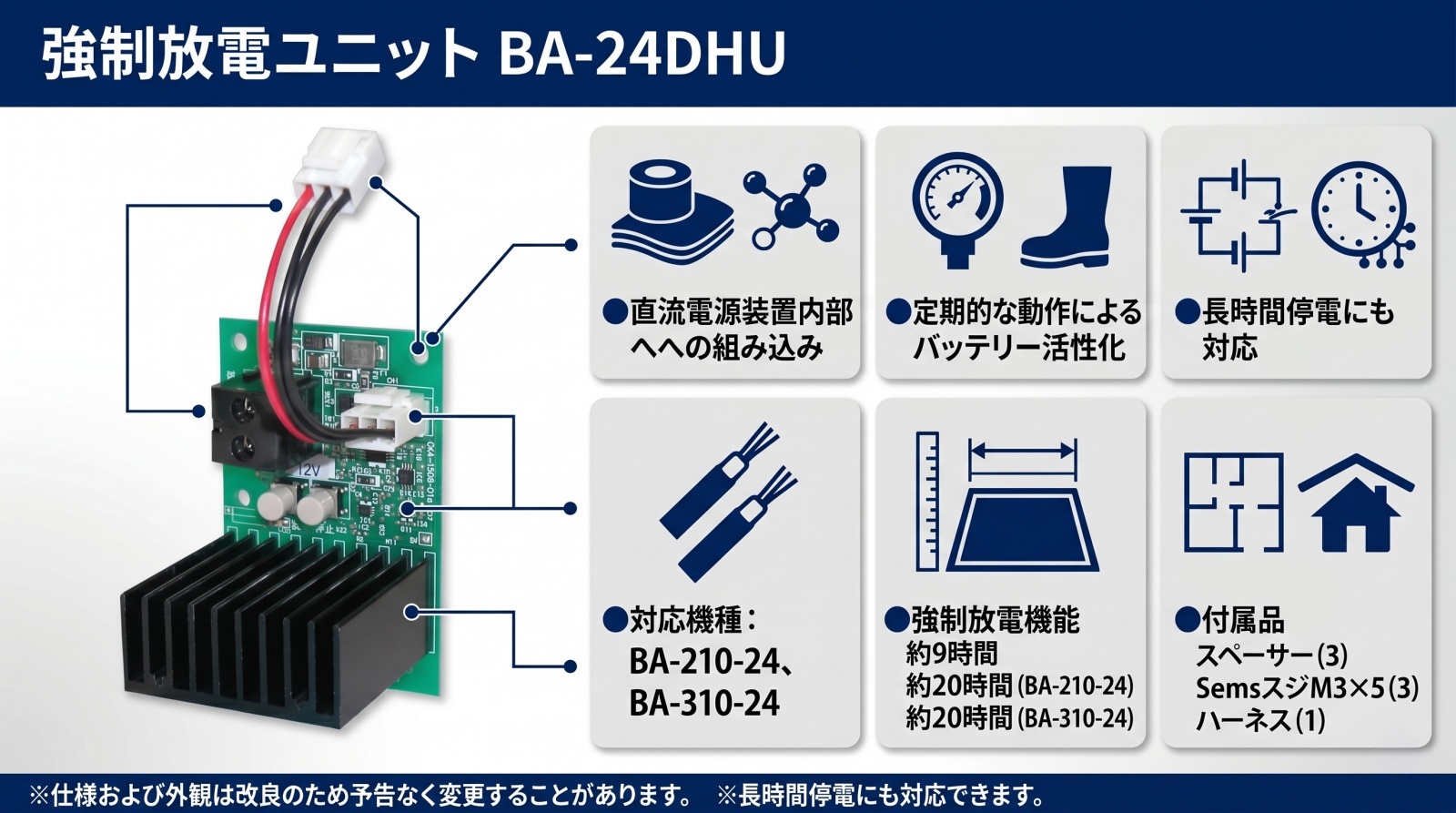

BA-24DHU 強制放電ユニット

BA-24DHUは、TAKEX製直流電源装置の内部に組み込み、バッテリーの定期的なメンテナンス（活性化）を自動・手動で実行するための専用ユニットです。浅い充放電を繰り返す環境下でのバッテリー劣化を抑制し、長期間の信頼性を確保します。

型番： BA-24DHU
製品名： 強制放電ユニット
対応機種： BA-210-24、BA-310-24
主な用途： バッテリーの不活性化（メモリー効果）防止、停電対策の信頼性向上
設置場所： 直流電源装置の内部に組み込み
機能： 手動/外部信号による放電開始、自動停止・自動充電移行

資料ダウンロード

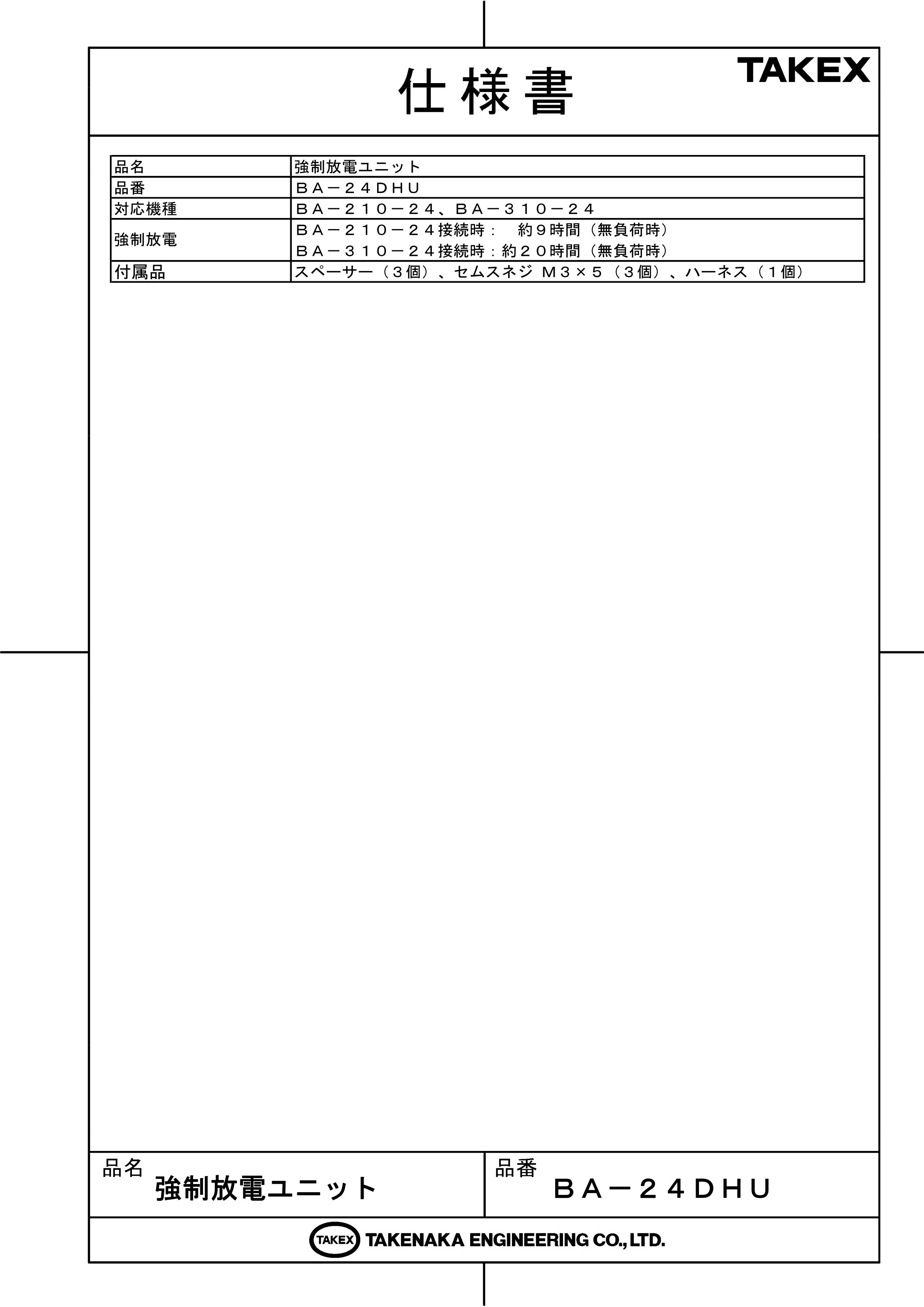

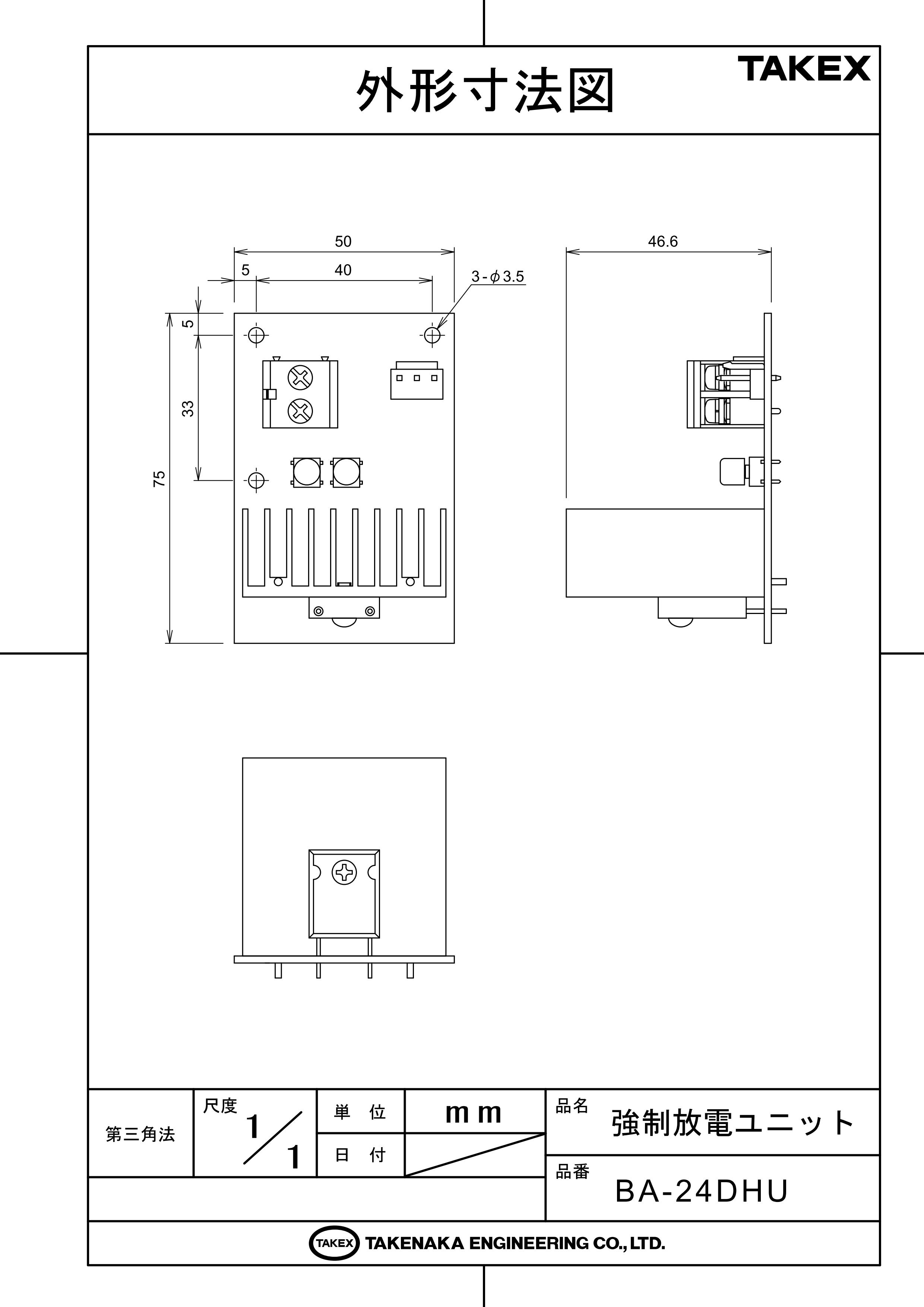

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

セキュリティシステムのバックアップ電源管理
浅いバックアップ動作が頻繁に発生する現場
長期間にわたりバッテリー交換が困難な場所
無人拠点の電源システムの遠隔保守

導入前に確認したいポイント

電源装置本体（BA-210-24/BA-310-24）の有無
放電中に発生する熱を逃がせる配線スペース
外部制御を行う場合の無電圧接点確保
バッテリーの寿命（極端な劣化時は活性化不可）

特長

バッテリーの活性化を促す「リフレッシュ放電」機能

バックアップ電源システムにおいて、バッテリーが深い放電を経験せず浅い充放電を繰り返すと、内部の化学反応が不活性化し、本来の蓄電パフォーマンスを発揮できなくなります。本機は意図的に強制負荷をかけることでバッテリーをリフレッシュし、長期的な性能維持に貢献します。

設置環境に合わせた最適な放電シーケンス

接続された電源装置の種類（BA-210-24 または BA-310-24）を判別し、それぞれのバッテリー容量に最適化された放電時間を自動的に適用します。BA-210-24接続時は約9時間、BA-310-24接続時は約20時間の放電を行い、効果を最大化します。

外部入力によるリモートメンテナンスへの対応

基板上に「強制放電スタート入力端子」を装備。無電圧接点入力に対応しており、外部の制御盤や遠隔監視システムからの信号によって、現場に行かずに定期メンテナンスシーケンスを起動することが可能です。

放電終了後の自動充電移行プロセス

強制放電が完了すると、システムは自動的に充電モードへとシームレスに切り替わります。放電後のバッテリーを放置することなく、速やかに満充電状態（約16時間）へと回復させるため、運用上の手間がかかりません。

異常時に備えた手動停止スイッチを搭載

放電シーケンス中に急なメンテナンス作業が必要になった場合や、不測の事態が発生した際には、基板上の「強制放電ストップスイッチ」を押すことで、即座にプロセスを中断し、通常運用状態に復帰させることができます。

電源装置本体との親和性を追求した専用設計

BA-210-24 / BA-310-24の筐体内に完璧に収まるコンパクト設計です。専用の接続ハーネスとスペーサーが付属しており、電源装置の基板コネクタ（CN4）に接続するだけで、複雑な設定なしにシステムの一部として機能します。

    選定時に評価したい強み
    確実な延命： 3〜6ヶ月に1回の定期放電でバッテリーのベストコンディションを維持。
設定不要： DIPスイッチ等の複雑な設定がなく、コネクタ接続のみで即稼働。
視認性： 高輝度LEDインジケーターにより、放電中か待機中かを一目で判別。
安全性： 意図的な放電により、いざという時のバックアップ失敗リスクを低減。



施工・設置ガイド

本機は直流電源装置の内部に組み込んで使用します。特に放電中の熱管理が重要です。

工程・確認項目	作業上の注意点
電源遮断	作業前に必ず電源装置のスイッチ（SW1, 2, 3）をすべてOFFにし、通電がないことを確認してください。
基板の固定	付属の金属スペーサーを本体底面ボスに固定し、基板をセムスネジで確実に対角順に締め付けてください。
熱分離配線	重要：放電用抵抗器は高温になります。ケーブルやセンサー配線が抵抗器に接触しないよう、配線経路を厳密に固定してください。
接続確認	付属ハーネスがCN1（ユニット側）とCN4（本体側）に確実にロックされていることを確認してください。

製品仕様

項目	内容
品名	強制放電ユニット
品番	BA-24DHU
対応電源装置	BA-210-24、BA-310-24 専用
放電時間（無負荷時）	BA-210-24接続時：約9時間 BA-310-24接続時：約20時間
充電移行	放電完了後、自動的に充電モードに移行
外部入力	無電圧接点入力（放電 / COM）
操作部	放電スタートスイッチ、放電ストップスイッチ
表示灯	放電表示LED（赤色：放電中点灯）
付属品	金属スペーサー × 3、セムスネジ（M3×5） × 3、接続用専用ハーネス × 1
推奨運用サイクル	設置後3〜4ヶ月（最長6ヶ月）に1回の実行

FAQ

Q：このユニットは必ず取り付けなければなりませんか？ A：必須ではありませんが、停電がほとんどない環境や浅いバックアップが続く現場では、バッテリーの活性維持のために装着を強く推奨します。

Q：放電中に停電が発生した場合はどうなりますか？ A：放電中であっても、停電が発生すれば自動的にバッテリーからの給電（バックアップ）が行われますのでご安心ください。

Q：外部から放電を開始させるには何が必要ですか？ A：ユニットのスタート端子に、無電圧のメイク接点（NO）を入力できるリレーやスイッチを接続してください。

Q：放電プロセスは何時間くらいかかりますか？ A：接続機種により異なります。BA-210-24なら約9時間、BA-310-24なら約20時間が目安です。

Q：放電後の充電は手動で操作する必要がありますか？ A：いいえ、放電が完了すれば自動的に充電モードへ切り替わります。

Q：ユニットが非常に熱くなっていますが異常ですか？ A：放電中は抵抗器が電力を熱として消費するため、高温になります。異常ではありませんが、周囲の配線が触れないよう注意してください。

Q：すでに5年以上経過した古いバッテリーでも効果はありますか？ A：寿命を過ぎたバッテリーや著しく劣化したバッテリーを復活させる機能ではありません。健全なバッテリーの性能維持にご使用ください。

Q：放電LEDが点灯しません。 A：本体の電源スイッチが入っているか、および本体基板（CN4）とのハーネス接続が正しく行われているか確認してください。

Q：他社の24V電源装置にも流用できますか？ A：できません。BA-210-24およびBA-310-24の専用オプション品です。

Q：推奨されるメンテナンス頻度は？ A：一般的には3ヶ月から4ヶ月に1回程度の実行が、バッテリーのコンディション維持に最適です。
