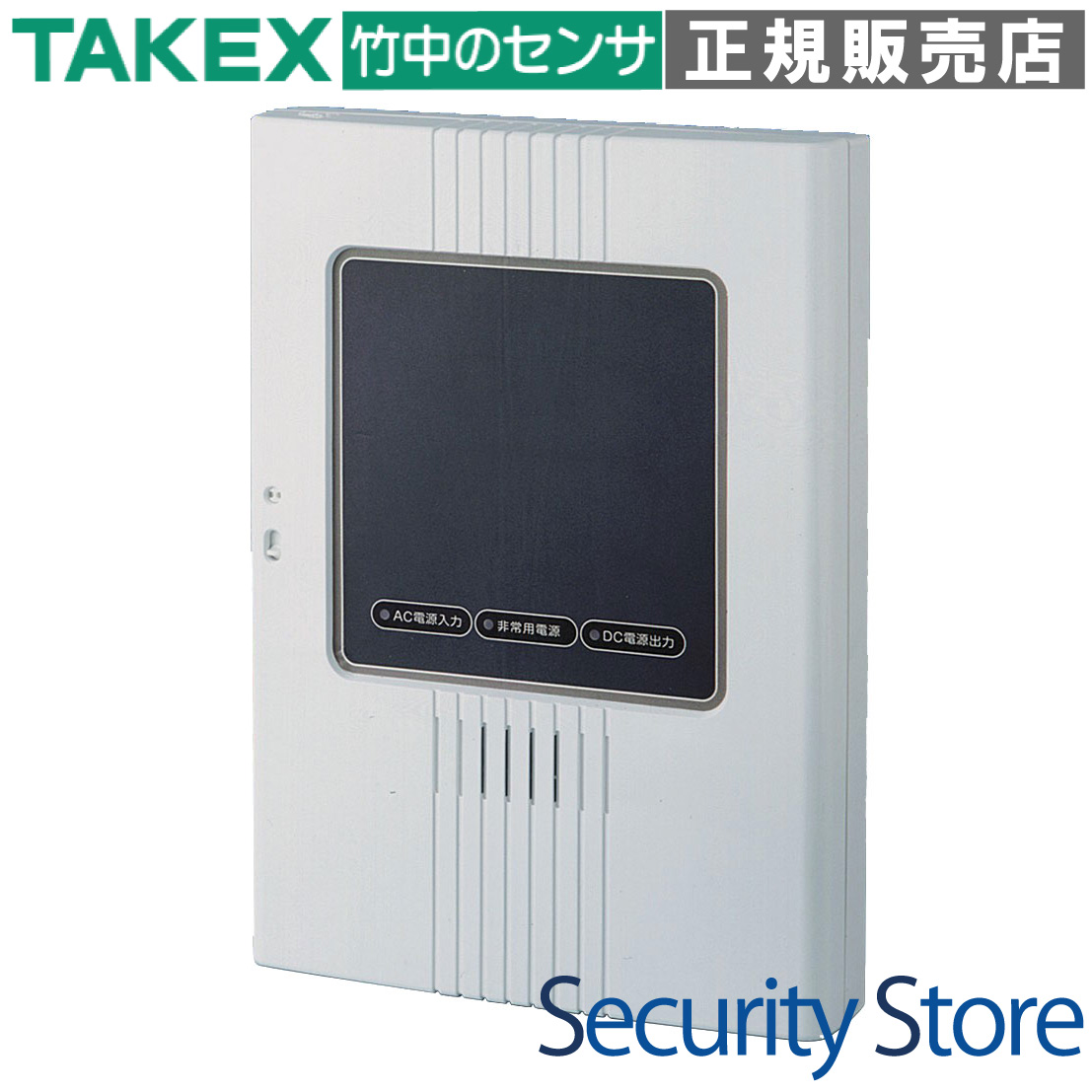

BA-110-24 直流電源装置 30分停電保障機能付き TAKEX 竹中エンジニアリング [BA-110-24]

BA-110-24 直流電源装置 30分停電保障機能付き TAKEX 竹中エンジニアリング [BA-110-24]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 直流電源装置 DC24V 1A 停電補償機能 PSE適合

直流電源装置 BA-110-24（30分停電保障機能付）

BA-110-24は、セキュリティセンサーや監視システムへ安定したDC24V電力を供給し、万が一の停電時にも無瞬断でバックアップを行う、高い信頼性を備えた産業用電源装置です。

  • 型番： BA-110-24
  • 製品名： 直流電源装置 30分停電保障機能付き
  • 出力仕様： DC24V 最大1A（可変調整可能）
  • バックアップ： 内蔵バッテリーにより約30分間供給（1A負荷時）
  • 安全規格： 電気用品安全法（PSE）適合品
  • 設置環境： 屋内壁掛式

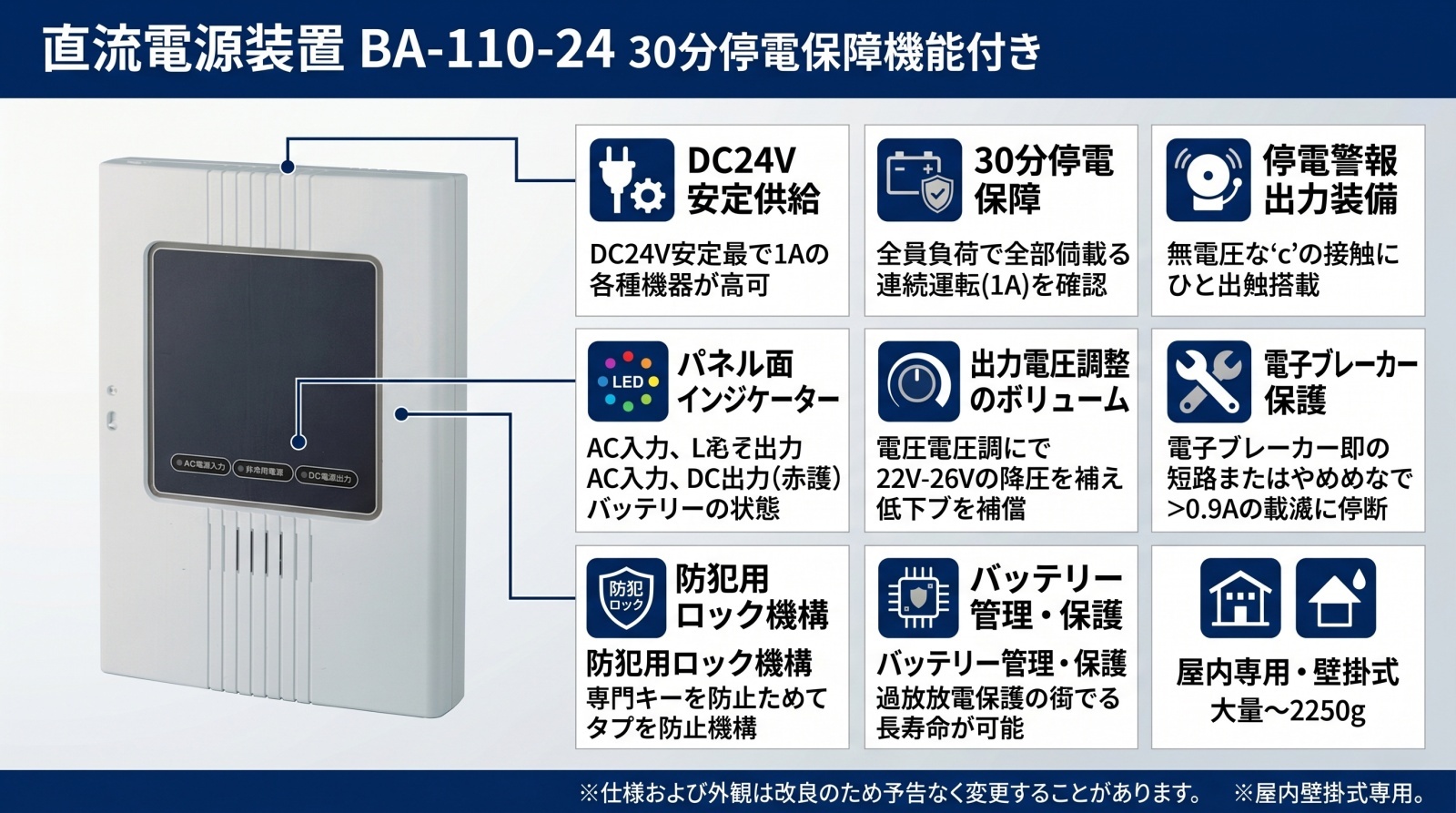

直流電源装置 BA-110-24 外観画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 防犯センサー・周辺機器への電源供給
  • 停電が許されない重要箇所の監視システム
  • 複数のDC24V機器を統合管理する電源盤
  • 警備信号と連動した停電監視運用

導入前に確認したいポイント

  • 接続機器の合計電流が1A以内であるか
  • 設置場所が結露のない屋内壁面であるか
  • AC100Vの一次側電源が確保されているか
  • 3年ごとの定期的なバッテリー交換計画

特長

無瞬断バックアップによる30分間の継続稼働

本体内に小形シール鉛蓄電池（12V 0.8Ah × 2個）を標準搭載。商用電源（AC100V）が遮断された際、瞬時にバッテリー駆動へ切り替わるため、センサーの再起動や監視の空白時間を生じさせません。最大負荷1A時でも約30分間のバックアップが可能です。

高精度な電子ブレーカー回路による保護機能

従来のヒューズ交換が不要な電子ブレーカー方式を採用。配線の短絡や規定値（0.9A以上）を超える過負荷を検知すると自動的に出力を遮断し、接続機器と本機自体の焼損を防止します。復旧後は内部のリセットスイッチで容易に再開が可能です。

現場環境に合わせた出力電圧の微調整が可能

内部のボリューム操作により、出力電圧を約22Vから26Vの範囲で無段階に調整できます。長距離配線による電圧降下が発生する現場においても、末端機器で適正な電圧を確保できるよう補正が可能です。

外部監視を可能にする停電警報出力

停電の発生を外部に知らせるための「無電圧c接点」を標準装備しています。警備会社の送信機や集中監視盤、回転灯などと連動させることで、電源トラブルの早期発見と迅速な対応を支援します。

視認性に優れたマルチカラーLEDインジケーター

AC入力、DC出力、非常用電源の状態を本体前面のLEDで常時表示。カバーを開けることなく、正常稼働中なのか、過電流による停止なのか、あるいはバッテリーの充電不足なのかを一目で判別できる親切設計です。さらにカバー内には詳細な「過電流表示灯」も備えています。

過放電保護回路によるバッテリーの寿命保護

長時間の停電によりバッテリー電圧が低下しすぎると、自動的に出力をシャットダウン。鉛蓄電池にとって致命的なダメージとなる「過放電」を未然に防ぎ、AC復旧後の再充電性能を維持するインテリジェントな回路設計となっています。

施工性と防犯性を両立した筐体設計

TAKEX製コントローラ「C-600」シリーズと意匠を統一しており、並べて設置しても違和感のない外観です。また、カバーには専用レンチによるロック機構を備えており、第三者による悪意のある電源遮断や設定改ざんを防止します。

電気用品安全法（PSE）適合の安心品質

日本の電気安全基準であるPSEに適合。法人施設や官公庁物件においても、高い安全性が担保された電源装置として安心して選定・導入いただけます。

選定時に評価したい強み

  • 安定性： 負荷変動0.5V以下の定電圧特性により、精密機器にも対応可能
  • メンテナンス性： ヒューズ交換不要の電子ブレーカーと手動リセット方式
  • 拡張性： 複数のセンサーへの分岐供給に対応する1Aの大容量出力
  • 運用性： バッテリーの健全性を自己診断し、LED消灯で異常を通知

LED表示と動作状態

インジケーター 緑色点灯 赤色点灯 消灯
AC電源入力 正常（通電中） - 停電・電源スイッチOFF
DC電源出力 正常出力中 過電流保護動作（停止） 出力なし
非常用電源 正常（待機中） - 充電不足・未接続
過電流（内部） - 0.9A以上の過負荷 適正電流範囲内

施工・設置ガイド

本機は屋内壁掛専用です。設置に際しては以下の点に注意してください。

確認項目 この製品での考え方
取付ピッチ 水平215mm、垂直300mm。計4本のネジで確実に固定してください。
配線接続 M4セルフアップ端子台を採用。確実な接続のため圧着端子の使用を推奨します。
電圧降下対策 配線が長い場合は、末端で電圧を測定しながら内部ボリュームで昇圧調整を行ってください。
バッテリー交換 期待寿命は約3年です。3年ごとの定期的なバッテリー交換（2個同時）を推奨します。

製品仕様

項目 内容
品名 / 品番 直流電源装置 / BA-110-24
電源電圧 AC100V（50/60Hz）
消費電力 36W
出力電圧 DC24V（約22V〜26V可変・内部ボリュームにて調整）
出力電流 最大 1A
負荷変動 0.5V以下
過電流保護 電子ブレーカー方式（遮断後、手動リセットにて復帰）
非常用電源 DC12V 0.8Ah（小形シール鉛蓄電池）2個直列接続
停電補償時間 約30分（1A負荷時、フル充電状態において）
充電時間 14時間以上（AC100V入力時）
停電警報出力 無電圧c接点（AC/DC30V・1A）
使用可能周囲温度 -15℃〜+55℃（結露なきこと）
設置場所 屋内（壁掛式）
質量 約2,250g（バッテリー含む）
外形寸法 W240 × H340 × D54 mm
材質 / 外観色 樹脂 / ホワイト

FAQ

Q：停電した時、接続している機器は一度電源が切れますか？ A：いいえ、無瞬断切替方式を採用しているため、接続機器の電源が落ちることなく継続して動作します。
Q：DC出力表示灯が赤く点灯して、電気が供給されなくなりました。 A：電子ブレーカーが作動しています。接続機器の合計電流が1Aを超えていないか、配線がショートしていないか確認し、内部のリセットスイッチを押してください。
Q：バッテリーの交換時期はどのように判断すればよいですか？ A：通常の使用環境では約3年が交換の目安です。非常用電源表示灯が緑色に点灯していても、3年経過した場合は予防交換を強く推奨します。
Q：屋外に設置することは可能ですか？ A：いいえ、本機は屋内専用の非防水構造です。屋外で使用する場合は、必ず防水・防塵性能のあるキャビネット等の内部に設置してください。
Q：24V以外の電圧（12Vなど）を出力することはできますか？ A：本機は24V専用です。ボリューム調整範囲（22V〜26V）外の電圧での使用はできません。
Q：バッテリーのフル充電にはどのくらい時間がかかりますか？ A：完全放電した状態からフル充電までは14時間以上必要です。
Q：停電警報出力はどのような時に動作しますか？ A：AC100Vの入力が断たれた際、または内部の電源スイッチをOFFにした際に接点が切り替わります。
Q：製品のロックを解除するためのレンチを紛失しました。 A：専用レンチは保守パーツとしてご用意可能です。お買い上げの販売店までお問い合わせください。
Q：電圧調整ボリュームはどの程度回せばよいですか？ A：配線距離が短い場合は中央（24V付近）で結構ですが、距離がある場合は、末端機器の入力端子でテスター測定しながら調整してください。
Q：PSEマークはついていますか？ A：はい、電気用品安全法（PSE）に適合しており、本体にマークが表示されています。
