TAKEX（竹中エンジニアリング）直流電源装置 DC24V 3A UPS機能付屋内壁掛型

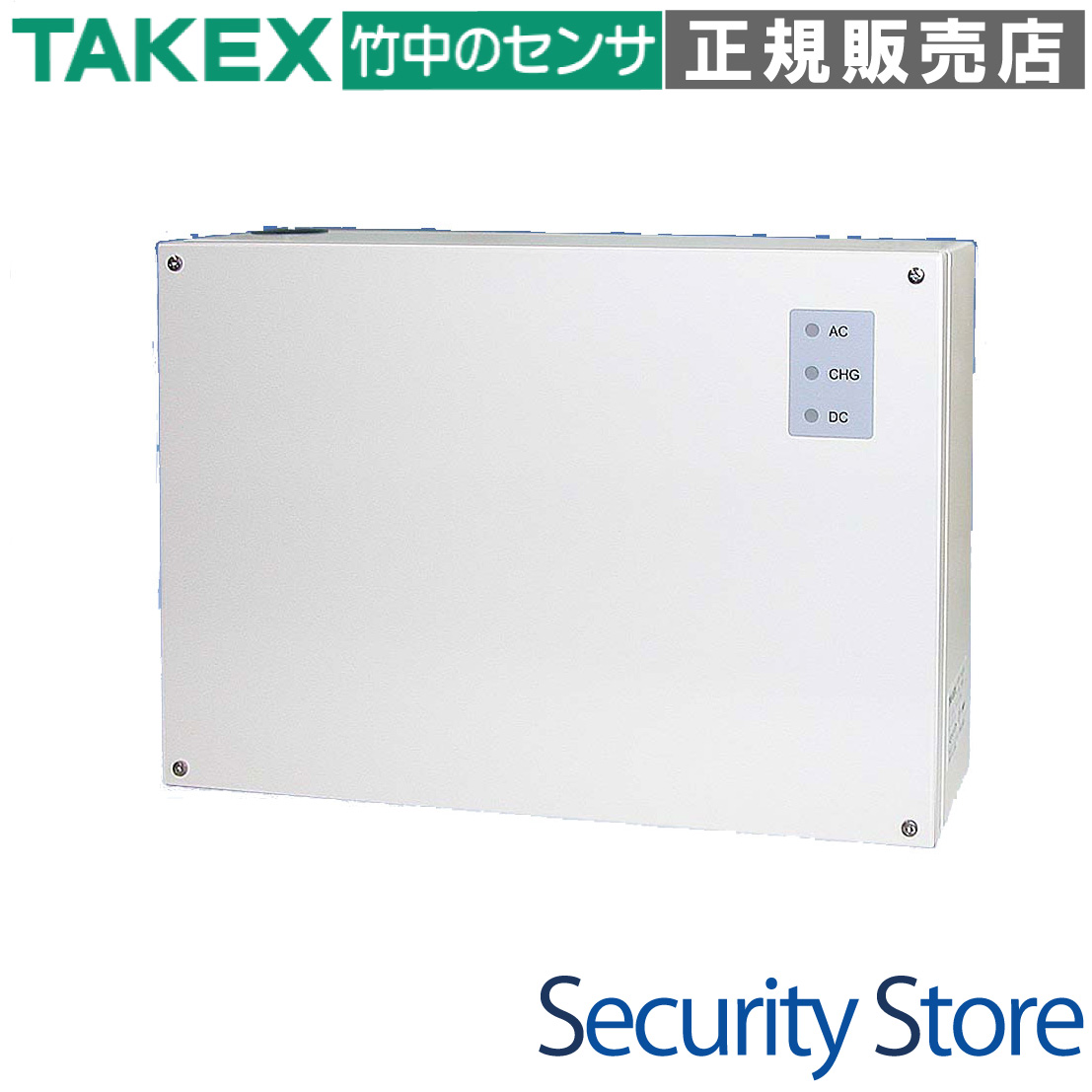

直流電源装置 BA-310-24

BA-310-24は、セキュリティシステムや監視カメラ等、瞬時の断電も許されない重要設備に安定した電力を供給する、UPS機能内蔵の直流電源装置です。通常時の安定供給に加え、停電時には無瞬断でバッテリー駆動へ切り替わり、システムのダウンを確実に防ぎます。

型番： BA-310-24
出力： DC24V 3A（ボリュームにより24〜26V調整可能）
バックアップ方式： 無瞬断切り替え方式（UPS機能）
主な用途： 赤外線センサー、監視カメラ、電子錠、通報装置等の電源供給
設置場所： 屋内壁掛専用

資料ダウンロード

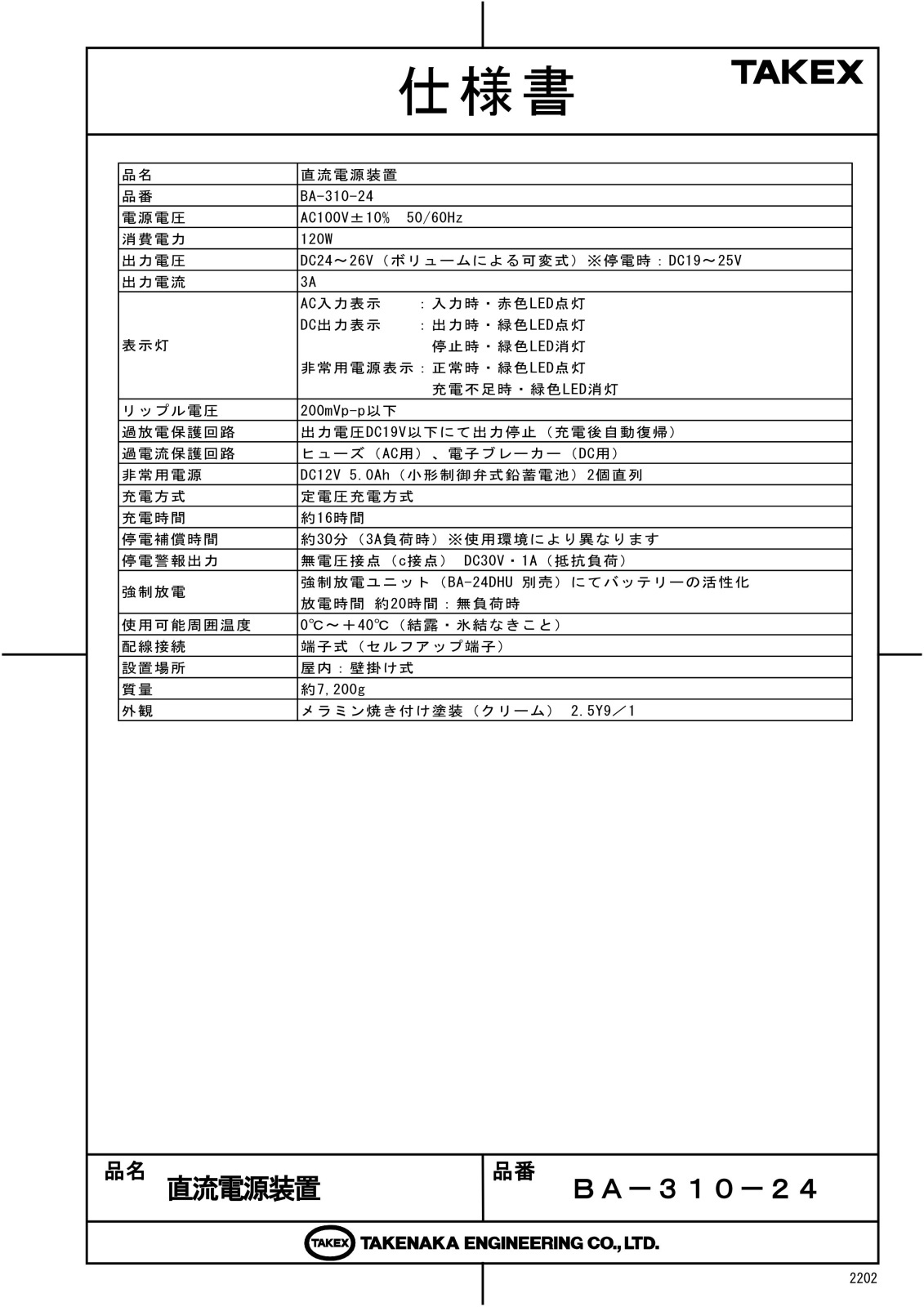

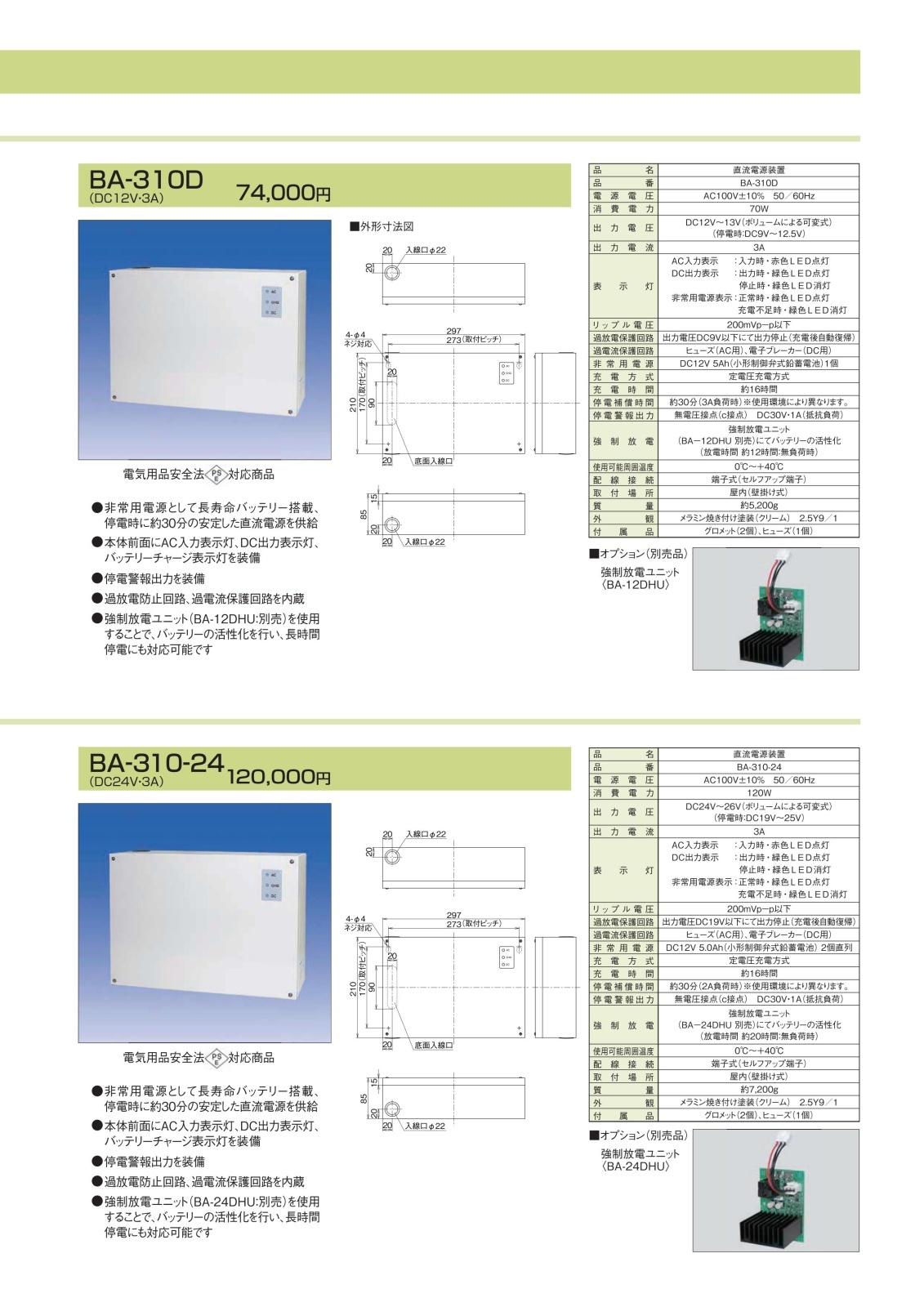

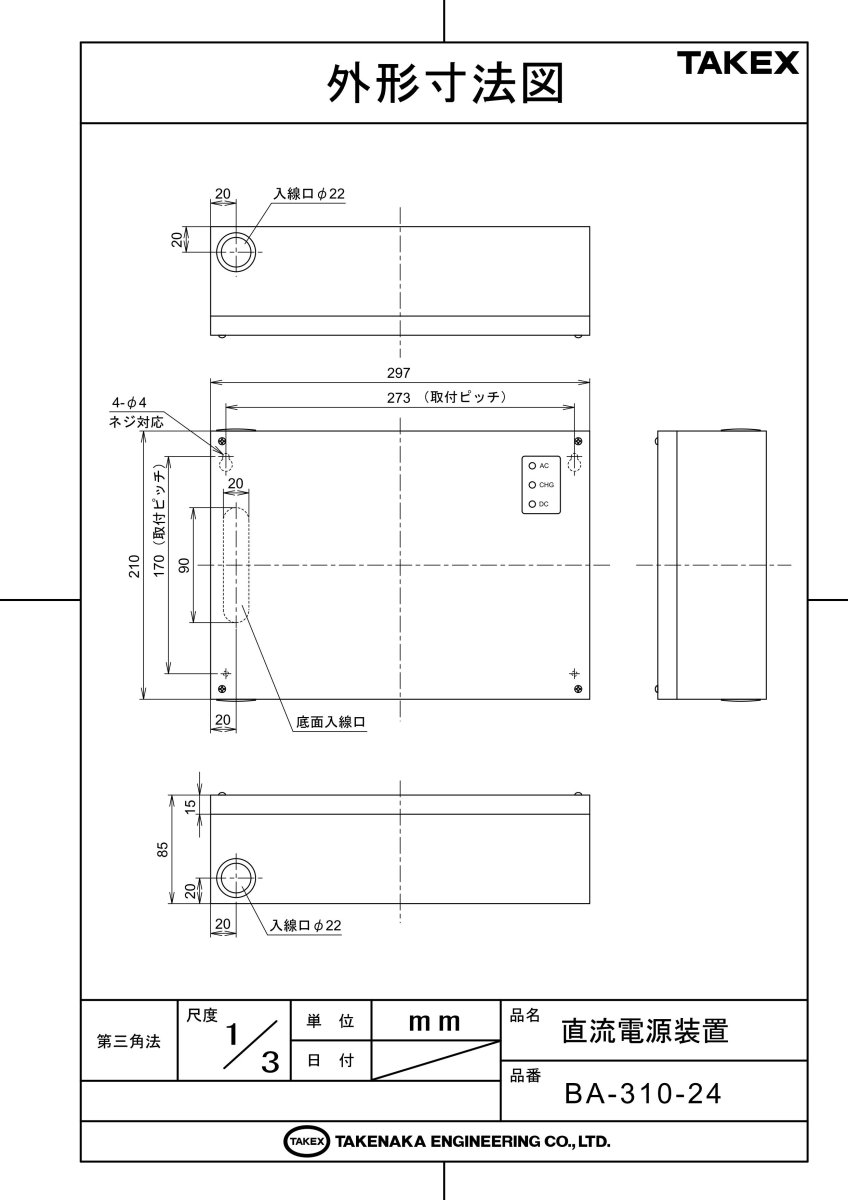

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

赤外線センサーの多数台への一括電源供給
瞬低や停電を許容できない監視録画システム
停電時でも動作が必要な警備用通報装置
配線距離による電圧降下が懸念される現場

導入前に確認したいポイント

設置場所は屋内かつ床面1m以上の高所か
負荷の合計電流が3A以内に収まっているか
第2種電気工事士以上の資格者が施工するか
周囲温度が0℃〜+40℃の範囲内であるか

特長

シームレスなバックアップ機能（UPS機能内蔵）

通常時はAC100VからDC24Vを生成し負荷へ供給。同時に内蔵の小型制御弁式鉛蓄電池（VRLA）を常に最適充電します。万が一の停電や電圧降下が発生した際も、リレー切り替えのようなタイムラグがなく無瞬断でバッテリー駆動へ移行するため、精密機器の再起動やメモリー消失を完全に防ぎます。

大容量DC24V 3Aの高出力設計

連続出力3Aの余裕を持った設計により、消費電力の大きいアクティブセンサーや、モーター駆動を伴うゲート機器等の電源としても極めて高い安定性を誇ります。リップル電圧も200mVp-p以下に抑制されており、ノイズに敏感な通信機器への給電にも最適です。

三重の回路保護テクノロジーによる高信頼性

AC入力側の物理ヒューズ保護に加え、DC出力側には高速応答する電子ラッチブレーカーを搭載。短絡（ショート）や過電流発生時に瞬時に回路を遮断し、機器の焼損を防ぎます。さらに、バッテリーの致命的な劣化を防止する「過放電保護回路」も内蔵し、長期間の無人運用に耐えうる堅牢な設計となっています。

電圧降下を補正する「出力電圧調整ボリューム」

本体内部のボリューム調整により、出力電圧をDC24V〜26Vの範囲で無段階に変更可能です。長距離配線による電圧降下が懸念される現場でも、本機側で電圧を嵩上げすることで、末端機器に規定の電圧を確実に届けることができます。

システム連携を可能にする停電警報出力（c接点）

AC100Vの入力断を検知し、即座に無電圧c接点を出力します。この出力を防犯用ダイヤラーやネットワークカメラのデジタル入力へ接続することで、管理センターや管理者への「停電通知」を自動化でき、現場の稼働状況を遠隔から把握することが可能になります。

自己診断を支える多彩なLEDインジケーター

AC入力、DC出力、バッテリー状態、短絡保護作動、過電流警告、過放電動作など、システムの動作状況をフロントパネルを開けるだけで即座に判別できる多数のLEDを搭載。テスターでの測定前に視覚的に障害の切り分けができ、メンテナンスコストの低減に貢献します。

バッテリー活性化ユニット（オプション）への対応

別売の強制放電ユニット「BA-24DHU」を接続することで、定期的にバッテリーを放電させ、化学反応を活性化させることが可能です。低負荷環境で起こりやすいバッテリーの不活性化（劣化）を抑制し、長期にわたるバックアップ性能を維持します。

    選定時に評価したい強み
    信頼のTAKEXブランド： セキュリティ現場で長年培われた高い信頼性と耐久性。
オールインワン構造： 電源基板とバックアップバッテリー2個をコンパクトな筐体に内蔵。
メンテナンス性： ヒューズ交換やバッテリー交換が容易な部品配置と端子設計。
安定した直流供給： リップルが少なく、通信エラーやノイズ障害を最小限に抑制。



LED表示灯の動作と意味

表示名称	色	点灯時の状態 / 意味
AC入力表示	赤	AC100V受電中（消灯時は停電またはヒューズ断）
DC出力表示	緑	DC出力端子より給電中
非常用電源表示	緑	バッテリー満充電・正常（消灯時は充電中または未接続）
短絡保護表示	赤	負荷側のショートにより出力遮断中（手動リセットが必要）
過電流表示	赤	3A付近の過負荷警告（点灯時は負荷の削減が必要）
過放電動作表示	赤	電圧19V以下による保護停止中（バッテリー保護のため）

施工・設置ガイド

本機は重量約7.2kgの重量物です。落下の恐れがないよう、以下の施工条件を必ず守ってください。

取付場所： 屋内壁面専用です。石膏ボードではなく、コンパネ等の補強材がある場所、またはコンクリート壁面へ確実に固定してください。
放熱空間： 機器上部には物を置かず、放熱を妨げない空間を確保してください。
起動順序： 結線後、1.バッテリー(SW2)ON → 2.AC(SW1)ON → 3.DC出力(SW3)ON の順で起動してください。
配線分離： ノイズ混入を防ぐため、AC100VラインとDC信号ラインは物理的に離して配線してください。

製品仕様

項目	内容
品名 / 品番	直流電源装置 / ＢＡ－３１０－２４
電源電圧	ＡＣ１００Ｖ±１０％　５０／６０Ｈｚ
消費電力	１２０Ｗ
出力電圧	ＤＣ２４〜２６Ｖ（ボリューム調整可） ※停電時：ＤＣ１９〜２５Ｖ
出力電流	３Ａ
リップル電圧	２００ｍＶｐ－ｐ以下
過放電保護回路	出力電圧ＤＣ１９Ｖ以下にて出力停止（充電後自動復帰）
過電流保護回路	ヒューズ（ＡＣ用）、電子ブレーカー（ＤＣ用）
非常用電源	ＤＣ１２Ｖ　５．０Ａｈ（小形制御弁式鉛蓄電池）２個直列
充電時間	約１６時間（定電圧充電方式）
停電補償時間	約３０分（３Ａ負荷時） ※使用環境やバッテリー劣化状態により変動
停電警報出力	無電圧接点（ｃ接点）　ＤＣ３０Ｖ・１Ａ（抵抗負荷）
配線接続	端子式（セルフアップ端子）
使用可能周囲温度	０℃〜＋４０℃（結露なきこと）
質量	約７，２００ｇ
外形寸法	W210 × H297 × D170 (mm)
外観	メラミン焼き付け塗装（クリーム / 2.5Y 9/1相当）

FAQ

Q：停電した時に出力は一瞬途切れますか？ A：いいえ、無瞬断切り替え方式を採用しているため、出力が途切れることはありません。精密機器や監視カメラの録画停止などを防げます。

Q：バッテリーの寿命と交換の目安を教えてください。 A：使用環境にもよりますが、約3年を目安に定期的な交換を推奨しています。バッテリーが劣化すると停電補償時間が短くなります。

Q：ショートしてしまった場合、どうやって復旧させますか？ A：電子ブレーカーが働きますので、原因を取り除いた後、AC・バッテリー・DC出力のすべてのスイッチを一旦OFFにし、10秒待ってから再度ONにすることで復旧します。

Q：配線が長いのですが、電圧降下に対応できますか？ A：はい、内部のボリュームにより出力電圧を最大DC26Vまで上げることが可能です。末端での電圧測定結果に合わせて調整してください。

Q：屋外に設置することは可能ですか？ A：いいえ、本機は屋内専用（非防水）です。屋外でご使用になる場合は、別途防水性能のあるキャビネット等の内部に収めてください。

Q：停電警報出力(c接点)には何を接続すればいいですか？ A：ダイヤラーや通報装置のセンサー入力、カメラのデジタル入力などです。大電流を必要とする回転灯などは、リレーを介して制御してください。

Q：非常用電源表示(CHG)ランプが消えているのは異常ですか？ A：バッテリーが満充電になるまでは消灯します。新品交換後や長時間の停電後は、満充電まで最大約16時間かかる場合があります。

Q：バッテリー交換は自分でできますか？ A：はい、内部のコネクタ接続を差し替えるだけで交換可能です。ただし、必ず2個同時に新品へ交換してください。

Q：過放電保護回路とは何ですか？ A：停電時にバッテリーの電圧が19V以下に低下した際、バッテリーの再起不能な劣化を防ぐために出力を強制停止する機能です。AC復旧時に自動で再開します。

Q：最大3Aを超えて使用するとどうなりますか？ A：過電流表示LEDが点灯し、電圧が低下したり保護回路が働いたりする可能性があります。安全のため定格内（3A以下）での運用をお願いします。
