顔認証ユニット リモートスイッチ、ACsmart連動用 [ACS-F500]

顔認証ユニット リモートスイッチ、ACsmart連動用 [ACS-F500]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 顔認証ユニット 入退室管理 AND認証 屋内用

ACS-F500 顔認証ユニット（リモートスイッチ、ACsmart連動用）

ACS-F500は、入退室管理システムと連動して「顔認証＋カード/暗証番号」の二重認証（AND認証）を実現する高度なセキュリティユニットです。なりすまし防止や物理キーの不正利用対策に特化しており、オフィスや重要施設への導入に最適です。

  • 型番： ACS-F500
  • 製品名： 顔認証ユニット
  • 方式： 顔認証＋無電圧接点出力（C接点）
  • 主な用途： 入退室管理、なりすまし防止、ACsmartシステム連動
  • 設置場所： 屋内壁面取付専用
  • 電源電圧： DC12V〜24V

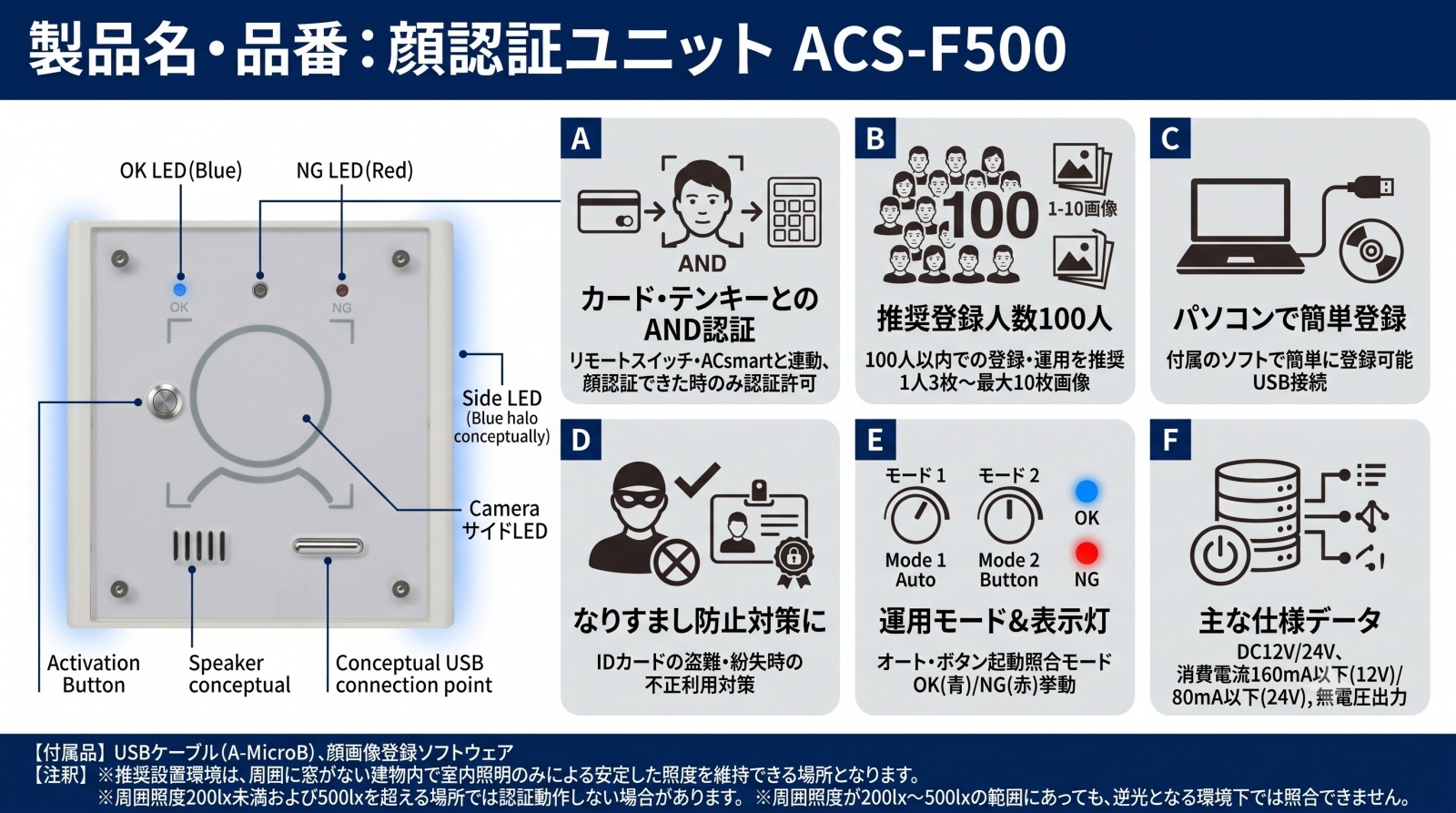

ACS-F500 顔認証ユニット 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • カード盗難・紛失による不正入室対策
  • 重要室（サーバー室、金庫室等）の強化
  • 既存のACsmartシステムへの顔認証追加
  • 「共連れ」や「なりすまし」の抑止

導入前に確認したいポイント

  • 屋内専用（屋外・半屋外は設置不可）
  • 周囲照度 200lx 〜 500lx の確保
  • 逆光環境でないことの確認
  • 配線距離が30m未満であること

特長

カード・テンキーとのAND認証による強固なセキュリティ

入退室管理システム「ACsmart」やリモートスイッチ「ACSシリーズ」と連動し、顔認証に成功した時のみカードリーダーやテンキーの認証を有効化します。単一の認証方式に比べ、飛躍的にセキュリティレベルを向上させることが可能です。

「なりすまし」を物理的に排除

IDカードの貸し借りや盗難、暗証番号の漏洩による不正利用を、生体認証である顔認証を組み合わせることで防止します。本人がその場にいない限り認証が完了しないため、確実な本人確認が行えます。

推奨登録人数100人の運用キャパシティ

1人あたり3枚〜最大10枚の顔画像を登録することで、100人程度までの運用を推奨しています。小〜中規模の事業所や特定部署の入退室管理に最適なスペックを備えています。

専用PCソフトによる直感的なデータ登録

本体とパソコンをUSBケーブル（MicroB）で接続し、付属の専用ソフトを使用することで、顔データの登録・管理が簡単に行えます。複雑な本体操作を必要とせず、管理者側で一括管理が可能です。

柔軟な運用を可能にする2つの起動モード

カメラ画角に入ると自動で照合を開始する「オート照合モード」と、本体の起動ボタンを押した時のみ照合を行う「ボタン起動照合モード」を選択可能です。通行量が多い場所ではボタン起動にするなど、現場に合わせた設定ができます。

調整可能な出力ディレータイマー

顔認証成功から接点出力を保持する時間を1秒、3秒、5秒、10秒の4段階から設定できます。顔認証後にカードをかざすまでの猶予時間を、ユーザーの利便性に合わせて調整可能です。

視認性の高いステータスLED

前面のLEDインジケーターにより、「待機中」「認証成功（OK）」「未登録（NG）」などの状態を一目で判別できます。施工時の動作確認や運用中のトラブル切り分けもスムーズに行えます。

選定時に評価したい強み

  • 高信頼の国産メーカー： 防犯機器のトップメーカー、TAKEX（竹中エンジニアリング）製。
  • 既存システムとの親和性： ACsmartシリーズと密接に連携し、複雑なロジックを容易に構築。
  • マルチ電圧対応： DC12VからDC24Vまで対応し、既存の電源設備を流用しやすい。
  • 安定したアルゴリズム： 周囲環境を考慮した推奨照度設定により、誤報・不報を低減。

施工・設置ガイド

顔認証の精度を最大限に引き出すため、以下の設置条件を厳守してください。

項目 推奨条件・注意点
取付高さ 床面から本体中心まで 1,400mm を基準としてください。
周囲照度 200lx 〜 500lx（一般的な事務室の明るさ）。暗すぎたり、直射日光が当たる場所は不可。
配線長 電源および信号線は 30m 未満としてください（電圧降下防止のため）。
設置場所 屋内専用。結露が発生する場所や高湿環境（風呂場等）は避けてください。

内部設定（DIPスイッチ仕様）

スイッチ番号 設定内容 OFF時（出荷時） ON時
SW-1 照合方式 オート照合（顔検出で開始） ボタン起動照合
SW-2, 3 ディレータイマー OFF/OFF:1秒, ON/OFF:3秒, OFF/ON:5秒, ON/ON:10秒

LED表示ステータス

表示灯 状態 意味
サイドLED（青） 暗点灯 / 明点灯 待機中 / 顔認証中（捕捉時）
OK表示灯（青） 点灯 / 点滅 認証成功 / 出力保持中（カード認証可能期間）
NG表示灯（赤） 点滅 未登録または照合不一致

製品仕様

項目 内容
品名 / 品番 顔認証ユニット / ACS-F500
電源電圧 DC12V 〜 24V ±10%
消費電流 160mA以下 (DC12V) / 80mA以下 (DC24V)
照合出力 無電圧接点出力（C接点）
カメラ画角 水平：34°、垂直：46°
登録人数 推奨100人以内
PCインターフェース USB1.1 / 2.0準拠（MicroB端子）
推奨周囲照度 200lx 〜 500lx
使用可能温度 / 湿度 0℃ 〜 +50℃ / 90%RH以下（結露なきこと）
設置場所 屋内（壁面取付）
質量 約300g
材質 本体：ABS樹脂 / フロントパネル：アクリル樹脂

FAQ

Q：顔認証だけで電気錠を解錠することはできますか？ A：本製品は「AND認証（二重認証）」を前提とした補助ユニットです。単独での解錠運用はメーカーとして推奨しておらず、必ずカードリーダーやテンキー等と連動させてください。
Q：屋外への設置は可能ですか？ A：いいえ、屋内専用製品です。雨水が入る場所や直射日光が当たる場所には設置しないでください。
Q：マスクを着用したままでも認証できますか？ A：一般的な顔認証アルゴリズムを使用していますが、精度を確保するためには顔全体が露出している状態での登録・照合を推奨します。
Q：1人につき何枚まで画像を登録できますか？ A：1ユーザーにつき最大10枚まで登録可能ですが、認証精度と速度のバランスから3枚程度の登録を推奨しています。
Q：登録データのバックアップは取れますか？ A：はい、専用PCソフトからエクスポート（.alb形式）が可能です。万が一の機器故障に備え、定期的なバックアップを推奨します。
Q：逆光環境でも動作しますか？ A：逆光環境では顔の影が強くなり、認証率が著しく低下します。窓の正面など強い光源が背後にある場所への設置は避けてください。
Q：ACsmart以外のシステムとも連動できますか？ A：無電圧C接点出力を備えているため、汎用的な接点入力を受け付けられるコントローラーであれば連動自体は可能です。
Q：パソコンと接続するケーブルは付属していますか？ A：はい、USB A-MicroB ケーブルが付属しています。
Q：登録人数が100人を超えるとどうなりますか？ A：推奨人数を超えると照合速度の低下や精度の不安定化を招く恐れがあるため、大規模な運用には適しません。
Q：動作温度範囲はどのくらいですか？ A：0℃〜+50℃です。氷点下になる環境や高温になる場所では使用できません。
