TAKEX（竹中エンジニアリング）タイマーリレー時間制御屋内用シーケンス制御

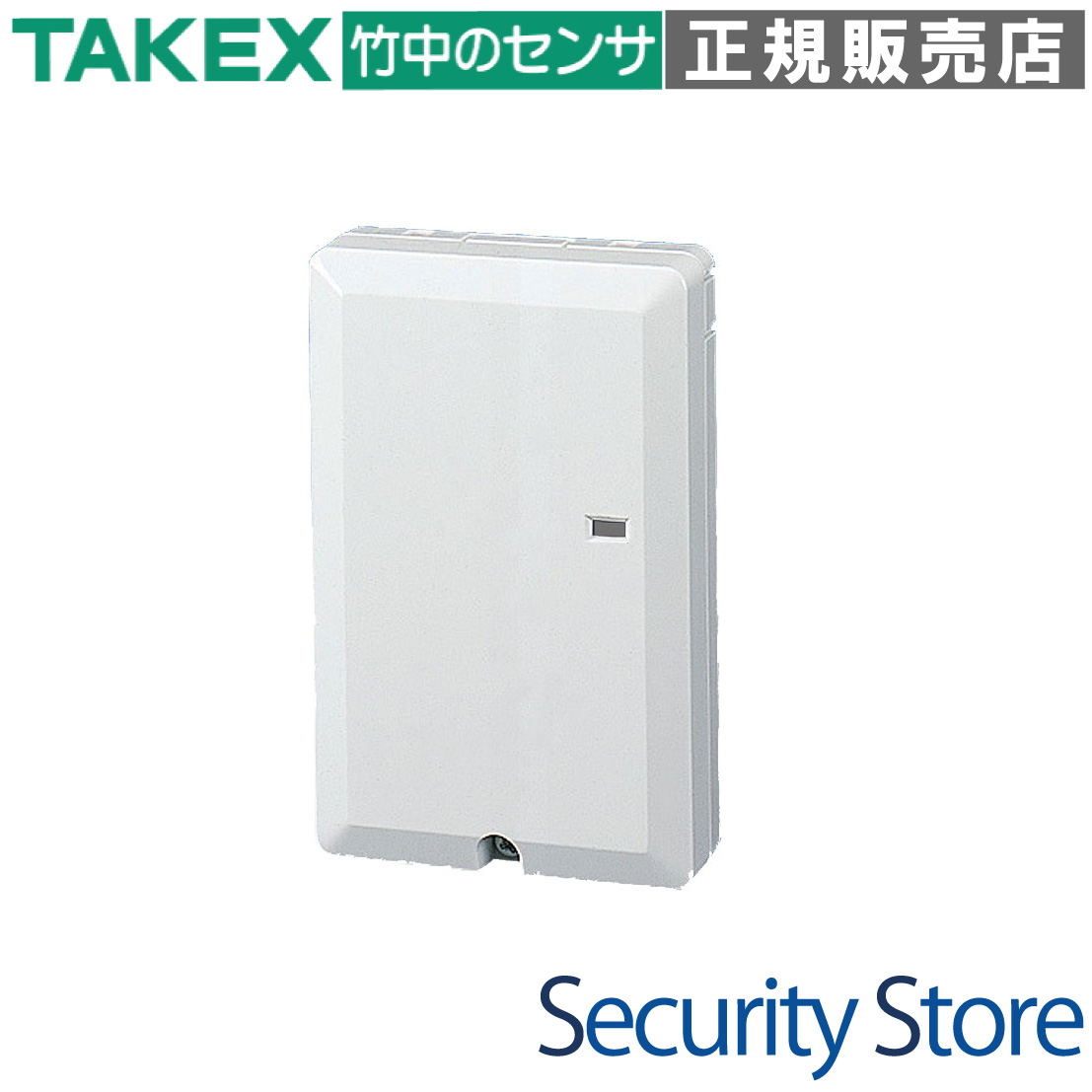

タイマーリレー ET-S30

ET-S30は、センサーやコントローラからの信号を受け、多様な時間制御を実現する高性能タイマーリレーです。4つの出力モードと広範囲な時間設定により、防犯システム、自動ドア、照明制御などの高度な運用をサポートします。

型番： ET-S30
製品名： タイマーリレー
出力モード： 4モード（ワンショット、オフディレイ、オンディレイ等）
制御時間： 0秒〜約30分（16段階設定可能）
設置場所： 屋内壁面（JIS 1個用スイッチボックス適合）
電源電圧： DC10〜30V（極性あり）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

自動ドアや電気錠の一時解錠保持
センサー感知時の警報延長制御
照明や換気扇のオフディレイ運転
特定の入力信号のノイズフィルタリング
工場の簡易的なシーケンス自動化

導入前に確認したいポイント

屋内専用（非防水）のため設置環境を確認
電源がDC10〜30Vであることを確認
制御する負荷がDC30V 0.5A以下であるか
誘導負荷の場合はサージ対策が必要
JIS 1個用スイッチボックスを使用するか

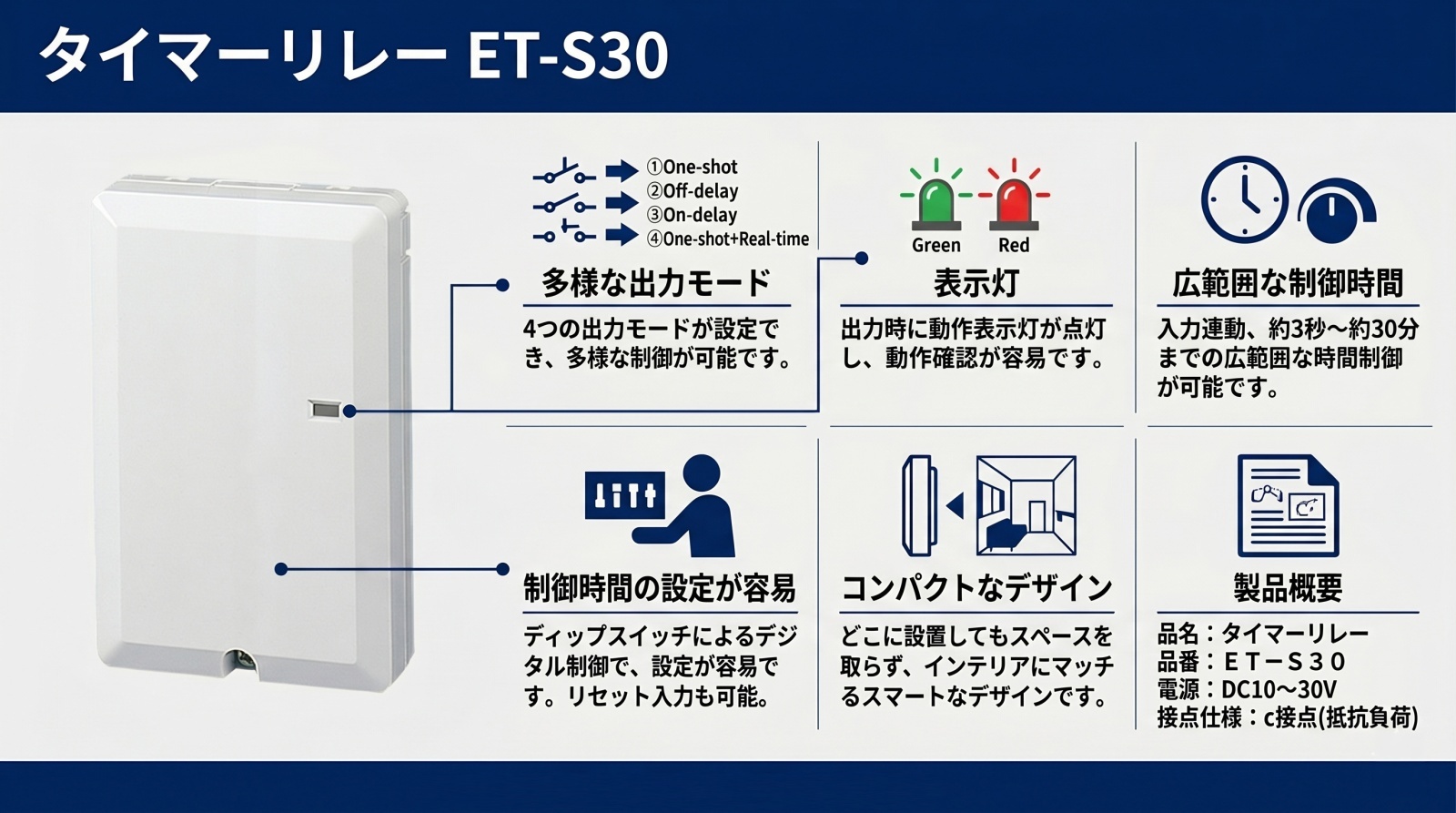

特長

多様な出力モード（4モード搭載）

内部DIPスイッチの切り替えにより、ワンショット、オフディレイ、オンディレイ、ワンショット（リトリガー）＋リアルタイムの4つの動作モードを選択可能。現場のニーズに合わせた柔軟な信号制御をこれ1台で実現します。

広範囲かつ高精度な時間制御

出力時間は、リアルタイム動作の0秒から、最大約30分（1800秒）までの広範囲に対応。16段階のデジタル設定方式を採用しているため、アナログボリュームのような設定の曖昧さがなく、確実な時間管理が可能です。

2色LEDによる視覚的なステータス確認

本体前面に動作表示灯を装備。電源通電時の待機状態は「緑色点灯」、リレー接点出力中は「赤色点灯」と、色で見分けられるため、施工時やメンテナンス時の動作確認が非常に容易です。

独立したリセット入力端子

タイマー動作中に強制的にカウントを終了させ、待機状態に戻すための「リセット入力（N.O.）」を装備。緊急停止が必要なシステムや、特定の条件で動作を中断させたい高度な制御ロジックの構築に役立ちます。

N.O./N.C. 両対応のセンサー入力

接点入力は、常時開（N.O.）と常時閉（N.C.）の両方に対応。市場に流通する多種多様なセンサー機器やスイッチと直接接続でき、入力仕様を選びません。

施工性を考慮したセルフアップ端子台

結線部にはネジを緩めると座金が自動的に浮き上がるセルフアップ端子を採用。圧着端子の差し込みがスムーズに行え、現場での作業時間を短縮します。

スマートでコンパクトな意匠設計

どこに設置してもスペースを取らない軽量・コンパクト設計。インテリアを損なわないホワイトカラーの樹脂筐体を採用しており、オフィスや商業施設での露出設置にも適しています。

JIS規格適合の取付ピッチ

取付ピッチはJIS 1個用スイッチボックス（83.5mm）に適合。既設の配線ボックスへの取り付けがスムーズで、リプレース作業も容易に行えます。

    選定時に評価したい強み
    確実なデジタル設定： DIPスイッチによる16段階設定で、誰が設定しても同じ時間制御が可能です。
現場対応力： 1台で4つのモードを切り替えられるため、予備在庫としての汎用性も高い製品です。
高い信頼性： 竹中エンジニアリング製。防犯・警備の現場で長年培われた信頼の回路設計です。
充実した配線ガイド： 背面・側面・底面にノックアウトがあり、あらゆるルートからの配線に対応します。



施工・設置ガイド

本機は屋内専用の非防水仕様です。水気、湿気、結露のある場所や、強磁界・高振動の環境は避けて設置してください。

LED表示のステータス定義

LED表示	状態	内容
緑色点灯	待機状態	正常に通電しており、入力待ちの状態です。
赤色点灯	動作状態	タイマーが稼働しており、リレー接点が出力されています。
消灯	電源断	電源が供給されていない、または極性が逆接されています。

出力モードの設定（DIPスイッチ 1/2番）

モード	動作の概要
ワンショット	入力の瞬間を検知し、設定時間（T）だけ出力します。
オンディレイ	入力がT時間継続して初めて出力が開始されます。
オフディレイ	入力がなくなった時点から、T時間出力を延長します。
リトリガー	入力中に出力し、入力停止からT時間経過後に出力を停止します。途中再入力でリセットされます。

製品仕様

項目	内容
品名 / 品番	タイマーリレー / ET-S30
電源電圧	DC10 〜 30V (極性あり)
消費電流	50mA 以下
センサー入力	無電圧リレー接点 (a接点/b接点)
リセット入力	無電圧リレー接点 (a接点)
出力接点	無電圧リレー接点 (1c) / DC30V 0.5A 以下 (抵抗負荷)
出力動作	4モード (DIPスイッチ切替式)
制御タイマー時間	0, 3, 5, 10, 15, 20, 30, 45, 60, 90, 120, 180, 300, 600, 1200, 1800秒
表示灯	電源表示 (緑LED点灯) / 動作表示 (赤LED点灯)
配線接続	端子式 (セルフアップ端子)
使用可能周囲温度	-15℃ 〜 +55℃ (結露なきこと)
設置場所	屋内 (壁面)
質量	約70g
外観	樹脂 (ホワイト)

FAQ

Q：AC100Vの機器を直接接続して制御できますか？ A：いいえ、本機の出力容量はDC30V 0.5Aまでです。AC100Vの機器を制御する場合は、別途パワーリレーなどを介して接続してください。

Q：屋外での使用は可能ですか？ A：いいえ、本機は屋内専用・非防水仕様です。屋外でご使用になる場合は、防水ハウジングやボックスの中に収納して設置してください。

Q：設定時間を変更しましたが、動作が変わりません。 A：DIPスイッチによる設定変更後、内部回路に反映されるまでに約1秒のタイムラグがあります。設定変更後、一息置いてからテストを行ってください。

Q：電源を入れてもLEDが点灯しません。 A：電源の電圧（DC10〜30V）と、プラス・マイナスの極性が正しく接続されているか確認してください。

Q：b接点（N.C.）入力のセンサーを使用できますか？ A：はい、可能です。センサー入力端子の「N.C.」と「COM」に接続してください。ただし、N.C.入力を使用しない場合は、必ず付属の短絡線でN.C.-COM間を接続しておく必要があります。

Q：誘導負荷（電磁弁やモーター等）を接続する際の注意点は？ A：誘導負荷の開閉時は高いサージ電圧が発生し、接点溶着の原因となります。必ず負荷と並列にフリーホイールダイオード等のサージキラーを挿入してください。

Q：リセット入力を入れてから再始動までの時間は？ A：リセット入力が解除されてから、次の入力を受け付けられるようになるまで約1秒間のリカバリータイムが必要です。

Q：ワンショットモードで出力中に入力があった場合、時間は延長されますか？ A：通常のワンショットモードでは延長されません（ノンリトリガブル）。延長（リトリガー）が必要な場合は、モード(4)を選択してください。

Q：タイマー時間を30秒に設定したいのですが、可能ですか？ A：はい、DIPスイッチの設定により、30秒を含む16段階から選択可能です。

Q：取付用のスイッチボックスは何が適合しますか？ A：JIS 1個用スイッチボックス（取付ピッチ83.5mm）に適合します。
