TAKEX（竹中エンジニアリング）タイマーリレー電源制御屋内用

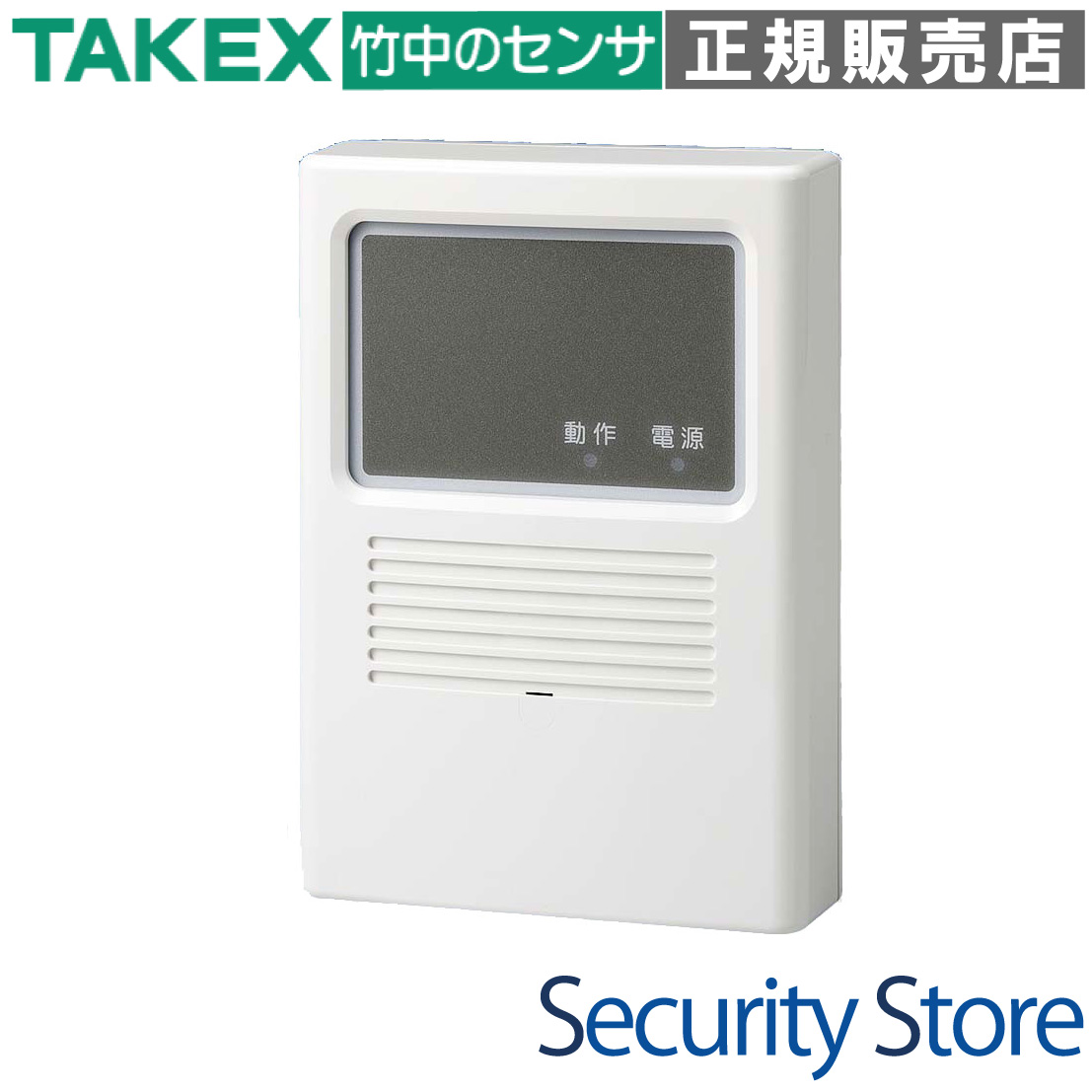

ET-30MA タイマーリレー

センサーの検知信号をトリガーに、AC100V機器のON/OFFを正確に時間制御できる法人向けタイマーリレーユニットです。

本機は、各種センサー用のDC12V電源供給から、入力信号に基づくタイマー制御、最大300WのAC100V出力までを1台で完結させることができます。ボリューム式を廃止したデジタルDIPスイッチ設定により、施工現場での設定再現性と長期的な信頼性を両立しています。

型番： ET-30MA
製品名： タイマーリレー
制御出力： 有電圧出力 AC100V・300W以下（白熱灯負荷）
センサー用電源： DC12V 200mA 出力装備
タイマー設定： 0秒〜30分（16段階デジタル設定）
設置場所： 屋内壁面取付

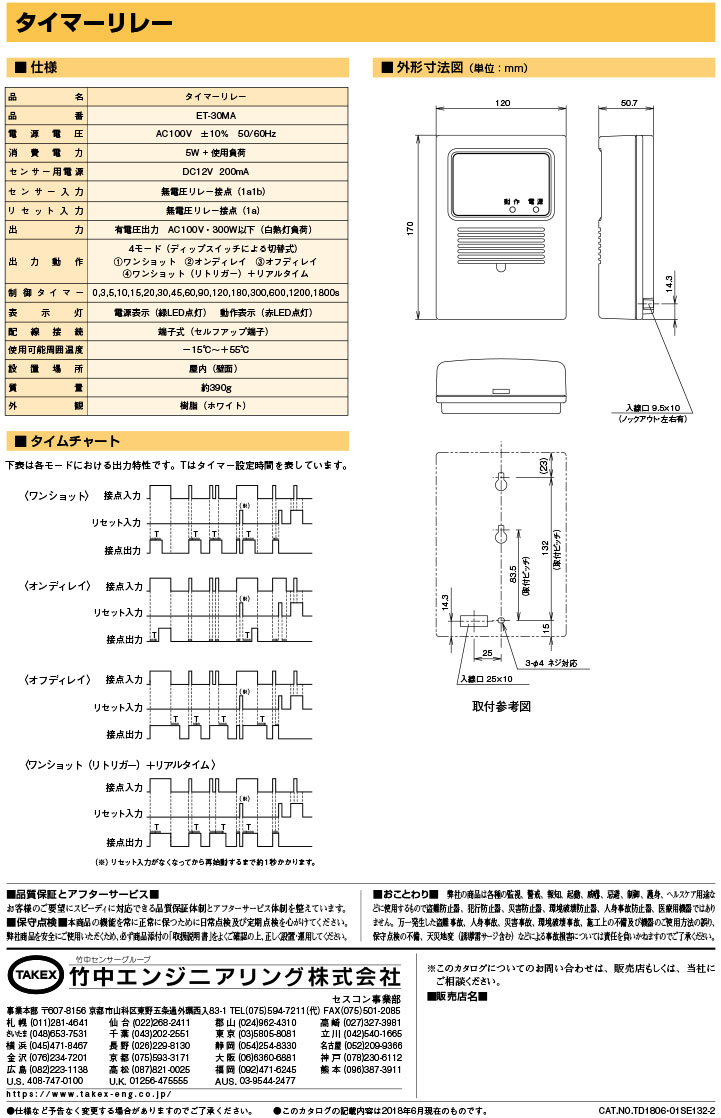

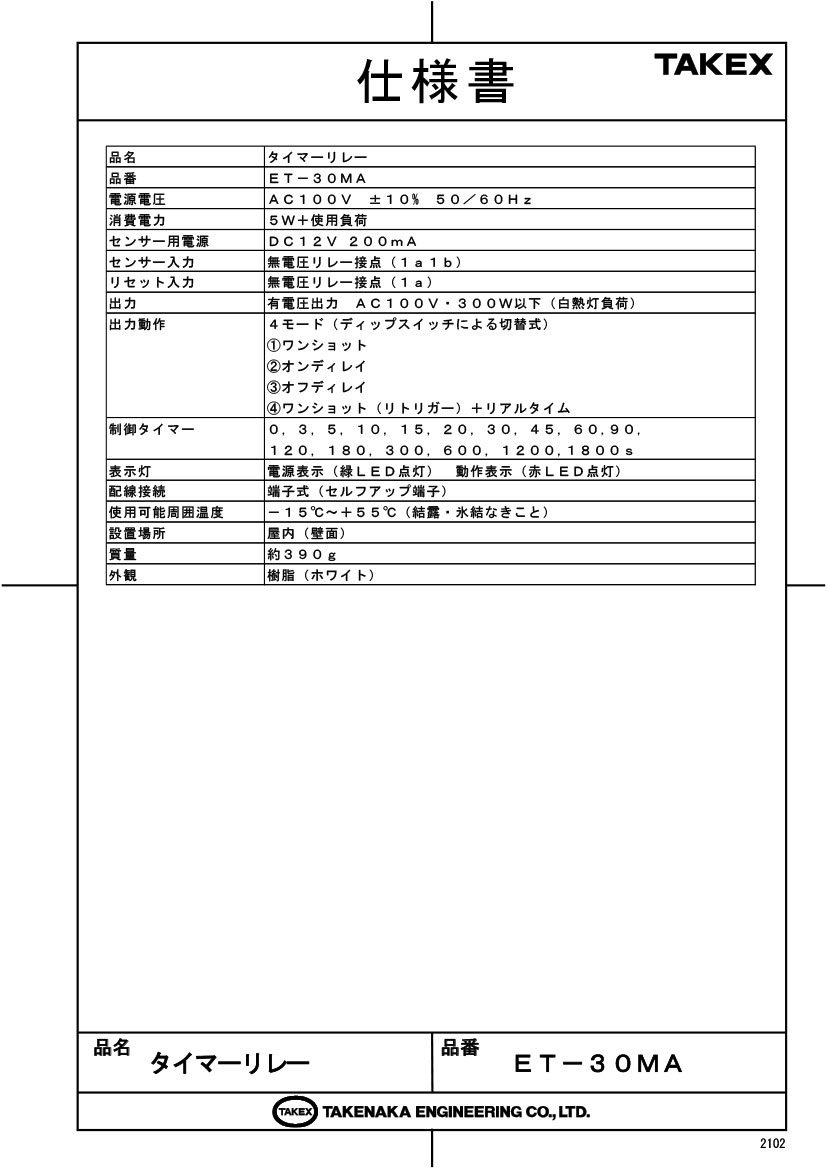

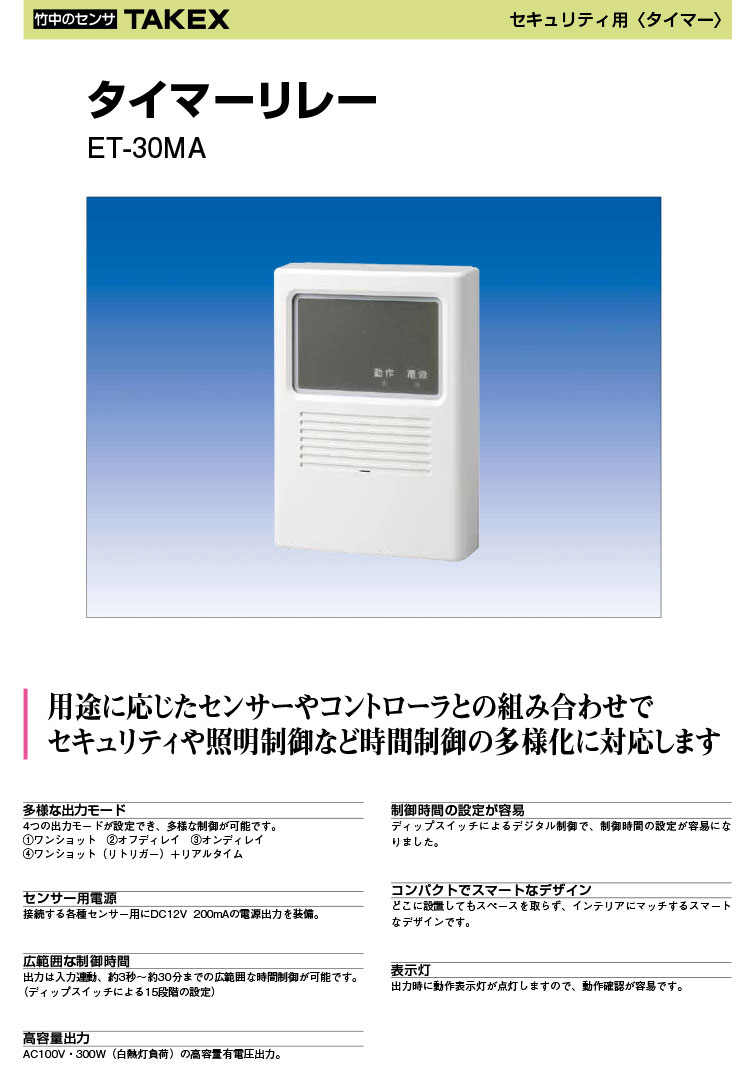

資料ダウンロード

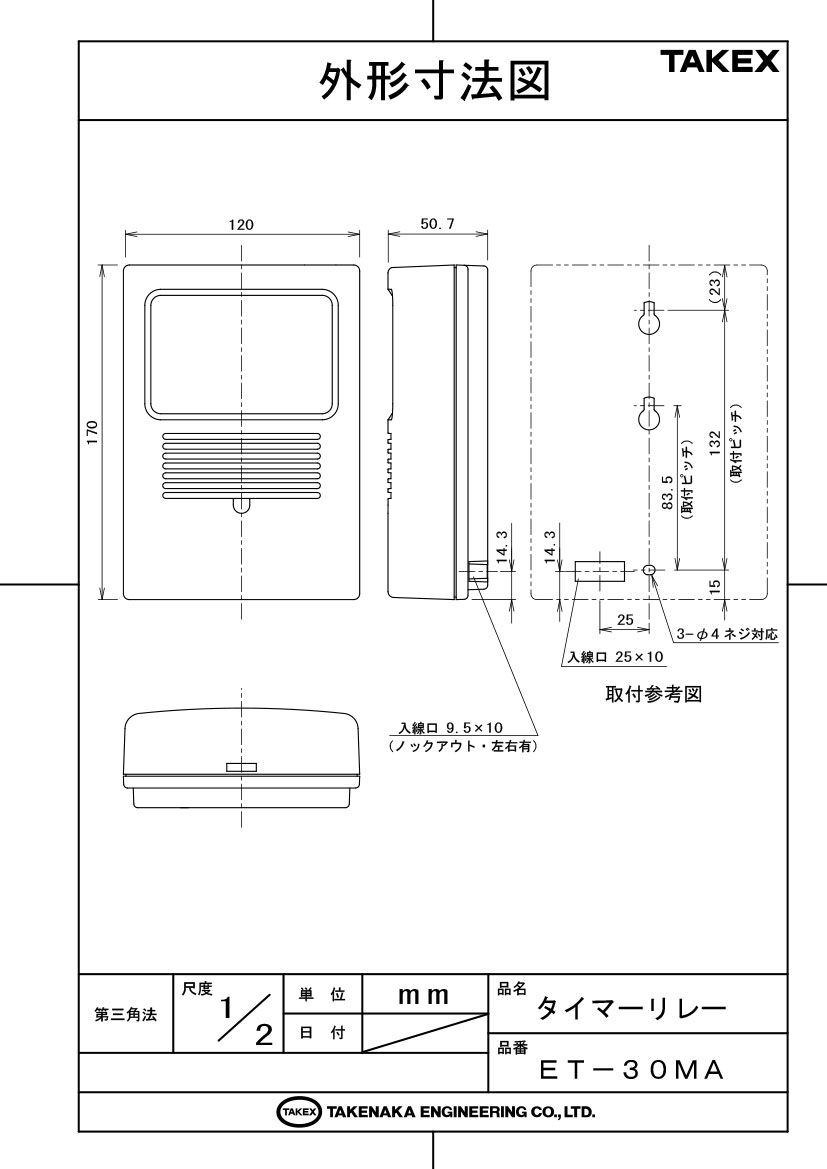

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

防犯センサー連動の威嚇照明制御
店舗・施設の自動ドア、照明の遅延動作
各種センサー信号による接点保持時間の延長
DC12Vセンサーへの電源供給と信号集約
簡易的な入退室管理やゲートの開放時間保持

導入前に確認したいポイント

AC100Vの一次電源供給が可能か
接続機器（負荷）が300W以下であるか
屋内設置であるか（非防水仕様）
誘導負荷（モーター等）を接続しないか
NC入力未使用時の短絡板の有無

特長

4つの出力モードによる多様な制御シーケンス

現場のニーズに合わせて「ワンショット」「オンディレイ」「オフディレイ」「ワンショット（リトリガー）＋リアルタイム」の4モードを選択可能です。防犯目的の瞬間動作から、照明の残置点灯、誤検知防止のための遅延動作まで、幅広いシナリオに対応します。

センサー用DC12V電源を直接供給

本体から各種センサー駆動用のDC12V（最大200mA）を出力可能です。別途、センサー用の直流電源装置を用意する必要がなく、配線コストの削減と省スペース化を実現します。センサーへの給電から信号処理、AC出力までを本機1台で統合管理できます。

0秒から30分までの広範囲な高精度タイマー

出力時間は、最短3秒から最長30分（1800秒）まで、16段階の正確な設定が可能です。用途に応じて、一瞬のサイレン動作から長時間の照明点灯まで、現場で柔軟にカスタマイズできます。

再現性を重視したフルデジタル設定機構

設定部にはアナログボリュームを排除し、6ビットのDIPスイッチによる完全デジタル設定を採用しました。経年劣化による時間ズレを防ぐとともに、複数台設置時やメンテナンス時にも迷うことなく正確な設定を再現できます。

動作状態を一目で把握できる2色LEDインジケーター

電源供給状態を示す「電源表示灯（緑）」と、出力動作と同期する「動作表示灯（赤）」を装備。カバーを閉じた状態でも動作確認ができるため、施工後のテスト走行や障害時の切り分けがスムーズに行えます。

リセット入力端子による緊急停止・復旧対応

無電圧リレー接点によるリセット入力を備えています。手動押しボタンなどを接続することで、タイマー動作中であっても出力を即座に停止させ、待機状態へと戻す運用が可能です。

現場施工を考慮したノックアウト穴と意匠設計

筐体の上面・下面・背面に複数のノックアウト穴を用意しており、露出配線から埋込配線まで柔軟に対応します。また、表面にビスが見えないネジカバー付きのスマートなデザインで、設置場所を選びません。

堅牢なハードウェアベースのアーキテクチャ

物理的なDIPスイッチの状態を直接読み込んで動作するため、停電復旧時にも設定が消失することなく、電源投入と同時に即座に設定通りの動作を開始します。セキュリティ機器に求められる高い堅牢性を備えています。

    選定時に評価したい強み
    施工性の高さ： センサー用電源内蔵により、追加のACアダプタや電源BOXが不要になります。
確実な設定： DIPスイッチ設定により「誰が設定しても同じ時間」になる再現性を保証。
負荷への直接給電： AC100V有電圧出力を備え、照明機器や威嚇機器をリレーなしで直接駆動可能。
メンテナンス性： LEDによる自己診断機能により、現場での不具合原因の特定が迅速です。



モード設定と動作仕様

モード	動作解説
ワンショット	センサー検知と同時に出力を開始し、設定時間（T）経過後に停止します。
オンディレイ	センサー検知が設定時間（T）以上継続した場合のみ、出力を開始します。
オフディレイ	検知中はずっと出力し、センサーが復旧してから設定時間（T）だけ出力を延長します。
ワンショット（リトリガー）	出力中に再度検知があると、タイマー時間がその時点から延長（再始動）されます。

LED表示の状態と意味

LED名称	色	点灯時の状態
電源表示灯	緑	AC100V通電中。本機に電源が供給されています。
動作表示灯	赤	出力動作中。端子(3)-(4)からAC100Vが出力されている間点灯します。

製品仕様

項目	内容
型番	ET-30MA
電源電圧	AC100V ±10% (50/60Hz)
消費電力	5W ＋使用負荷（最大300W）
センサー用電源出力	DC12V 200mA
センサー入力	無電圧リレー接点 (1a1b)
リセット入力	無電圧リレー接点 (1a)
制御出力	有電圧出力 AC100V 300W以下 (白熱灯負荷)
出力動作モード	ワンショット / オンディレイ / オフディレイ / ワンショット（リトリガー）＋リアルタイム
制御タイマー時間	0, 3, 5, 10, 15, 20, 30, 45, 60, 90, 120, 180, 300, 600, 1200, 1800秒
使用可能周囲温度	-15℃ 〜 +55℃（結露なきこと）
設置場所	屋内 (壁面取付)
外形寸法	H: 170mm × W: 120mm × D: 50.7mm
質量	約390g
外観	樹脂 (ホワイト)

FAQ

Q：センサーを繋いでも動作しません（赤LEDが点灯しない）。 A：NC入力（端子(10)-(11)）を使用しない場合、付属の短絡板でこの端子間をショートさせる必要があります。短絡板が外れていないかご確認ください。

Q：LED照明を接続して動作させることはできますか？ A：接続可能ですが、LED照明は突入電流が大きいため、合計消費電力が定格（300W）より十分余裕がある範囲でご使用ください。

Q：屋外で使用することは可能ですか？ A：本機は屋内専用・非防水仕様です。屋外で使用する場合は、必ず防水規格を満たしたプラボックス等に収納してください。

Q：DIPスイッチの設定を変更したが、反映されません。 A：設定内容は変更後、約1秒で反映されます。変更直後の動作確認は1秒以上待ってから行ってください。

Q：センサー用のDC12V出力は何mAまで使えますか？ A：最大200mAまでです。接続するセンサーが複数ある場合、その合計電流が200mAを超えないようにしてください。

Q：タイマー時間を「0秒」に設定するとどうなりますか？ A：ワンショットモード等の場合、センサー入力の時間とほぼ同期したリアルタイム動作になります。

Q：リセット入力を使用した際、再始動までどのくらいかかりますか？ A：リセット入力が解除されてから、約1秒間の不感帯があります。この間はセンサー入力を受け付けません。

Q：300Wを超える負荷を制御したい場合はどうすれば良いですか？ A：本機の出力を、別途用意した大容量パワーリレーのコイル駆動に使用し、そのリレーを介して負荷を制御してください。

Q：赤色LEDは点灯するが、接続機器が動作しません。 A：端子(3)-(4)間でAC100Vが出力されているかテスター等で確認してください。出力されている場合は、負荷側の配線断線や故障が疑われます。

Q：どのようなセンサーを接続できますか？ A：無電圧接点出力（1a接点または1b接点）を持つセンサーであれば、メーカーを問わず接続可能です。
