TAKEX（竹中エンジニアリング）ワイヤレス分配コンセント離床・介護センサー連動ナースコール連携

WBC-S ワイヤレス分配コンセント

マットセンサーやベッドセンサーをワイヤレス化し、既存のナースコールシステムへ確実かつスマートに連動させるインターフェースユニットです。

壁面のナースコール子機からベッド周辺のセンサーまでの配線を無線化することで、ベッド移動の際の断線故障や、スタッフ・患者の転倒リスクを大幅に軽減します。受信機と分配コンセントが一体化した省スペース設計で、現場の施工性も追求されています。

型番： WBC-S
通信方式： 315MHz帯（微弱無線局）
接続先： ケアコム・アイホン各社ナースコール（モデル別対応）
主な用途： 病院・介護施設での離床検知・見守り運用
最大登録数： 送信機最大5台まで

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

頻繁なベッド移動が発生する病室・居室
有線ケーブルの断線故障が多発する現場
複数のセンサー（マット・ベッド・離床）を1台のナースコールで管理したい場合
配線をスッキリさせ、清掃性・安全性を向上させたい環境

導入前に確認したいポイント

既設ナースコールのコネクタ形状（2ピン、3ピン、5ピン等）
送信機から受信機までの距離（見通し約3m以内推奨）
AC100V電源の確保（専用アダプタ接続用）
設置場所周辺に電波を遮断する金属壁や家具がないか

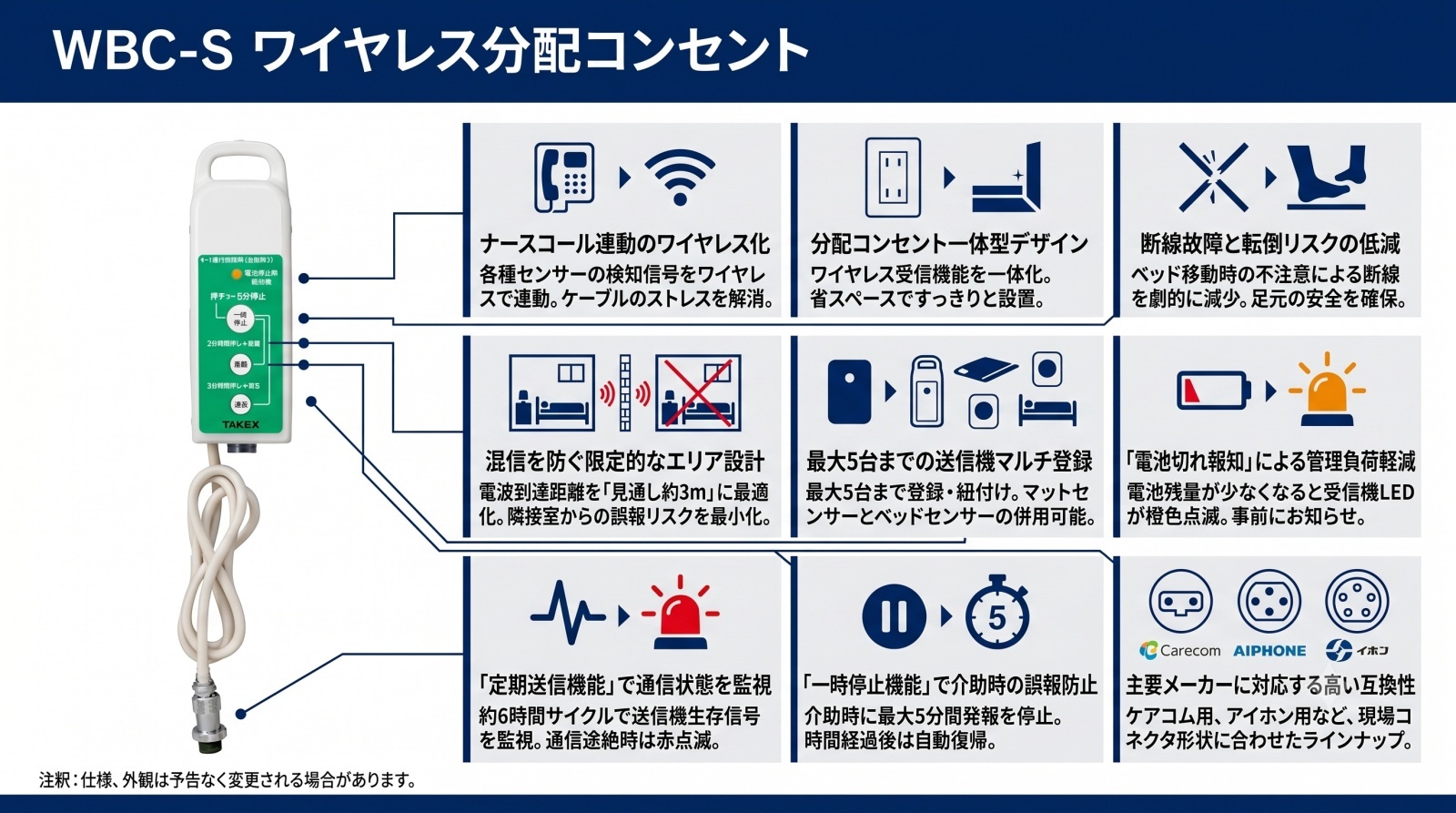

特長

ナースコール連動のワイヤレス化

弊社の各種センサー検知信号を、ワイヤレスでナースコールシステムに連動させることができます。従来の有線接続で課題となっていた「ケーブルの引きずり」や「引っ掛かり」によるストレスを解消し、スムーズなケア環境を提供します。

分配コンセント一体型デザイン

分配コンセントにワイヤレス受信機能を一体化しました。壁面のナースコール子機周りを煩雑にすることなく、省スペースで設置が可能です。専用ACアダプタによる安定した電力供給で、24時間の監視運用を支えます。

断線故障と転倒リスクの低減

壁面のナースコール子機から各センサーまでの配線が無線化されるため、ベッド移動やリネン交換時の不注意による断線故障が劇的に減少します。また、床を這うケーブルがなくなることで、患者様やスタッフの足元を安全に保ちます。

混信を防ぐエリア設計

電波到達距離を「見通し約3m」に最適化しています。これは微弱無線局の特性を活かした意図的な設計で、隣接する病室や多床室の別ベッドからの信号と混信するリスクを物理的に最小化し、誤報を防ぎます。

最大5台までの送信機マルチ登録

1台の受信機に対し、最大5台までの送信機（WBC-T等）を登録・紐付け可能です。1人の患者様に対して「マットセンサー」と「ベッドセンサー」の両方を併用する場合など、柔軟なセンサー構成に対応します。

「電池切れ報知」による管理負荷軽減

送信機側の電池残量が少なくなった際、受信機側のLED（橙点滅）で事前にお知らせします。いざという時の「電池切れによる失報」を未然に防ぎ、保守担当者の管理を強力にサポートします。

「定期送信機能」で通信状態を常時監視

送信機からの生存信号（ハートビート）を約6時間サイクルで監視。万が一、送信機が圏外に持ち出されたり、故障で通信が途絶えた場合には「赤点滅」で異常を報知。ワイヤレス特有の不安を解消する高信頼設計です。

「一時停止機能」で誤報を防止

清掃や介助時に一時的に発報を止めたい場合、本体のボタン一つで最大5分間のサスペンドが可能です。時間が経過すれば自動的に監視モードへ復帰するため、スイッチの入れ忘れによる事故を防ぎます。

    選定時に評価したい強み
    メンテナンス性： 配線トラブルが減ることで、修理コストと運用停止時間を削減可能。
確実なステータス把握： 高輝度LEDによる多彩な表示パターンで、現在の状態が一目で判別可能。
フェイルセーフ設計： 一時停止の自動復旧や定期送信監視など、医療現場に求められる安全機能を網羅。
高い互換性： ケアコム、アイホンなどの主要なナースコールコネクタに対応したラインナップを展開。



施工・設置ガイド

本機は屋内専用です。ナースコール受口付近に設置し、付属のマグネットまたはネジ留めで固定してください。ACアダプタのコードは本体側面の配線溝を活用することで、引っ掛かりにくいスマートな配線が可能です。

確認項目	この製品での考え方
電波環境の確認	見通し3m以内での運用を厳守。金属壁や鉄筋コンクリートがある場合は到達距離が短くなるため、事前の通信テストを推奨します。
ナースコール適合	接続先のプラグ形状（P2/N3/N5等）が、現場の受口・子機仕様と一致しているか型番を必ず確認してください。
登録操作	送信機の登録・消去は本体ボタンの同時長押しで行います。物理的なDIPスイッチ設定は不要です。

LED表示ステータス詳細

LEDの状態	意味・内部ステータス
緑点灯	通電待受け中。正常に送信機が登録されている状態。
赤／緑交互点滅	通電中。送信機が1台も登録されていない初期状態。
赤点灯	センサー検知信号を受信し、ナースコールへ接点出力中。
橙点滅	登録済み送信機の電池電圧低下を検知。早期の電池交換を推奨。
赤点滅	定期送信異常（6時間以上通信途絶）。圏外移動や故障の疑い。
緑点滅	一時停止モード中。5分後に自動的に監視へ復帰。

製品仕様

項目	内容
品名	ワイヤレス分配コンセント
品番	WBC－S、WBC－S（P2）、WBC－4RS、WBC－4Z、WBC－S（N3）、WBC－S（N5）、WBC－S（V）
電源	ＡＣ１００Ｖ５０／６０Ｈｚ（付属の専用ACアダプタを使用）
消費電流	１５０ｍＡ以下
使用周波数帯	３１５ＭＨｚ帯（微弱無線局）
受信可能距離	約３ｍ（見通し距離） ※周囲の環境により変化
空中線	内蔵型アンテナ
入力	ナースコール子機接続用入力口（※WBC－S（V）は無し）
出力	コード付きプラグ（ナースコール受口へ接続）接点方式：無電圧ａ接点ＤＣ５０Ｖ０．５Ａ以下（抵抗負荷）
付帯機能	電池切れ報知機能、一時停止機能、定期送信異常報知機能
使用可能周囲温度	０〜＋４０℃（結露なきこと）
設置場所	屋内専用

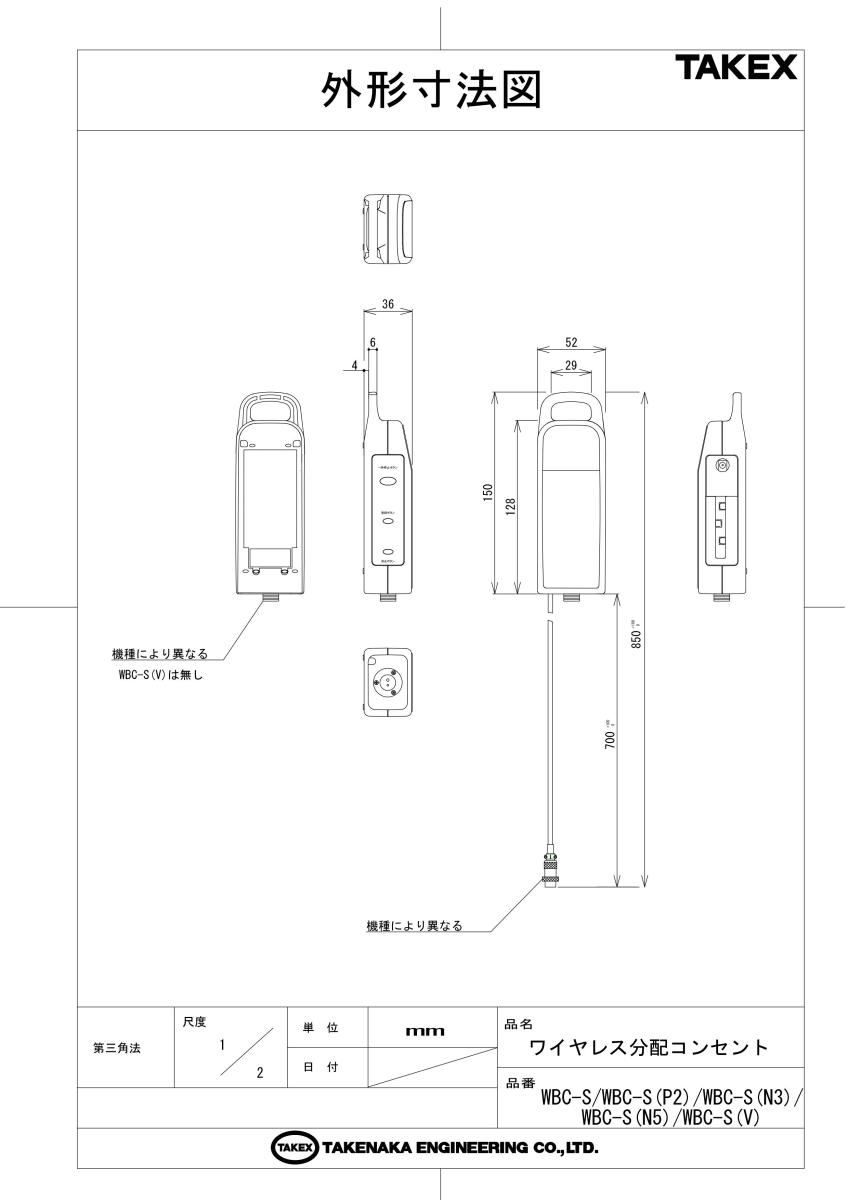

外形寸法	Ｗ５２×Ｈ１５０×Ｄ３６ｍｍ（コード長さ：約７００ｍｍ）
質量	約１５８ｇ（本体）、約５８ｇ（ＡＣアダプタ）
外観	樹脂製（ホワイト）

FAQ

Q：電波の届く距離はどのくらいですか？ A：見通し距離で約3mです。隣接する病室との混信を防ぐため、あえて限定的な範囲に設計されています。

Q：最大で何台の送信機を登録できますか？ A：1台の受信機に対し、最大5台までの送信機を登録可能です。

Q：電池切れはどうやってわかりますか？ A：送信機の電池が消耗してくると、受信機本体の運用LEDが「橙色」に点滅してお知らせします。

Q：一時停止機能は何分間有効ですか？ A：最大5分間です。5分経過すると自動的に監視状態に戻るため、戻し忘れによる事故を防ぎます。

Q：ナースコールのメーカーを問わず使えますか？ A：ケアコム用、アイホン用など、コネクタ形状に合わせた複数のラインナップがございます。導入前に既設の端子形状をご確認ください。

Q：電波が届かなくなった場合はどうなりますか？ A：約6時間以上通信が途絶えると「定期送信異常」として、LEDが赤点滅し、ナースコールへも報知信号を出力します。

Q：特定の1台だけ登録を消去できますか？ A：いいえ、登録を消去する場合は「全消去」となり、登録されている全ての送信機データがリセットされます。

Q：電源は電池でも動作しますか？ A：いいえ、本機（受信機）は付属の専用ACアダプタによるAC100V給電が必要です。

Q：防水仕様ですか？ A：非防水（屋内専用）です。浴室や結露が発生しやすい場所での使用は避けてください。

Q：設置には工事が必要ですか？ A：ナースコールのコンセントにプラグを差し込むタイプですので、大掛かりな電気工事は不要ですが、正しい適合確認と登録設定が必要です。
