WBC-S(N3) ワイヤレス分配コンセント アイホン NFR５ピン TAKEX 竹中エンジニアリング [WBC-S(N3)]

WBC-S(N3) ワイヤレス分配コンセント アイホン NFR５ピン TAKEX 竹中エンジニアリング [WBC-S(N3)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ナースコール連動 アイホンNFR対応 ワイヤレス受信機 離床センサー用

ワイヤレス分配コンセント WBC-S(N3) アイホン NFR5ピン対応

WBC-S(N3)は、マットセンサーやベッドセンサーなどの各種センサー検知を、ワイヤレスでナースコールシステムへ連動させるための分配コンセント型受信機です。壁面のナースコール子機からセンサーまでの配線を無線化することで、ベッド移動の際の断線トラブルを防止し、より安全で効率的な見守り環境を実現します。

  • 型番： WBC-S(N3)
  • 対応システム： アイホン NFRシリーズ（3ピン・5ピン等、仕様により適合）
  • 無線方式： 315MHz帯 微弱無線局
  • 通信距離： 約3m（見通し距離）
  • 出力仕様： 無電圧接点出力（ナースコール連動）

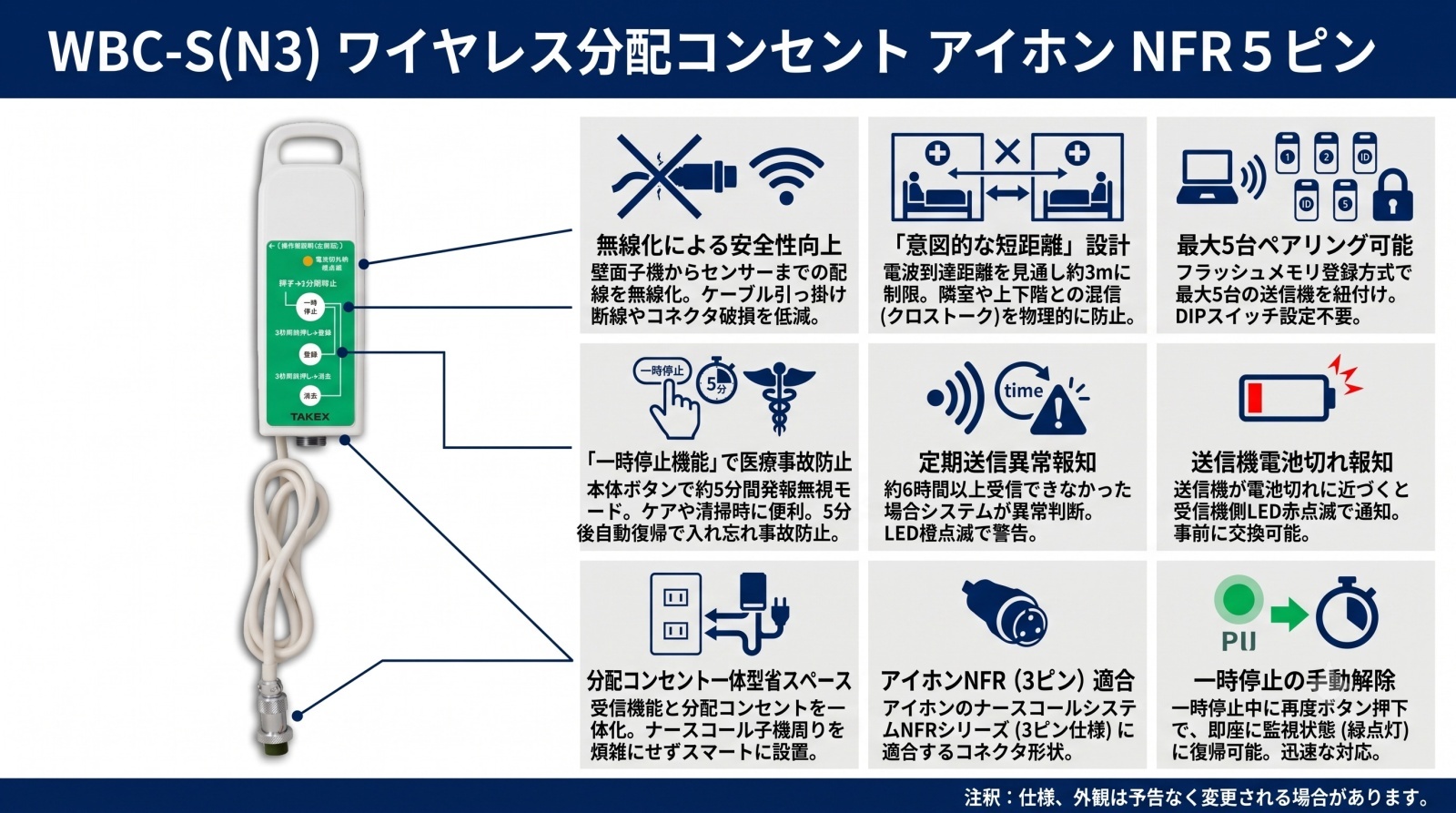

ワイヤレス分配コンセント WBC-S(N3) 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 介護施設・病院での離床検知連動
  • ナースコール配線の断線防止対策
  • ベッド周りのコードレス化・安全確保
  • 複数センサーの一括管理（最大5台）

導入前に確認したいポイント

  • ナースコール子機のピン数（N3=3ピン）
  • センサー送信機（WBC-T等）との距離
  • AC100V電源コンセントの確保
  • 周辺に電波を遮る金属製家具がないか

特長

ナースコール配線の無線化による安全性向上

分配コンセントにワイヤレス受信機能を一体化しました。壁面のナースコール子機からベッドサイドの各種センサーまでの配線を無線化できるため、ベッド移動や車椅子移動の際にケーブルを引っ掛けて断線させたり、コネクタを破損させたりするリスクを劇的に低減します。

混信を防ぐ「意図的な短距離」設計

本機は315MHz帯の微弱無線局として設計されており、電波到達距離をあえて見通し約3mに制限しています。これにより、隣室や上下階のセンサー信号との混信（クロストーク）を物理的に防ぎ、病院や介護施設といった多数のベッドが並ぶ環境でも正確な動作を実現します。

最大5台までの送信機ペアリングが可能

フラッシュメモリへのユニークID登録方式を採用しており、1台の受信機に対して最大5台までの送信機を紐付けることが可能です。DIPスイッチによるチャンネル設定が不要なため、物理的な設定ズレによる誤動作の心配がありません。

運用を止める前の「一時停止機能」

本体前面の一時停止ボタンを押すことで、約5分間、センサーからの発報を無視するモードに移行できます。患者のケアや清掃時に一時的にセンサーを無効化でき、5分経過後は自動で監視状態に復帰するため、スイッチの入れ忘れによる医療事故を未然に防ぎます。

電波の死活監視を行う定期送信異常報知

送信機からの電波が約6時間以上受信できなかった場合、システムが異常と判断し、接点出力およびLED（橙点滅）で警告を発します。送信機の持ち出しや電池切れ、環境変化による電波遮断をいち早く察知できる、BtoB用途ならではの安心機能です。

送信機の電池切れを事前に知らせる安心設計

登録済みの送信機が電池切れに近づくと、受信機側で検知しLED（赤点滅）でお知らせします。完全に電池が切れて動作しなくなる前に交換を促すことができるため、システムの不稼働時間を最小限に抑えられます。

選定時に評価したい強み

  • 高信頼性の無線設計： 混信リスクを極限まで排除した近距離無線仕様。
  • フェイルセーフ機能： 6時間の定期監視により通信途絶を逃さず報知。
  • 簡単な運用管理： ソフトウェア制御による確実なペアリングと最大5台登録。
  • 誤報防止の自動復帰： 一時停止後の自動監視復帰によるケアミス防止。

LED表示によるステータス確認

LED表示 システム状態 詳細・意味
緑点灯 正常稼働中 通電待受中（1台以上の送信機が登録済み）。
赤/緑 交互点滅 未設定状態 電源は正常ですが、送信機が1台も登録されていません。
赤点灯 検知受信中 センサー信号を受信し、ナースコールへ出力中。
赤点滅 電池切れ報知 登録送信機のバッテリー電圧が低下しています。要交換。
橙点滅 定期送信異常 6時間以上通信が途絶えています。電波環境を確認してください。
緑点滅 一時停止中 一時停止ボタン押下後、最大5分間の無効化状態。

施工・設置ガイド

本製品は屋内専用です。設置にあたっては以下のガイドラインを遵守してください。

設置場所の選定

  • 送信機との距離は、障害物のない状態で3m以内としてください。
  • 金属板への直接設置や、スチール家具に囲まれた場所は電波が遮蔽されるため避けてください。
  • ACアダプタのケーブルは、本体側面のケーブル溝に確実に這わせて断線を防止してください。

配線・接続

  • 使用するナースコール子機の仕様（3ピン/5ピン）と、本製品のコネクタ形状が一致しているか必ず確認してください。
  • 無電圧接点出力の定格はDC50V 0.5A以下（抵抗負荷）です。これを超える負荷は絶対に接続しないでください。

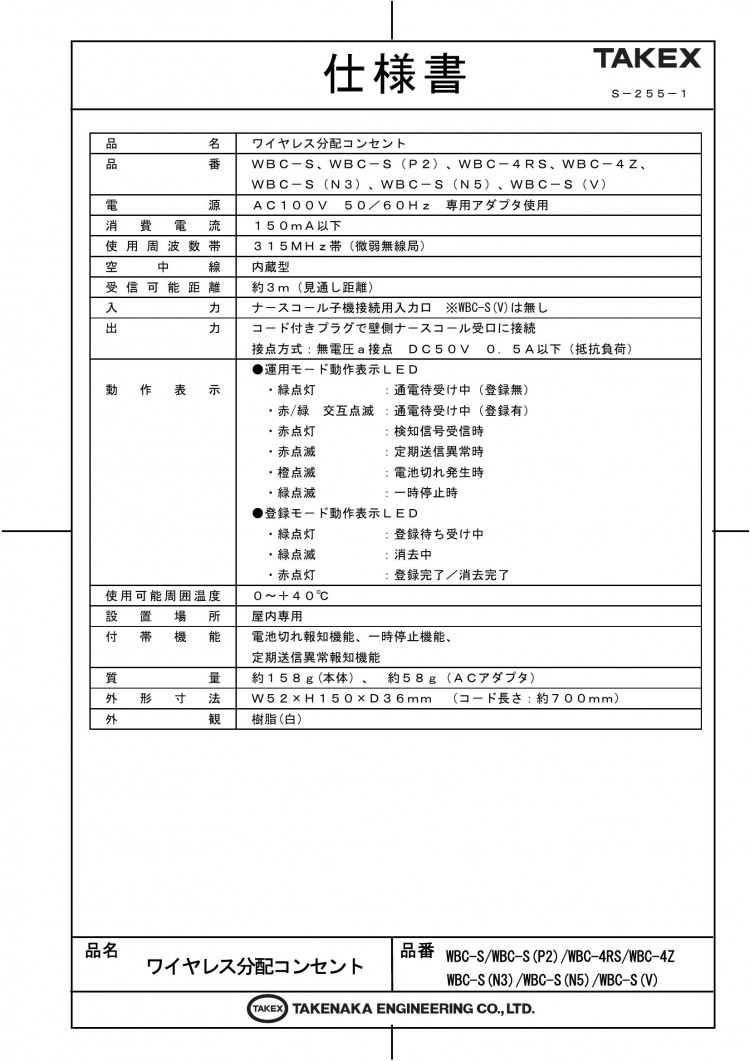

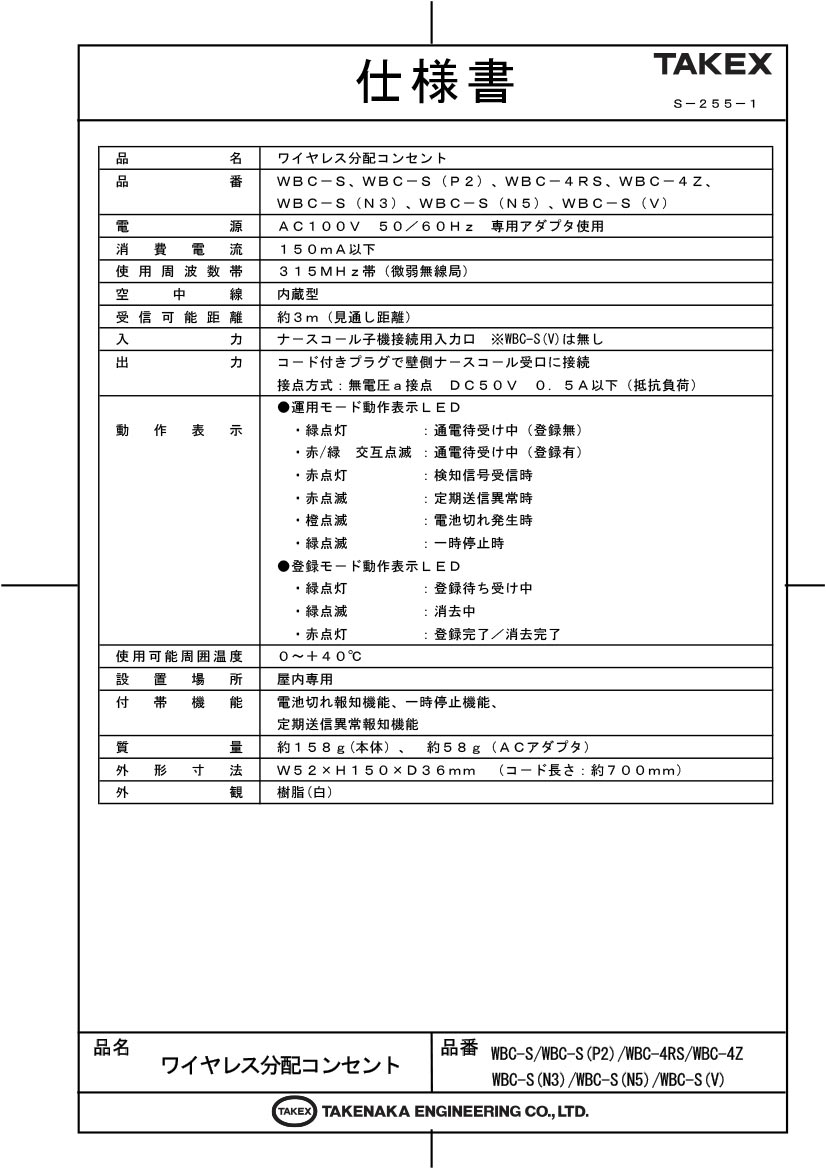

製品仕様

項目 内容
品名 ワイヤレス分配コンセント
品番 WBC－S（N3）
電源 ＡＣ１００Ｖ ５０／６０Ｈｚ（専用アダプタ使用）
消費電流 １５０ｍＡ以下
使用周波数帯 ３１５ＭＨｚ帯（微弱無線局）
空中線 内蔵型
受信可能距離 約３ｍ（見通し距離）
入力 ナースコール子機接続用入力口
出力 コード付きプラグで壁側ナースコール受口に接続
接点方式：無電圧ａ接点 ＤＣ５０Ｖ ０．５Ａ以下（抵抗負荷）
付帯機能 電池切れ報知機能、一時停止機能、定期送信異常報知機能
使用可能周囲温度 ０〜＋４０℃
設置場所 屋内専用
外形寸法 Ｗ５２×Ｈ１５０×Ｄ３６ｍｍ （コード長さ：約７００ｍｍ）
質量 約１５８ｇ（本体）、約５８ｇ（ＡＣアダプタ）
外観材質 樹脂（白）

FAQ

Q：受信距離が3mと短いのはなぜですか？ A：病院や介護施設での多床室利用を想定し、隣のベッドや隣室のセンサーと混信（クロストーク）することを防ぐための安全仕様です。
Q：送信機は何台まで登録できますか？ A：1台の受信機につき、最大5台までの送信機を登録・管理できます。
Q：一時停止機能は自動で解除されますか？ A：はい、ボタンを押してから最大約5分経過すると自動的に監視状態（緑点灯）へ戻ります。解除のし忘れを防ぐ設計です。
Q：オレンジ色のLEDが点滅しているのですが、どういう意味ですか？ A：定期送信異常です。約6時間以上、登録された送信機からの電波が受信できていません。送信機の電池切れや距離、遮蔽物を確認してください。
Q：アイホンのどのナースコールにも使えますか？ A：NFRシリーズ等に適合しますが、子機のコネクタピン数（3ピンまたは5ピン）により型番が異なります。N3は3ピン用です。
Q：登録した送信機のデータを個別に消去できますか？ A：個別消去はできません。消去操作を行うと、登録されているすべての送信機データが一括で消去されます。
Q：送信機の電池切れはどうやってわかりますか？ A：送信機からの信号に電池切れ情報が含まれており、それを受信すると本機のLEDが赤色で点滅してお知らせします。
Q：金属製の棚に貼り付けて使っても大丈夫ですか？ A：金属面への設置は電波を減衰させたり反射させたりするため、通信が不安定になる可能性があります。可能な限り金属面を避けて設置してください。
Q：ACアダプタは専用品以外でも使えますか？ A：故障や火災の原因となるため、必ず製品に付属する専用のACアダプタを使用してください。
Q：一時停止を途中で手動解除することはできますか？ A：はい、一時停止中に再度「一時停止ボタン」を押すことで、即座に通常の監視状態に戻すことができます。
