商品詳細

竹中エンジニアリング (TAKEX) ナースコール連動ワイヤレス受信機アイホン対応介護・医療施設向け

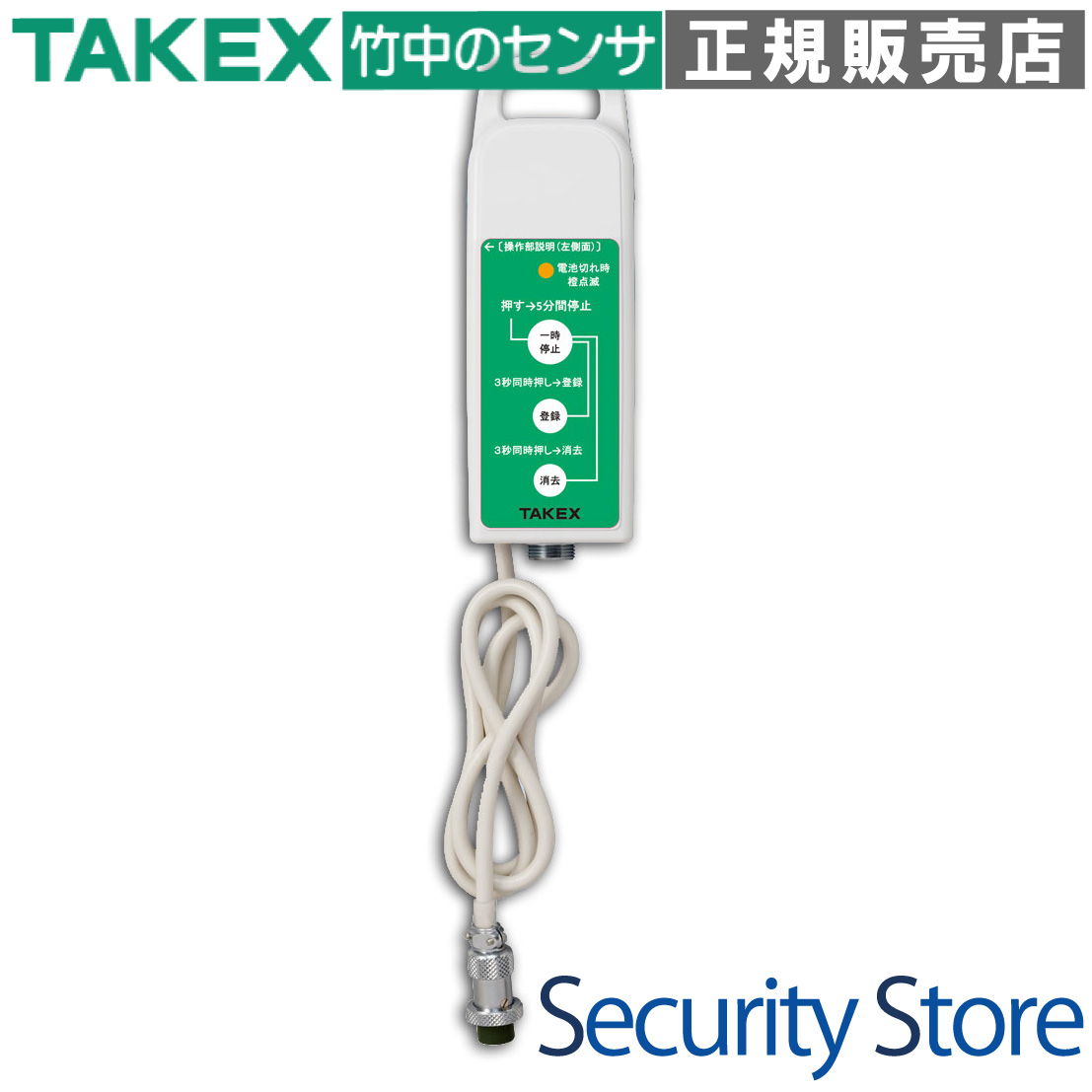

WBC-S(P2) ワイヤレス分配コンセントアイホンプラコン2ピン

マットセンサーやベッドセンサーをワイヤレス化し、既存のナースコールシステムへ確実に連動させる専用受信機です。壁面の子機ジャックに直結でき、配線の露出を抑えながら安全な見守り環境を構築します。

型番： WBC-S(P2)
製品名： ワイヤレス分配コンセント (アイホンプラコン2ピン対応)
通信方式： 315MHz帯微弱無線（見通し約3m）
主な用途： 離床センサーのワイヤレス連動、配線断線対策
対応システム： アイホン製ナースコール（プラコン2ピン形状）
電源： AC100V（専用ACアダプタ付属）

資料ダウンロード

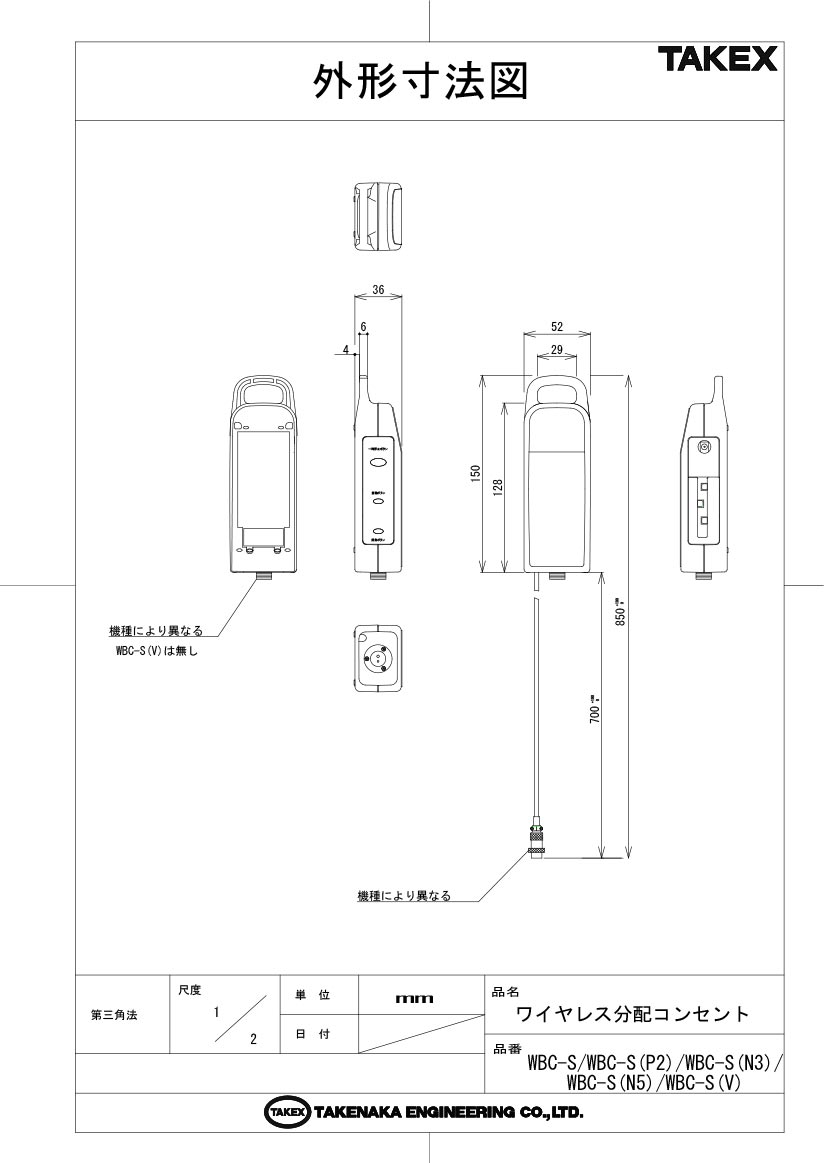

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

ベッド移動が多い多床室での離床検知
有線センサーのケーブル断線故障の低減
ナースコール子機周辺の配線整理
一時的な見守り強化が必要な病室

導入前に確認したいポイント

既存ナースコールがアイホン2ピンか確認
送信機から受信機までが3m以内か
設置面に金属板やシールド材がないか
AC100Vコンセントが近傍にあるか

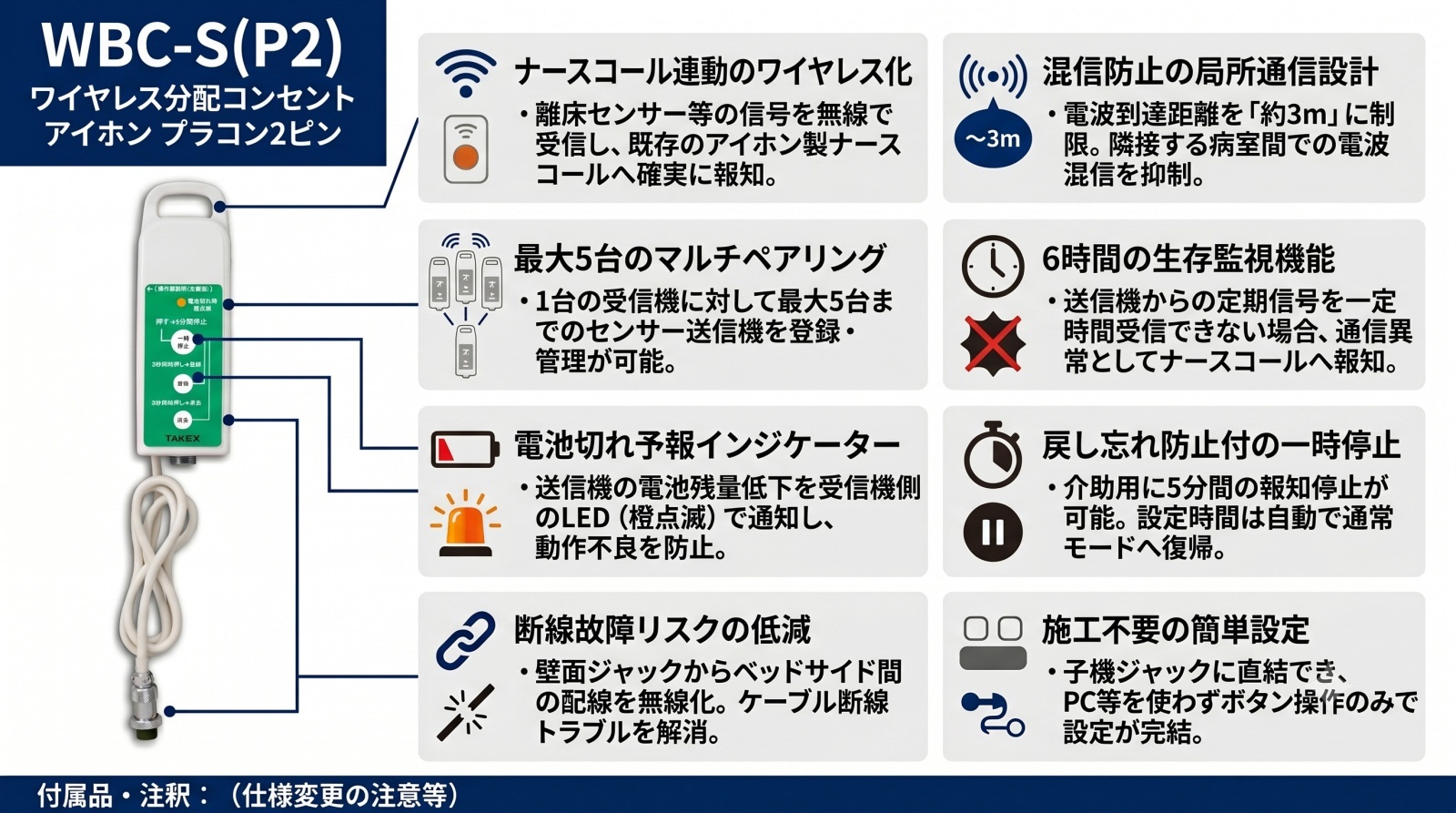

特長

1. ナースコール連動のワイヤレス化を実現

マットセンサーやベッドセンサーなどの検知信号をワイヤレスで受信し、ナースコールシステムへ報知します。分配コンセントに受信機能を一体化しているため、追加の受信ユニットを置くスペースが不要です。

2. 局所通信設計による混信の防止

315MHz帯の微弱電波を採用し、電波到達距離をあえて「見通し約3m」に制限。これにより、隣接する部屋や隣のベッドとの電波混信（クロスオーバー）を物理的に防ぎ、確実な個体識別を可能にします。

3. 最大5台までのマルチペアリング

1台のWBC-S(P2)に対して、最大5台までのセンサー送信機（WBC-T等）を登録可能。複数のセンサーを併用する場合でも、この1台で集約してナースコールへ送出できます。

4. 6時間の生存監視「定期送信異常報知」

送信機からの定期的な信号（ハートビート）を約6時間受信できなかった場合、通信異常としてナースコールへ強制報知し、LEDを赤点滅させます。ワイヤレス特有の通信途絶を見逃さない安心設計です。

5. 現場での運用を支える電池切れ報知

登録されている送信機の電池残量が少なくなった際、受信機側のLEDが橙色に点滅。事前の電池交換を促すことで、肝心な時の動作不良を未然に防ぎます。

6. 戻し忘れ防止機能付き「一時停止」

一時停止ボタンを押すと、最大5分間報知を停止できます。清掃や介助時の誤報を防ぐとともに、5分経過後は自動で通常モードへ復帰するため、スイッチの戻し忘れによる失報リスクを排除します。

7. 断線トラブルを大幅に軽減

壁面のナースコール子機からベッドサイドまでの配線が無線化されるため、ベッド移動や車椅子の通過によるケーブルの引っ掛け、断線といった物理的な故障リスクを最小限に抑えます。

    選定時に評価したい強み
    確実な連動性： アイホン製プラコン2ピン専用設計のため、変換アダプタ不要で直結可能。
フェイルセーフ： 定期送信監視と電池切れ報知により、ワイヤレスの弱点をシステムで補完。
施工性： 設定はボタン操作のみ。PCや特殊な設定ツールを必要とせず現場で完結。
安全性： 5分間の自動復旧機能により、ヒューマンエラーによる未報知を防止。



LED表示ステータスマップ

LED状態	意味・内部ステータス	必要なアクション
緑点灯	正常稼働中	待機状態です（送信機登録あり）。
赤/緑交互点滅	未設定状態	送信機が1台も登録されていません。登録を行ってください。
赤点灯	報知中	センサーが検知信号を受信し、接点を出力しています。
橙点滅	電池切れ報知	送信機側の電池が消耗しています。速やかに交換してください。
赤点滅	定期送信異常	6時間以上通信が途絶えています。距離や遮蔽物を確認してください。
緑点滅	一時停止中	報知停止モードです。5分後に自動復旧します。

トラブルシューティング

事象	原因	処置
LEDが点灯しない	電源供給不足	ACアダプタの接続およびコンセントの通電を確認してください。
検知しても反応しない	距離超過・遮蔽物	3m以内に送信機があるか、間に金属板がないか確認してください。
LEDが赤点滅する	通信圏外	送信機が持ち出されていないか、電池が切れていないか確認してください。

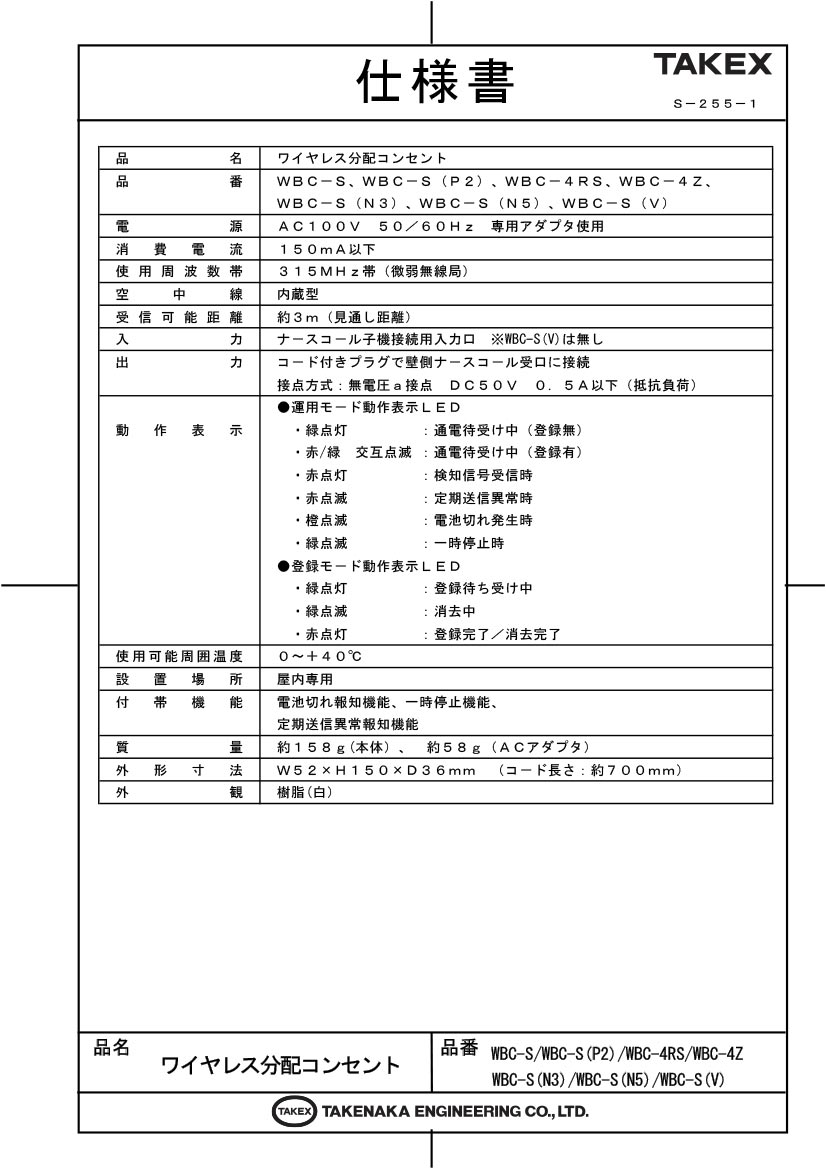

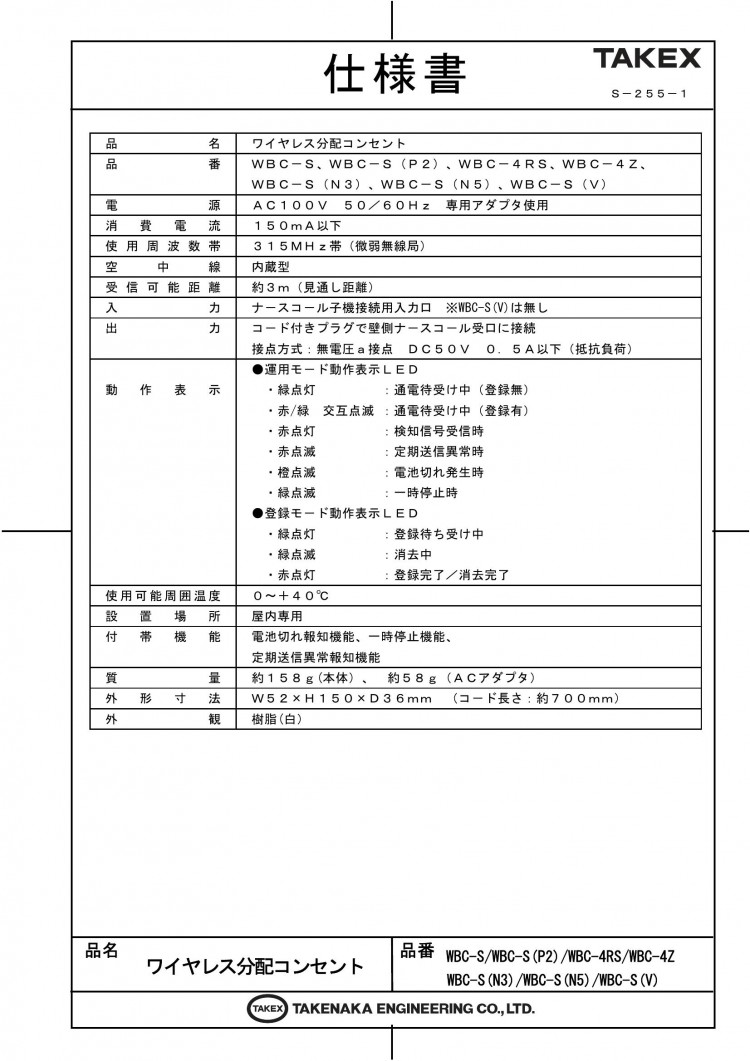

製品仕様

項目	内容
品名	ワイヤレス分配コンセント
品番	WBC－S（P2）
電源	ＡＣ１００Ｖ５０／６０Ｈｚ専用アダプタ使用
消費電流	１５０ｍＡ以下
使用周波数帯	３１５ＭＨｚ帯（微弱無線局）
空中線	内蔵型
受信可能距離	約３ｍ（見通し距離）
入力	ナースコール子機接続用入力口
出力	コード付きプラグで壁側ナースコール受口に接続接点方式：無電圧ａ接点ＤＣ５０Ｖ０．５Ａ以下（抵抗負荷）
動作表示	●運用モード動作表示ＬＥＤ（緑点灯、赤／緑交互点滅、赤点灯、赤点滅、橙点滅、緑点滅） ●登録モード動作表示ＬＥＤ（緑点灯、緑点滅、赤点灯）
使用可能周囲温度	０〜＋４０℃
設置場所	屋内専用
付帯機能	電池切れ報知機能、一時停止機能、定期送信異常報知機能
質量	約１５８ｇ（本体）、約５８ｇ（ＡＣアダプタ）
外形寸法	Ｗ５２×Ｈ１５０×Ｄ３６ｍｍ（コード長さ：約７００ｍｍ）
外観	樹脂（白）

FAQ

Q：電波はどのくらい届きますか？ A：見通し距離で約3mです。隣室との混信を防ぐための意図的な設計となっています。

Q：送信機は何台まで登録できますか？ A：1台の受信機に対し、最大5台までの送信機を登録可能です。

Q：アイホン以外のナースコールでも使えますか？ A：本モデル「WBC-S(P2)」はアイホンのプラコン2ピン専用です。他社製には対応する別モデルをご選定ください。

Q：LEDが橙色に点滅しています。どうすればいいですか？ A：登録されているいずれかの送信機の電池切れ予報です。送信機の電池を交換してください。

Q：LEDが赤色に点滅し、ナースコールが鳴り止みません。 A：定期送信異常（6時間以上の通信途絶）を検知しています。送信機が3m以内にあり、電源が入っているか確認してください。

Q：一時停止機能は何分間有効ですか？ A：最大約5分間です。5分経過すると自動的に通常監視モードに戻ります。

Q：特定の送信機1台だけを削除できますか？ A：個別削除はできません。一度全消去を行い、必要な送信機のみを再登録してください。

Q：金属製のパーティションに設置しても大丈夫ですか？ A：金属面は電波を遮蔽・減衰させるため、推奨されません。金属から離して設置してください。

Q：電池で動作しますか？ A：いいえ。本機（受信機）は付属のACアダプタによる電源供給が必要です。

Q：防水仕様ですか？ A：いいえ、屋内専用の非防水仕様です。浴室など水気のある場所では使用しないでください。
