WBC-S(V) ワイヤレス分配コンセント アイホン ビーナス TAKEX 竹中エンジニアリング [WBC-S(V)]

WBC-S(V) ワイヤレス分配コンセント アイホン ビーナス TAKEX 竹中エンジニアリング [WBC-S(V)]

販売価格: 会員のみ販売

商品詳細

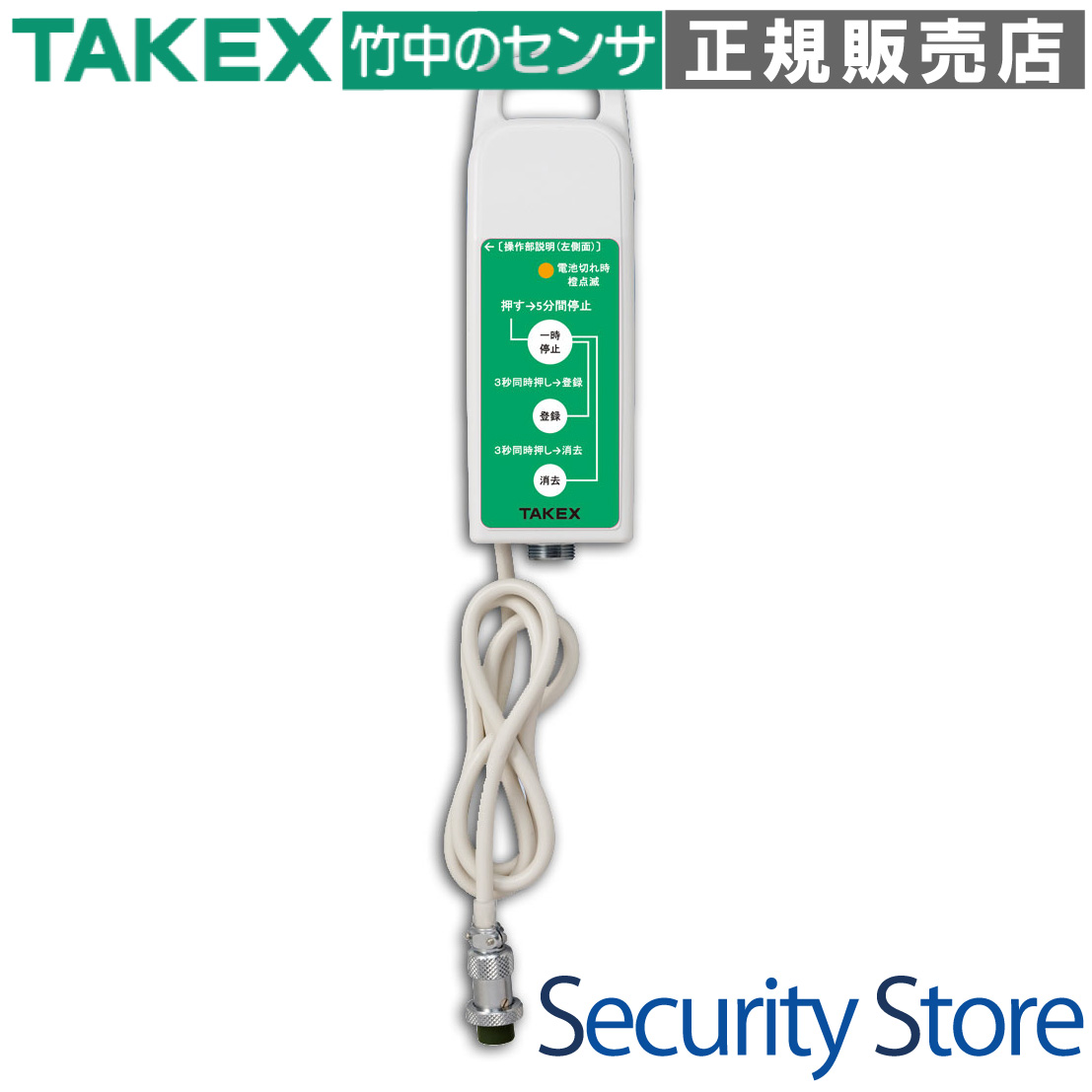

竹中エンジニアリング（TAKEX） ナースコール連動 アイホン ビーナス仕様 ワイヤレス受信機

WBC-S(V) ワイヤレス分配コンセント アイホン ビーナス対応

マットセンサーやベッドセンサーの配線を無線化し、ナースコールシステムへスマートに連動させる分配コンセント一体型受信機です。

壁面のナースコール子機からセンサーまでの配線をワイヤレス化することで、ベッド移動に伴う断線トラブルや転倒リスクを大幅に軽減します。アイホン ビーナス仕様のナースコール受口に直接接続できる専用モデルです。

  • 型番： WBC-S(V)
  • 方式： 315MHz帯 微弱無線方式
  • 接続先： アイホン ビーナス仕様 ナースコール受口
  • 通信距離： 見通し約3m（混信防止設計）
  • 電源： AC100V（専用ACアダプタ付属）

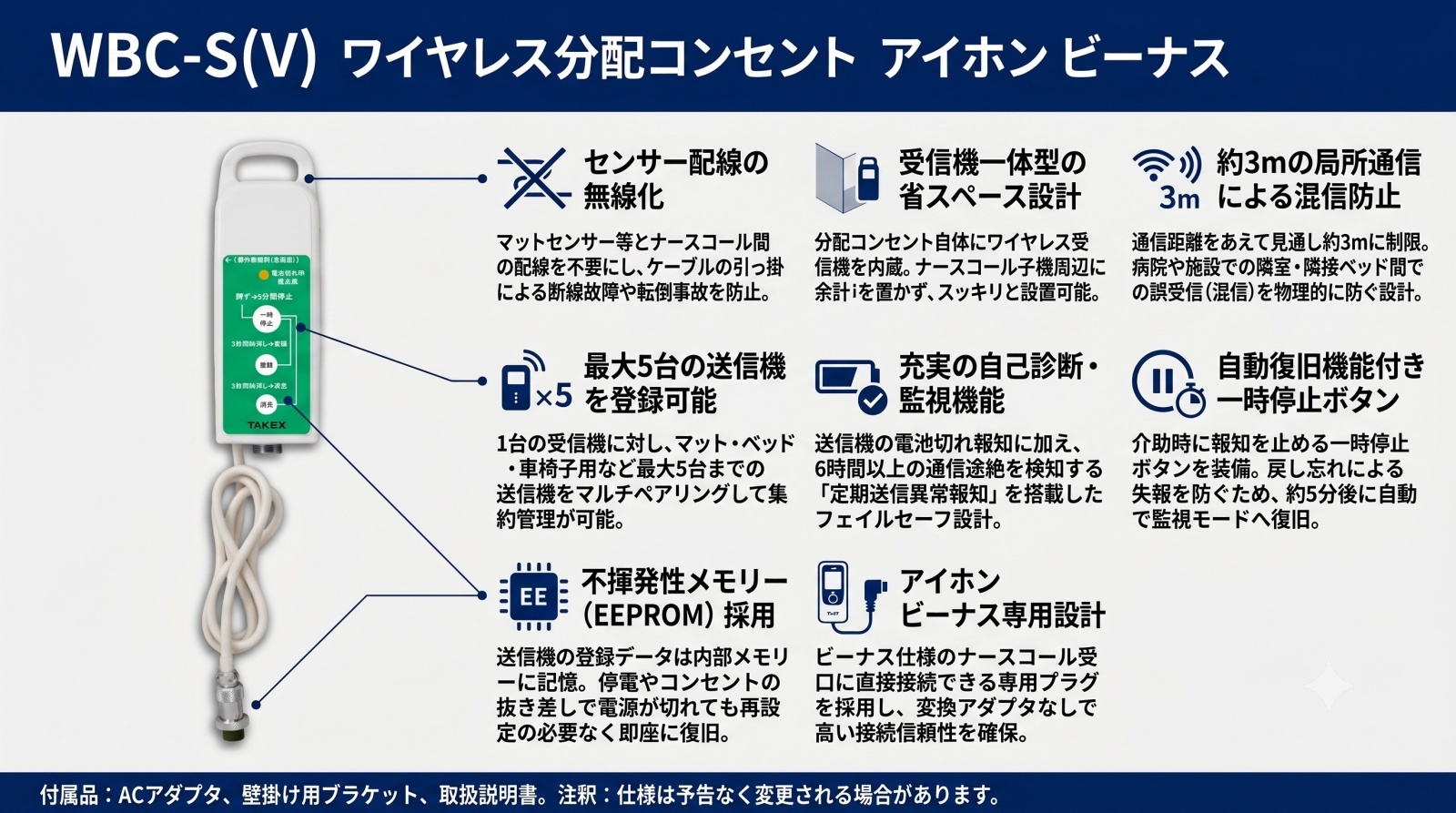

WBC-S(V) ワイヤレス分配コンセント

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 離床センサーのワイヤレス化
  • ベッド移動が頻繁な病室・居室
  • 配線による転倒事故の防止
  • 既存アイホン ビーナス・システムの拡張
  • ナースコール子機周辺の省スペース化

導入前に確認したいポイント

  • 壁側受口が「アイホン ビーナス仕様」か
  • センサー送信機（WBC-T等）が別途必要
  • 設置場所からベッドまでが3m以内か
  • 近傍に大きな金属製遮蔽物がないか
  • AC100V電源コンセントの空きがあるか

特長

センサー配線の無線化による断線故障の低減

マットセンサーやベッドセンサーからナースコールコンセントまでの間をワイヤレス化します。ベッド移動やリネン交換時に発生しやすい「ケーブルの引っ掛け」による断線故障を物理的に排除でき、保守コストの削減と安全性の向上を同時に実現します。

分配コンセントと受信機能のスマートな一体化

ナースコール分配コンセント自体にワイヤレス受信機を内蔵しました。別途受信機を設置するスペースが不要になり、壁面のナースコール周辺をスッキリと整理できます。

隣室との混信を防ぐ「約3m」の局所通信設計

あえて通信距離を見通し約3mに制限した315MHz帯微弱無線を採用しています。これにより、病院や介護施設のように隣接する病室やベッドが密集する環境でも、他人のセンサー信号を誤って受信する「混信（クロスオーバー発報）」を物理的に防ぎます。

最大5台までの送信機マルチペアリング対応

1台のWBC-S(V)に対し、最大5台までのセンサー送信機を登録可能です。ベッド下のマットセンサー、車椅子用センサー、クリップセンサーなど、複数の福祉用具を1つのコンセントへ集約して管理できます。

安心の自己診断機能（電池切れ・定期送信異常報知）

送信機の電池切れを事前に知らせる「電池切れ報知」に加え、送信機からの生存信号を監視する「定期送信異常報知」を搭載。万が一、送信機が圏外に持ち出されたり破壊されたりして通信が途絶えた場合（約6時間）、ナースコール経由で異常を知らせるフェイルセーフ設計です。

スタッフをサポートする一時停止と自動復旧機能

介助や清掃時に一時的に報知を止める「一時停止ボタン」を装備。ボタンの戻し忘れによる失報事故を防ぐため、最大約5分経過すると自動的に通常監視モードへ復旧するタイマー機構が備わっています。

現場環境に配慮した筐体設計とケーブルガイド

本体側面には縦・横方向に対応したケーブル配線溝を配置。ACアダプタのコードを確実に固定でき、予期せぬ脱落を防止します。また、樹脂製の白色筐体は清潔感があり、医療・福祉施設の環境に馴染みます。

信頼性の高い不揮発性メモリー（EEPROM）採用

送信機の登録データは内部の不揮発性メモリー（EEPROM）に記憶されます。停電やコンセントの抜き差しで電源が喪失しても、再設定の手間なく復旧後すぐに使用可能です。

選定時に評価したい強み

  • アイホン ビーナス専用： 変換アダプタ不要で直接接続できる高い信頼性。
  • 断線トラブルの解消： 有線センサー最大のリスクである「断線」を無線化で根本解決。
  • フェイルセーフ： 6時間の生存監視と5分の自動復旧で人的ミスをカバー。
  • 設置の簡便さ： 登録ボタンと一時停止ボタンのみのシンプル操作で現場導入が容易。

動作表示ステータス

LED表示 状態 内容・意味
緑 点灯 待受中（登録あり） 正常に稼働し、送信機からの信号を待っています。
赤/緑 交互点滅 待受中（登録なし） 通電していますが、送信機が1台も登録されていない初期状態です。
赤 点灯 検知信号受信 センサーが反応し、ナースコールへ信号を出力しています。
緑 点滅 一時停止中 一時停止ボタンが押され、報知をマスクしています（最大5分）。
橙 点滅 電池切れ 送信機の電池電圧が低下しています。速やかに交換してください。
赤 点滅 定期送信異常 送信機からの生存信号が6時間以上途絶えています。圏外等の確認が必要です。

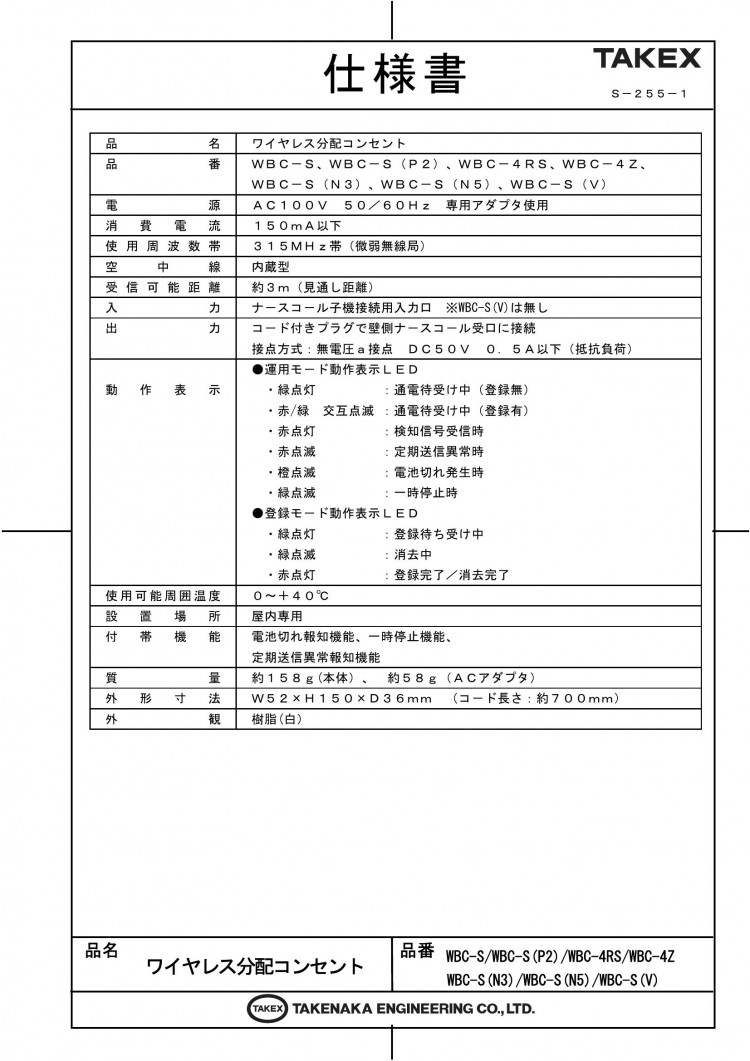

製品仕様

項目 内容
品名 ワイヤレス分配コンセント
品番 WBC-S(V)
電源 AC100V 50/60Hz（専用ACアダプタ付属）
消費電流 150mA以下
使用周波数帯 315MHz帯（微弱無線局）
空中線 内蔵型
受信可能距離 約3m（見通し距離）
入力 無し（※WBC-S(V)はナースコール子機接続用入力口を持ちません）
出力 コード付きプラグで壁側ナースコール受口に接続
接点方式：無電圧a接点 DC50V 0.5A以下（抵抗負荷）
動作表示 運用モードLED（緑・赤・橙）、登録モードLED（緑・赤）
使用可能周囲温度 0℃ 〜 +40℃（結露なきこと）
設置場所 屋内専用
付帯機能 電池切れ報知機能、一時停止機能、定期送信異常報知機能
質量 約158g（本体）、約58g（ACアダプタ）

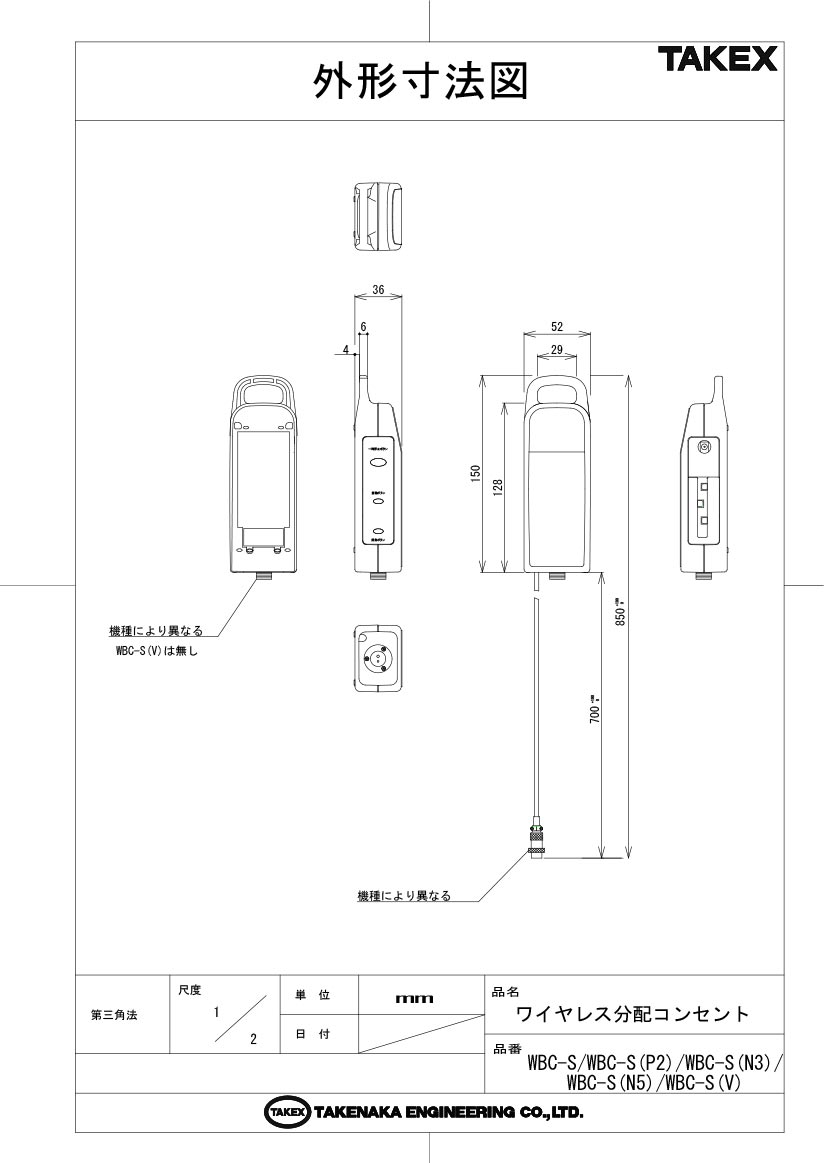

外形寸法 W52 × H150 × D36 mm（出力コード長：約700mm）
外観材質 樹脂（白色）

FAQ

Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約3mです。病院や介護施設での混信（隣のベッドの信号を受信してしまうこと）を防ぐため、あえて短い距離で設計されています。
Q：既存の有線ナースコール子機（押しボタン）を本機に接続できますか？ A：いいえ、WBC-S(V)には子機接続用の入力口はありません。壁側のコンセントを本機が占有する形になります。有線子機を併用したい場合は他のモデルをご検討ください。
Q：アイホン ビーナス以外のナースコールでも使えますか？ A：本型番「WBC-S(V)」はアイホン ビーナス仕様専用です。他のナースコールメーカー（ケアコム等）をご使用の場合は、それぞれの仕様に合わせた別型番をご選定ください。
Q：送信機は何台まで登録できますか？ A：最大5台までペアリング可能です。
Q：電池切れはどうやってわかりますか？ A：送信機の電池が少なくなると、本体の運用モードLEDが「橙色」に点滅してお知らせします。
Q：一時停止ボタンを押した後、戻し忘れたらどうなりますか？ A：自動復旧機能により、最大約5分経過すると自動的に通常の監視状態に戻りますので安心です。
Q：停電で電源が切れた場合、設定はやり直しですか？ A：いいえ、不揮発性メモリーに保存されているため、電源復旧後はそのままご使用いただけます。
Q：LEDが赤色に点滅しているのですが？ A：定期送信異常（生存監視エラー）です。送信機が3m以上離れていないか、電池が切れていないか、または破壊されていないか確認してください。
Q：設置の際に注意すべき環境はありますか？ A：金属製の壁面やスチール家具のすぐ近く、または電子レンジや医療用モーター機器の近くは電波が遮られたりノイズの影響を受けたりする可能性があるため、避けて設置してください。
Q：浴室でも使えますか？ A：いいえ、屋内専用かつ非防水です。湿気の多い場所や水のかかる場所での使用は故障の原因となります。
