WBC-S(N5) ワイヤレス分配コンセント NFR５ピン TAKEX 竹中エンジニアリング [WBC-S(N5)]

WBC-S(N5) ワイヤレス分配コンセント NFR５ピン TAKEX 竹中エンジニアリング [WBC-S(N5)]

販売価格: 会員のみ販売

商品詳細

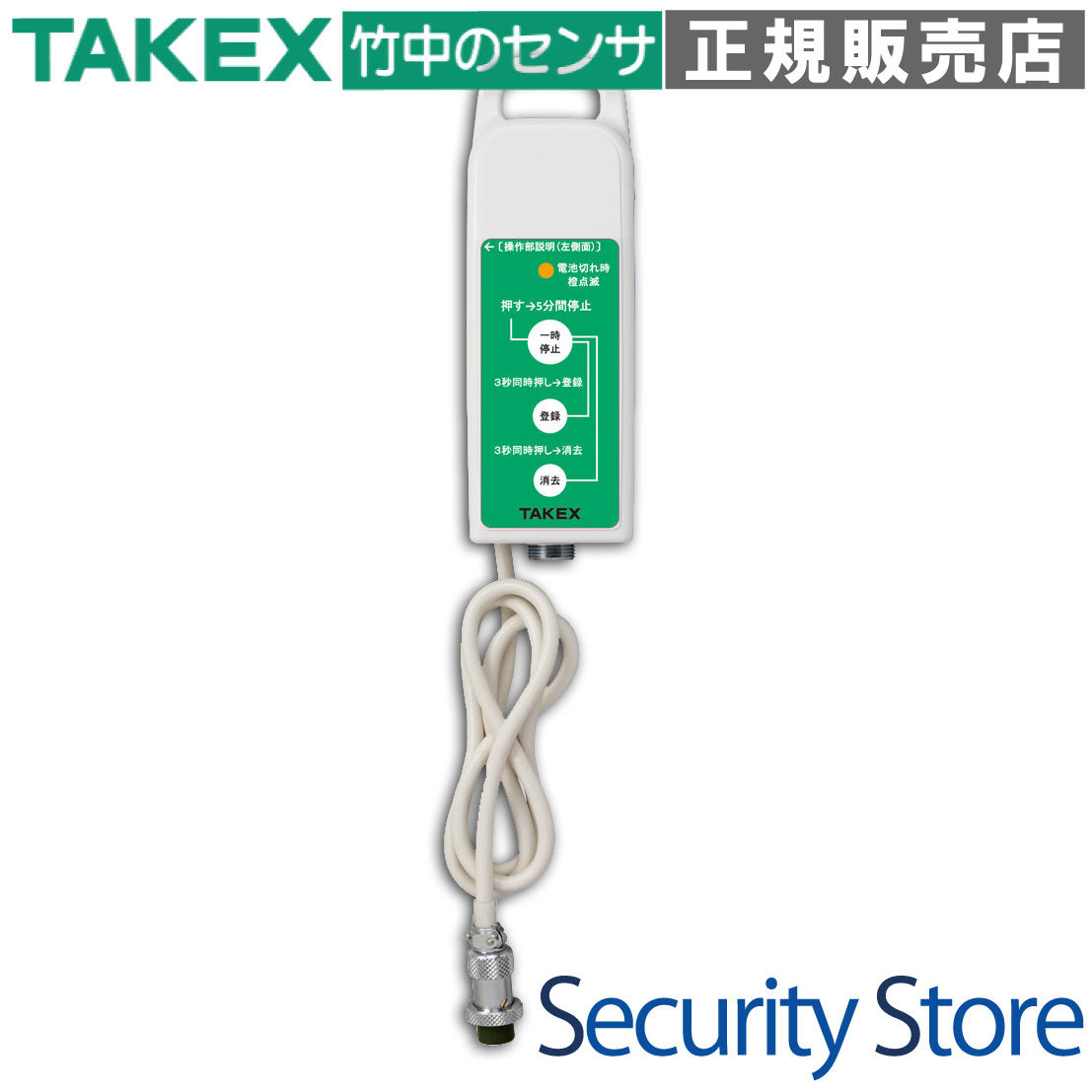

TAKEX（竹中エンジニアリング） ナースコール連動 ワイヤレス受信機 アイホンNFRシリーズ対応

WBC-S(N5) ワイヤレス分配コンセント NFR5ピン

ベッドサイドのセンサー配線を無線化し、ナースコールシステムへの連動をスムーズにするハイブリッド受信機です。アイホンNFRシリーズ（5ピン）に対応し、断線リスクの低減とスタッフの作業効率向上を両立します。

  • 型番： WBC-S(N5)
  • 製品名： ワイヤレス分配コンセント
  • 無線方式： 315MHz帯 微弱無線局（見通し約3m）
  • 対応システム： アイホン NFRシリーズ ハンド型子機 NF-SBA 等
  • 接続先： 5ピン オプション入力口
  • 主な機能： 電池切れ報知、定期送信異常監視、一時停止機能

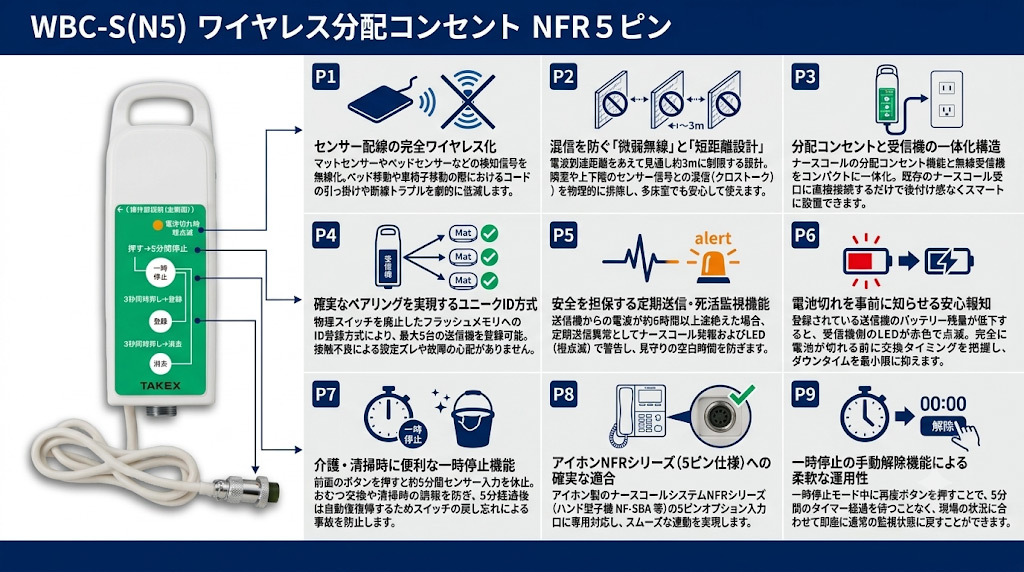

WBC-S(N5) ワイヤレス分配コンセントの製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 離床センサー（マット・ベッド）のワイヤレス化
  • 断線故障が頻発するベッド移動の多い病室
  • ナースコール子機への配線スッキリさせたい現場
  • アイホン製NFRシステム（5ピン）の導入施設

導入前に確認したいポイント

  • 子機のコネクタ形状が「5ピン」であること
  • 送信機との距離が「3m以内」に設置可能か
  • 設置場所付近に大きな金属製遮蔽物がないか
  • AC100V電源が確保できる場所か

特長

センサー配線の完全ワイヤレス化

マットセンサーやベッドセンサーなどの検知信号をワイヤレスで受信し、ナースコールシステムへ連動させます。壁面の子機からセンサーまでの有線配線がなくなるため、ベッド移動や車椅子移動によるコードの引っ掛けや断線トラブルを劇的に低減します。

混信を防ぐ「微弱無線」と「短距離設計」

315MHz帯の微弱無線を採用し、到達距離をあえて「見通し約3m」に制限しています。この設計により、隣室や上下階のセンサー信号との混信（クロストーク）を物理的に排除。多床室や隣接する個室が並ぶ病院・介護施設でも安心して導入いただけます。

分配コンセントと受信機の一体化構造

ナースコールの分配コンセント機能と無線受信機をコンパクトに一体化。既存のナースコール受口に直接接続するだけで設置が完了します。後付け感のないスマートな設置が可能で、現場の美観を損ないません。

確実なペアリングを実現するユニークID方式

物理的なチャンネル設定スイッチを廃止し、フラッシュメモリへのID登録方式を採用しました。最大5台までの送信機を個別に登録でき、振動や接触不良による設定ズレの心配がありません。現場での増設や入れ替えもボタン操作で完結します。

安全を担保する定期送信・死活監視機能

送信機からの電波が約6時間以上途絶えた場合、定期送信異常としてナースコール発報およびLED表示で警告します。「電池が切れていた」「送信機を紛失した」といった監視インフラの喪失をシステムが自動で検知し、見守りの空白時間を防ぎます。

電池切れを事前に知らせる安心報知

送信機のバッテリー残量が低下すると、受信機側のLEDが赤色で点滅します。完全に電池が切れて動作しなくなる前に交換タイミングを把握できるため、現場でのダウンタイムを最小限に抑えることが可能です。

介護・清掃時に便利な一時停止機能

本体前面の一時停止ボタンを押すと、約5分間センサー入力を無視するモードに入ります。おむつ交換や清掃時の誤報を一時的に防ぐことができ、5分経過後は自動で監視モードに復帰するため、スイッチの入れ忘れによる医療事故を防止します。

選定時に評価したい強み

  • 断線防止： 無線化により、最も故障の多いケーブル断線リスクを解消。
  • 高信頼性： 3mの限定通信距離により、誤作動や隣室混信を徹底ガード。
  • 簡単操作： ソフトウェア制御によるペアリングで、物理スイッチの故障を排除。
  • 運用支援： 定期送信監視とオートリセット付き一時停止で、運用の「うっかり」をカバー。

LED表示と動作状態

LED表示 システム状態 意味・対応
緑点灯 正常待機中 1台以上の送信機が正常に登録され、監視を行っている状態です。
赤/緑 交互点滅 未登録状態 送信機が1台も登録されていません。ペアリング作業が必要です。
赤点灯 検知信号受信 送信機からの発報を受信し、ナースコールへ信号を出力しています。
橙点滅 定期送信異常 6時間以上通信が途絶えています。送信機の位置や電源を確認してください。
赤点滅 電池切れ発生 登録済み送信機の電池寿命です。速やかに電池交換を行ってください。
緑点滅 一時停止中 ボタン操作により監視を休止しています。5分後に自動復旧します。

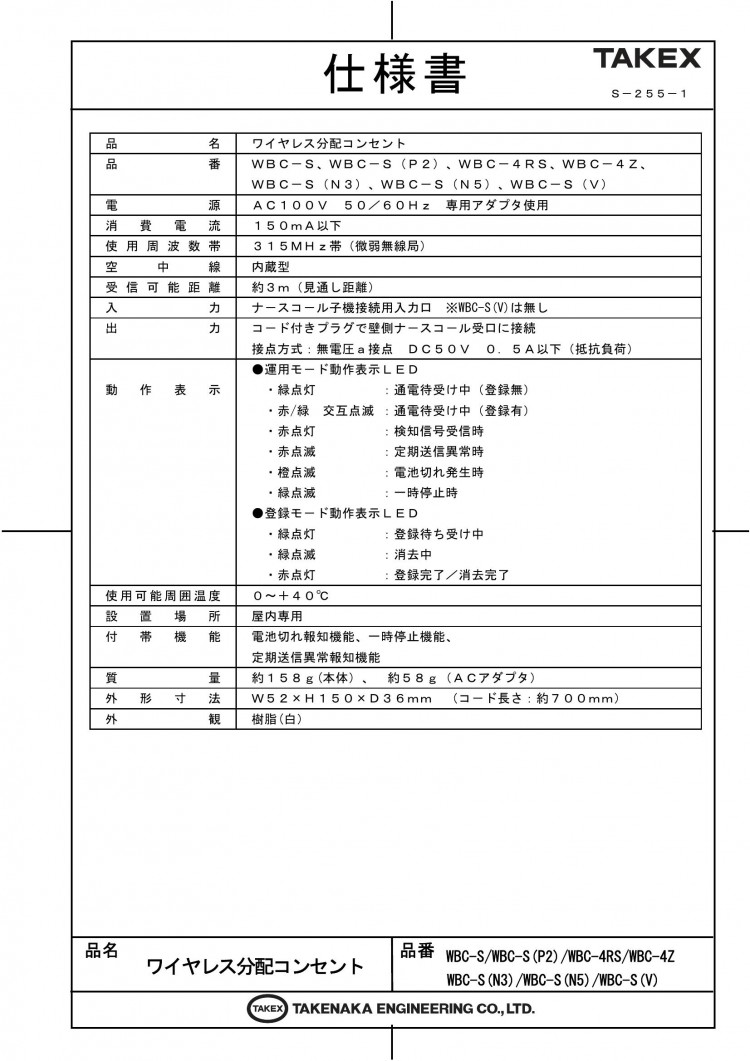

製品仕様

項目 内容
品名 ワイヤレス分配コンセント
品番 WBC-S(N5)
使用電源 AC100V 50/60Hz（専用ACアダプタ付属）
消費電流 150mA以下
使用周波数帯 315MHz帯（微弱無線局）
受信可能距離 約3m（見通し距離・障害物なきこと）
入力口 ナースコール子機接続用入力口（5ピン）
出力 コード付きプラグ（無電圧a接点 DC50V 0.5A以下 抵抗負荷）
付帯機能 電池切れ報知、一時停止機能、定期送信異常報知機能
使用可能周囲温度 0℃ 〜 +40℃（結露・氷結なきこと）

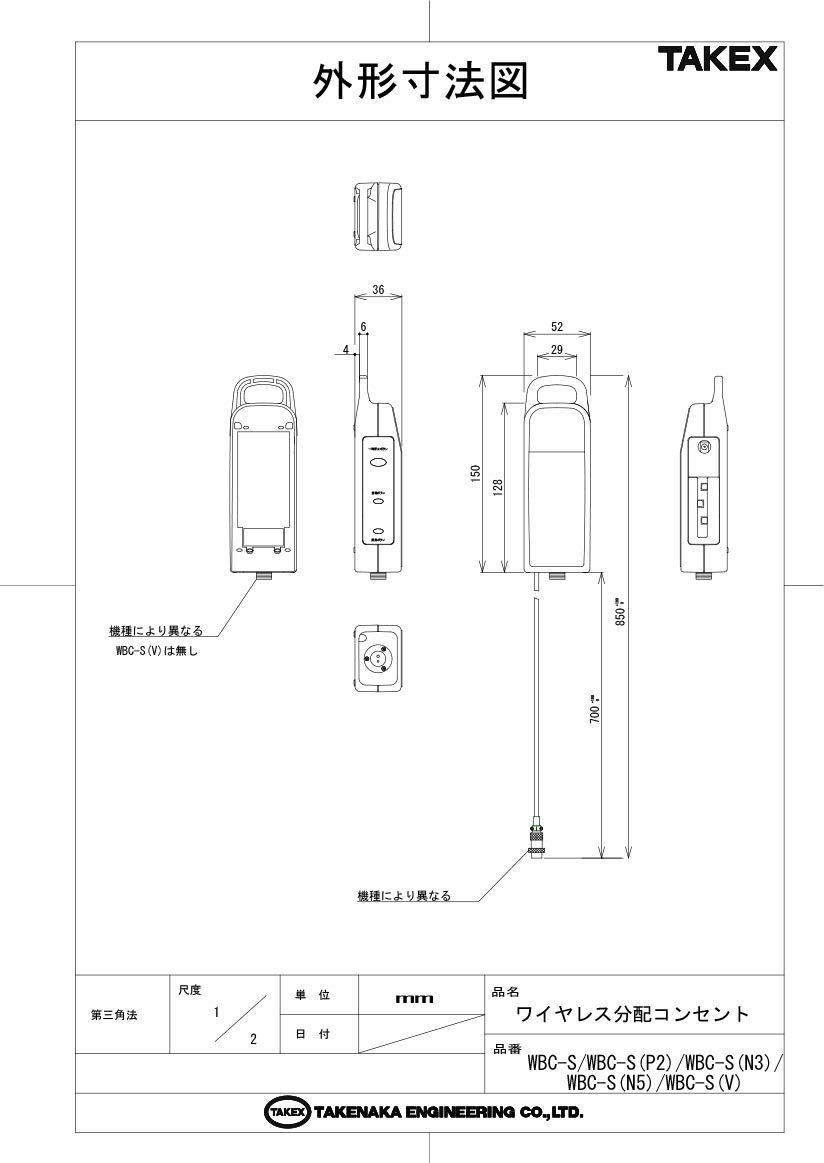

外形寸法 W52 × H150 × D36 mm（コード長 約700mm）
質量 本体：約158g ／ ACアダプタ：約58g
外観材質 樹脂（ホワイト）

FAQ

Q：WBC-S(N5)はどのナースコールメーカーに対応していますか？ A：アイホン製のNFRシリーズ（5ピン仕様）のハンド型子機（NF-SBA等）に対応しています。コネクタ形状が一致することをご確認ください。
Q：送信機は何台まで登録可能ですか？ A：1台の受信機に対して、最大5台までの送信機をペアリングして使用することができます。
Q：電波が届く距離はどのくらいですか？ A：見通しで約3mです。隣接する病室との混信を防ぐため、意図的に限定的な範囲に設定されています。
Q：電池切れの時はどのように分かりますか？ A：本体の運用モードLEDが「赤色で点滅」してお知らせします。送信機側の電池交換を速やかに行ってください。
Q：オレンジ色（橙色）に点滅しているのですが、故障ですか？ A：故障ではなく「定期送信異常」です。送信機からの死活監視信号が6時間以上届いていない状態です。送信機が範囲内にあるか、電源が入っているか確認してください。
Q：一時停止機能は勝手に解除されますか？ A：はい。ボタンを押してから約5分経過すると、自動的に通常の監視モード（緑点灯）に戻ります。これにより、監視の再開忘れを防ぎます。
Q：金属製のパーティション越しでも使えますか？ A：金属は電波を遮断または減衰させるため、推奨されません。送信機と受信機の間に金属物がない見通しの良い位置に設置してください。
Q：ペアリングの解除（登録消去）はできますか？ A：可能です。一時停止ボタンと消去ボタンを同時に3秒以上長押しすることで、登録されているすべての送信機情報を一括で消去できます。
Q：電源は電池ですか？ A：受信機本体はACアダプタ駆動（AC100V）です。送信機側は電池駆動となります。
Q：配線コードの長さはどのくらいありますか？ A：ナースコール受口に接続するコードの長さは約700mmです。
