WBC-4Z ワイヤレス分配コンセント アイホン NFR3ピン TAKEX 竹中エンジニアリング [WBC-4Z]

WBC-4Z ワイヤレス分配コンセント アイホン NFR3ピン TAKEX 竹中エンジニアリング [WBC-4Z]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） ワイヤレス分配コンセント ナースコール連動 アイホン NFR対応

WBC-4Z ワイヤレス分配コンセント（アイホン NFR3ピン仕様）

離床センサーやマットセンサーをワイヤレス化し、アイホン製ナースコールシステム「NFRシリーズ」へ確実に連動させるための受信ゲートウェイです。配線による断線リスクを解消し、介護・看護現場の安全性と作業効率を大幅に向上させます。

  • 型番： WBC-4Z
  • 製品名： ワイヤレス分配コンセント アイホン NFR3ピン
  • 方式： 315MHz帯 微弱無線通信方式（免許不要）
  • 主な用途： マットセンサー・ベッドセンサーの無線化とナースコール報知
  • 対応システム： アイホン NFRシリーズ（3ピン オプション入力）
  • 電源： AC100V（専用ACアダプタ付属）

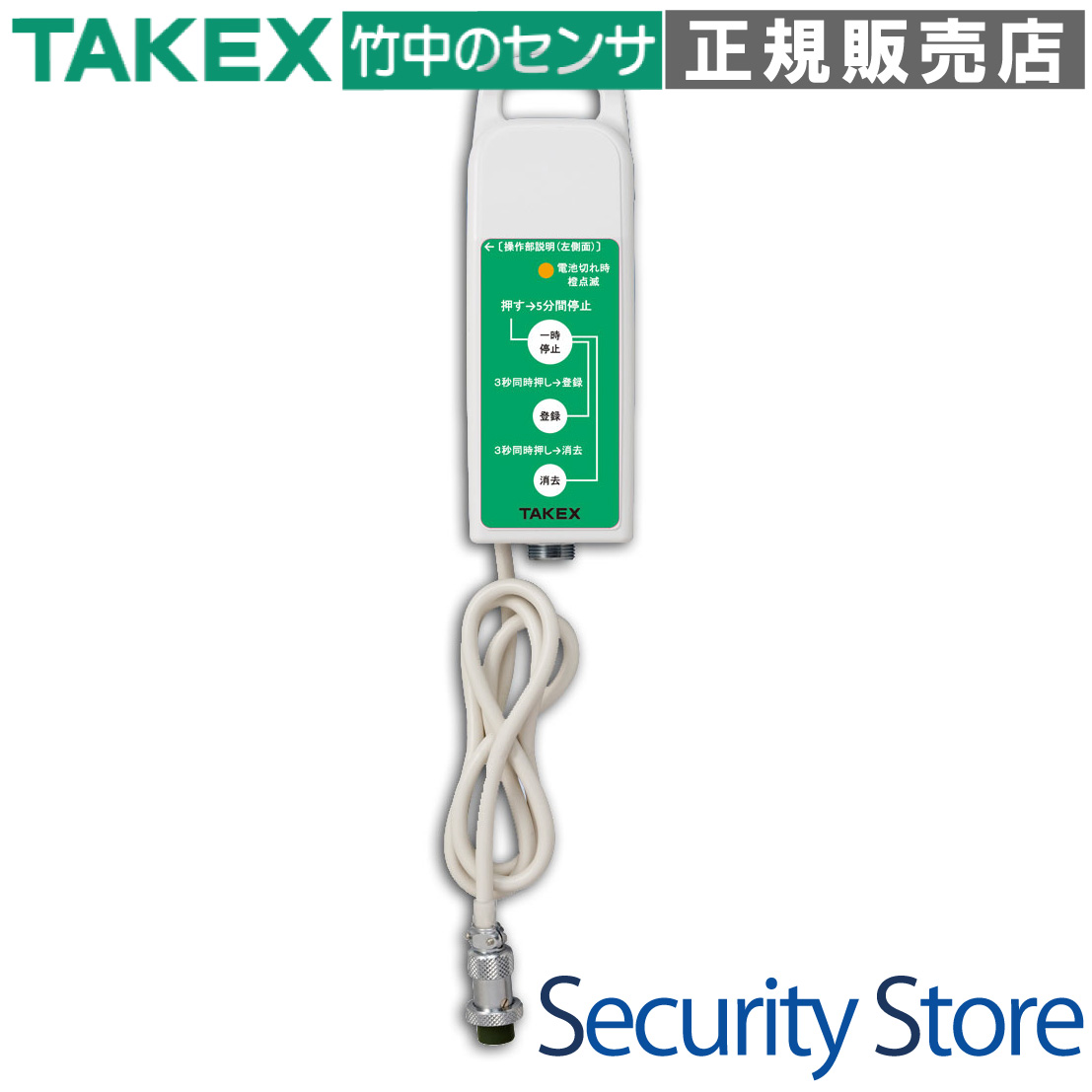

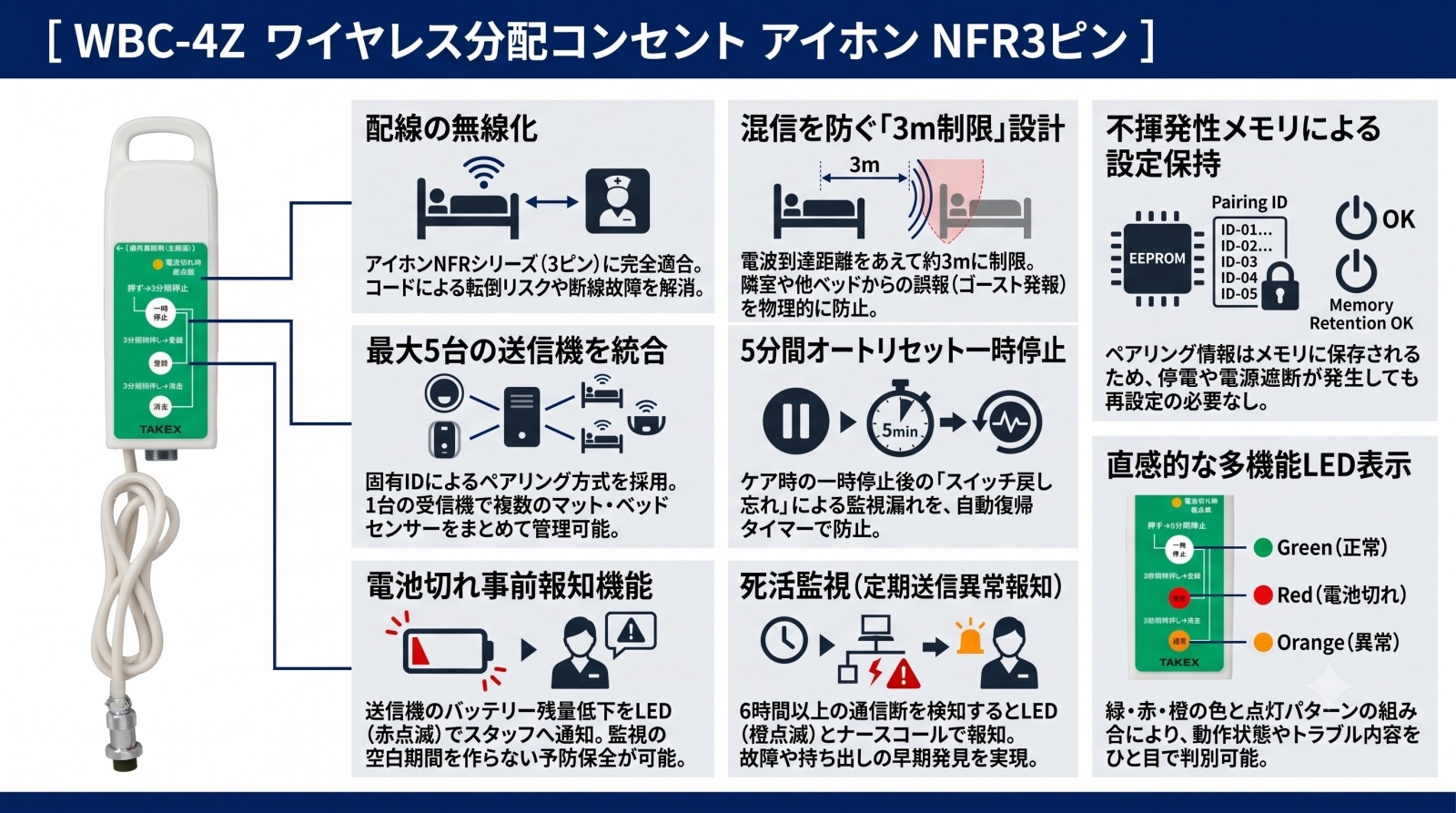

WBC-4Z ワイヤレス分配コンセント 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 離床センサーのコードによる転倒リスクを防止したい現場
  • ベッド移動が頻繁で、有線コードの断線故障に悩んでいる施設
  • 既存のアイホン NFRシステムにセンサーを後付けしたい場合
  • 複数台のセンサーを1つの呼び出し口に統合したい場合

導入前に確認したいポイント

  • 接続先のナースコール子機が「3ピン」仕様であること
  • 送信機（センサー側）から本機までの距離が3m以内であること
  • 周囲に電波を遮断する大きな金属製の家具がないこと
  • AC100Vの電源が確保できる場所であること

特長

ナースコール配線の無線化による安全性向上

マットセンサーやベッドセンサーから壁面のナースコール子機までの配線を無線化します。足元のコードがなくなることで、患者様の転倒リスクやスタッフの躓きを防止するだけでなく、ベッド移動時に発生しやすいコードの引きちぎりや断線故障を大幅に低減します。

混信や誤報を物理的に防ぐ「3m制限」設計

電波到達距離を「見通し約3m」に最適化しています。あえて距離を制限することで、隣接する病室や別のベッドの信号を誤って受信する「ゴースト発報」を物理層レベルで排除し、多床室でも安心して運用できる信頼性を確保しています。

ユニークID登録方式による確実なペアリング

送信機ごとに固有のIDを登録する方式を採用しています。最大5台までの送信機を1台のWBC-4Zに紐付け可能で、物理的なチャンネル設定ミスによる混信リスクがありません。不揮発性メモリへの書き込みのため、停電時も設定が失われることはありません。

運用を止めない「電池切れ事前報知」機能

センサー送信機のバッテリー電圧低下を検知すると、本体のLEDが赤色に点滅してスタッフへ通知します。完全に電池が切れて動作不能になる前に交換を促すため、監視体制の空白期間を作らせない予防保全が可能です。

死活監視を自動化する「定期送信異常報知」

送信機からの定期的なヘルスチェック信号（ハートビート）を監視しています。約6時間以上信号が途絶えた場合には「橙点滅」とナースコール発報で異常を知らせます。送信機の持ち出しや故障、意図しない遮蔽による通信断を早期に発見できます。

ヒューマンエラーを防ぐ「5分間オートリセット一時停止」

ケア時やシーツ交換時に一時的に発報を止める「一時停止ボタン」を搭載。一時停止中は緑LEDが点滅し、最大約5分が経過すると自動的に監視モードへ復帰します。スイッチの入れ忘れによる離床の見逃し（医療事故）をシステム側で防止します。

選定時に評価したい強み

  • 医療現場専用設計： アイホン NFR 3ピン接続環境に完全適合。
  • 高い耐干渉性： 315MHz帯微弱無線と厳密な到達範囲管理により、医療機器への影響を抑制。
  • 直感的な状態表示： LEDの点灯・点滅パターンだけで障害内容（電池切れ、通信断など）を瞬時に判別。
  • 確実な施工性： 専用ACアダプタのケーブル溝や、柔軟な取付位置選定が可能な筐体設計。

施工・設置ガイド

本機は微弱電波を使用するため、取付位置が通信品質に直結します。以下のガイドに従って施工してください。

確認項目 この製品での考え方
設置高さ 床面から1m以上の位置を推奨します。送信機（ベッドサイド）との間に障害物がないようにしてください。
金属物の回避 スチール家具や金属板の直上、RC壁の直近などは電波が著しく減衰するため避けてください。
ケーブル配線 本体側面の「ケーブル溝」にDCコードを確実に通し、断線やコネクタへの負荷を防止してください。
アイホン接続 子機のオプション入力（3ピン）にプラグをガイドに合わせて真っ直ぐ挿入してください。

LED動作ステータス

LED表示状態 システムの状態
緑点灯 通電待受中（送信機登録あり・正常動作中）
赤／緑 交互点滅 通電待受中（送信機登録なし・初期状態）
赤点灯 検知信号受信時（ナースコール発報中）
赤点滅 電池切れ発生（送信機側の電池交換が必要）
橙点滅 定期送信異常（6時間以上の通信断検知）
緑点滅 一時停止中（最大約5分後に自動復旧）

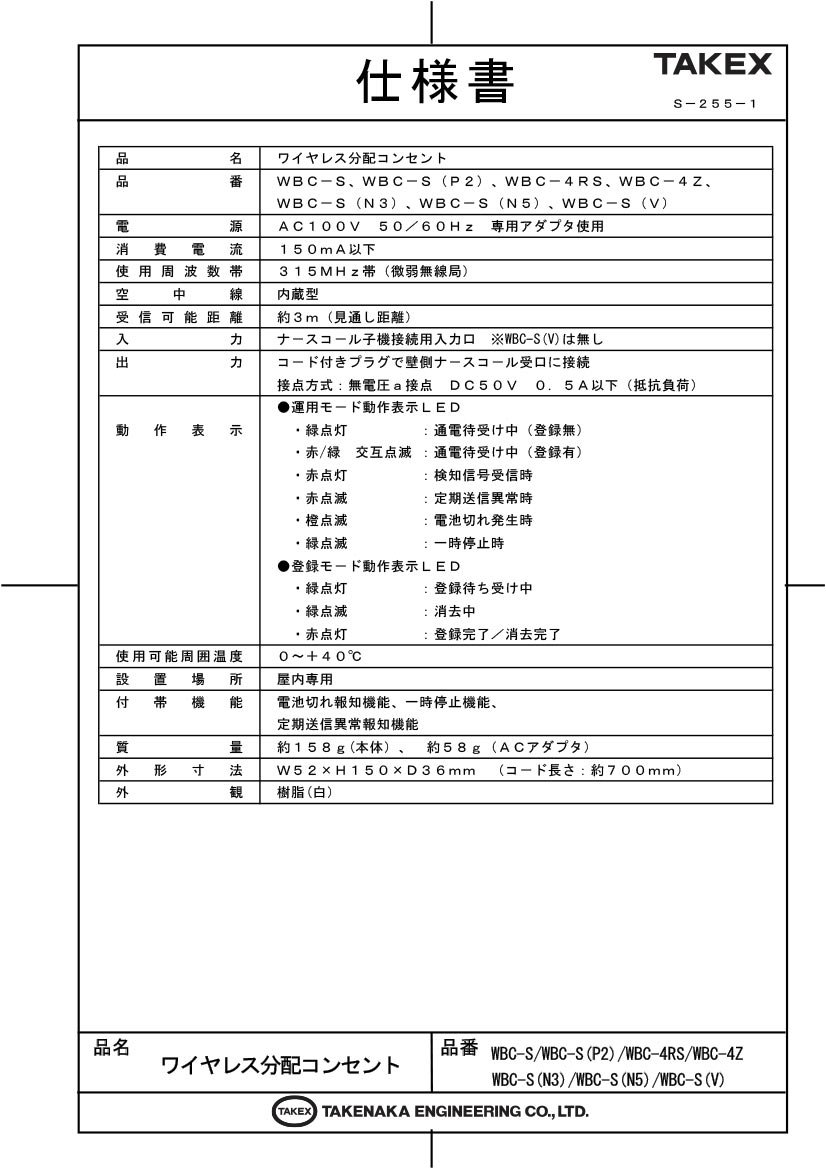

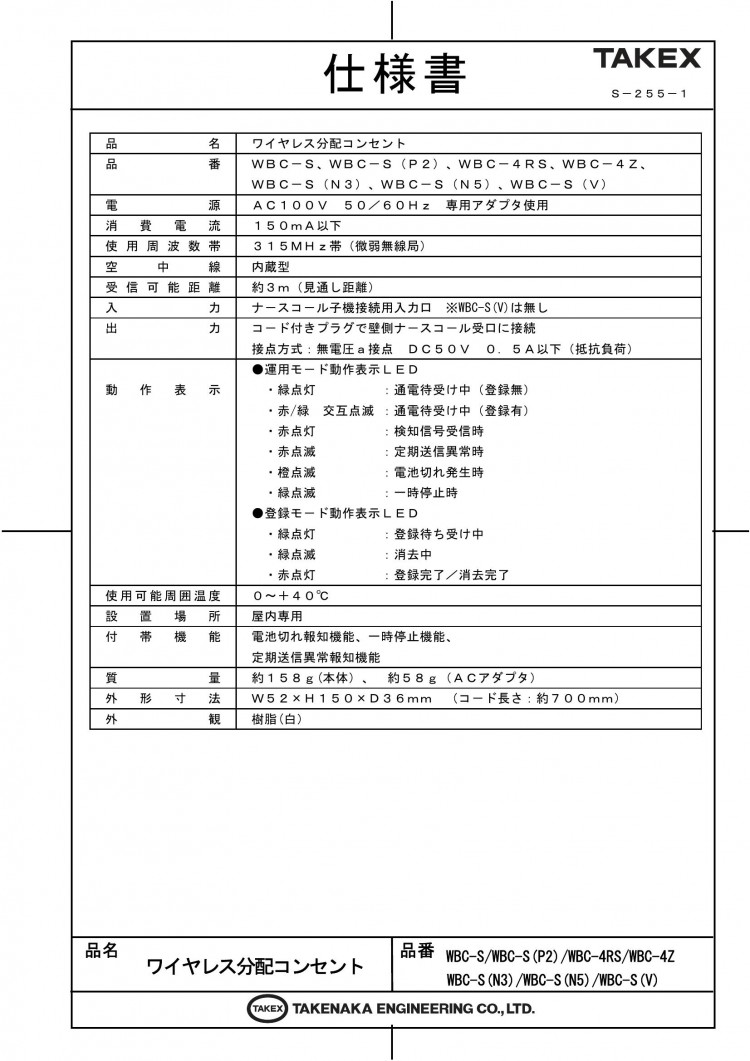

製品仕様

項目 内容
品名 ワイヤレス分配コンセント
品番 WBC-4Z
電源 AC100V 50/60Hz（専用アダプタ付属）
消費電流 150mA以下
使用周波数帯 315MHz帯（微弱無線局）
空中線 内蔵型パターンアンテナ
受信可能距離 約3m（見通し距離）
入力 ナースコール子機接続用入力口
出力 コード付きプラグ（アイホン NFR 3ピン対応）
接点方式：無電圧a接点 DC50V 0.5A以下（抵抗負荷）
使用可能周囲温度 0〜+40℃（結露・氷結なきこと）
設置場所 屋内専用
付帯機能 電池切れ報知機能、一時停止機能、定期送信異常報知機能
質量 本体：約158g、ACアダプタ：約58g

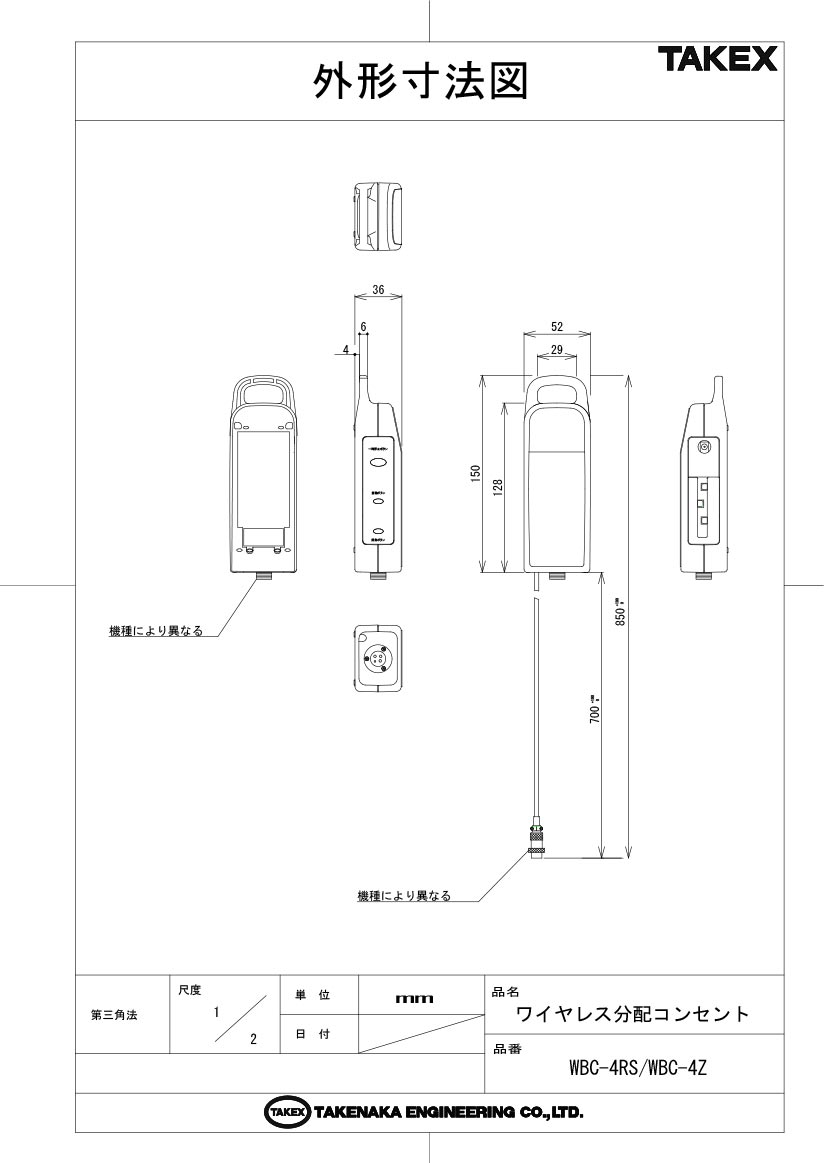

外形寸法 W52 × H150 × D36 mm（コード長：約700mm）
材質 / 外観 難燃性樹脂（ホワイト）

FAQ

Q：電波の到達距離はどのくらいですか？ A：見通しで約3mです。隣室との混信を防ぐため、あえて短い距離で設計されています。
Q：送信機は何台まで登録できますか？ A：1台の受信機に対し、最大5台までの送信機を登録して運用することが可能です。
Q：一時停止機能はどのように解除されますか？ A：ボタンを押すと5分間のタイマーが作動し、自動的に通常モードへ戻ります。手動で即座に解除することも可能です。
Q：橙色のLEDが点滅しているのは故障ですか？ A：定期送信異常です。約6時間以上、登録された送信機からの信号を受信できていません。電池切れや距離、遮蔽物を確認してください。
Q：電池切れ通知が出た場合、どうすればいいですか？ A：送信機側の電池を交換してください。交換後に送信機をテスト発報させると受信機側の表示がリセットされます。
Q：どのようなナースコールに接続できますか？ A：本モデル（WBC-4Z）は、アイホン製NFRシリーズの3ピンオプション入力口に対応しています。
Q：停電した際にペアリング情報は消えませんか？ A：不揮発性メモリを使用しているため、電源が切れても登録情報は保持されます。
Q：スチール製のベッド柵に取り付けても大丈夫ですか？ A：金属は電波を反射・遮断するため、受信感度が低下する恐れがあります。可能な限り金属面から離して設置してください。
Q：ナースコールの呼出音が鳴りっぱなしになります。 A：誘導負荷（リレー等）を直接駆動して接点が溶着しているか、接続プラグが不完全な可能性があります。定格を確認してください。
Q：防水機能はありますか？ A：本機は屋内専用・非防水です。加湿器の近くや水がかかる場所への設置は避けてください。
