WBC-4RS ワイヤレス分配コンセント ケアコム アナログ 4ピン TAKEX 竹中エンジニアリング [WBC-4RS]

WBC-4RS ワイヤレス分配コンセント ケアコム アナログ 4ピン TAKEX 竹中エンジニアリング [WBC-4RS]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ケアコム対応 ワイヤレス受信機 ナースコール連動 アナログ4ピン

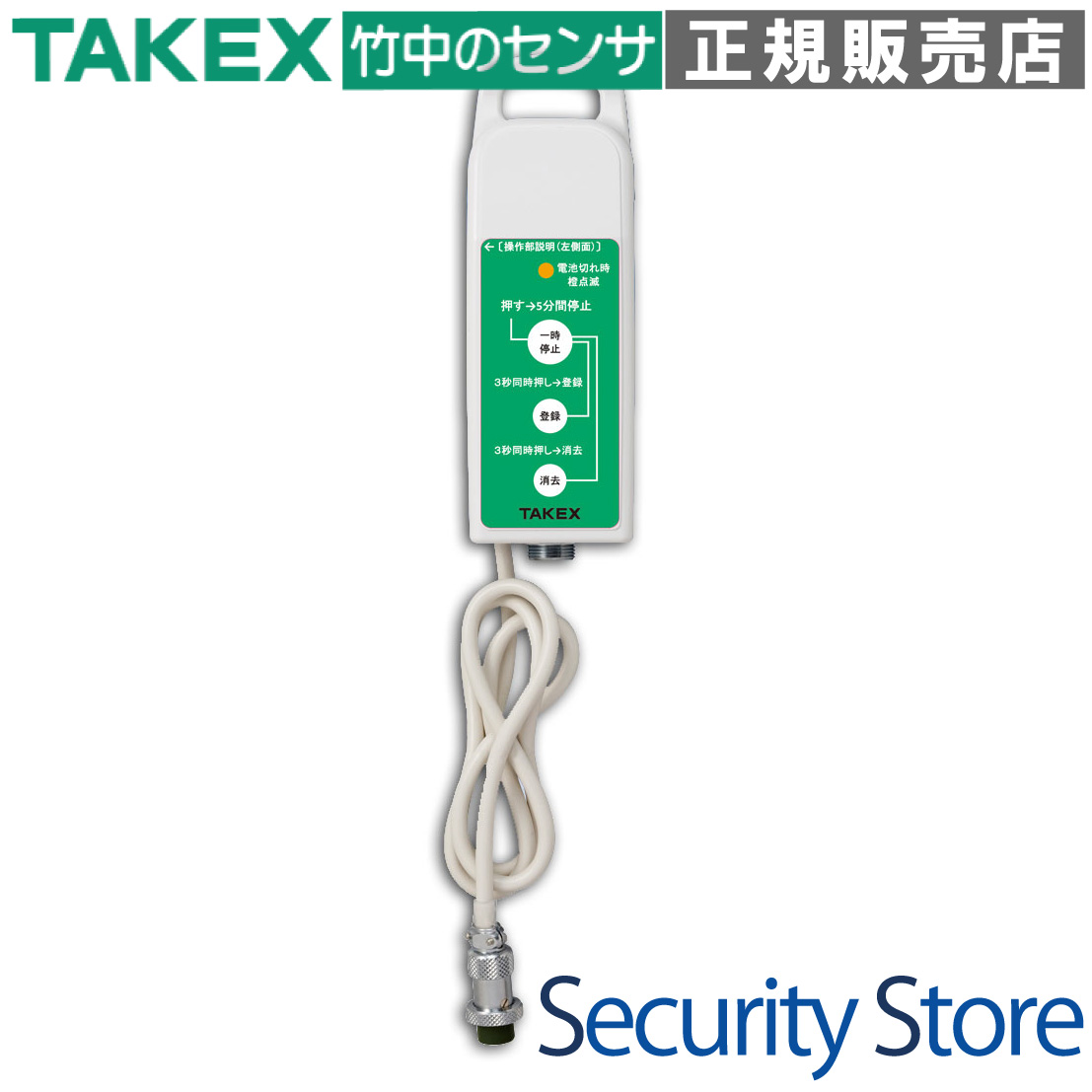

WBC-4RS ワイヤレス分配コンセント ケアコム アナログ 4ピン対応

マットセンサーやベッドセンサーの検知信号をワイヤレスで受信し、ケアコム製アナログナースコールシステムへ確実に中継するハイブリッド型受信機です。壁面ジャックからベッドまでの配線を無線化することで、断線リスクを大幅に軽減し、安全な介護環境を実現します。

  • 型番： WBC-4RS
  • 製品名： ワイヤレス分配コンセント
  • 対応システム： ケアコム アナログ ナースコールシステム（4ピン仕様）
  • 通信方式： 315MHz帯 微弱無線通信（免許不要）
  • 設置場所： 屋内専用（ベッドサイド壁面）
  • 最大登録数： 送信機 最大5台までペアリング可能
WBC-4RS ワイヤレス分配コンセント

資料ダウンロード

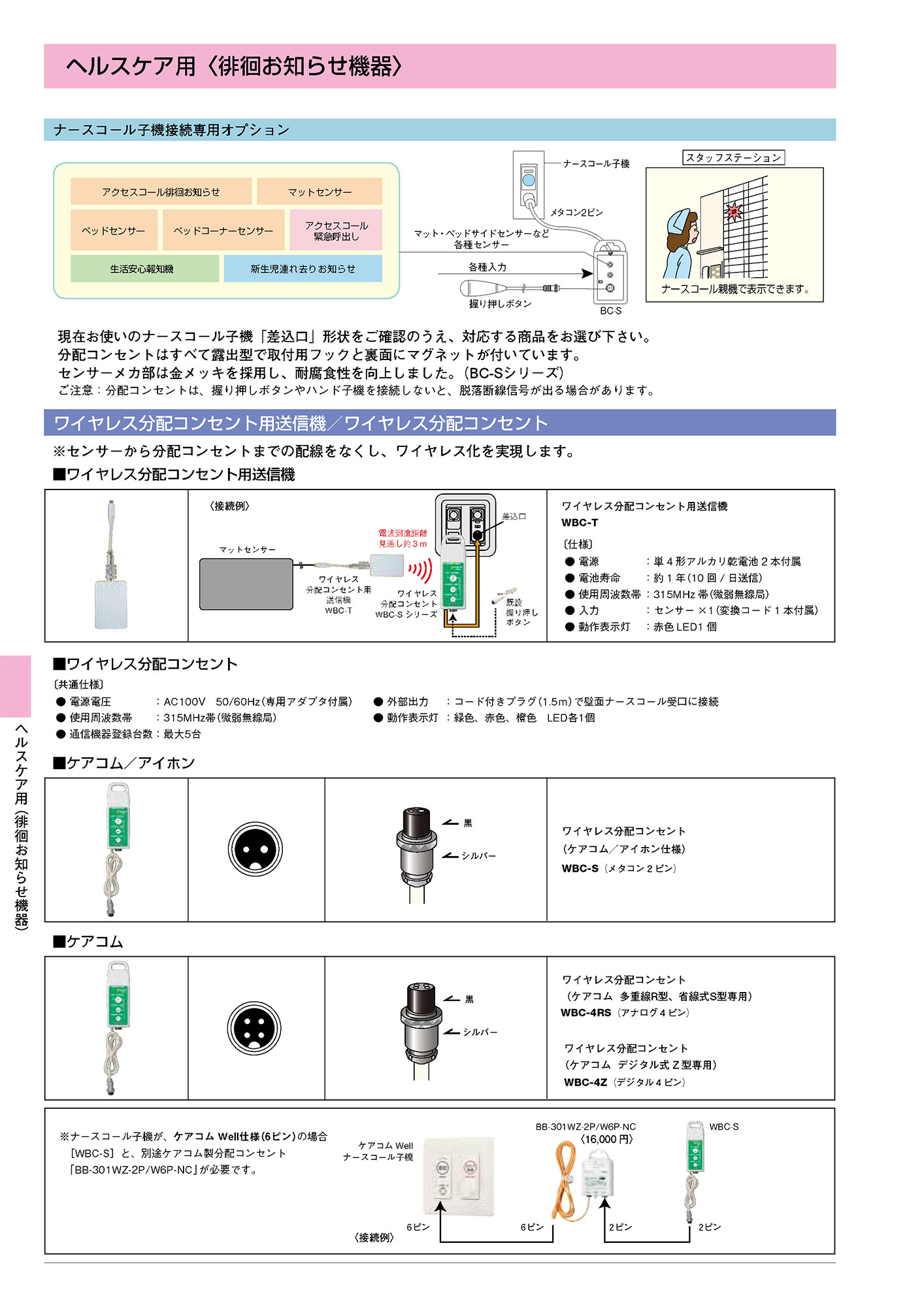

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 病院・介護施設での離床検知連動
  • ベッド移動が頻繁な多床室の運用
  • 有線ケーブルの断線故障が多発する現場
  • 既存のケアコム4ピンシステムの無線化

導入前に確認したいポイント

  • ナースコール子機が「アナログ4ピン」であること
  • 送信機との距離が「見通し3m以内」であること
  • 設置場所の周囲に金属製遮蔽物がないこと
  • 送信機（WBC-T等）を別途用意していること

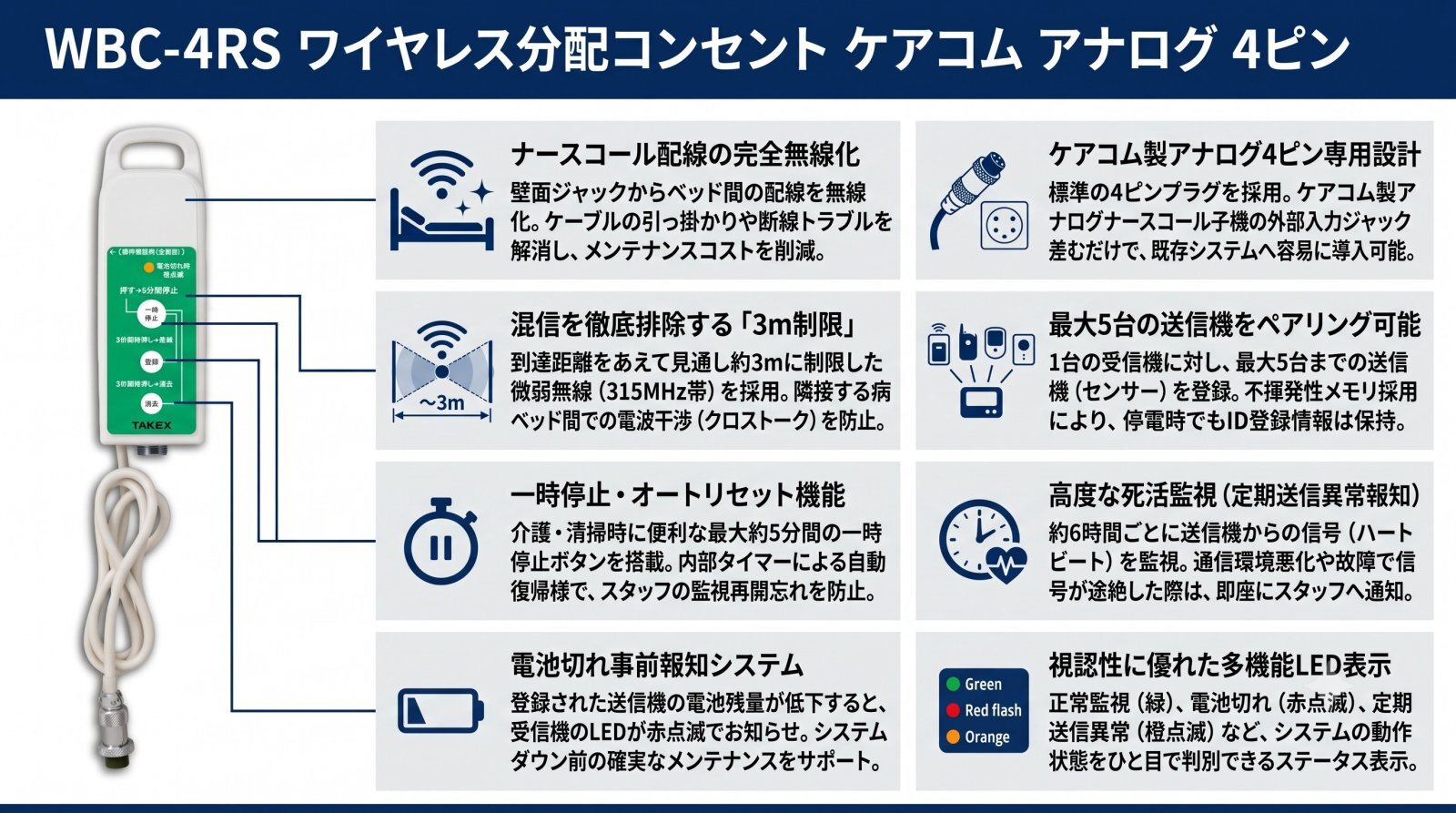

特長

ナースコール配線の完全無線化を実現

壁面のナースコール子機からベッドサイドのセンサーまでの間を無線化します。これにより、ベッド移動や車椅子の通過に伴うケーブルの引っ掛かりや断線トラブルを物理的に解消し、メンテナンスコストの削減に寄与します。

ケアコム製アナログシステムに直接接続

分配コンセントとワイヤレス受信機を一体化した設計。標準の4ピンプラグを採用しており、ケアコム製アナログナースコール子機の外部入力ジャックに差し込むだけで、簡単にシステムへ組み込むことが可能です。

混信を防ぐ「微弱無線」と「3m制限」

あえて到達距離を見通し約3mに制限した315MHz帯微弱無線を採用。隣接する病室や別のベッドとの電波干渉（クロストーク）を物理的に防ぎ、誤報のリスクを最小限に抑えたフェイルセーフ設計となっています。

物理スイッチを排除した安心のID登録方式

不揮発性メモリによるユニークIDペアリング方式を採用。DIPスイッチのような物理的設定ミスや経年劣化による接触不良の懸念がなく、最大5台までの送信機を1台の受信機に確実に紐付けることができます。

現場の負担を減らす「一時停止・オートリセット」

清掃や体位変換時に便利な一時停止機能を搭載。ボタン一つで最大約5分間報知を停止できます。時間は内部タイマーで自動復旧するため、スタッフの「監視再開忘れ」によるヒューマンエラーをシステム側で防止します。

死活監視を支える「定期送信異常報知」

送信機からのハートビート信号を約6時間ごとに監視。万が一、電池切れや通信環境の悪化により信号が途絶した場合は、LED表示とナースコール発報でスタッフに知らせる高度な自己診断機能を備えています。

選定時に評価したい強み

  • 信頼性： 電波到達距離を厳密に管理し、病室間での誤報を徹底排除
  • 保守性： 電池切れや定期送信異常を事前に検知するウォッチドッグ機能
  • 施工性： 専用の配線溝やマグネット取付対応により、現場での美観と安全を両立
  • 拡張性： 1台の受信機に対し、最大5台までの送信機を登録可能

LED表示の状態遷移（動作状態の確認）

LED表示 システムステータス 対応・判断基準
緑点灯 正常監視中 通電しており、送信機が正常に登録されています。
赤/緑 交互点滅 未登録状態 電源は正常ですが、送信機のIDが1台も登録されていません。
赤点滅 電池切れ報知 登録されている送信機の電池残量が低下しています。早めの交換を推奨します。
橙点滅 定期送信異常 6時間以上、電波を受信できていません。通信圏外や故障の可能性があります。
緑点滅 一時停止中 最大5分間のマスキング状態です。時間経過で自動復帰します。

製品仕様

項目 内容
品名 ワイヤレス分配コンセント
品番 WBC-4RS
電源 AC100V 50/60Hz（専用ACアダプタ付属）
消費電流 150mA以下
使用周波数帯 315MHz帯（微弱無線局）
空中線 内蔵型パターンアンテナ
受信可能距離 約3m（見通し距離）
入力 ナースコール子機接続用入力口（WBC-4RS標準装備）
出力 コード付きプラグ（ケアコム アナログ 4ピン）
接点方式：無電圧a接点 DC50V 0.5A以下（抵抗負荷）
使用可能周囲温度 0℃ 〜 +40℃（結露・氷結なきこと）
設置場所 屋内専用
付帯機能 電池切れ報知機能、一時停止機能（自動復旧付）、定期送信異常報知機能
質量 本体：約158g、ACアダプタ：約58g
外形寸法 W52 × H150 × D36 mm（コード長さ：約700mm）
外観材質 難燃性樹脂（ホワイト系）

FAQ

Q：ケアコムのどのナースコールシステムでも使えますか？ A：本製品はケアコム製のアナログ4ピン仕様に対応しています。デジタルのナースコールシステムや、異なるピン数のジャックには接続できませんので、現地の仕様を必ずご確認ください。
Q：電波は何メートルくらい届きますか？ A：見通し距離で約3mです。病室内のベッドから壁面ジャックまでの通信を想定した「微弱無線」設計となっており、隣室との混信を防ぐための仕様です。
Q：1台の受信機に何台まで送信機を登録できますか？ A：最大5台までの送信機（WBC-T等）を登録・管理することが可能です。
Q：一時停止機能は何分間で自動復旧しますか？ A：最大約5分間です。5分経過すると内部タイマーによって自動的に監視状態（緑点灯）に戻ります。
Q：LEDが橙色（オレンジ）に点滅していますが、どういう意味ですか？ A：定期送信異常（ハートビート異常）です。登録されている送信機から6時間以上電波が届いていない状態です。送信機が圏外にあるか、電池が完全に切れている可能性があります。
Q：電池切れはどうやってわかりますか？ A：送信機の電池が少なくなると、受信機のLEDが「赤点滅」してお知らせします。システムがダウンする前に速やかに電池交換を行ってください。
Q：金属製の棚の後ろに設置しても大丈夫ですか？ A：本機は微弱無線を使用しているため、金属による遮蔽に非常に敏感です。金属製の家具や医療用カートなどの間に挟まれないよう、見通しの良い高さに設置してください。
Q：特定の送信機1台だけを個別に消去できますか？ A：個別のID指定消去には対応しておりません。登録内容を変更する場合は、一度「全消去」を行ってから、再度必要な送信機をペアリングし直してください。
Q：停電した時に設定（ID登録）は消えてしまいますか？ A：いいえ、ID情報は不揮発性メモリに保存されているため、電源が切れても設定が消えることはありません。
Q：ACアダプタを使わずに電池で動作させることはできますか？ A：本製品（受信機）は電池駆動には対応しておりません。付属の専用ACアダプタを必ずご使用ください。
