竹中エンジニアリング (TAKEX) パッシブセンサー高天井対応面警戒 (20m) 屋内・半屋外

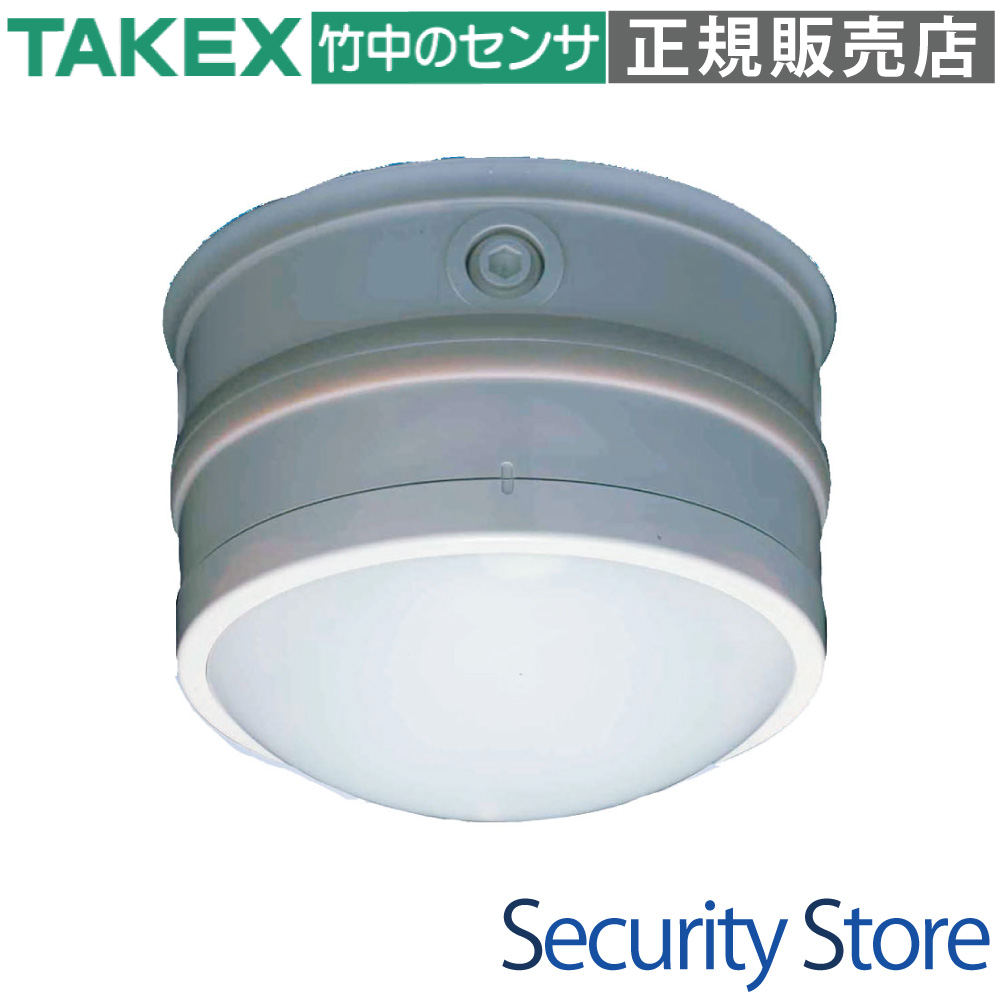

PA-8420 高所取付用パッシブセンサー面警戒型

PA-8420は、独自の高密度警戒エリア構成により、従来のセンサーでは困難だった最大8mの高所設置を実現したパッシブセンサーです。吹き抜けホールやロビー、トラックヤードの軒下など、広範囲かつ高い天井を持つ法人施設において、確実な面警戒（カーテン状警戒）を提供します。

型番： PA-8420
方式： パッシブインフラレッド方式（クワッドミラー＋カウント処理）
主な用途： 吹き抜けホール、イベントスペース、倉庫、トラックヤード、体育館
設置高さ： 4m 〜 8m
電源電圧： DC9V 〜 30V（無極性）

資料ダウンロード

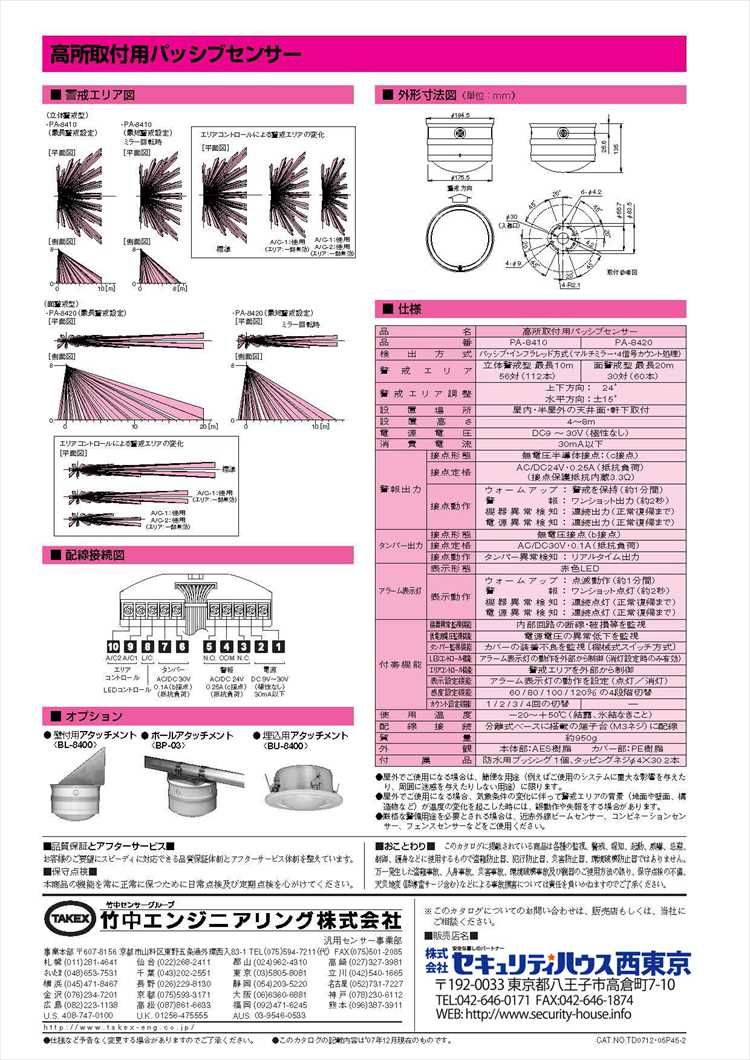

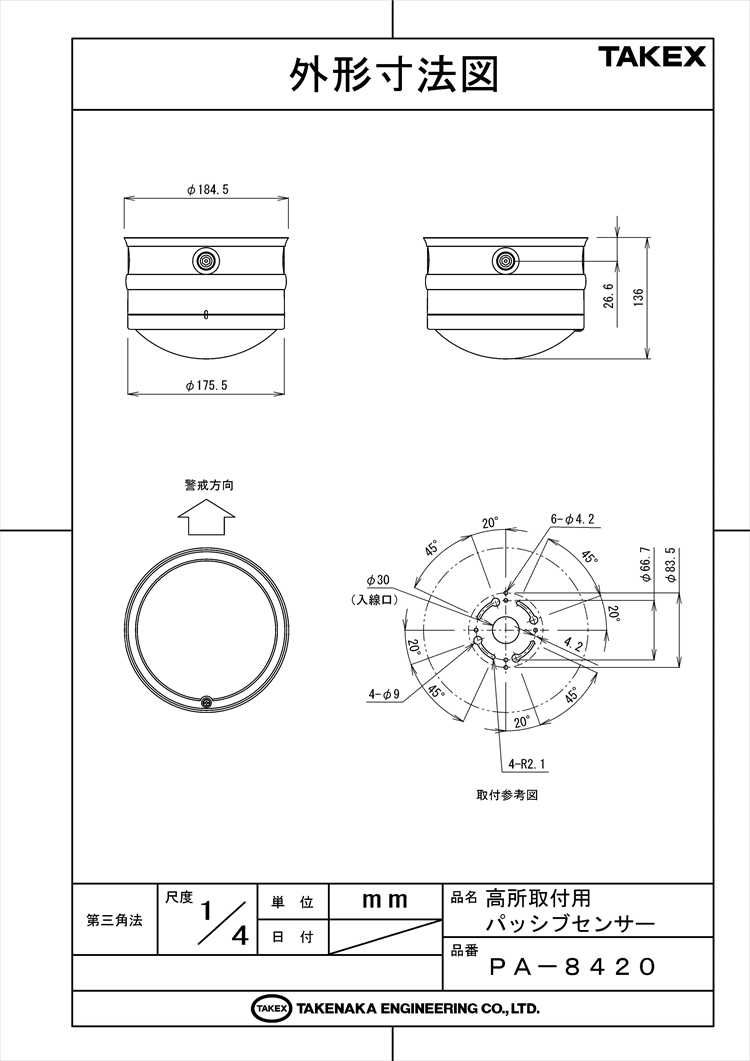

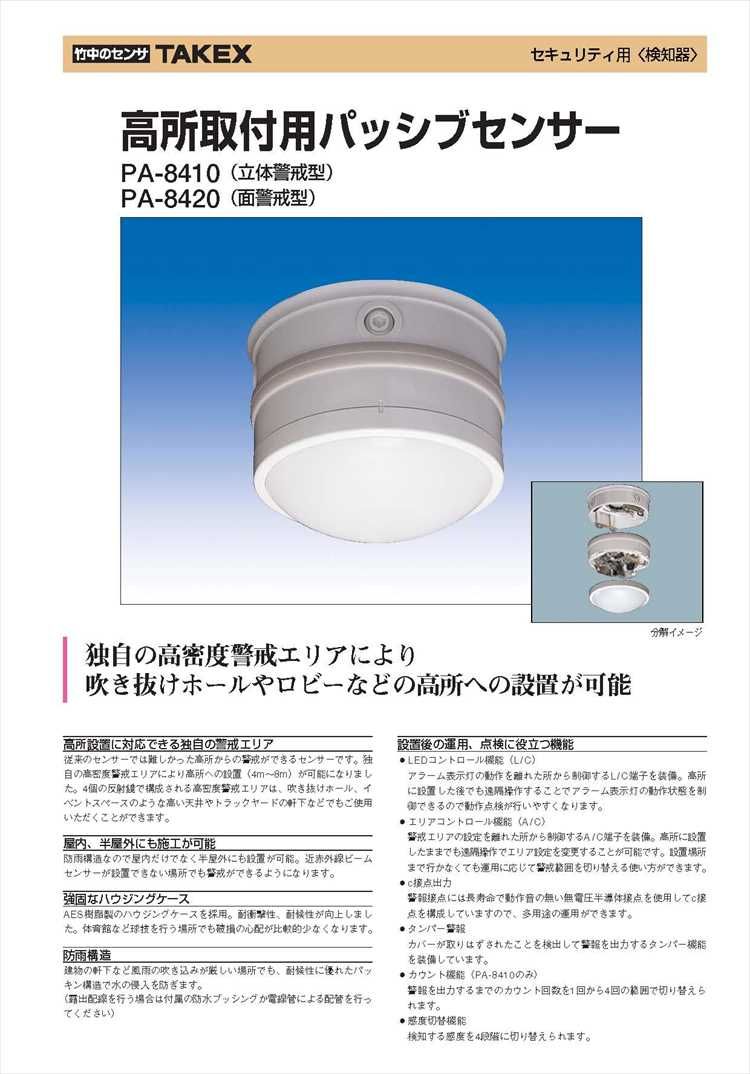

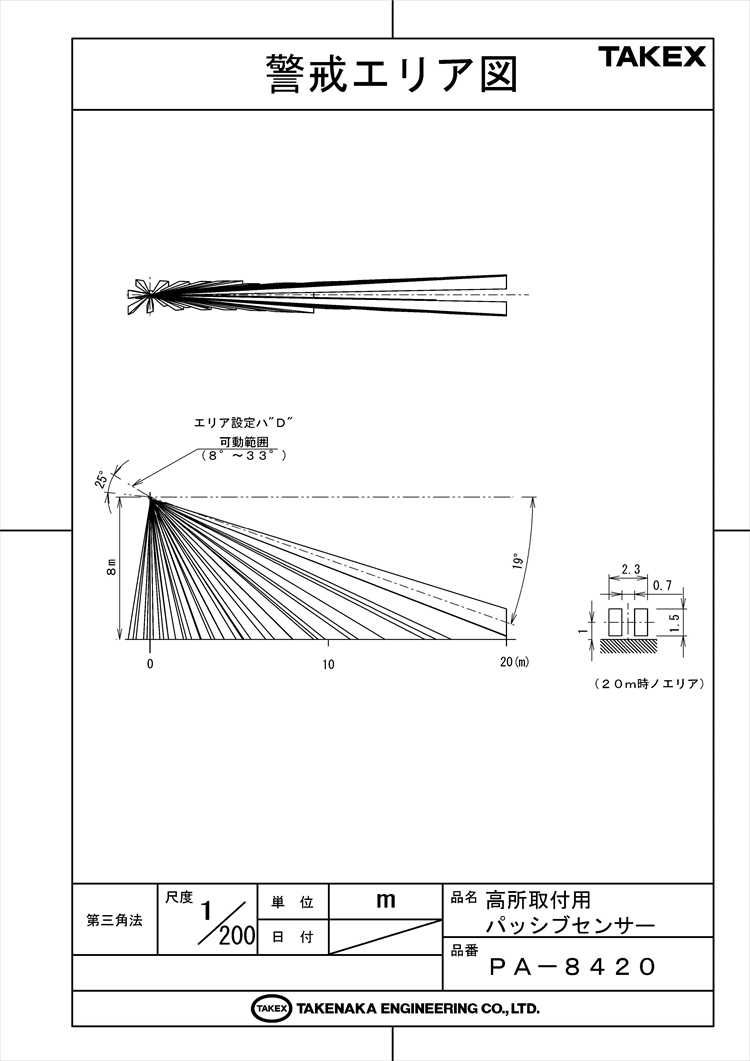

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

ホテルのロビーや商業施設の吹き抜けホール
天井高のある大型倉庫や工場内の通路
トラックヤードや搬入口などの軒下（半屋外）
体育館など球技による衝撃が想定される場所

導入前に確認したいポイント

取付高さが4m〜8mの範囲内であるか
警戒エリア内に揺れる植物やカーテンがないか
直射日光やスポットライトの強い反射がないか
電源電圧がDC9V〜30Vの範囲で供給可能か

特長

最大8mの高所設置に対応する独自光学系

内部に4個の反射鏡を搭載し、30対（60本）もの高密度な検知ビームを構成。これにより、通常のセンサーでは検知が不安定になる4m〜8mの高さからでも、最長20mにわたる確実な面警戒（カーテン状）を可能にしました。

屋内・半屋外に対応する強固な防雨構造

耐候性に優れたパッキン構造を採用しており、建物の軒下など風雨が吹き込みやすい場所でも安心して設置可能です。近赤外線ビームセンサーの設置が困難な場所での代替手段としても非常に有効です。

耐久性に優れたハウジングとメンテナンス機能

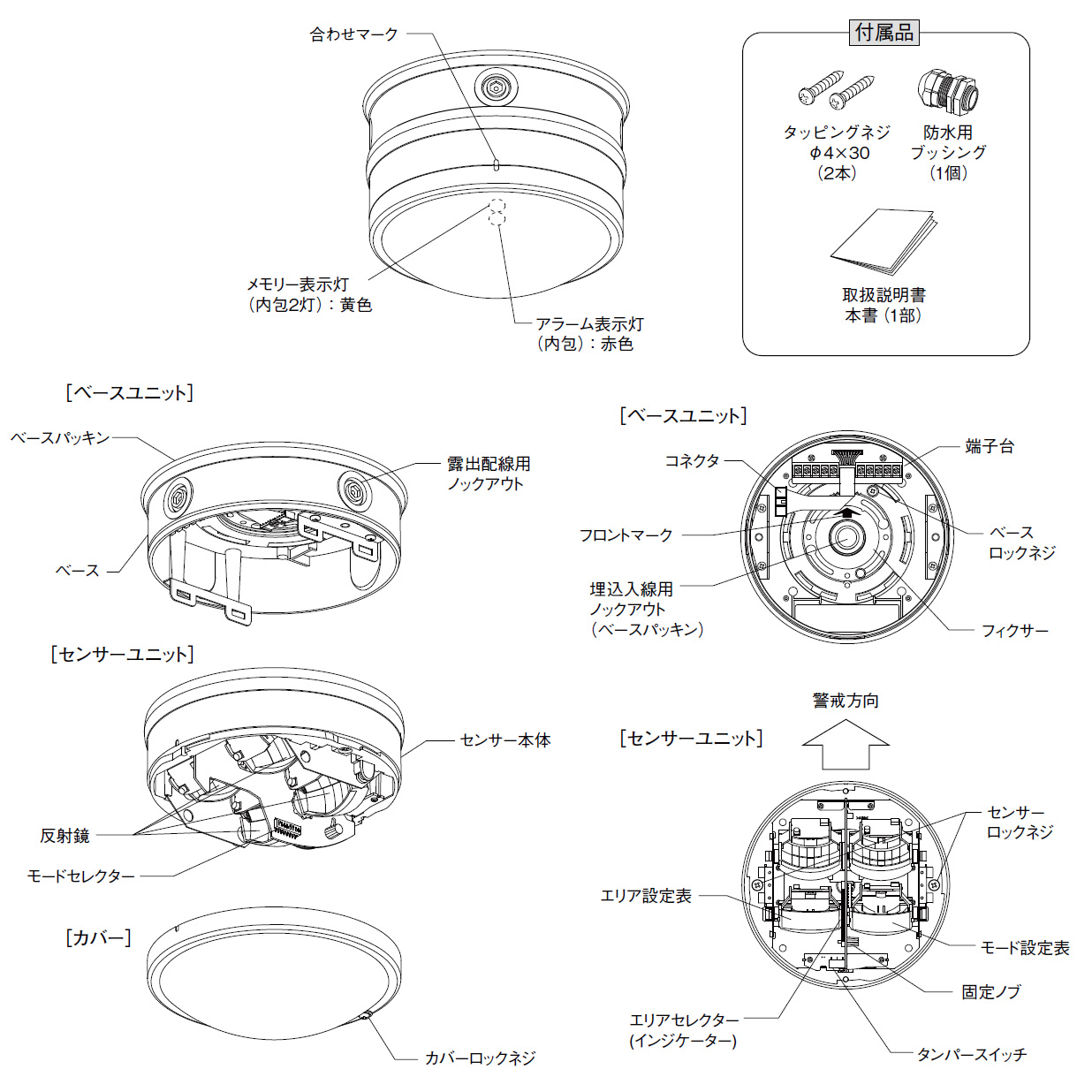

樹脂製ハウジングの採用により、耐衝撃性と耐候性を向上。体育館などの施設でも破損のリスクを軽減します。また、遠隔からLED表示を制御できる「L/C端子」や、不要なエリアを無効化できる「エリアコントロール機能（A/C）」を装備し、運用・メンテナンス性を高めています。

    選定時に評価したい強み
    圧倒的な設置柔軟性： 最大8mの天井高に対応し、設置場所を選びません。
誤動作の抑制： 4段階の感度調整とカウント処理により、環境変化による失報・誤報を最小限に。
スマートな運用： エリアコントロール機能により、設置後に配線側から警戒範囲の切り替えが可能です。
高い信頼性： 自己診断機能により、機器内部の破損や低電圧を常時監視し、異常を即座に通知します。



LED表示灯の動作状態

表示灯	状態	意味・詳細内容
アラーム（赤）	点滅	ウォームアップ：電源投入後、約1分間点滅。この間は警報出力しません。
アラーム（赤）	点灯	警報出力：検知時に約2秒間点灯し、信号を出力します。
アラーム（赤）	連続点灯	機器異常/低電圧：回路破損、断線、または電圧が8V以下に低下した場合。
メモリー（黄）	点滅	発報記憶中：センサー発報後、約3分間点滅します。
メモリー（黄）	点灯	発報記憶中：点滅終了後、約47分間点灯を維持します（計50分）。

配線・端子仕様

端子番号	名称	内容・電気的仕様
1, 2	電源入力	DC9V〜30V（極性なし）。消費電流30mA以下。
3, 4, 5	警報出力	無電圧半導体接点（c接点）。AC/DC24V・0.25A以下。
6, 7	タンパー出力	無電圧機械式接点（b接点）。カバー開で「断」。
8	L/C入力	アラーム表示灯制御。電源(－)との短絡で表示灯を同期制御。
9, 10	A/C入力	エリア制御。短絡により特定の警戒エリアを無効化。

トラブルシューティング

現象	推定原因	処置
全く検知しない	電圧不足、またはウォームアップ中	端子電圧を確認（9V以上）。電源投入から1分以上待つ。
人がいないのに報知	エリア内の熱源、揺動物、激しい温度変化	感度設定を80%以下に下げる。エリア設定（A〜H）を再確認。
LEDが連続点灯する	機器異常または供給電圧の低下	電圧を測定し、改善しない場合は本体交換。
検知距離が足りない	取付高さとエリアセレクターの不一致	マニュアルの「エリア設定表」に基づきセレクターを調整。

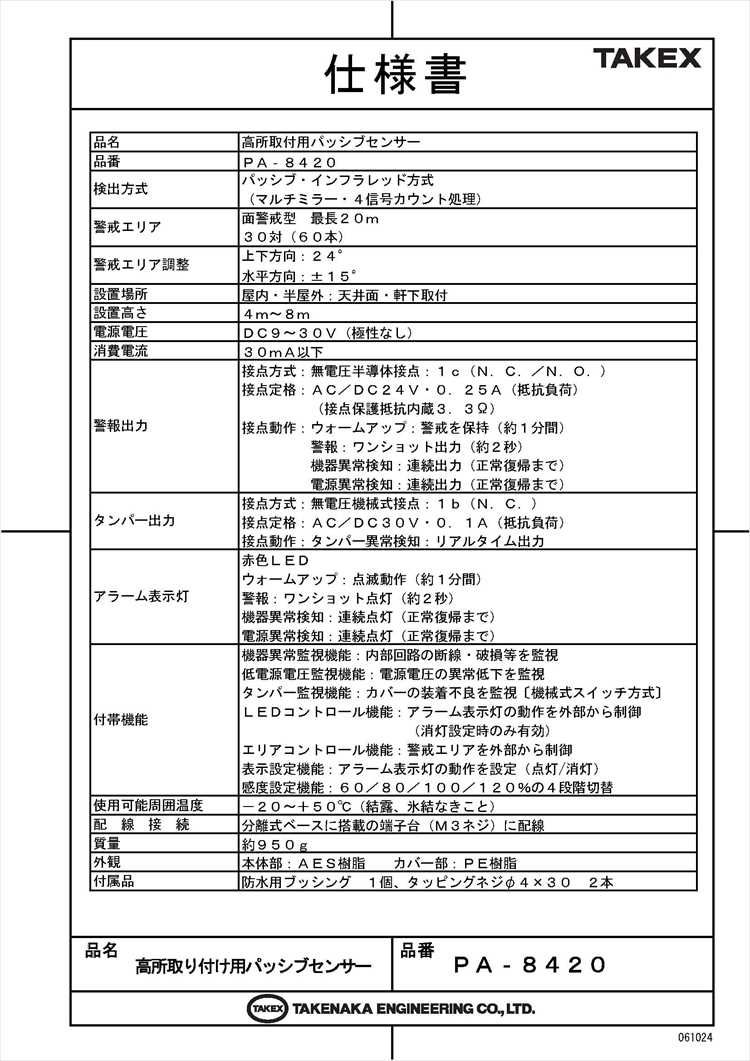

製品仕様

項目	内容
品名	高所取付用パッシブセンサー
品番	PA-8420
検出方式	パッシブインフラレッド方式（クワッドミラー＋カウント処理）
警戒エリア	面警戒型　最長20m 30対（60本）
警戒エリア調整	上下方向：24° 水平方向：±15°
設置場所	屋内・半屋外：天井面・軒下取付
設置高さ	4?8m
電源電圧	DC9?30V（極性なし）
消費電流	30mA以下
警報出力	接点方式：無電圧半導体接点：c接点接点容量：AC／DC24V・0.25A（抵抗負荷）（接点保護抵抗内蔵3.3Ω）接点動作：ウォームアップ：警戒を保持（約1分間）警報：ワンショット出力（約2秒）機器異常検知：連続出力（正常復帰まで）電源異常検知：連続出力（正常復帰まで）
タンパー出力	接点方式：無電圧機械式接点：b接点接点容量：AC／DC30V・0.1A（抵抗負荷）接点動作：タンパー異常検知：リアルタイム出力
アラーム表示灯	赤色LED ウォームアップ：点滅動作（約1分間）警報：ワンショット点灯（約2秒）機器異常検知：連続点灯（正常復帰まで）電源異常検知：連続点灯（正常復帰まで）
付帯機能	機器異常監視機能：内部回路の断線・破損等を監視低電源電圧監視機能：電源電圧の異常低下を監視タンパー監視機能：カバーの装着不良を監視〔機械式スイッチ方式〕 LEDコントロール機能：アラーム表示灯の動作を外部から制御（消灯設定時のみ有効）エリアコントロール機能：警戒エリアを外部から制御表示設定機能：アラーム表示灯の動作を設定（点灯／消灯）感度設定機能：60／80／100／120％の4段階切替
使用可能周囲温度	?20?＋50℃（結露、氷結なきこと）
配線接続	分離式ベースに搭載の端子台（M3ネジ）に配線
質量	約950g
外観	樹脂
付属品	防水用ブッシング1個、タッピングネジφ4×30　2本

FAQ

Q：最大何メートルの高さまで取り付けが可能ですか？ A：最大8mの高さまで対応しています。独自の高密度エリア構成により、高所からでも確実な検知が可能です。

Q：屋外でも使用できますか？ A：防雨構造を採用しているため、建物の軒下などの半屋外であれば設置可能です。ただし、直接水が大量にかかる場所は避けてください。

Q：赤いLEDがずっと点滅していますが故障ですか？ A：故障ではありません。電源投入後のウォームアップ動作（約1分間）を示しています。1分経過後に通常の状態へ戻ります。

Q：エリアコントロール機能（A/C）とは何ですか？ A：外部端子からの入力により、警戒エリアの一部（可動エリア）をリモートで無効化できる機能です。什器の移動などに合わせた柔軟な運用が可能です。

Q：検知感度の調整はできますか？ A：はい、内部のDIPスイッチにより、60%・80%・100%・120%の4段階で感度を調整できます。

Q：LEDが常に点灯したままになります。 A：機器内部の異常か、電源電圧が8V以下に低下している可能性があります。配線と電圧を確認してください。

Q：警報出力はどのような形式ですか？ A：無電圧半導体接点のc接点です。動作音がなく、長寿命なのが特長です。

Q：ペットがいる環境でも使えますか？ A：犬や猫などのペットが動く範囲を警戒エリアに含めると誤動作の原因となります。エリアセレクターで検知範囲を調整してください。

Q：配線距離はどれくらいまで伸ばせますか？ A：使用する電線の太さによりますが、DC12V使用時にφ0.9mmの電線で約1,100mまで配線可能です。

Q：体育館で使用する場合、ボールが当たっても大丈夫ですか？ A：強固な樹脂製ハウジングを採用しており耐衝撃性は高いですが、強い衝撃が予想される場合は防球ガードなどの併用を推奨します。
