PA-9320 パッシブセンサーワイドエリア TAKEX 竹中エンジニアリング [PA-9320]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX (竹中エンジニアリング) パッシブセンサー屋内壁面取付防犯・セキュリティ

PA-9320 パッシブセンサーワイドエリア

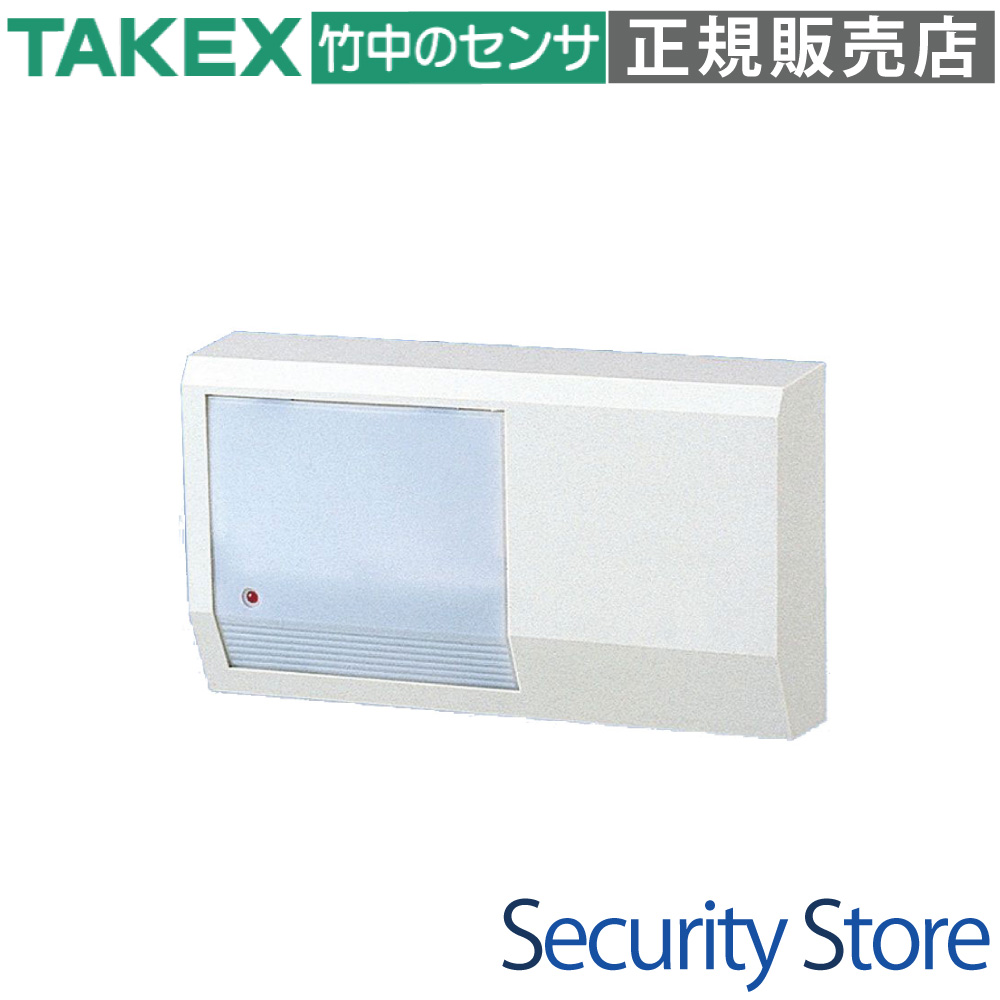

PA-9320は、壁や柱に取り付けても違和感のないスリムでコンパクトな屋内用パッシブインフラレッド方式センサーです。設置場所に合わせて「80°ワイドエリア」と「48°長距離エリア」の2パターンの警戒エリアをワンタッチで切り替えられ、無駄なく効率的な防犯監視を実現します。ツイン素子とパラボラミラー光学系の採用により、高い検知精度と安定性を誇ります。

型番： PA-9320
製品名： パッシブセンサーワイドエリア
検出方式： パッシブインフラレッド方式
主な用途： オフィス、店舗、倉庫などの屋内空間における侵入者検知
設置場所： 屋内壁面取付
電源電圧： DC10.5V〜30V (極性あり)

資料ダウンロード

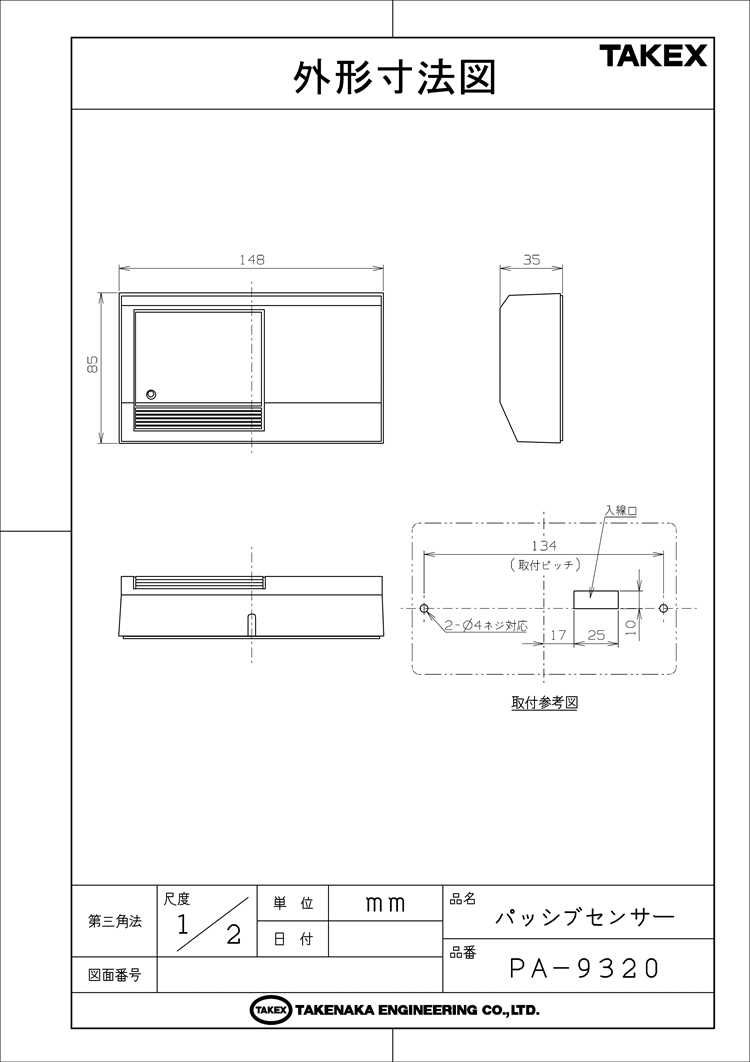

仕様書（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスや店舗の室内空間全体の監視（80°エリア設定時）
細長い通路や特定の重要ポイント、長距離の監視（48°エリア設定時）
内装の美観を損ねたくない場所への防犯センサー設置
イタズラや破壊工作のリスクがある環境（タンパー出力活用）

導入前に確認したいポイント

本機は屋内専用です。屋外への設置はできません。
ガラス越しの人体検知は不可となります。
直射日光や車のヘッドライト、エアコンの吹き出し口付近など、急激な温度変化・強い光のある場所は避けてください。
電源電圧（DC10.5V〜30V）と使用電線サイズに応じた配線距離の制限をご確認ください。

特長

精密な検知を実現する光学設計とツイン素子

内部に精密なパラボラミラーを搭載し、検知エリア内の赤外線を効率的に集光します。センサーの心臓部である感熱素子には、安定した性能が実証されている「ツイン素子」を採用。高密度な検知ゾーンを形成することで、高い検知精度と誤動作防止を両立しています。

設置環境に合わせたワイドバリエーション機能

独自のエリアセレクター機能を搭載し、設置環境に合わせて警戒エリアを物理的に切り替えることができます。「80°エリア（最長部8m）」と「48°エリア（最長部12m）」の2パターンから用途に応じた選択が可能で、無駄のない効率的な防犯レイアウトをワンタッチで実現します。

日常のメンテナンスと施工性に優れた設計

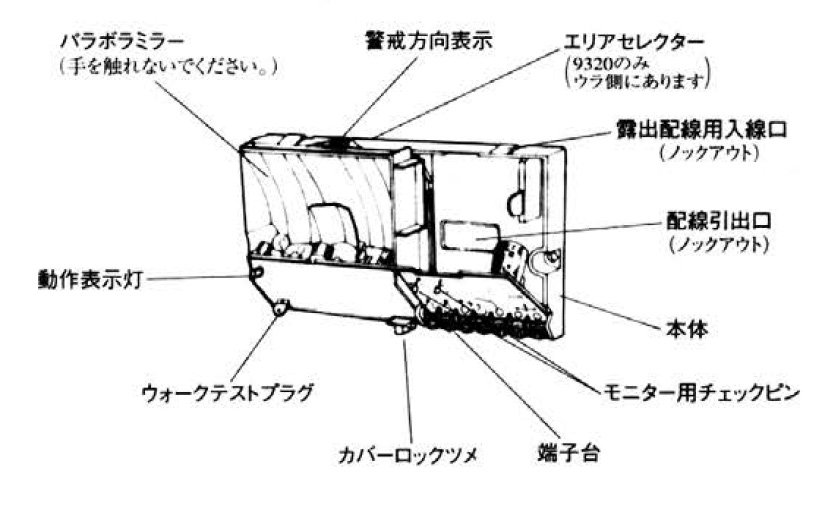

適正感度にプリセットされているため、設置時の面倒な感度調整は不要です。動作状態の確認は表示灯（赤色LED）で行え、運用時にはウォークテストプラグを外すことでLEDを消灯状態にする（忍び込みによるセンサー位置の特定を防ぐ）ことも可能です。また、モニター用チェックピンを活用することで、テスターを用いた感度レベルの定量的な確認ができ、保守・メンテナンスが容易です。

    選定時に評価したい強み
    空間に調和するデザイン： 壁や柱に取り付けても目立ちにくいスリムアンドコンパクトな外観。
柔軟なエリア設定： 80°（14本/7対）と 48°（10本/5対）のエリアをワンタッチ切り替え。
イタズラ防止機能： カバーを取り外された際に警報信号を出力するタンパースイッチ（1b接点）を標準装備。
幅広い電源電圧に対応： DC10.5V〜30Vの供給電源で動作し、各種セキュリティシステムとの連携が容易。



施工・設置ガイド

本体は屋内壁面への取り付け専用です。カバー下部のロックツメを押し上げてカバーを取り外し、エリアセレクターで48°または80°を選択後、付属のタッピングビスで壁面や柱に固定してください。電源投入後、内部回路が安定するまで約1分間の待機状態（安定待ち）となります。その後、ウォークテストを実施して検知エリアをご確認ください。

LED（動作表示灯）の挙動

状態	意味と備考
点灯（約2〜5秒間）	人体検知（警報出力中）※ウォークテストプラグ装着時のみ
消灯	待機状態または非検知 ※プラグを抜いている場合は常時消灯
電源投入直後の点灯	安定待ち状態（約1分間）※回路が安定するまで警報が出続ける場合があります

配線端子の配列と電気的仕様

端子番号	名称	機能・仕様詳細
? (+) / ? (-)	電源入力	DC10.5V 〜 30V / 消費電流：最大25mA
? (COM)	警報出力共通	無電圧リレー接点 1C共通端子
? (N.C.)	警報出力 b接点	検知時に「開」 / 接点容量：30V(AC/DC) 0.5A 抵抗負荷
? (N.O.)	警報出力 a接点	検知時に「閉」 / 接点容量：30V(AC/DC) 0.5A 抵抗負荷
? / ?	タンパー出力	カバー取り外し時に「開」（1b接点）/ 24時間監視ラインへ接続

配線距離の目安（電源電圧と電線サイズ）

使用電線サイズ	DC12V供給時の最大距離	DC24V供給時の最大距離
0.3mm? (φ0.65)	250mまで	2,600mまで
0.5mm? (φ0.8)	450mまで	4,300mまで
0.75mm? (φ1.0)	700mまで	6,500mまで

※2台以上接続する場合は、上記数値を台数で割った距離が目安となります。信号線（直径0.65電話用線）の使用時は1,000mまで可能です。

トラブルシューティング

現象	推定原因と処置方法
動作しない・LEDが点灯しない	電源電圧の不足・断線（DC10.5V〜30Vか確認）、電源投入後1分以内の安定待ち、前面の遮蔽物、またはウォークテストプラグの脱落を確認してください。
何もいないのに警報が出る	エアコン等による急激な温度変化、エリア内で揺れる物体（カーテン等）、強力な電気的ノイズの影響が考えられます。設置場所やエリア設定を見直してください。
本体は動作するが受信機が作動しない	接点出力の損傷・断線、または配線抵抗が過大になっている可能性があります。テスターで端子?-?の導通および配線距離を確認してください。

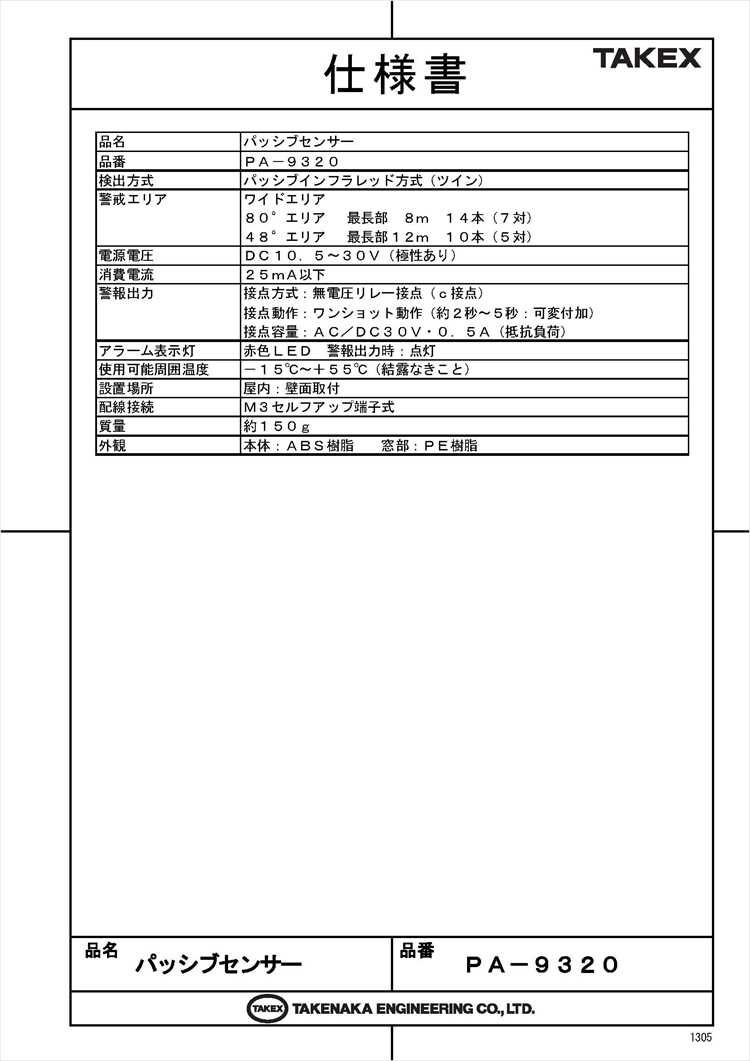

製品仕様

項目	内容
品番	PA-9320
検出方式	パッシブインフラレッド方式

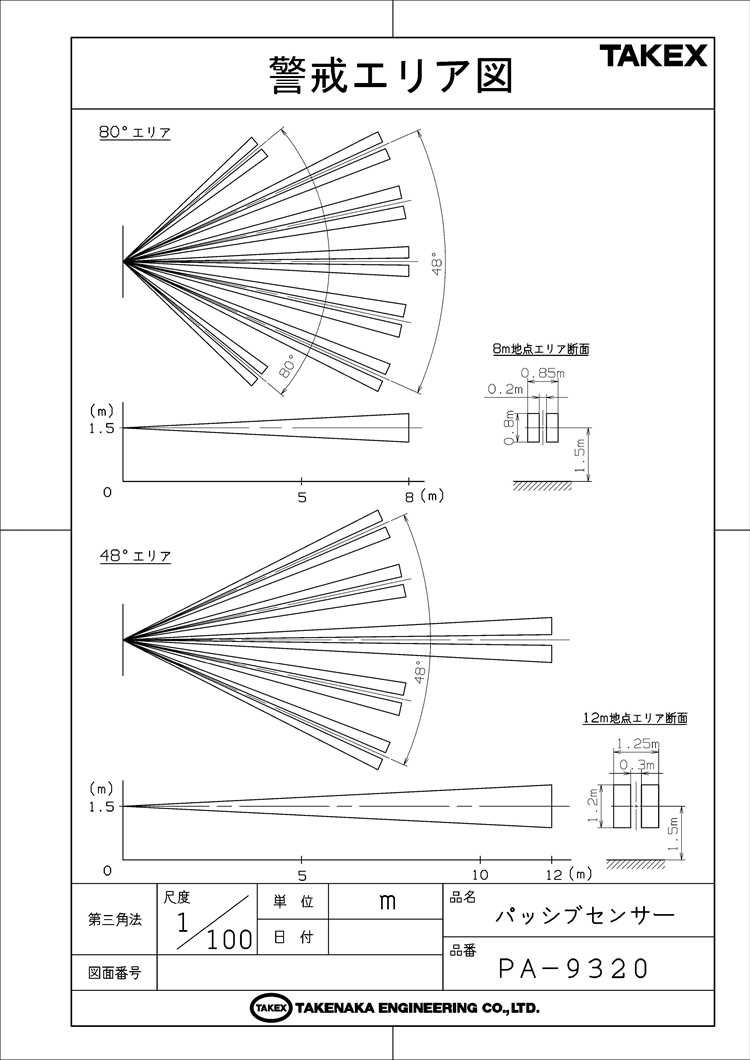

警戒エリア	ワイドエリア 80゜エリア最長部8m 14本(7対) 48゜エリア最長部12m 10本(5対)
電源電圧	DC10.5V〜30V(極性あり)
消費電流	25mA以下
警報出力	接点方式: 無電圧リレー接点(c接点) 接点動作: ワンショット動作(約2〜5秒:可変不可) 接点容量: AC/DC30V・0.5A(抵抗負荷)
アラーム表示灯	赤色LED 警報出力時: 点灯
使用可能周囲温度	-15℃〜+55℃(結露なきこと)
設置場所	屋内: 壁面取付
配線接続	M3セルフアップ端子式
質量	約150g
外観	樹脂

FAQ

Q：屋外に設置することは可能ですか？ A：いいえ、本機は屋内専用です。屋外環境への設置はできません。

Q：検知エリアの切り替えはどのように行いますか？ A：内部のエリアセレクターを物理的にスライド操作することで、「80°エリア（最長8m）」と「48°エリア（最長12m）」の2パターンからワンタッチで切り替えが可能です。

Q：警戒中にLED（動作表示灯）を消灯しておくことはできますか？ A：はい。内部のウォークテストプラグを取り外すことで、検知時にもLEDが点灯しない設定にできます。その場合でも警報出力は正常に行われます。

Q：ペットを飼っている環境でも使用できますか？ A：ペットなどの小動物が動く範囲を検知しないように、取り付けの高さや角度、エリア設定の十分な調整が必要となります。

Q：窓ガラス越しに人の動きを検知することはできますか？ A：いいえ。パッシブセンサーは遠赤外線エネルギーの変化を検知する仕組みのため、ガラス越しの人体検知はできません。

Q：電源を入れた直後からLEDが点灯したままになっています。故障でしょうか？ A：故障ではありません。電源投入直後は内部回路が安定するまで約1分間の待機状態となり、警報が出続ける（LEDが点灯する）場合があります。1分経過後に正常な動作に戻るかご確認ください。

Q：センサーの感度調整は必要ですか？ A：工場出荷時に適正感度にセットされているため、施工時の面倒な感度調整は不要です。必要に応じてモニター用チェックピンを用いて感度レベルを確認することが可能です。

Q：イタズラや破壊工作に対する対策機能はありますか？ A：はい。本体カバーが取り外された際に警報信号を出力する「タンパースイッチ（1b接点）」を標準で装備しています。

Q：電源の仕様について教えてください。 A：DC10.5V〜30V（極性あり）の電源で動作します。消費電流は25mA以下です。

Q：誰もいないのに警報が出ることがあります。原因は何が考えられますか？ A：エアコンの吹き出し口付近での急激な温度変化、検知エリア内で風により揺れる物体（カーテンや植物など）、または強力な電気的ノイズの影響が考えられます。設置場所やエリア設定を見直してください。
