FC-1 踏みコール TAKEX 竹中エンジニアリング [FC-1]

FC-1 踏みコール TAKEX 竹中エンジニアリング [FC-1]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） フットスイッチ 感染症対策 ナースコール連携 屋内専用

FC-1 踏みコール（有線モデル）

医療・介護現場の接触感染リスクを低減する「手を使わない」安全・安心なフットスイッチです。足で踏むだけでナースコールの呼び出しや自動ドアの開錠が可能。堅牢な保護カバー付きで、誤作動を防ぎながら確実な運用をサポートします。

  • 型番： FC-1
  • 製品名： 踏みコール
  • 方式 / カテゴリ： 加圧スイッチ方式（有線モデル）
  • 主な用途： ナースコール呼出、自動ドア開錠、スタッフ呼び出し
  • 設置場所： 屋内専用（病院、高齢者施設、クリーンルーム等）
  • 出力仕様： 無電圧a接点（受圧連動）ピンプラグ付

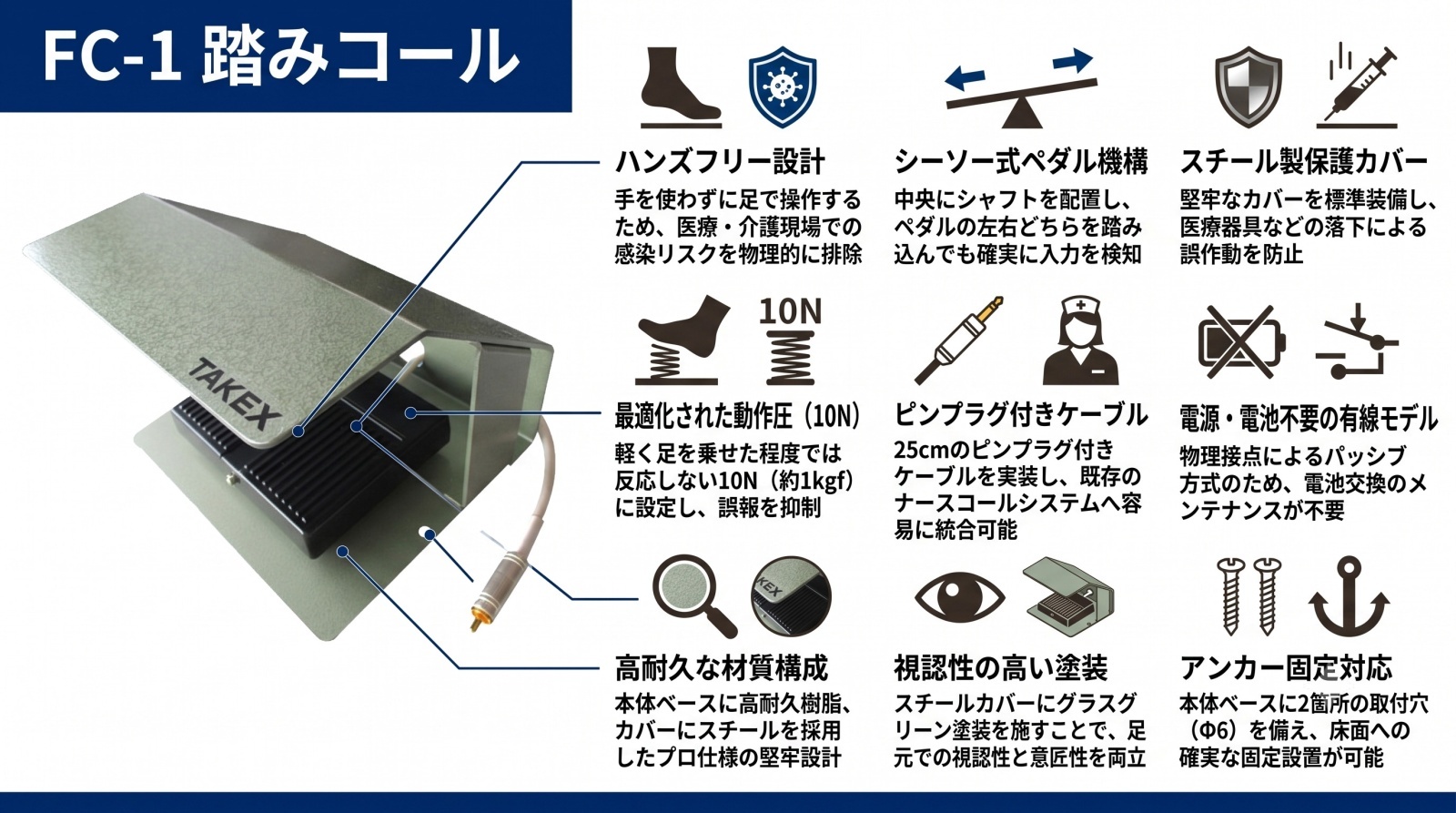

踏みコール FC-1 製品画像

資料ダウンロード

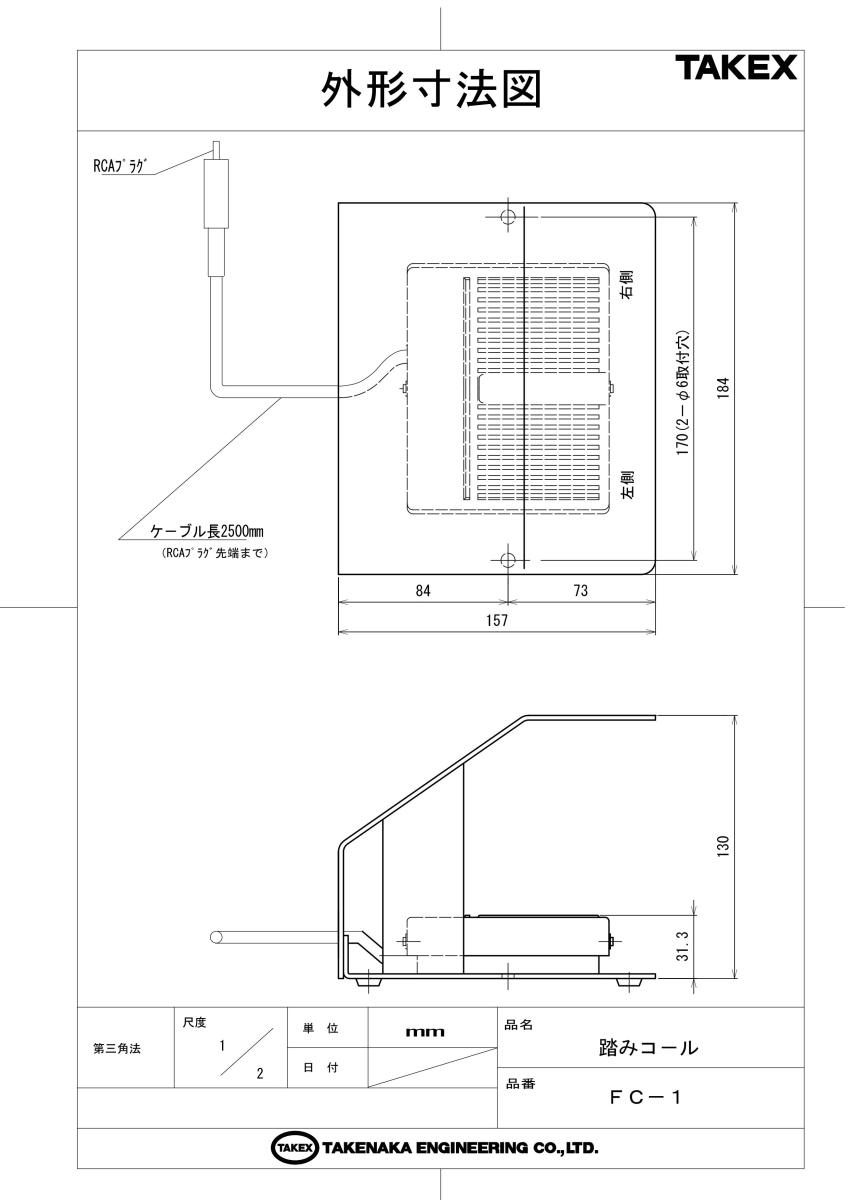

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病室でのナースコール呼出（感染症対策）
  • 手が塞がる医療現場の自動ドア開錠
  • 介護施設での緊急呼び出しボタン
  • 衛生管理が重要な厨房・クリーンルーム

導入前に確認したいポイント

  • 既存ナースコールとのコネクタ適合性
  • 設置場所が水濡れの恐れがない屋内か
  • 分配コンセントの空きポートの有無
  • 台車や車椅子が激しく衝突しない動線か

特長

接触感染リスクを根底から排除するハンズフリー設計

従来の握り押しボタンや壁面スイッチは、多くの手が触れるためウイルスや細菌の媒介リスクがありました。本機は足で踏むという動作のみで入力を起動させるため、接触感染のリスクを物理的に排除し、スタッフや患者の安全を守ります。

踏み込み位置を問わない「シーソー式ペダル機構」

スイッチの心臓部には、中央部にシャフトを配置した高耐久なシーソー式ペダルを採用しています。これにより、操作者がペダルの左側、右側のどちらを不意に踏み込んでも確実に入力を検知。緊急時でも迷わず直感的な操作が可能です。

落下物による誤作動を防ぐ「スチール製保護カバー」

医療器具や日用品が落下した際に、意図せずスイッチが入ってしまうインシデントを防ぐため、堅牢なスチール製の保護カバーを標準装備しています。重みのあるスチールにグラスグリーン塗装を施し、視認性と耐久性を両立しました。

誤操作を防ぐ最適化された動作圧（10N）

スイッチの動作圧は10N（約1kgf）にチューニングされています。軽く足を乗せた程度では作動せず、意図的に踏み込んだ際にのみ反応する設計のため、ベッドサイド等の狭い場所でも誤報を最小限に抑えます。

既存システムに即導入可能なピンプラグ付きケーブル

25cmのクリーム色ケーブルの先端には、標準的なピンプラグが実装されています。既存のナースコール分配コンセントにそのまま差し込むだけで、センサー入力として統合できるため、複雑な配線工事なしで導入が可能です。

プロ仕様の耐久性とメンテナンス性

本体ベースには高耐久樹脂、カバーにはスチールを採用し、過酷な使用環境に耐えうる構造です。電源不要のパッシブタイプ（有線モデル）であるため、電池交換の手間がなく、長期にわたって安定した運用が期待できます。

選定時に評価したい強み

  • 安全性： 堅牢なカバーにより医療器具の落下による誤報を防止。
  • 確実性： シーソー機構により、どの位置を踏んでも確実に応答。
  • 施工性： ピンプラグ接続により、専門工具不要でシステム統合可能。
  • 低コスト運用： 有線モデルは電源不要。電池切れの心配がありません。

施工・設置ガイド

本機を導入する際は、以下の設置条件および運用上の注意点をご確認ください。

確認項目 この製品での考え方
設置場所の環境 非防水仕様のため、浴室や脱衣所など水濡れの恐れがある場所には設置できません。
ナースコール連携 分配コンセントを使用する場合、既存の握りボタンを併用しないと断線アラームが出る場合があります。
取付固定 床面に固定する場合は、本体ベースにある2箇所の取付穴（Φ6）を利用してアンカー固定が可能です。
動線設計 重量のある医療用台車や電動ベッドが直接衝突する場所を避け、壁際などに配置してください。

製品仕様

項目 内容
品名 踏みコール
品番 ＦＣ－１
出力 無電圧ａ接点（受圧連動）
検知方式 加圧スイッチ方式（シーソー式）
動作圧 １０Ｎ
接点容量 ＤＣ３０Ｖ ・０．１Ａ （抵抗負荷）
ケーブル ２５ｃｍクリーム色 ピンプラグ付
材質 カバー部：スチール ／ 本体：樹脂
使用場所 屋内
使用可能周囲温度 －１０℃〜＋５０℃
質量 １７９０ｇ
外形寸法 W130 × D184 × H73mm

FAQ

Q：電池交換や電源供給は必要ですか？ A：いいえ、FC-1は有線モデルであり、純粋な物理接点（無電圧a接点）スイッチのため、電源や電池は不要です。
Q：水洗いすることはできますか？ A：いいえ、防水構造ではありません。水洗いやお湯をかける行為は、内部のショートや故障の原因となるため絶対におやめください。
Q：ナースコールへの接続はどのように行いますか？ A：ケーブル先端のピンプラグを、ナースコールシステムの分配コンセント（センサー入力ポート）に接続して使用します。
Q：車椅子で踏んでしまっても大丈夫ですか？ A：スチールカバーで保護されていますが、重量のある電動車椅子やベッドのキャスターが直接乗り上げると破損の恐れがあります。衝突しにくい場所への配置を推奨します。
Q：ナースコール子機が「断線」エラーを出します。 A：分配コンセントを使用している場合、既存の握りボタンも同時に接続されているか確認してください。片方が空いていると断線とみなされる機種があります。
Q：屋外で使用することはできますか？ A：いいえ、屋内専用モデルです。結露や湿気の多い環境も避けてご使用ください。
Q：誤作動が心配です。物は置いても大丈夫ですか？ A：物を上に置いたままにすると、接点が常時ONになりシステムが正常に動作しません。また内部スプリングのへたりの原因となるため、常時加圧は避けてください。
Q：コネクタの形状変更は可能ですか？ A：標準はピンプラグです。その他の特殊な形状のナースコールに対応させる場合は、別途変換用アダプタや特注仕様の検討が必要です。
Q：どの程度の力で踏めば反応しますか？ A：動作圧は10N（約1kg分）です。誤操作を防ぐため、非常に軽い力では反応しないように調整されています。
Q：ペダルの端を踏んでも反応しますか？ A：はい、シーソー式機構を採用しているため、ペダルの左右どちらの端を踏んでも中央のスイッチが連動して確実に作動します。
