TAKEX（竹中エンジニアリング）赤外線センサーバスネットシステム専用屋外40m警戒 IP55相当

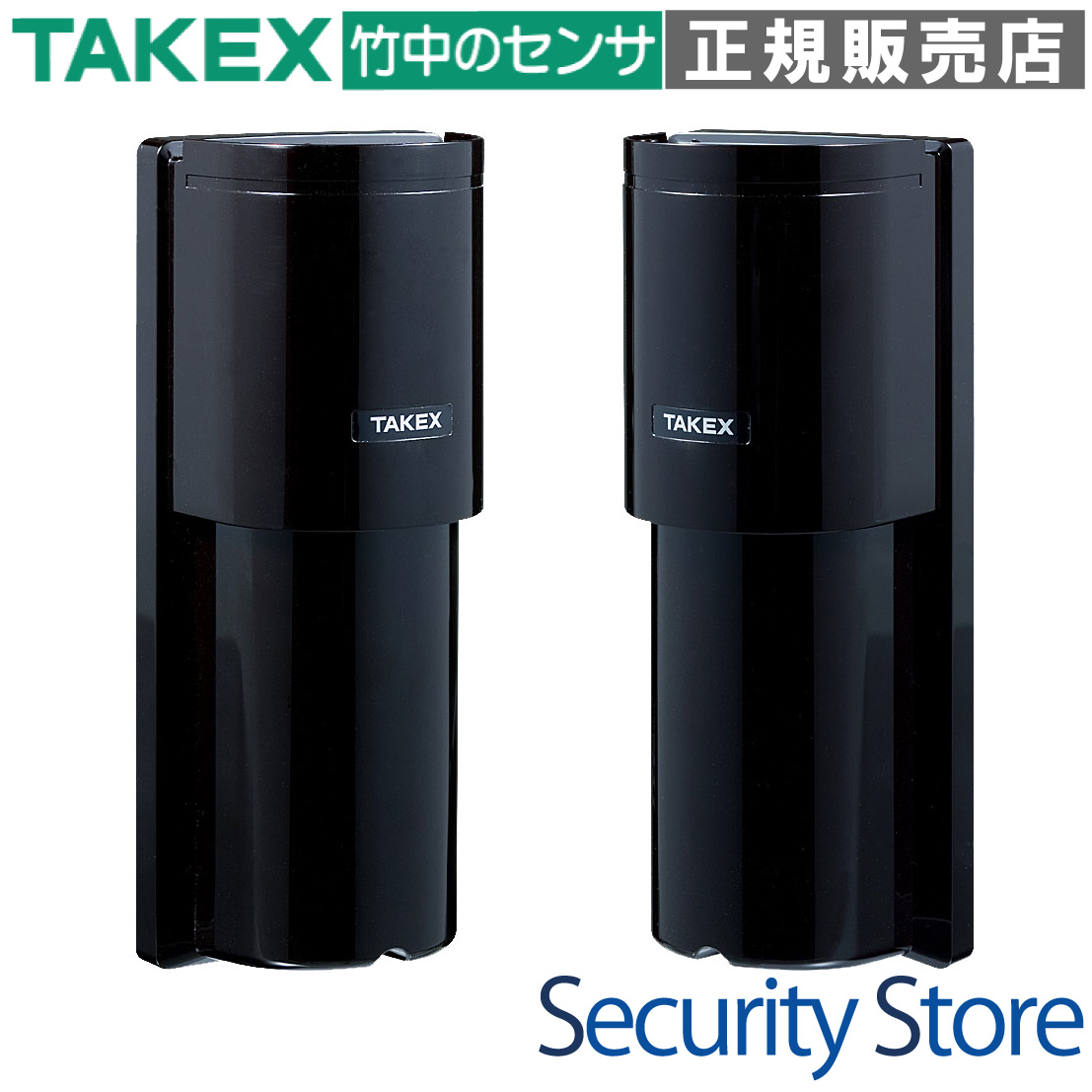

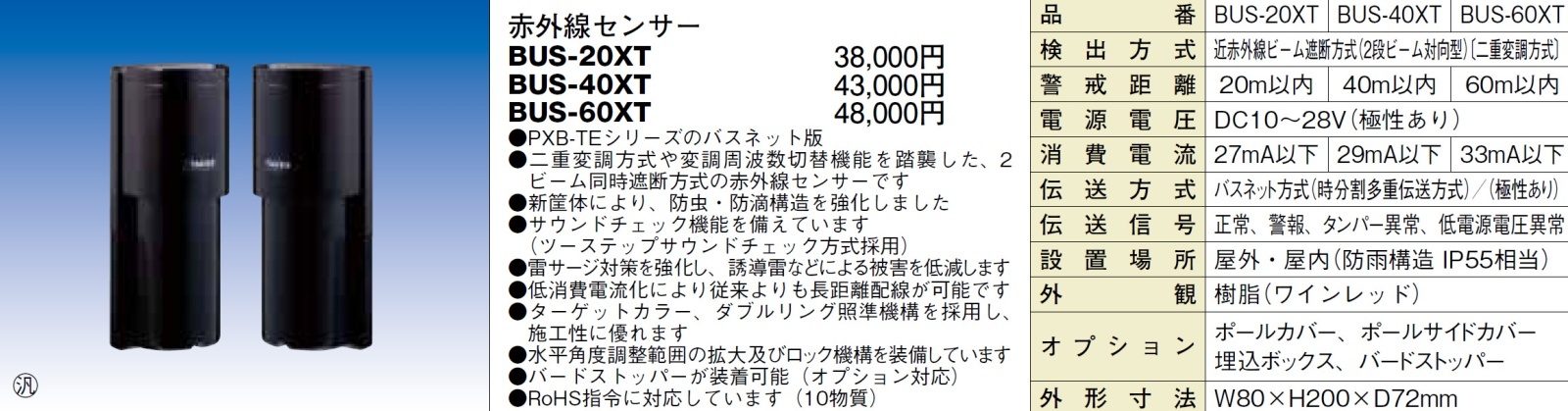

赤外線センサー BUS-40XT

BUS-40XTは、省配線・省施工を実現する「バスネットシステム」専用の2段ビーム対向型赤外線センサーです。屋外40mの中距離警戒に対応し、独自の二重変調方式とハイパワービームにより、過酷な屋外環境下でも極めて高い信頼性を発揮します。

型番： BUS-40XT
方式： 近赤外線ビーム遮断方式（2段ビーム対向型）
警戒距離： 屋外40m以内 / 屋内80m以内
通信方式： バスネット方式（2芯バスライン伝送）
環境性能： IP55相当（防塵・防滴・防虫設計）
電源： DC10V 〜 28V

資料ダウンロード

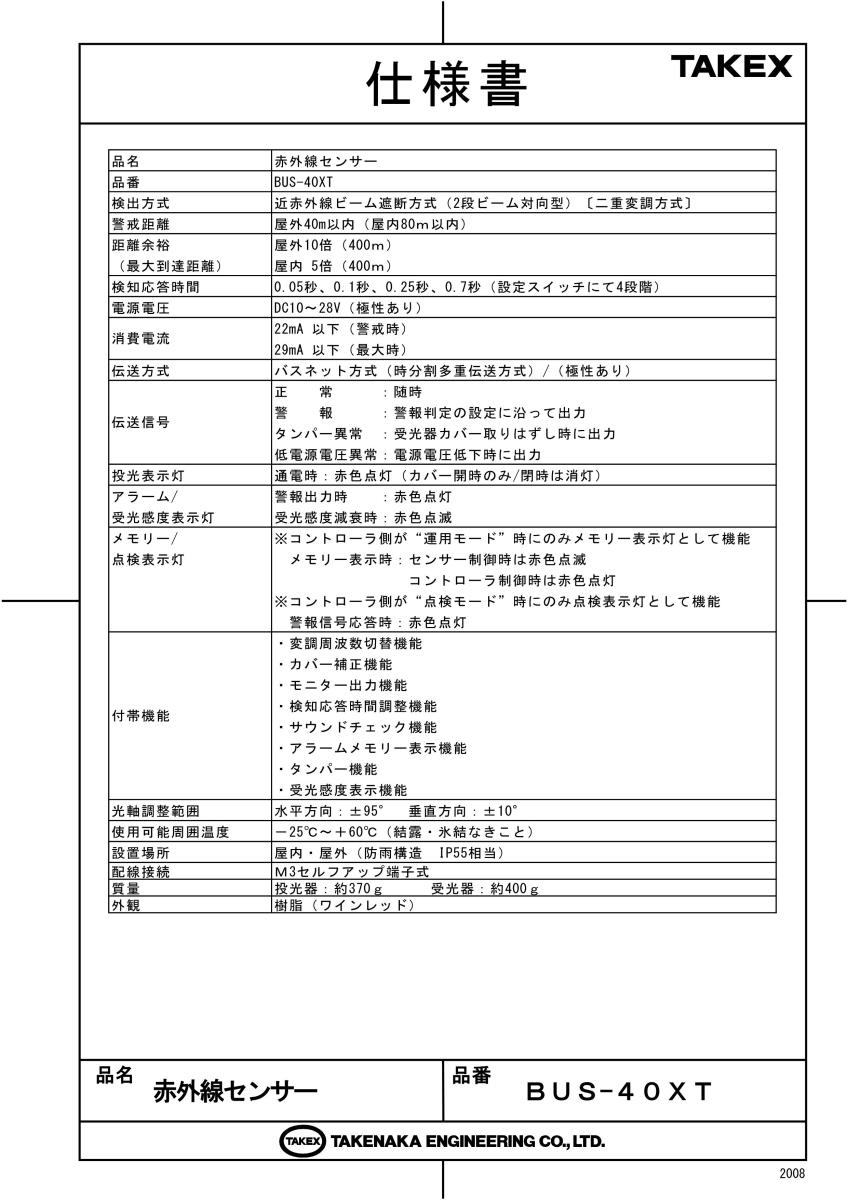

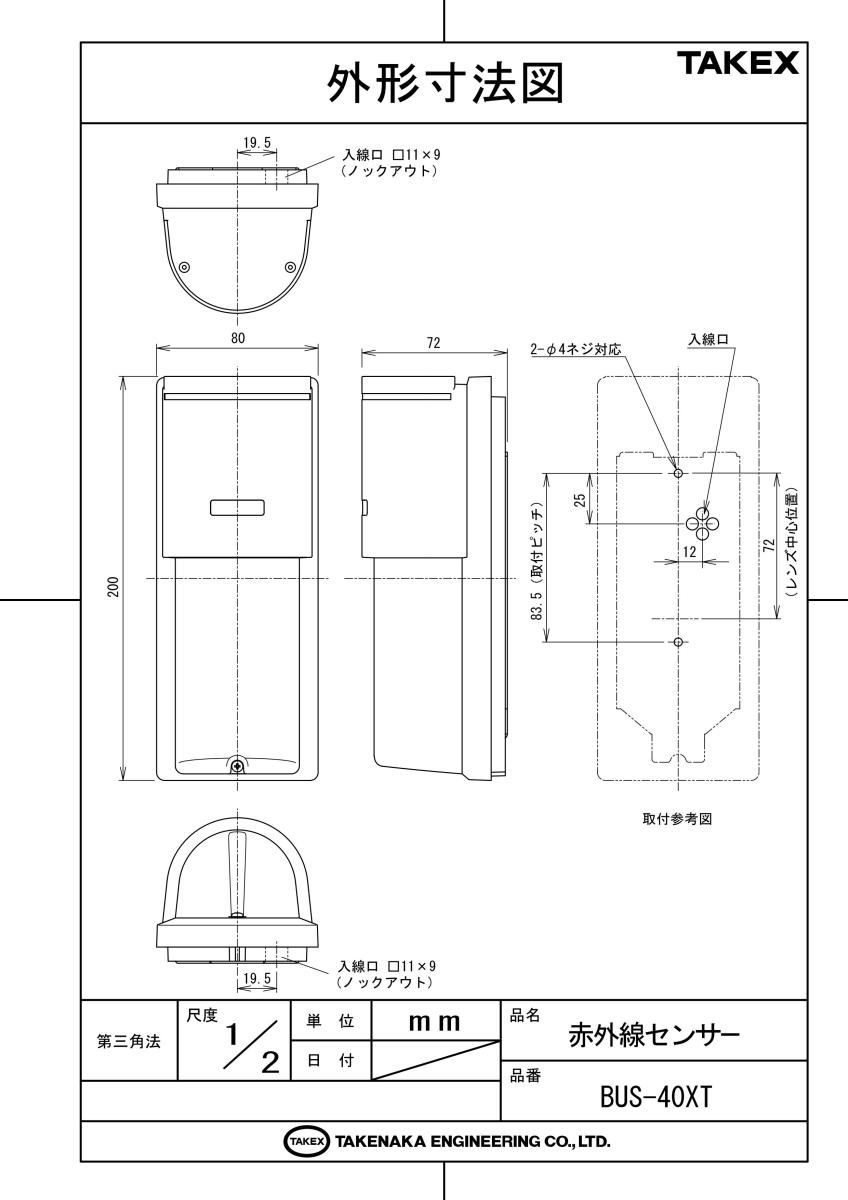

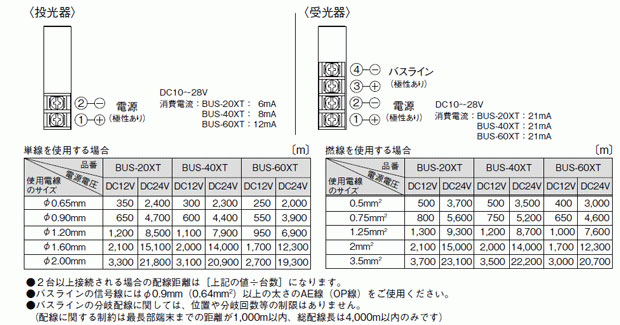

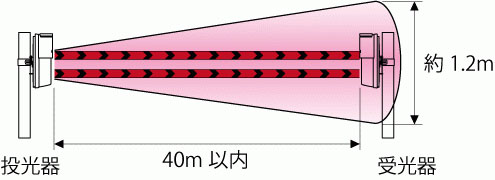

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場・倉庫の外周警戒
駐車場や資材置き場の侵入監視
バスネットシステムによる広範囲の省配線施工
霧や雪が発生しやすい悪天候環境の屋外警戒

導入前に確認したいポイント

バスネットコントローラとの接続が前提となります
投光器と受光器が対向する位置に設置可能か
地面から約80cmの高さに安定した取付面があるか
樹木や揺れる障害物が光軸上にないか

特長

バスネット方式による劇的な省配線・省施工

コントローラから2芯のバスラインのみで信号伝送と警戒情報の集約が可能です。個別に配線を行う必要がないため、長距離の警戒線を敷設する場合でも配線コストと施工工数を大幅に削減できます。スター配線やツリー配線など、現場に合わせた柔軟なレイアウトが可能です。

外乱光に強い「二重変調方式」

当社独自の二重変調方式と光電変換回路を採用。太陽光の直射や車のヘッドライト、強力なLED照明などの外乱光と自機のビームを正確に識別し、屋外特有の光学的ノイズによる誤動作を極限まで低減。信頼性の高い警戒を実現します。

悪環境下でも安定動作「2段ハイパワービーム」

感度余裕100倍、距離余裕10倍（最大到達距離400m）という圧倒的なハイパワービームを実装。霧や雪、豪雨などの視界不良時でも、受光マージンを十分に確保することで、環境悪化に伴う誤動作や失報を低減します。

内部基板を守る「防虫・防滴設計」

電線を包み込む防虫ブッシング（カットブッシュ）や止水構造により、IP55相当の防塵・防雨・防虫性能を実現。入線口からの虫や水の侵入を防ぎ、基板の腐食や不意のショートから機器を守ります。

調整効率を最大化する「ダブルリング照準機構」

照準器に大小二重のリングを採用。作業者が目を近づけた状態でも離した状態でもパララックス（視差）なく正確な光軸合わせが可能です。調整時間を短縮し、最適な感度設定をスムーズに行えます。

視認性の高い「ターゲットカラー」を採用

機器内部に視認性の高い色（投光器：イエロー、受光器：オレンジ）を採用しました。数十メートル離れた対向位置からでも目視による方向確認や機器種別の特定が容易になり、現場での作業性が大幅に向上しています。

「ツーステップサウンドチェック」でテスターレス調整

受光量に応じてビープ音が変化する機能を搭載。受光量が少ない場合は断続音、良判定を超えると連続音に変化するため、高所に設置する場合やテスターが手元にない場合でも、耳で正確な調整ポイントを確認できます。

広範囲な角度調整と光軸ロック機構

水平方向の調整角度を従来の±90°から±95°へ拡大し、設置の自由度を高めました。また、調整後に光学ユニットを強固に固定できるロック機構を装備。長期運用時の振動による光軸のズレを未然に防止します。

雷サージ対策の強化

誘導雷による被害を低減するため、耐サージ性能を従来品より強化しています。落雷リスクのある屋外環境でも、より安心してシステムを運用いただけます。

環境に配慮した「グリーン設計（RoHS指令）」

鉛、水銀、カドミウムなどの有害物質を排除したRoHS指令に対応。BtoB商材として求められる環境基準をクリアし、持続可能なシステム構築に貢献します。

省エネ設計によるシステム効率の向上

消費電流を低減した低消費電力設計。電源装置の必要容量に余裕が生まれるため、システム全体の電源設計が容易になり、導入コストの最適化にもつながります。

    選定時に評価したい強み
    省施工性： 2芯バスラインによる自由度の高い配線トポロジー。
高マージン： 感度余裕100倍による悪天候への圧倒的な強さ。
メンテナンス性： LEDだけでなく音や視覚的ターゲットによる確実な調整。
耐久性： IP55相当の防雨・防虫構造と強化された耐雷性能。



施工・設置ガイド

誤報を防ぎ、製品の性能を100%引き出すための施工ポイントです。

確認項目	施工の基準と注意点
取付高さ	センサーの中心（レンズ中間）が地面から約80cmになるよう設置してください。
光軸調整	テスターを用いてモニター出力電圧が「1.6V以上」になるポイントで固定することを推奨します。
配線処理	防虫ブッシングを電線径に合わせてカットし、隙間なく密着させてください。
環境対策	光軸上に成長する樹木や揺れる雑草がないか、定期的なメンテナンスを考慮して配置してください。

製品仕様

項目	内容
品名	赤外線センサー
品番	BUS-40XT
検出方式	近赤外線ビーム遮断方式（2段ビーム対向型）〔二重変調方式〕
警戒距離	屋外40m以内（屋内80m以内）
距離余裕（最大到達距離）	屋外10倍（400m） / 屋内5倍（400m）
検知応答時間	0.05秒、0.1秒、0.25秒、0.7秒（設定スイッチにて4段階切替）
電源電圧	DC10V 〜 28V（極性あり）
消費電流	投光器：8mA / 受光器：22mA以下（警戒時）、29mA以下（最大時）
伝送方式	バスネット方式（時分割多重伝送方式） / 極性あり
伝送信号内容	正常（随時）、警報、タンパー異常（カバー取外時）、低電源電圧異常
投光表示灯（赤色）	通電時：点灯（カバー開時のみ / カバー閉時は消灯）
アラーム/受光感度表示灯	警報出力時：赤色点灯 / 受光感度減衰時：赤色点滅
メモリー/点検表示灯	メモリー表示時：赤色点滅（センサー制御）または赤色点灯（コントローラ制御）点検表示時：赤色点灯（警報信号応答時）
付帯機能	変調周波数切替、カバー補正、モニター出力、検知応答調整、サウンドチェック、アラームメモリー、タンパー、受光感度表示
光軸調整範囲	水平方向：±95° / 垂直方向：±10°
使用可能周囲温度	-25℃ 〜 +60℃（結露・氷結なきこと）
設置場所 / 保護等級	屋内・屋外 / IP55相当（防雨構造）
配線接続	M3セルフアップ端子式
質量	投光器：約370g / 受光器：約400g
外観	樹脂（ワインレッド）

FAQ

Q：バスネット方式とはどのような接続ですか？ A：2芯の信号線（バスライン）で複数のセンサーとコントローラを結ぶ方式です。従来の接点ごとの個別配線に比べ、配線量を大幅に削減できます。

Q：投光器のLEDがカバーを閉めると消えてしまいますが、故障ですか？ A：故障ではありません。仕様により、投光表示灯はカバーを開けている時のみ点灯し、カバーを閉めると自動的に消灯する省エネ・セキュリティ設計となっています。

Q：屋外で雨や霧が発生した場合、誤報は出ませんか？ A：BUS-40XTは感度余裕100倍のハイパワービームを採用しており、視界が遮られるような濃霧や豪雨下でも安定して動作するように設計されています。

Q：アドレス設定とは何ですか？ A：バスネットシステム内で個々のセンサーを識別するための番号設定です。基板上のDIPスイッチを使って1〜255の範囲で重複しないように設定します。

Q：検知応答時間はどのように設定すべきですか？ A：通常は全力疾走にも対応できる0.05秒に設定します。鳥や飛来物による誤報が多い環境では、0.1秒や0.25秒へと調整することで回避可能です。

Q：光軸調整が正しくできているか確認する方法は？ A：受光器のモニタージャックにテスターを接続し、電圧が1.6V以上であることを確認してください。またはサウンドチェック機能で最高音になる位置に調整します。

Q：近接して複数台設置する場合、干渉しませんか？ A：4段階の変調周波数切替（チャンネル切替）機能を備えています。隣接するセンサー間でチャンネルを変えることで、赤外線の回り込みによる干渉を防げます。

Q：電源の極性はありますか？ A：はい、あります。電源およびバスラインにはプラス・マイナスの極性がありますので、配線図に従って正しく結線してください。

Q：虫が侵入して故障することはありませんか？ A：IP55相当の防虫・防滴設計に加え、配線口を密閉するカットブッシュを採用しているため、虫の侵入による基板腐食やショートのリスクを最小限に抑えています。

Q：設置高さの推奨はありますか？ A：レンズの中心が地面から約80cm前後になる高さを推奨しています。これは人間の胴体を確実に検知し、小動物による誤報を避けるための標準的な高さです。
