TAKEX（竹中エンジニアリング）直流電源ユニット DC24V出力スイッチボックス対応屋内用

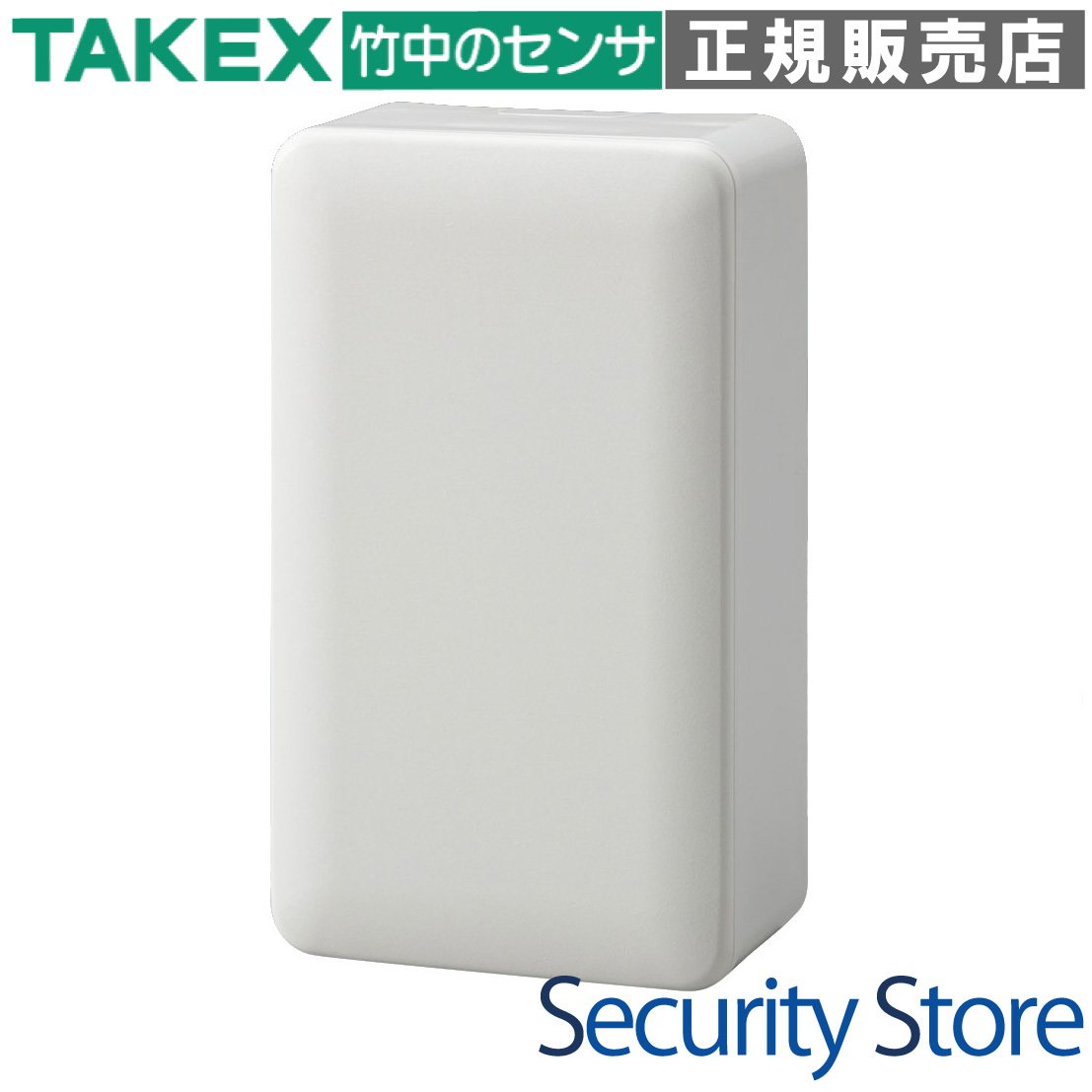

DCU-2440 直流電源ユニット

AC100V〜200Vの広範な入力に対応し、安定したDC24Vを供給する小型組込専用の電源ユニットです。1個用スイッチボックスに適合するサイズ設計により、非接触スイッチやセンサー類の電源として、現場を選ばずスマートに設置可能です。

型番： DCU-2440
定格出力： DC24V 400mA（精度±2%）
入力電圧： AC100V〜200V ±10% (50/60Hz)
外形寸法： 121mm × 71mm × 42.4mm
主な用途： 非接触スイッチ電源、自動ドア周辺機器、防犯センサー、セキュリティシステム

資料ダウンロード

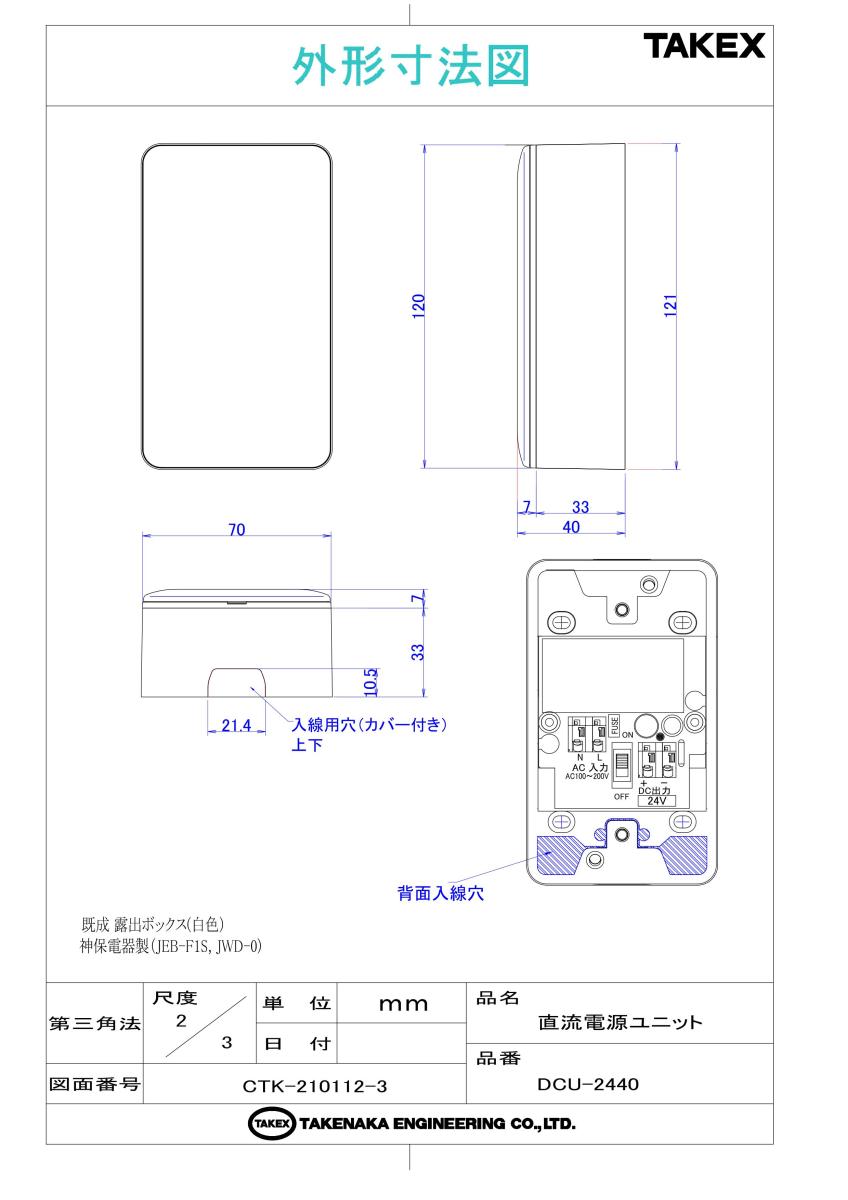

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

非接触スイッチ（DHS-1等）の電源供給
自動ドアの周辺機器用直流電源
防犯センサー・制御盤の安定電源
1個用スイッチボックスへの隠蔽設置
AC100V/200Vが混在する施工現場

導入前に確認したいポイント

接続機器の合計電流が400mA以下か
設置場所が屋内環境（-5℃〜+40℃）か
より線使用時はフェルール端子があるか
配線距離による電圧降下の許容範囲内か

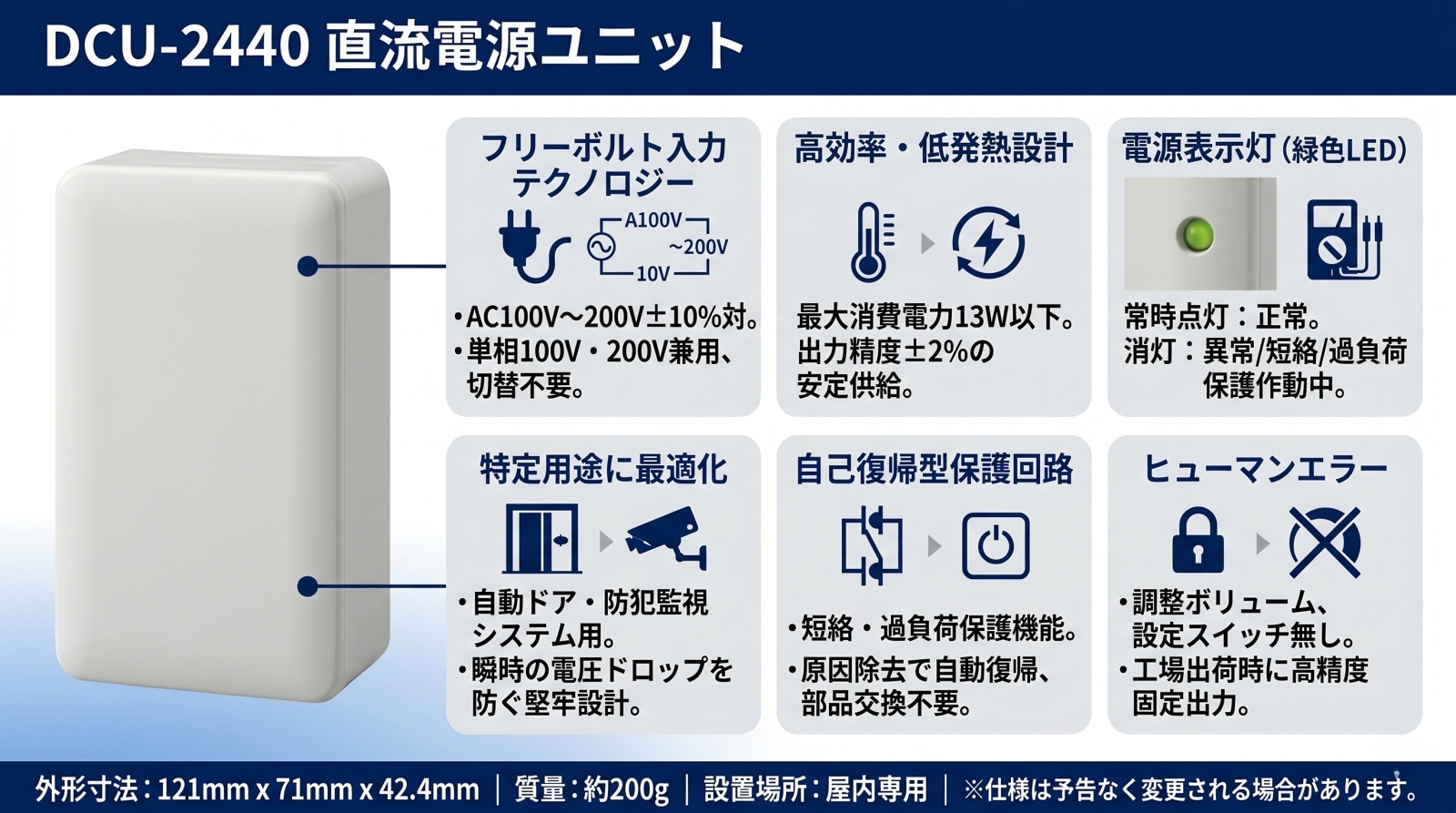

特長

AC100V〜200Vのフリーボルト入力対応

現場の電源環境に左右されないワイドレンジ入力（AC100V〜200V ±10%）を採用。単相100Vはもちろん、動力盤からの200V入力にもスイッチ切替なしでそのまま対応可能です。現場での入力電圧ミスによる故障リスクを排除します。

高精度な出力電圧（DC24V±2%）

スイッチング電源回路の最適化により、出力精度±2%という極めて安定した直流電力を供給します。電圧変動に敏感なマイコン搭載センサーや制御機器に対しても、ノイズの少ないクリアな電源環境を提供し、誤動作を防ぎます。

1個用スイッチボックスに適合する小型設計

JIS規格の1個用スイッチボックス（浅型）に適合するコンパクトなサイズ設計です。壁面への埋込設置や露出設置において、他の配線器具やスイッチと意匠を統一しやすく、施工の柔軟性が大幅に向上しています。

自己復帰型の保護回路を搭載

出力側の短絡（ショート）や過負荷（オーバーロード）が発生した際、瞬時に出力を遮断・低下させて回路を保護します。トラブルの原因を除去すれば自動的に正常出力へ復帰する電子式保護回路のため、ヒューズ交換の手間が不要です。

ヒューマンエラーを排除する「設定不要」設計

現場での出力電圧調整ボリュームやDIPスイッチをあえて排除。工場出荷時に精密にキャリブレーションされているため、接続ミス以外の設定ミスが起こり得ないフェイルセーフな設計思想を貫いています。

高効率・低発熱による長寿命化

最大負荷時でも消費電力を13W以下に抑えた高効率設計です。自己発熱が少ないため、密閉された盤内や天井裏などの風通しの悪い環境下でも、熱による電子部品の劣化を抑え、長期にわたる安定稼働をサポートします。

非接触スイッチとのシステム統合

TAKEX製の非接触スイッチ（DHS-1など）と組み合わせることで、直流電源を一体化させたスタイリッシュな設置が可能です。自動ドアや入退室管理システムのフロントエンドとして、高い親和性を発揮します。

    選定時に評価したい強み
    信頼性： 24時間365日の連続稼働を前提としたBtoB専用設計
施工性： 100V/200Vを自動判別するため、電源種別の手配ミスを防げる
メンテナンス性： 短絡保護からの自己復帰機能により、現場復旧が容易
安定性： ±2%の高精度出力により、デリケートな電子機器の故障を予防



施工・設置ガイド

確実な運用のため、以下の施工条件を遵守してください。特に配線端子の処理は火災防止・接触不良防止のために極めて重要です。

確認項目	この製品での考え方・注意点
適合電線	単線 Φ0.65mm 〜 Φ1.6mm を推奨。ストリップ長は9〜10mmとしてください。
より線の使用	より線の直接挿入は厳禁です。必ず棒端子（フェルール端子）を圧着して使用してください。
設置環境	屋内専用です。浴室などの高湿度環境、油煙の舞う場所には設置しないでください。
LED表示灯	前面の緑色LEDが点灯していれば正常。消灯時はAC入力断またはDC側短絡を疑ってください。

製品仕様

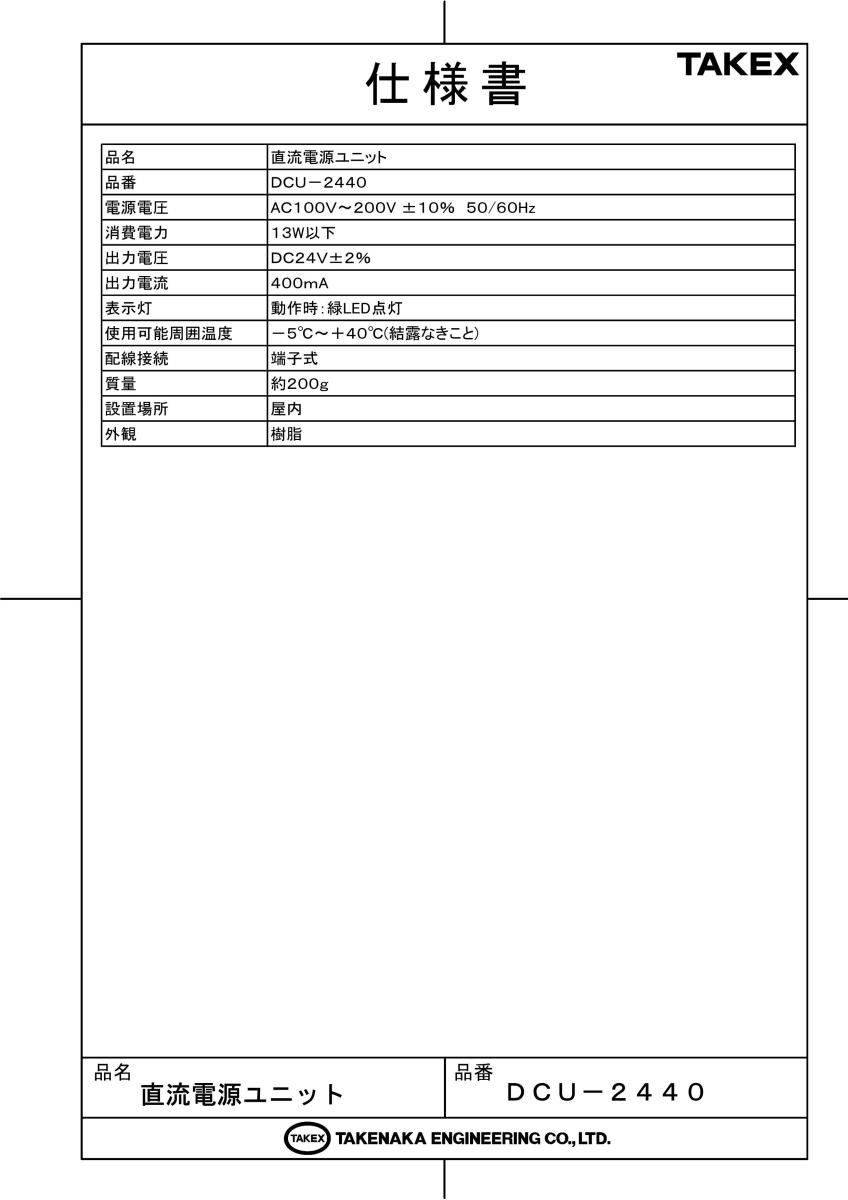

項目	内容
品名	直流電源ユニット
品番	DCU-2440
電源電圧	AC100V〜200V ±10% 50/60Hz
消費電力	13W以下
出力電圧	DC24V±2%
出力電流	400mA
表示灯	動作時：緑LED点灯
配線接続	端子式（プッシュイン/ネジ締め等）
使用可能周囲温度	－5℃〜＋40℃（結露なきこと）
設置場所	屋内
質量	約200g
外観材質	難燃性樹脂
外形寸法	121(W) × 71(H) × 42.4(D) mm

FAQ

Q：入力電圧が100Vと200Vのどちらか不明な場合でも使えますか？ A：はい、AC100V〜200Vの範囲内であれば自動で対応するため、そのまま接続いただけます。

Q：出力電圧を25Vなどに微調整することは可能ですか？ A：いいえ、本機は高精度な固定出力（±2%）設計となっており、調整ボリュームは搭載されていません。

Q：LEDが消灯しているのですが、故障でしょうか？ A：まずAC入力が来ているか確認してください。ACが正常ならDC出力側がショートしている可能性があります。

Q：ショート（短絡）させた場合、ヒューズの交換が必要ですか？ A：いいえ、電子式の自己復帰保護回路を搭載しているため、ショートを除去すれば自動的に復旧します。

Q：より線（撚り線）を接続しても問題ありませんか？ A：芯線のバラケによる短絡防止のため、必ずフェルール端子を圧着した状態で接続してください。

Q：屋外のプルボックス内に設置しても大丈夫ですか？ A：本機は屋内専用です。結露や湿気によるショートを防ぐため、屋内環境でご使用ください。

Q：400mAを超える機器を接続するとどうなりますか？ A：過負荷保護が働き、出力電圧が低下します。接続機器の合計電流が400mA以下になるよう設計してください。

Q：1個用スイッチボックスへの取り付けネジは付属していますか？ A：はい、取付用のネジが付属しております。

Q：配線距離はどのくらいまで伸ばせますか？ A：配線抵抗による電圧降下を考慮する必要があります。20mを超える場合は太い線径（Φ0.9mm以上）を推奨します。

Q：DC24Vの機器なら何でも接続できますか？ A：電圧がDC24Vで、消費電流が400mA以内の機器であれば接続可能です。
