TAKEX（竹中エンジニアリング）直流電源ユニット DC12V 900mA 組込専用屋内用

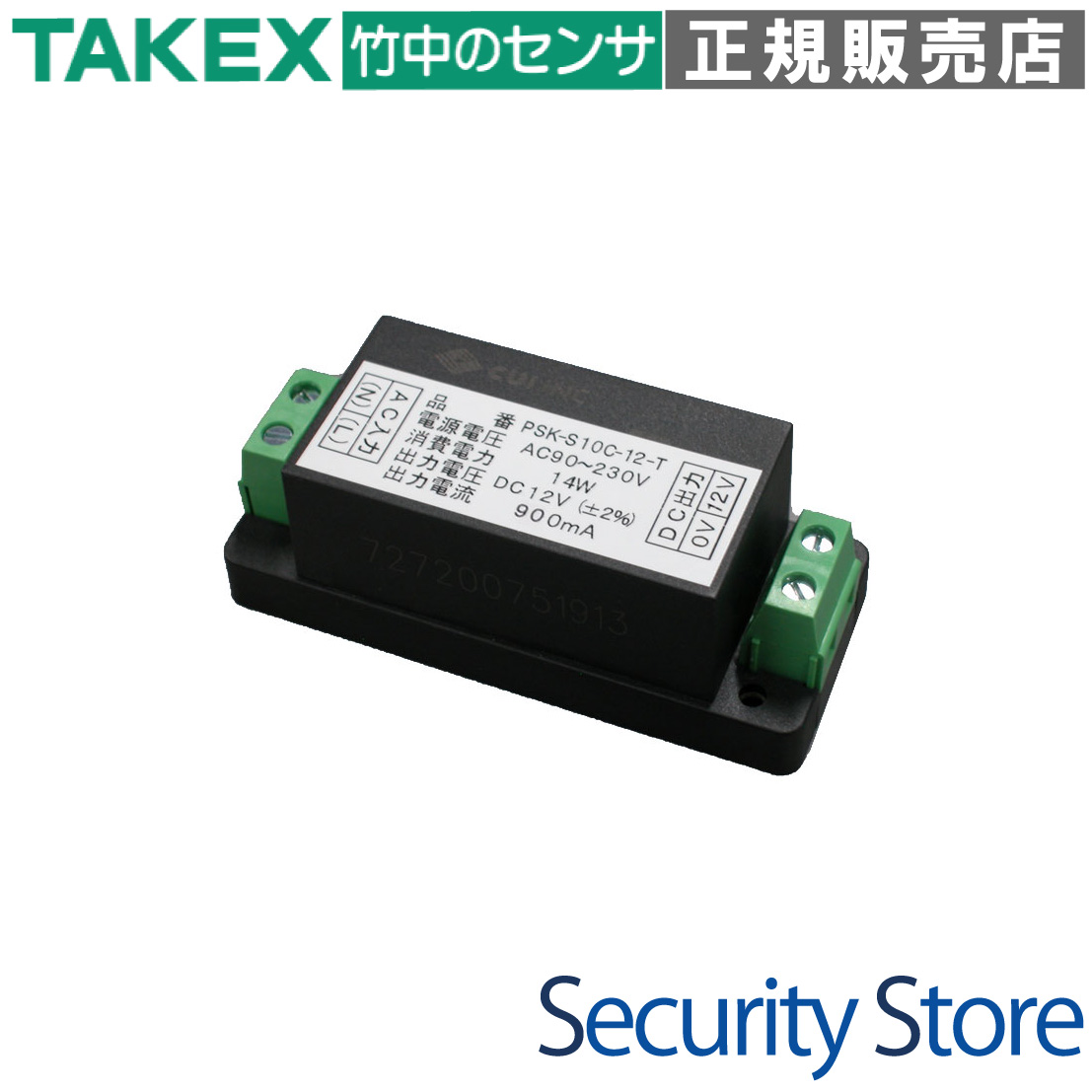

直流電源ユニット PSK-S10C-12-T

PSK-S10C-12-Tは、自動ドアや防犯監視システムのセンサー群へ安定したDC12V電源を供給するための組込専用ユニットです。AC100VからAC200Vまでの幅広い入力に対応し、省スペース設計により制御盤内の限られたスペースへ効率的に配置可能です。

型番： PSK-S10C-12-T
製品名： 直流電源ユニット
出力仕様： DC12V ±2% / 900mA
入力仕様： AC90V 〜 AC230V (50/60Hz)
主な用途： 自動ドアセンサー、防犯センサー、各種制御機器の電源供給
設置環境： 屋内（組込用）

資料ダウンロード

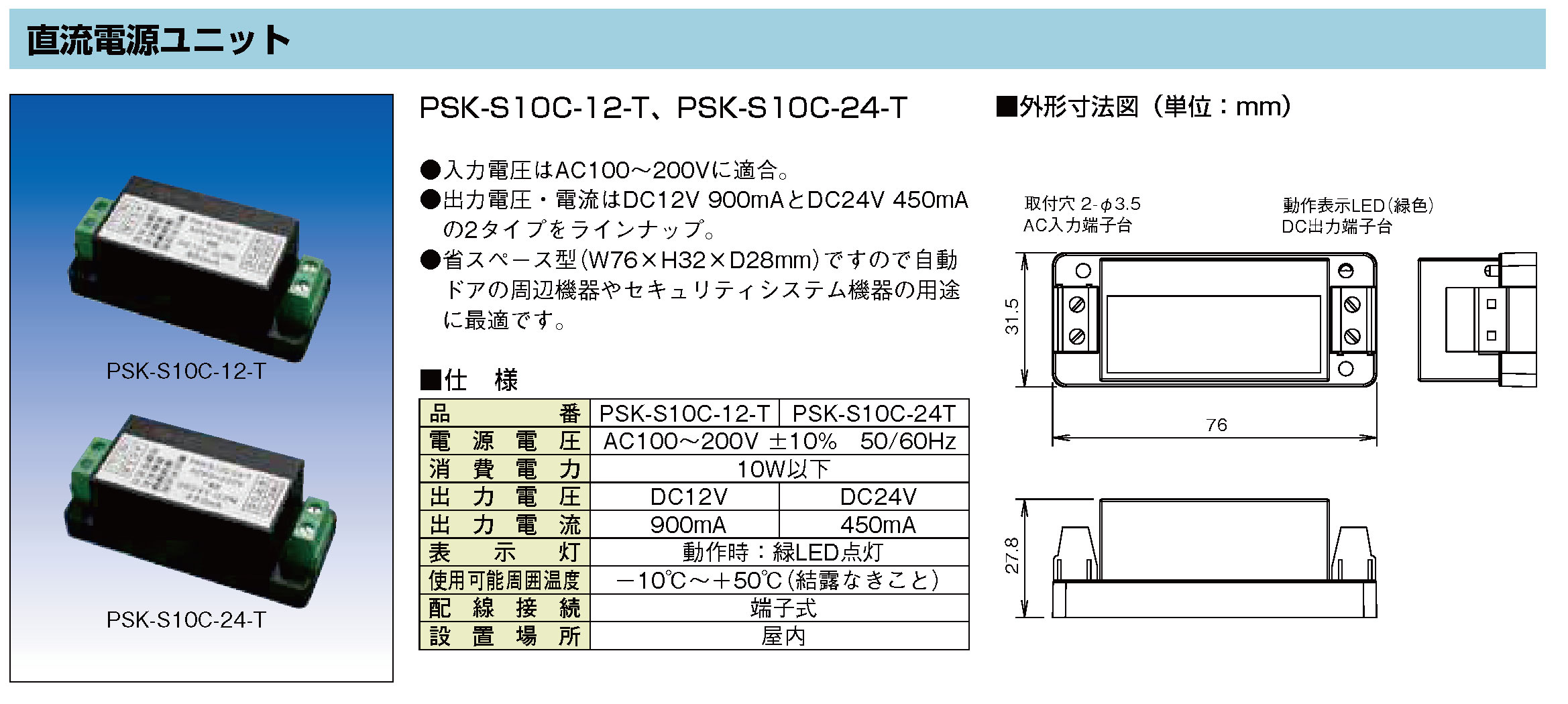

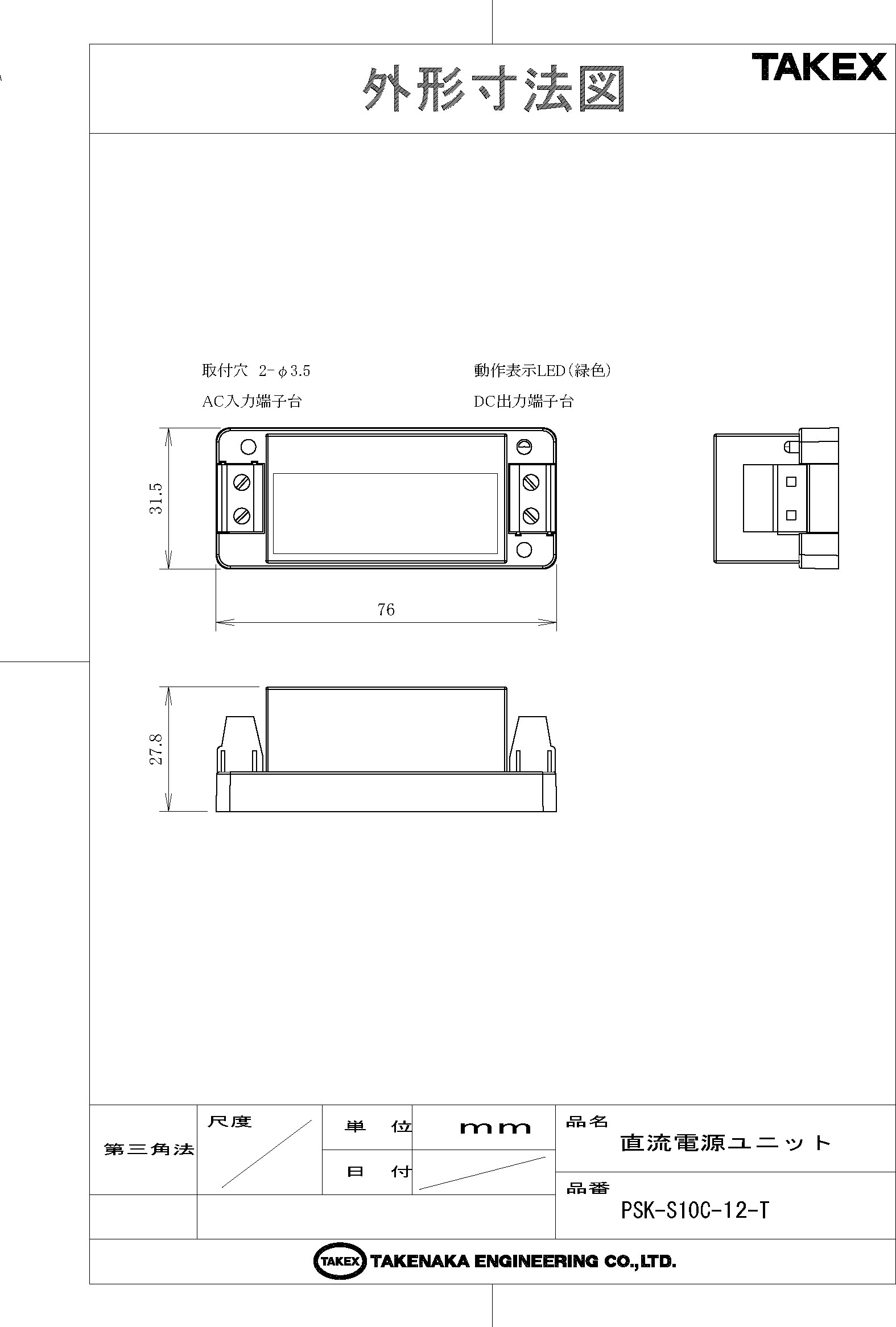

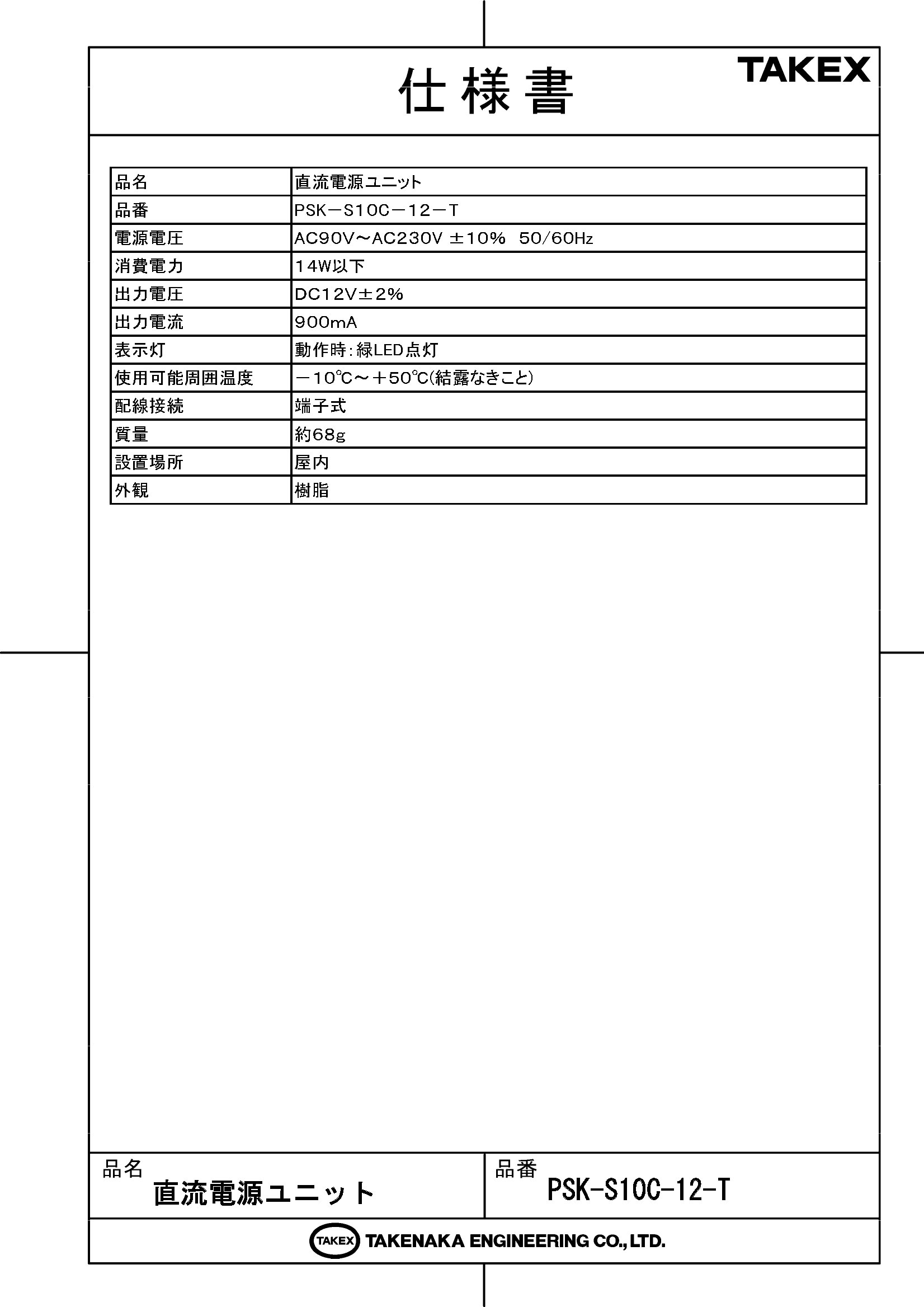

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

自動ドア用センサーの安定電源供給
赤外線センサー等の防犯機器の駆動
制御盤内のDC12V電源系統の構築
AC100V/200Vが混在する現場の共通化

導入前に確認したいポイント

接続機器の合計電流が900mA以内か
設置場所が結露や水気のない屋内か
組込スペース（W76×H32×D28mm）の確保
電気工事士による配線作業の要否

特長

AC100V〜200Vのワイド入力に自動適合

入力定格AC90V〜AC230Vの幅広い電圧に対応しています。現場の電源環境がAC100V系であってもAC200V系であっても、降圧トランスを介さず直接入力が可能です。配線系統の設計を簡略化し、部材コストの削減に寄与します。

限られたスペースに収まる超小型・省スペース設計

幅76mm、高さ32mm、奥行28mmという極めてスリムな筐体を採用しています。自動ドアのエンジンケース内や小型の制御盤、セキュリティシステムのジャンクションボックス内など、設置スペースが限定される場所への組み込みに最適です。

DC12V 900mAの高出力・安定供給

コンパクトなサイズながら、最大900mAの出力電流を確保しています。複数の赤外線センサーや光電スイッチを同時に駆動させる際も、電力不足に陥ることなく、電圧精度±2%という極めて安定した直流電源を供給します。

メンテナンス性を高めるLEDインジケーター

ユニット正面に電源表示灯（緑色LED）を搭載しています。AC入力および内部でのDC生成が正常に行われているかを一目で確認できるため、万が一のシステムダウン時にも、電源供給の有無を即座に判別し、トラブルシュートの時間を短縮します。

幅広い電線サイズに対応する端子台構造

配線接続には24〜12 AWGの幅広い電線サイズに適合する端子台を採用しています。現場で一般的に使用される0.65mmの信号線から、電源用のVVFケーブル、スケア線の接続まで柔軟に対応でき、施工性を損ないません。

設定不要のプラグアンドプレイ仕様

現場での複雑なDIPスイッチ設定や、出力電圧のボリューム調整を一切必要としない設計です。端子に電源を接続するだけで規定の電圧を出力するため、設定ミスによる機器破損や動作不良のリスクを排除しています。

    選定時に評価したい強み
    信頼のTAKEXブランド： センサー専業メーカーならではの、過酷な現場環境を想定した高信頼設計です。
工数削減： AC100/200Vの自動判別機能により、現場ごとの機種選定ミスや配線ミスを防げます。
優れたコストパフォーマンス： 小型かつ高出力であるため、複数の低出力電源を並べるよりも省コスト・省スペースです。
確実な施工： 端子式接続のため、ハンダ付けや特殊コネクタ加工が不要で、確実な結線が可能です。



施工・設置ガイド

本機は屋内専用の組込型機器です。故障を防ぎ、長期間安定してご使用いただくために以下の点に注意して施工してください。

確認項目	この製品での考え方
設置環境	水気、湿気、油煙、ほこりのない屋内環境へ設置してください。
取付姿勢	取付穴（ピッチ61.6mm）を使用し、水平または垂直に固定してください。
配線作業	必ずブレーカーを切った状態で、適合電線（24〜12 AWG）を使用して結線してください。
負荷容量	接続する機器の消費電流合計が900mAを超えないよう計算してください。

配線・端子仕様

端子番号	表記	機能	詳細仕様
1	AC (N)	AC電源入力（ニュートラル）	AC90V〜230V ±10% 50/60Hz 入力
2	AC (L)	AC電源入力（ライブ）	AC90V〜230V ±10% 50/60Hz 入力
3	+Vo	DC電源出力（プラス）	DC12V ±2% 最大900mA 出力
4	-Vo	DC電源出力（マイナス）	DC12V ±2% 最大900mA 出力

トラブルシューティング

現象	原因の可能性	処置
LEDが点灯しない	AC入力がない、または電圧不足	AC入力端子に適切な電圧（AC90V以上）が来ているかテスターで確認。
LEDが消灯、DC出力なし	出力側の短絡（ショート）	DC側の配線を外し、ユニット単体で点灯するか確認。配線をやり直す。
出力電圧が不安定	負荷容量の超過	接続機器を減らし、合計電流が900mA以下になるよう調整する。

製品仕様

項目	内容
品名	直流電源ユニット
品番	ＰＳＫ－Ｓ１０Ｃ－１２－Ｔ
電源電圧	ＡＣ９０Ｖ〜ＡＣ２３０Ｖ ±１０％　５０／６０Ｈｚ
消費電力	１４Ｗ以下
出力電圧	ＤＣ１２Ｖ±２％
出力電流	９００ｍＡ
表示灯	動作時：緑ＬＥＤ点灯
配線接続	端子式（適合電線：24〜12 AWG）
使用可能周囲温度	－１０℃〜＋５０℃（結露なきこと）
設置場所	屋内
質量	約６８ｇ
外観	樹脂
外形寸法	幅 27.8mm × 奥行 31.5mm × 高さ 76.0mm
付属品	取扱説明書×1部、取付ネジ(M3×20)×2本

FAQ

Q：AC200Vの環境でもそのまま使えますか？ A：はい、AC90V〜230Vのワイドレンジに対応しているため、AC200V環境でも設定変更なしでそのままご使用いただけます。

Q：DC24Vを出力することは可能ですか？ A：本機（PSK-S10C-12-T）はDC12V専用です。DC24Vが必要な場合は、姉妹モデルの「PSK-S10C-24-T」をご選定ください。

Q：LEDが消灯しているのですが、故障でしょうか？ A：故障の前に、AC電源が入力されているか、またはDC出力側でショート（短絡）が起きて保護回路が働いていないかをご確認ください。

Q：屋外のボックスに設置しても大丈夫ですか？ A：本製品は屋内専用・非防水です。屋外で使用する場合は、必ず防水・防塵性能を持つボックス内に収納し、結露対策を行った上で設置してください。

Q：最大何台のセンサーを接続できますか？ A：接続するセンサーの合計消費電流が900mA以内であれば台数制限はありません。余裕を持って設計することをお勧めします。

Q：出力電圧を13V程度に微調整することはできますか？ A：いいえ、本機は出力電圧調整ボリュームを備えていない固定出力タイプです。

Q：適合する電線の種類を教えてください。 A：24AWGから12AWGまでの電線に対応しています。撚り線の場合は、端子台への接続が確実に行える棒端子の使用を推奨します。

Q：取付ネジの間隔（ピッチ）はいくつですか？ A：上下の取付穴ピッチは61.6mmです。

Q：動作温度範囲はどのくらいですか？ A：- 10℃〜＋50℃の範囲で使用可能です。ただし、結露がない環境に限ります。

Q：保護回路が働いた場合、どうすれば復帰しますか？ A：ショートや過負荷の原因を取り除いた後、再度AC電源を投入することで自動的に復帰します。
