赤外線センサー [BUS-60XT]

赤外線センサー [BUS-60XT]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） バスネットシステム対応 赤外線センサー 屋外60m警戒

BUS-60XT 赤外線センサー

BUS-60XTは、屋外60mの長距離警戒に対応したバスネットシステム専用の2段ビーム対向型赤外線センサーです。独自の二重変調方式により外乱光に強く、2段ハイパワービームにより霧や豪雨といった悪天候下でも安定した検知性能を発揮します。

  • 型番： BUS-60XT
  • 方式： 近赤外線ビーム遮断方式（2段ビーム対向型）
  • 警戒距離： 屋外60m以内 / 屋内120m以内
  • 主な用途： 外周警戒、重要施設監視、工場・倉庫の敷地境界
  • 通信方式： バスネット方式（2芯配線による省施工・時分割多重伝送）

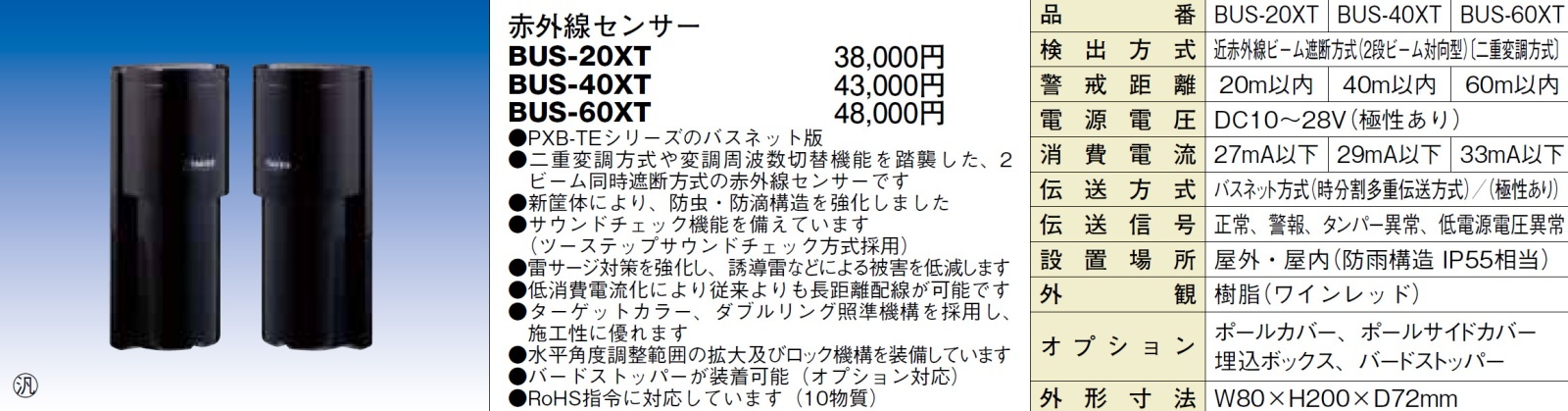

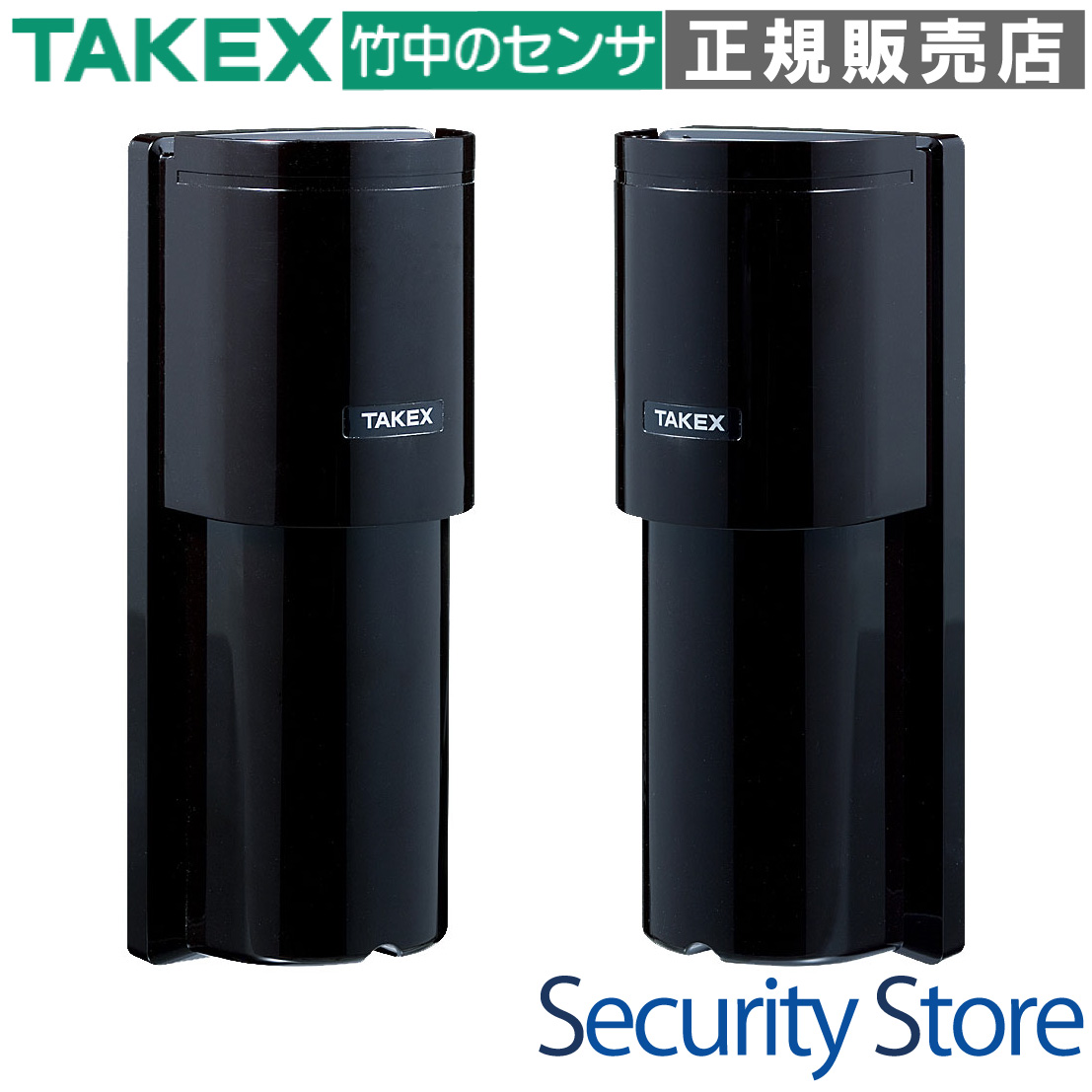

赤外線センサー BUS-60XT 製品画像

資料ダウンロード

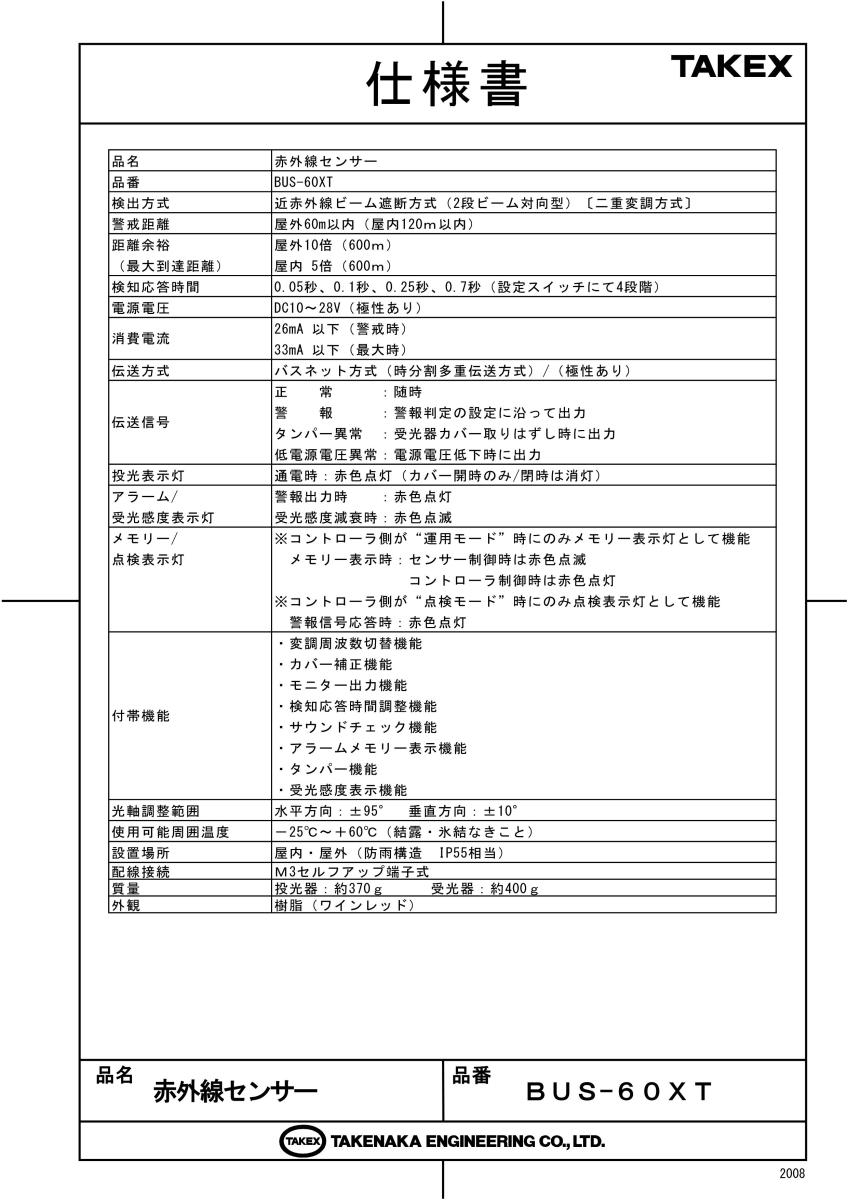

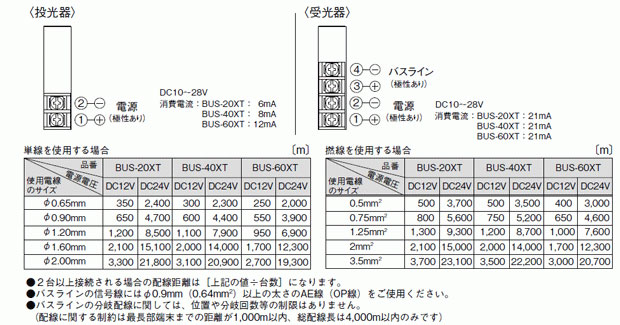

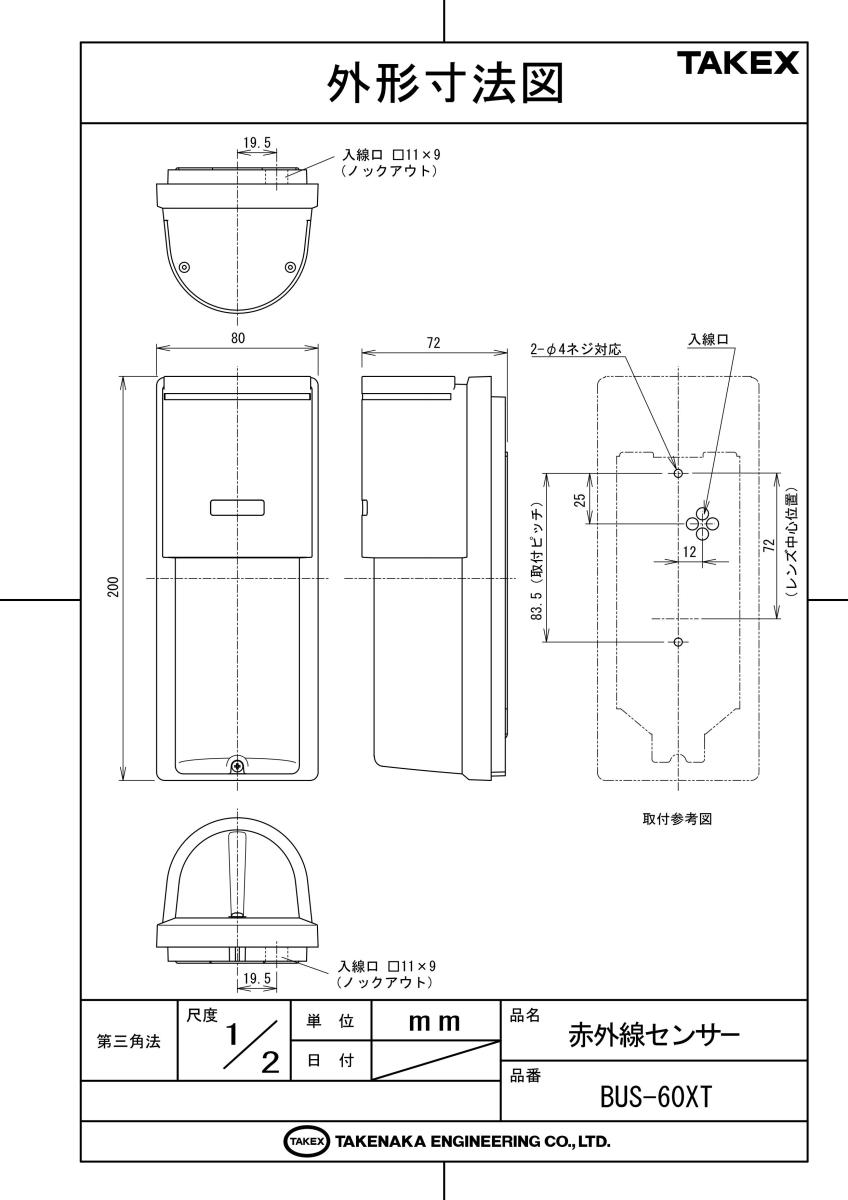

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 広大な敷地を持つ工場の外周警戒
  • 重要インフラ施設の境界監視
  • バスネットシステムによる多点・長距離警戒
  • 霧や降雪など天候変化の激しい屋外環境

導入前に確認したいポイント

  • バスネットコントローラとの接続が必要
  • 投受光器間に樹木や障害物がないこと
  • 設置ポールの剛性（1度の傾きが致命的）
  • 長距離配線時の電圧降下（AE線推奨）

特長

省配線・省施工を実現するバスネット方式

バスネットコントローラから2芯の配線で信号伝送と電源供給（または個別電源）を行い、個別に配線を行う手間を大幅に削減。広大な現場でのスター配線やツリー配線が柔軟に行えるため、トータルコストの抑制が可能です。

外乱光に強い「二重変調方式」

TAKEX独自の二重変調方式を採用。朝日・夕日の直射光や、車両のヘッドライト、強力なLED照明などの外乱光と、自機のビームを明確に識別し、誤報を極限まで低減した信頼性の高い警戒を実現します。

悪天候に負けない「2段ハイパワービーム」

感度余裕100倍、距離余裕10倍の圧倒的な出力を誇ります。濃霧、豪雨、降雪などにより赤外線が減衰しやすい環境下でも、安定した受光状態を維持し、環境悪化時の誤動作を防止します。

徹底した防虫・防滴設計（IP55相当）

電線入線口を包み込む「防虫ブッシング」や独自の止水構造を採用。虫の侵入による基板の腐食やショート、雨水の浸入を物理的に遮断します。IP55相当の保護等級で屋外設置でも安心です。

高精度な光軸調整を支えるダブルリング照準機構

照準器に大小二重のリングを採用。作業者が目を近づけた状態でも離した状態でも、視差なく正確な光軸合わせが可能です。60m先の対向機を確実に捉えるための視認性が確保されています。

視認性の高いターゲットカラー

内部構造に高彩度なターゲットカラー（投光器：イエロー、受光器：オレンジ）を採用。遠方からでも機器の種類や調整方向が判別しやすく、現場での作業効率を向上させます。

ツーステップサウンドチェック方式

受光量に応じてビープ音が変化する機能を搭載。受光量が少ない時は断続音、良判定のしきい値を超えると連続音に変わります。テスターを使用できない高所などでも、聴覚的に最適な光軸調整が可能です。

広範囲な水平角度調整とロック機構

光学ユニットの水平調整範囲を±95°に拡大。さらに調整後の光軸を固定するロック機構を装備しており、風による振動や経年による光軸のズレを最小限に抑えます。

耐サージ性能を強化した雷対策設計

誘導雷による故障リスクを低減するため、従来品よりも耐サージ性能を強化。屋外の厳しい環境下でも長期間安定して稼働し続けるための堅牢な回路設計がなされています。

環境に配慮した省エネ・RoHS対応

低消費電流化を追求し、環境負荷を低減。鉛や水銀などの有害物質を排除したRoHS指令に適合しており、企業の環境対策（ESG投資）にも適合する製品です。

選定時に評価したい強み

  • 長距離安定性： 60m屋外警戒において100倍の感度余裕。
  • メンテナンス性： LED表示やサウンドチェック機能が充実。
  • 施工効率： バスネット方式による大幅な配線材削減。
  • 信頼のブランド： TAKEXブランドによる高い検知精度と耐久性。

施工・設置ガイド

本機は精密な光学機器です。長距離警戒のポテンシャルを最大限に引き出すため、以下の施工基準を遵守してください。

確認項目 この製品での考え方
設置高さ 地面からセンサー中心まで約80cmを推奨。
光軸調整の目安 モニター電圧1.6V以上（100kΩ以上のテスター使用時）を確保してください。
配線処理 防虫ブッシングは電線径に合わせてカットし、隙間はコーキング等で処理してください。
チャンネル設定 多段警戒時は、上下で異なる変調周波数（CH）に設定して干渉を防いでください。

製品仕様

項目 内容
品名赤外線センサー
品番BUS-60XT
検出方式近赤外線ビーム遮断方式（2段ビーム対向型）〔二重変調方式〕
警戒距離屋外60m以内（屋内120m以内）
距離余裕（最大到達距離）屋外 10倍（600m）
屋内 5倍（600m）
検知応答時間0.05秒、0.1秒、0.25秒、0.7秒（設定スイッチにて4段階）
電源電圧DC10〜28V（極性あり）
消費電流26mA以下（警戒時）
33mA以下（最大時）
伝送方式バスネット方式（時分割多重伝送方式）／（極性あり）
伝送信号正常：随時
警報：警報判定の設定に沿って出力
タンパー異常：受光器カバー取りはずし時に出力
低電源電圧異常：電源電圧低下時に出力
投光表示灯通電時：赤色点灯（カバー開時のみ／閉時は消灯）
アラーム／受光感度表示灯警報出力時：赤色点灯
受光感度減衰時：赤色点滅
メモリー／点検表示灯※運用モード時：赤色点滅（センサー制御）または点灯（コントローラ制御）
※点検モード時：赤色点灯（警報信号応答時）
付帯機能変調周波数切替、カバー補正、モニター出力、検知応答時間調整、サウンドチェック、アラームメモリー、タンパー、受光感度表示
光軸調整範囲水平方向：±95°　垂直方向：±10°
使用可能周囲温度－25℃〜＋60℃（結露・氷結なきこと）
設置場所屋内・屋外（防雨構造　IP55相当）
配線接続M3セルフアップ端子式
質量投光器：約370g　受光器：約400g
外観樹脂（ワインレッド）

FAQ

Q：屋外で最大何メートルまで警戒できますか？ A：屋外では最大60mまでの警戒が可能です。屋内であれば120mまで対応しています。
Q：バスネットシステム以外のコントローラでも使えますか？ A：本製品はバスネット方式専用です。汎用の接点入力タイプのコントローラには直接接続できません。
Q：霧や雨での誤報が心配です。 A：感度余裕100倍のハイパワービームと二重変調方式を採用しているため、悪天候による誤動作には非常に強い設計となっています。
Q：光軸調整を正確に行うコツはありますか？ A：受光器側のモニター端子にテスターを接続し、電圧が1.6V以上になるよう微調整してください。またサウンドチェック機能による音での確認も併用可能です。
Q：虫が入って故障することはありますか？ A：防虫ブッシングによる密閉構造を採用しており、IP55相当の防塵・防虫性能を備えているため、虫の侵入によるトラブルは最小限に抑えられています。
Q：投光器側のLEDがカバーを閉めると消えてしまいます。 A：故障ではありません。省電力および秘匿性維持のため、カバー閉鎖時は自動的に消灯する仕様です。
Q：検知応答時間はどのように設定すべきですか？ A：通常は全力疾走にも対応できる0.05秒に設定します。鳥や落ち葉の多い環境では0.1秒〜0.25秒に調整して誤報を回避します。
Q：雷による故障対策はされていますか？ A：耐サージ性能を強化しており、誘導雷による故障リスクを低減しています。ただし直撃雷等は保証対象外となります。
Q：配線距離の限界はどのくらいですか？ A：バスラインの最長部端末まで1,000m以内、総延長4,000m以内となります。電圧降下を避けるため適切な太さの電線（AE線等）を使用してください。
Q：1つのバスラインに何台まで接続できますか？ A：コントローラ側の仕様に依存しますが、アドレス設定スイッチで1〜255までのアドレスを個別に設定して識別することが可能です。
