マルチサイレン [AS-12MR]

マルチサイレン [AS-12MR]

販売価格: 会員のみ販売

商品詳細

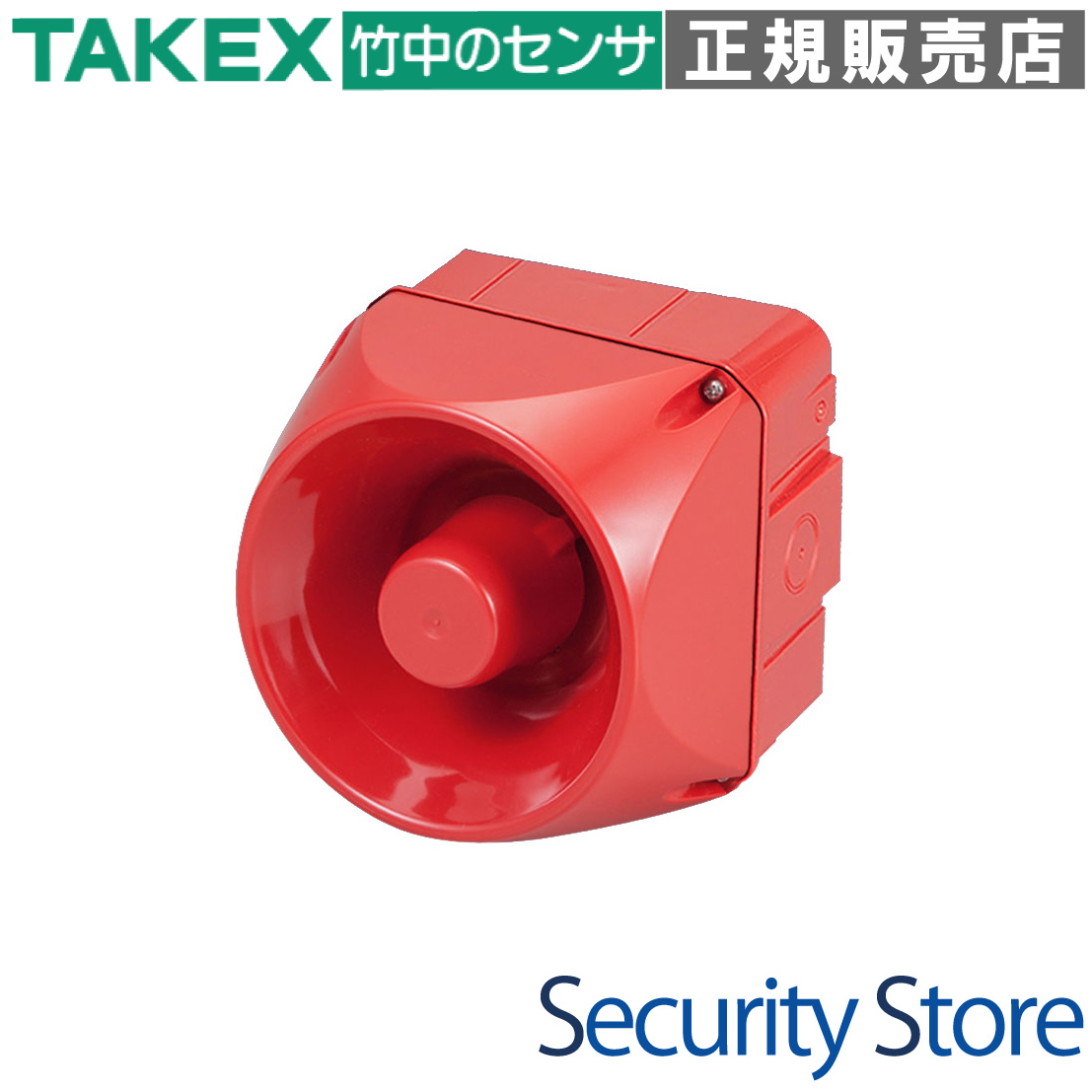

竹中エンジニアリング (TAKEX) マルチサイレン 108dB高出力 防雨構造 32音色選択

AS-12MR マルチサイレン

最大108dBの大音量による強力な威嚇・告知能力を備えた、プロ仕様の電子マルチサイレンです。32種類の音色プログラミングと屋外設置可能な防雨構造により、防犯・防災・現場の危険告知まで幅広い用途に対応します。

  • 型番： AS-12MR
  • 製品名： マルチサイレン
  • 最大音圧： 約108dB（前方1m）
  • 音色数： 32種類（DIPスイッチ切替）
  • 対応電源： DC12V〜24V（無極性）
  • 防水性能： 防雨構造（屋外設置対応）
AS-12MR マルチサイレン

資料ダウンロード

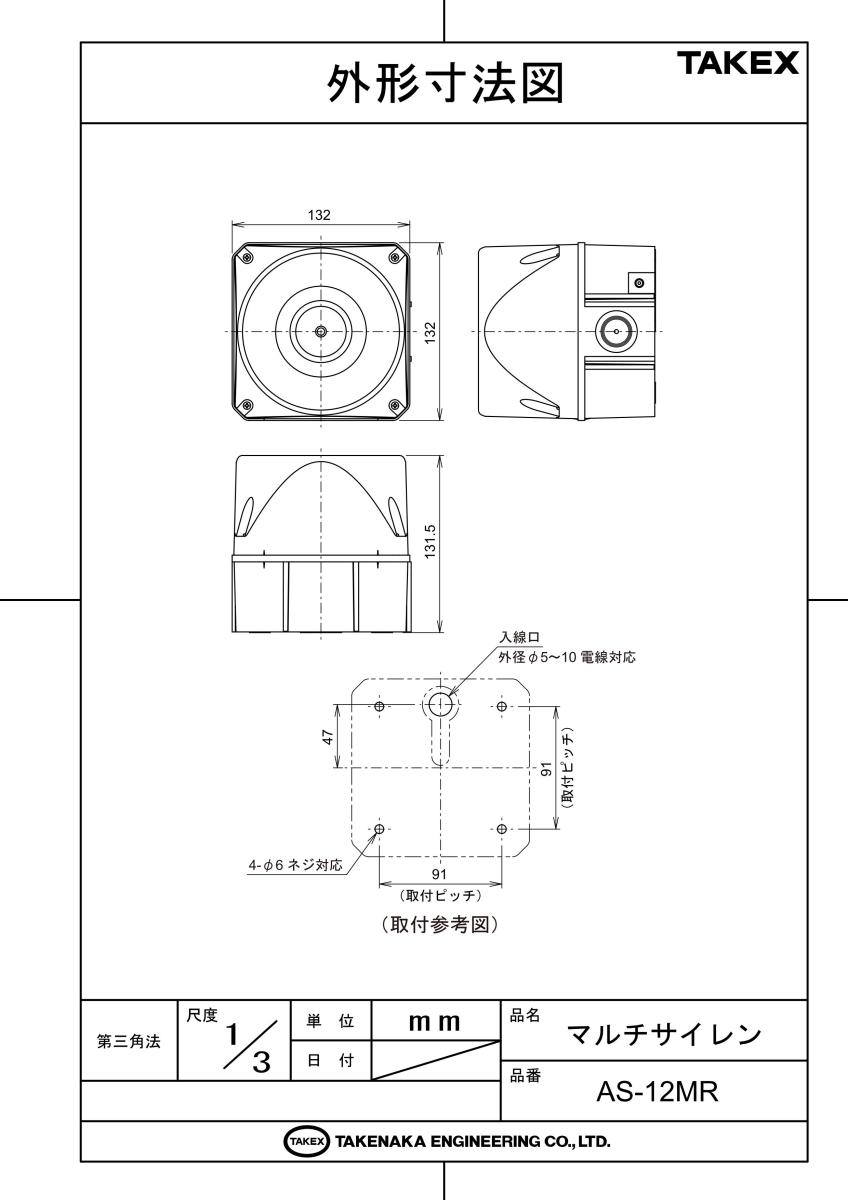

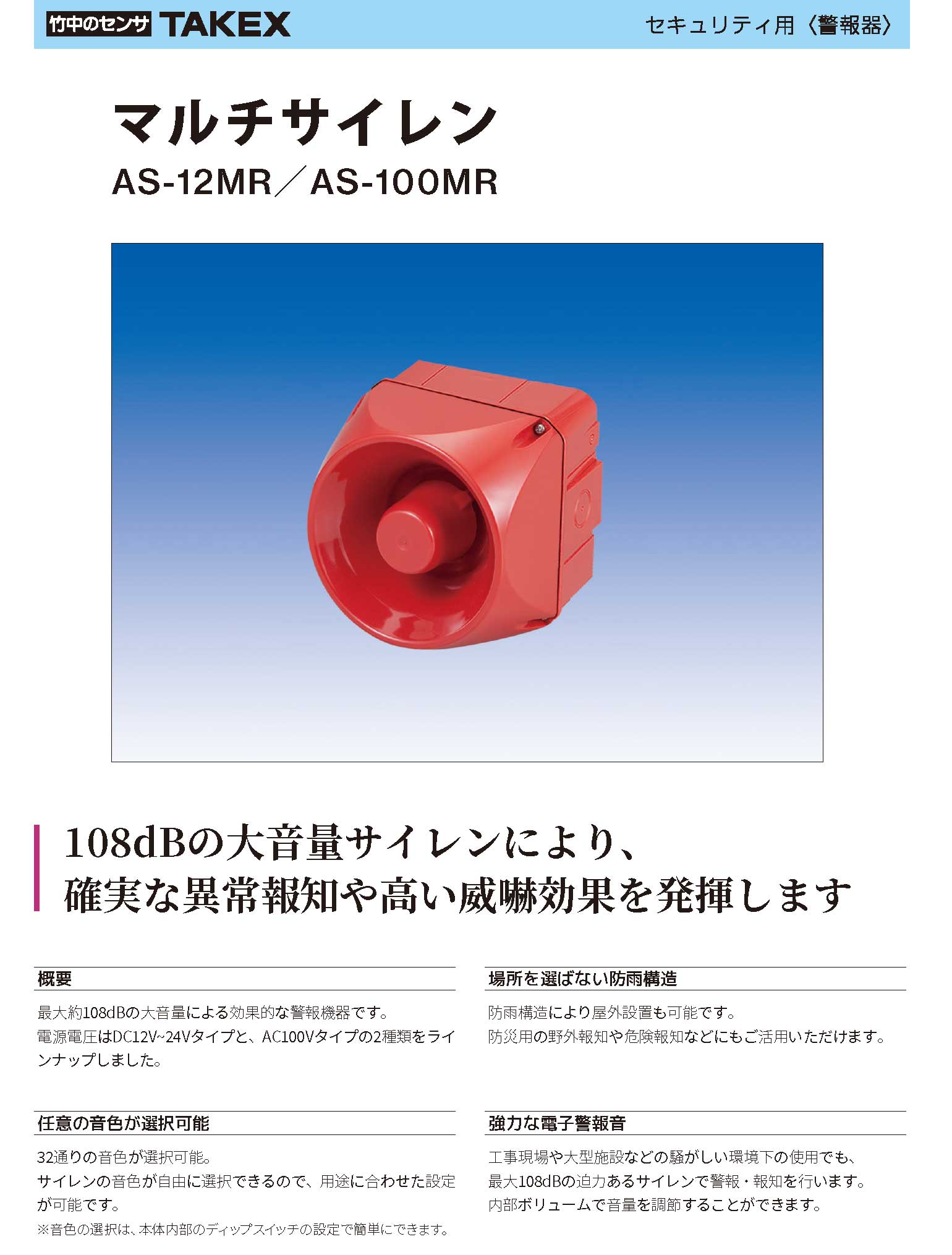

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工事現場や大型施設の危険告知
  • 重要施設のセキュリティ威嚇用
  • 防災・避難誘導の音声報知
  • 工場内などの騒音が激しい環境での呼出

導入前に確認したいポイント

  • DC12V〜24Vの電源確保が可能か
  • 設置面が550gの重量と振動に耐えるか
  • カバー正面が水平より下を向く設置が可能か
  • 鳴動させたい音色の優先順位と配線数

特長

108dBの圧倒的な音圧による強力な警報・威嚇能力

前方1mにおいて最大約108dB（音色番号16使用時）という迫力あるサイレン音を出力します。騒がしい工事現場や広大な敷地、大型施設内であっても確実に異常を伝達し、侵入者に対しては強力な心理的威嚇効果を発揮します。

32種類の豊富な音色から用途に合わせた選択が可能

本体内部の5ビットDIPスイッチを切り替えるだけで、32パターンの音色から最適なものをプログラミングできます。連続音、断続音、スイープ音、交互音など、現場の環境や目的に応じた適切な報知音を設定可能です。

最大3種類の音色を使い分け可能な3系統トリガー端子

N端子とS1〜S3のいずれかに通電することで鳴動します。配線の選択により、現場で最大3種類の音色を出し分ける運用が可能です。S3 > S2 > S1の順で優先順位が設定されており、複数の信号が重なった場合も確実に高優先の音が鳴動します。

屋外設置を前提とした信頼の防雨構造

堅牢な樹脂製筐体とパッキンによるシール構造により、屋外への設置に対応しています。防災用の野外報知や駐車場の警告灯連動など、厳しい環境下でも安定した運用をサポートします。

電源電圧DC12V〜24V・無極性対応の柔軟な設計

DC12VからDC24Vまで、±10%の範囲で広範な電圧に対応しています。さらに電源入力には極性がなく（無極性）、現場での配線ミスを軽減し、施工性を大幅に高めています。

現場環境に応じたきめ細やかな音量調整機能

本体内部に音量調整ボリュームを装備しており、設置環境に合わせて最大から約-12dBの範囲で音量を絞ることができます。近隣への配慮が必要な住宅街や、夜間のみ音量を抑えたいといったニーズにも物理的な調整で対応可能です。

特定の運用に対応する1分間自動停止モード

音色番号10および20を選択した場合、通電開始から約1分後に自動的に鳴動を停止する機能を備えています。長時間の鳴りっぱなしを防止し、近隣トラブルの回避や特定時間の警告用途に有効です。

メンテナンス性に優れたスライド着脱式端子

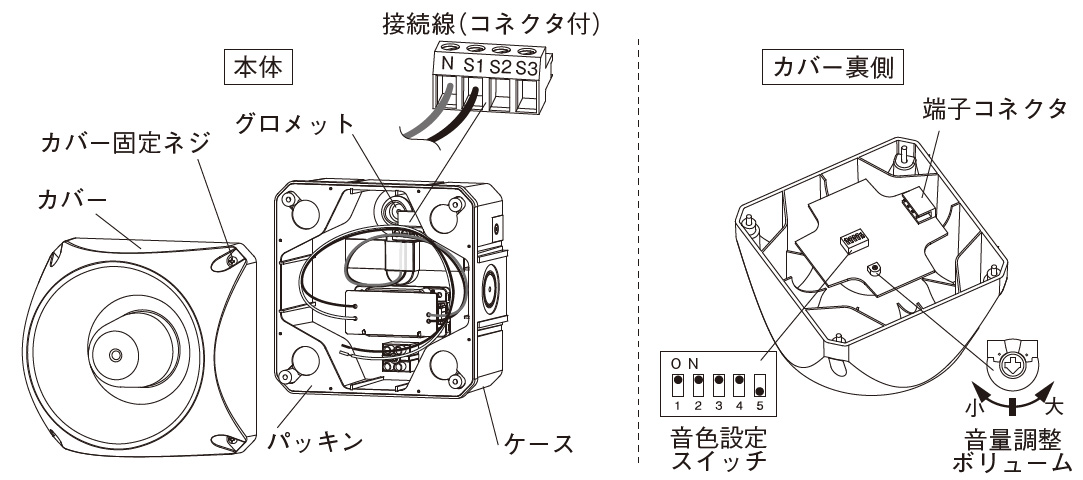

配線部にはスライド着脱式のコネクタ構造を採用。あらかじめ配線を行った状態で本体への装着ができるため、高所作業や狭い場所での施工・交換作業をスムーズに行うことが可能です。

選定時に評価したい強み

  • 圧倒的な音量： 工事現場の重機音の中でも聞き取れる108dBの高出力。
  • 多機能性： 32音色と3系統入力により、1台で多様な報知シーンをカバー。
  • 耐候性： 屋外設置が可能な防雨設計で設置場所を選ばない。
  • 施工のしやすさ： 無極性電源、脱着式コネクタ、DIPスイッチ設定による容易なセットアップ。

施工・設置ガイド

AS-12MRの性能を最大限に引き出し、長期運用を実現するために以下のガイドラインに従って施工してください。

確認項目 この製品での考え方
取付方向 サイレン開口部に水が溜まらないよう、正面が水平または下を向くように設置してください。真上向きは厳禁です。
防水処理 取付部の凹凸がある場合は、アルコール型のシリコンコーキング材を使用して防水処理を行ってください。
配線極性 N端子とS端子間には極性はありません。ただし、複数台接続時はS端子同士の極性を統一してください。
優先順位 S3端子が最も高く、S1端子が最も低く設定されています。緊急度の高い信号をS3に接続してください。

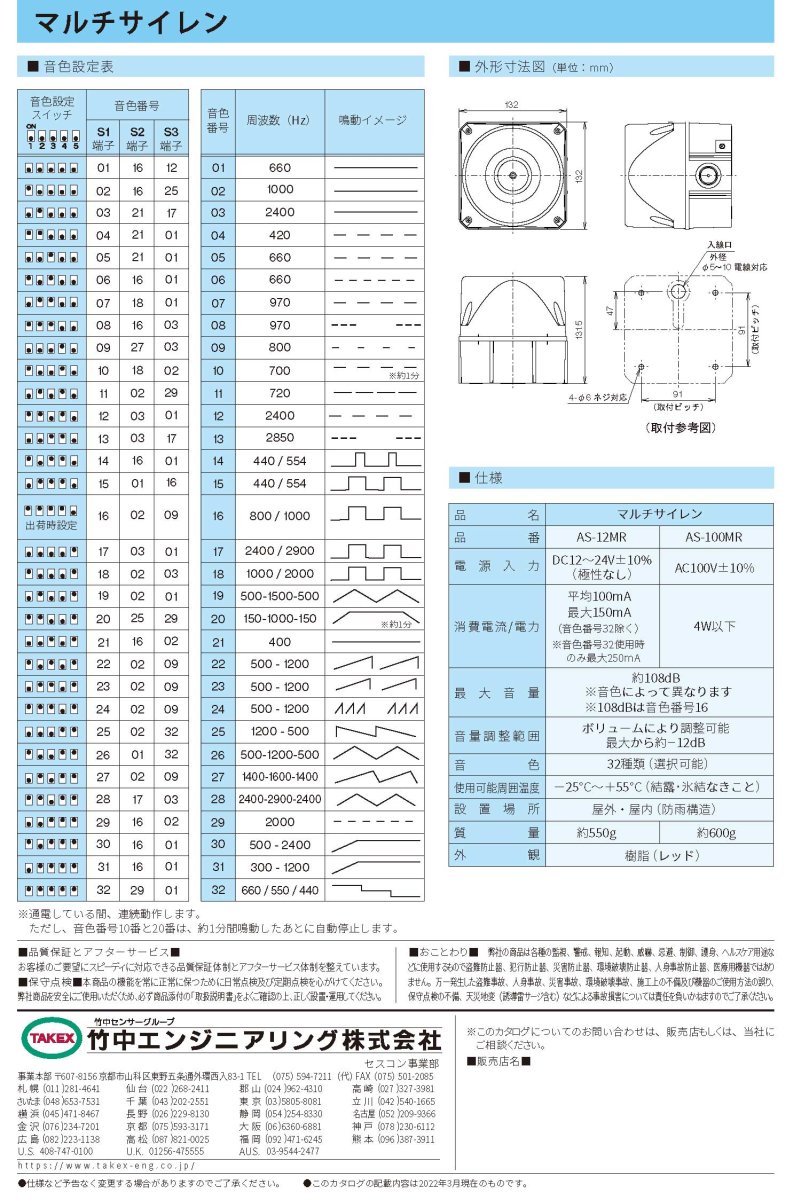

内部設定・DIPスイッチ仕様（主要設定例）

DIP SW (12345) S1端子 S2端子 S3端子 備考
ON/ON/ON/ON/OFF 音色16 音色02 音色09 出荷時設定（標準的な警報音）
ON/OFF/OFF/ON/OFF 音色10 音色18 音色02 S1使用時に1分後自動停止あり
ON/ON/OFF/OFF/ON 音色20 音色25 音色29 S1使用時に1分後自動停止あり

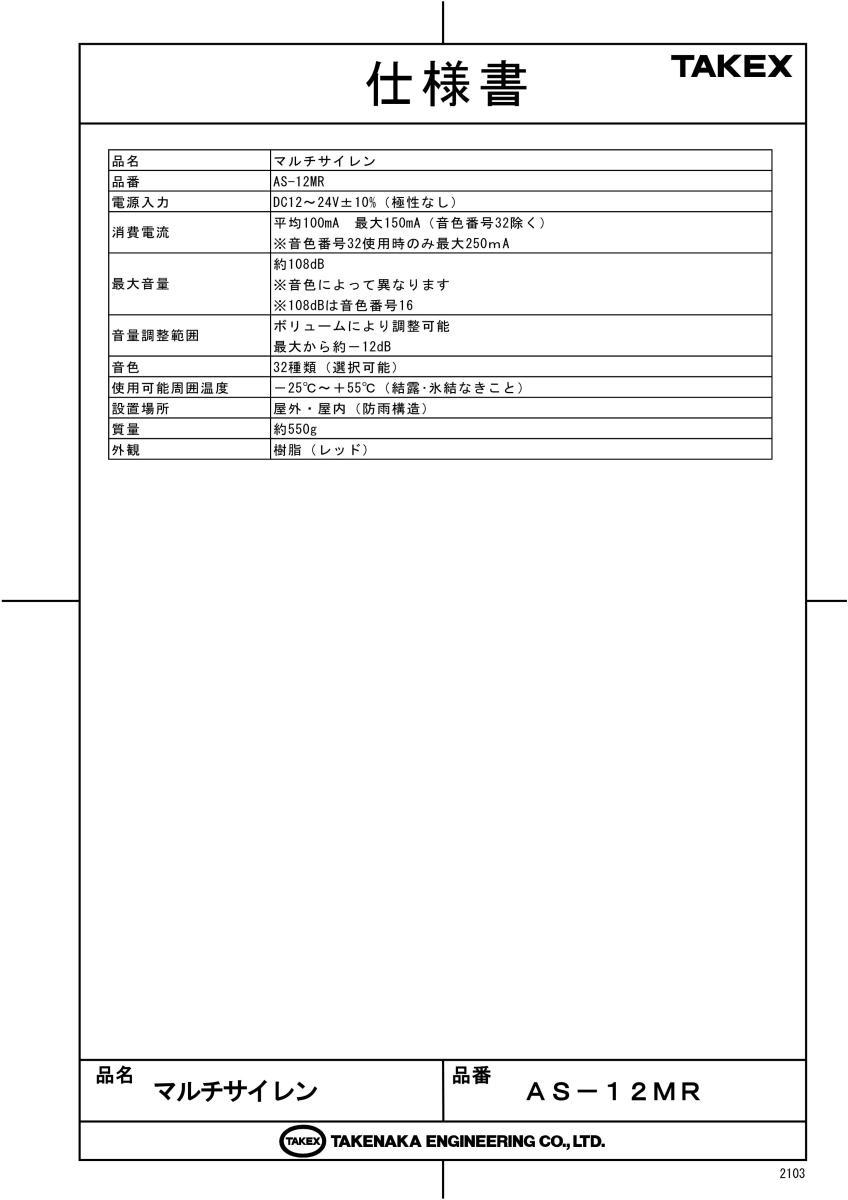

製品仕様

項目 内容
品名 マルチサイレン
品番 AS-12MR
電源入力 DC12〜24V±10%（極性なし）
消費電流／電力 平均100mA 最大150mA（音色番号32除く）
※音色番号32使用時のみ最大250mA
最大音量 約108dB
※音色によって異なります（108dBは音色番号16）
音量調整範囲 ボリュームにより調整可能（最大から約-12dB）
音色 32種類（DIPスイッチにより選択可能）
使用可能周囲温度 －25℃〜＋55℃（結露・氷結なきこと）
設置場所 屋外・屋内（防雨構造）
質量 約550g
外観 樹脂（レッド）
外形寸法 W132 × H132 × D131.5 mm

FAQ

Q：最大音量はどれくらいですか？ A：前方1mの地点で最大約108dBです。これは工事現場や騒がしい工場でも十分に聞き取れる非常に大きな音圧です。
Q：屋外に設置しても大丈夫ですか？ A：はい、防雨構造を採用しているため屋外設置が可能です。ただし、水が溜まらないよう取付方向に注意してください。
Q：電源は何ボルトが必要ですか？ A：DC12VからDC24V（±10%）の電源に対応しています。無極性のため、配線時のプラスマイナスを気にする必要はありません。
Q：音の種類はどのように選べますか？ A：本体内部にある5つのDIPスイッチの組み合わせにより、32種類の中から選択可能です。
Q：複数の音色を切り替えて鳴らすことはできますか？ A：はい、3系統の入力端子（S1/S2/S3）があり、それぞれに割り当てられた音色を配線で出し分けることができます。
Q：一定時間で勝手に止まる機能はありますか？ A：音色番号10または20を設定した場合のみ、約1分間で自動停止する機能を備えています。
Q：音量の調整はできますか？ A：本体内部のボリュームを回すことで、最大から約-12dBまで無段階で調整可能です。
Q：取付ピッチはいくつですか？ A：91mm × 91mmの正方形ピッチです。4箇所をφ6ネジ等で固定します。
Q：浴室などの湿気が多い場所に設置できますか？ A：防雨構造ですが、浴室や常時水がかかる場所、極端に湿気が多い場所への設置は故障の原因となるため避けてください。
Q：AC100Vで使いたいのですが可能ですか？ A：本モデル（AS-12MR）はDC12V-24V専用です。AC100Vで使用する場合は別途AC/DCアダプタをご用意いただくか、AC100V仕様の別モデルをご検討ください。
