【在庫限り】マルチサイレン [AS-24XR]

【在庫限り】マルチサイレン [AS-24XR]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マルチサイレン 最大127dB 屋外IP65相当 DC24V-48V

AS-24XR 【在庫限り】マルチサイレン

最大127dBという圧倒的な高出力音圧を実現した、広域・大規模施設向けのマルチサイレンです。屋外設置に対応したIP65相当の堅牢な設計に加え、32種類の音色選択機能と、外部入力による3音色切替制御を搭載しています。

  • 型番： AS-24XR
  • 製品名： マルチサイレン
  • 音圧レベル： 最大約127dB（音色番号18、1mにて）
  • 主な用途： 工場、建設現場、大規模施設の非常警報・防災・防犯
  • 設置場所： 屋内・屋外（防雨構造）
  • 電源電圧： DC24V〜48V（無極性）

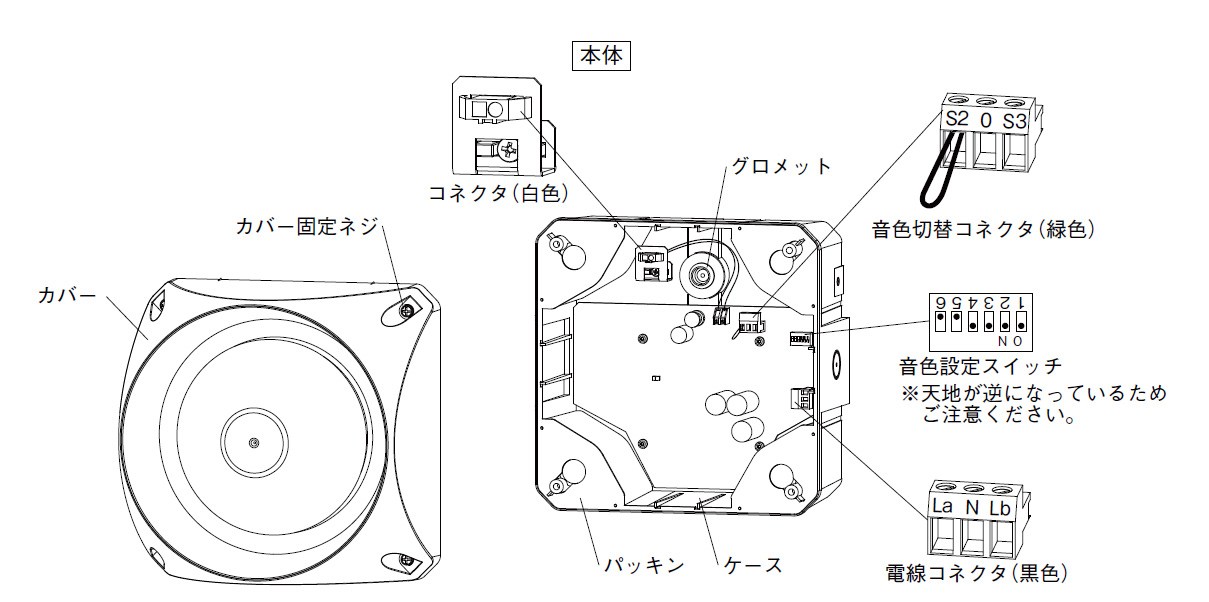

マルチサイレン AS-24XR 製品画像

資料ダウンロード

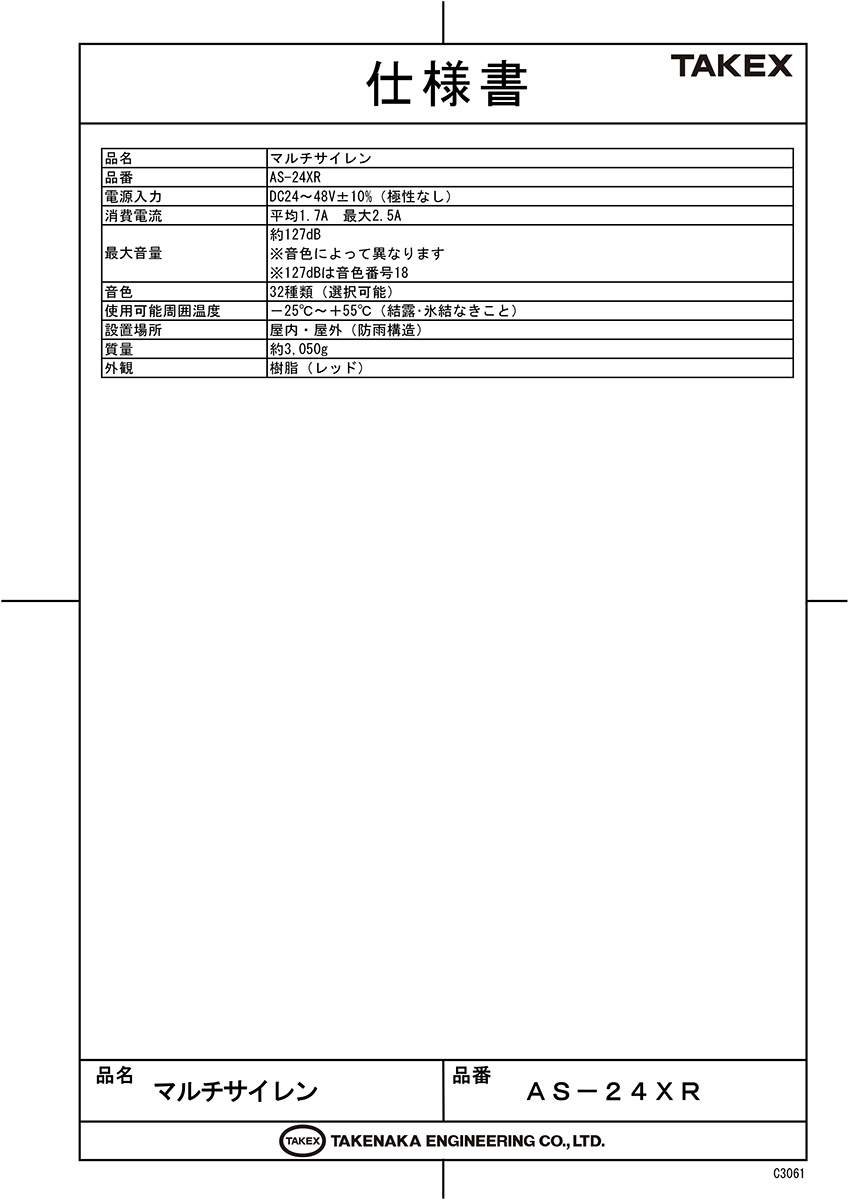

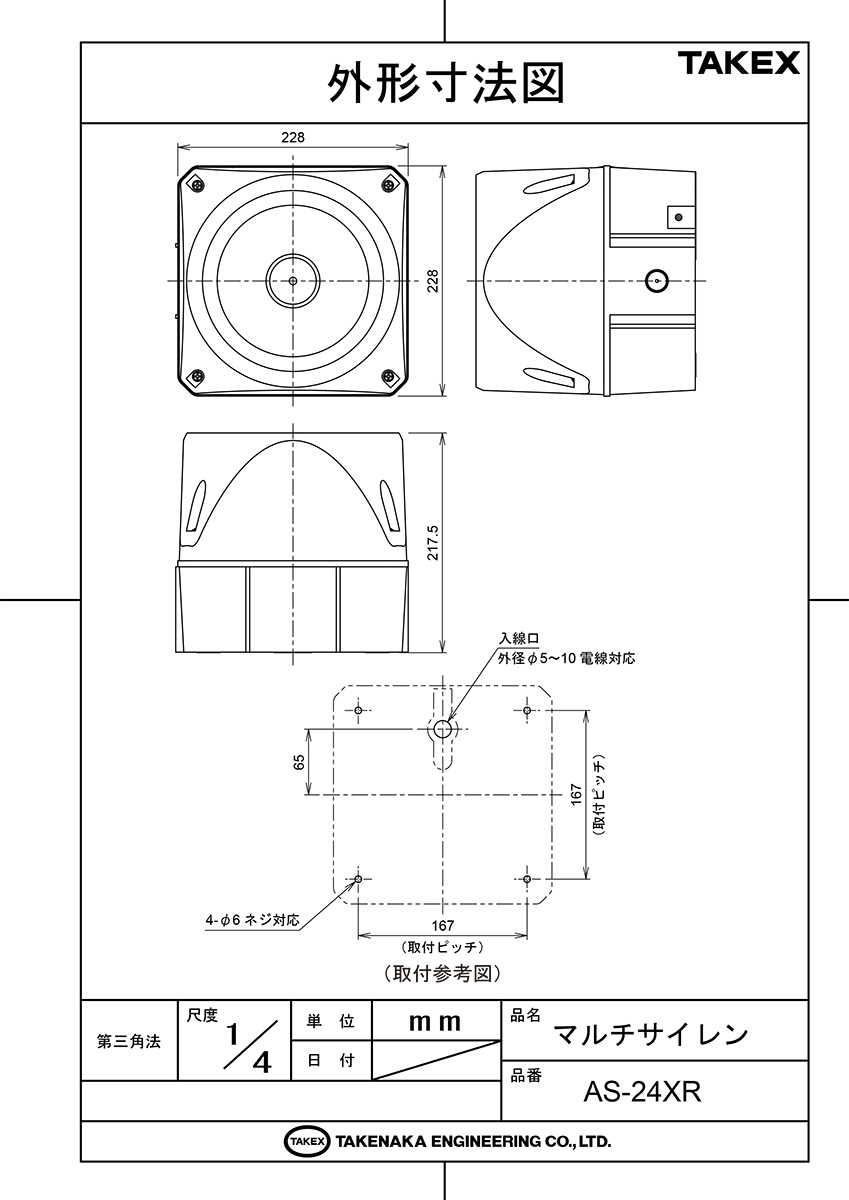

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 騒音の激しい工場内での警報伝達
  • 広大な敷地を持つ建設現場の注意喚起
  • 大規模施設での防災・非常用サイレン
  • 無電圧接点を用いた段階的な状況通知

導入前に確認したいポイント

  • 最大消費電流が2.5Aと大きいため電源容量を確保
  • 127dBの極大音量による周辺環境への影響確認
  • DC24V〜48Vの電源系統が必要
  • 重量（約3kg）に耐えうる設置面の強度

特長

1. 最大127dBの圧倒的な超高音圧出力

音色番号18設定時に、最大約127dB（前方1m）という極めて高い音圧を実現しています。従来のサイレンでは届きにくかった広大な工場敷地、騒音の激しい現場、強風下などの環境でも、確実に警報を伝達し、強力な威嚇・警告効果を発揮します。

2. 32種類の多彩な音色を自在に選択

内部のDIPスイッチの切り替えにより、正弦波、矩形波、スイープ音など32パターンの音色から選択可能です。防犯・防災・プロセス管理・危険予知など、現場の用途や周囲の環境音と被らない最適な警告音を設定できます。

3. 最大3音色の瞬時切替制御に対応

外部接点入力（2点）の組み合わせにより、電源を供給したまま最大3種類の音色を瞬時に切り替えて鳴動させることができます。通常警告から緊急警報へのステップアップなど、事態の緊急度に応じた高度な運用が可能です。

4. DC24V〜48Vの広域電圧対応と無極性設計

DC24VからDC48Vまでの幅広い電圧範囲で作動するため、様々な電源システムに組み込みやすくなっています。また、電源端子は無極性設計を採用しており、現場での結線ミスによる故障リスクを低減し、施工の効率化を支援します。

5. 過酷な環境に耐えるIP65相当の防雨構造

堅牢な樹脂筐体と精密なパッキン設計により、屋外設置が可能な防雨構造（IP65相当）を実現しています。動作周囲温度も-25℃から+55℃と広く、寒冷地から高温環境まで、屋内外を問わず安定したパフォーマンスを維持します。

6. 施工性とメンテナンス性を高めるコネクタ方式

配線端子には、スライドして分離可能なコネクタ方式を採用しています。本体を壁面に固定したまま配線作業が行え、またメンテナンス時の取り外しも容易な設計となっています。カバー落下防止ワイヤーの装備など、高所作業への配慮もなされています。

選定時に評価したい強み

  • 到達力： 一般的なサイレンを遥かに凌ぐ127dBの音圧で、広範囲をカバー可能。
  • 汎用性： 32音色×3切替により、1台で複数の警報パターンを使い分け可能。
  • 信頼性： 無極性設計と広域電圧対応により、電源トラブルに強い設計。
  • 堅牢性： 屋外の過酷な天候下でも長期運用が可能な耐候性樹脂と防水構造。

施工・設置ガイド

AS-24XRを安全かつ最適に使用するために、以下の設置・施工条件を遵守してください。

項目 施工・運用のポイント
設置方向 サイレン開口部を真上や斜め上に向けないでください。カバー正面が水平、または下向きになるよう設置します。
コーキング処理 取付面やネジ頭、電線引き込み口には必ず「アルコール型」シリコンコーキングを施してください。※オキシム型は樹脂を侵すため厳禁です。
電源設計 1台あたり最大2.5Aの電流を消費します。複数台接続時は電源容量と配線による電圧降下に十分注意してください。
音色10番の挙動 音色番号10番は「約1分間で自動停止」する特殊仕様です。再鳴動には電源の再投入が必要です。

【重要】DIPスイッチの設定について

内部の音色設定用DIPスイッチは、基板の配置都合により「天地が逆」に取り付けられています。ON/OFFの方向を物理的な刻印（NO/123456）と照らし合わせ、逆方向に設定しないよう慎重に確認してください。

配線・端子仕様

コネクタ名 端子 機能
電源コネクタ（黒） La / N 電源入力（DC24V〜48V 無極性）。La-N間通電でS1（基本音色）が鳴動。
Lb 予備端子（使用しません）。
切替コネクタ（緑） S2 - 0 無電圧接点短絡で「音色S2」に切り替わり鳴動。
S3 - 0 無電圧接点短絡で「音色S3」に切り替わり鳴動。
(S2+S3) - 0 両方の端子を短絡すると「消音（無音）」となります。

製品仕様

項目 内容
品名 マルチサイレン
品番 AS-24XR
電源入力 DC24〜48V±10%（極性なし）
消費電流 平均1.7A 最大2.5A
最大音量 約127dB ※音色によって異なります（127dBは音色番号18）
音色 32種類（DIPスイッチにて選択可能）
使用可能周囲温度 －25℃〜＋55℃（結露・氷結なきこと）
設置場所 屋内・屋外（防雨構造 IP65相当）
質量 約3,050g
外観 樹脂（レッド）
外形寸法 W228 × H228 × D217.5 mm

FAQ

Q：屋外に設置しても雨は大丈夫ですか？ A：はい、IP65相当の防雨構造となっております。ただし、浸水防止のため、サイレンの開口部を真上や斜め上に向けた設置は避け、必ず水平から下向きに設置してください。
Q：電源のプラスとマイナスの向き（極性）はありますか？ A：無極性設計ですので、電源入力（La, N）のプラス・マイナスを気にせず接続いただけます。
Q：音の大きさ（ボリューム）を調整することはできますか？ A：本製品にボリューム調整機能はございません。音色ごとに決まった最大音量で鳴動します。音色によって音の聞こえ方が異なるため、用途に合った音色を選択してください。
Q：音色を切り替えるにはどうすればいいですか？ A：緑色の切替用コネクタのS2またはS3端子と0端子間を、外部のリレー接点などで短絡させることで、あらかじめ設定された音色に瞬時に切り替わります。
Q：音色10番を設定したら、鳴動中に突然止まってしまいました。 A：音色番号10番は、鳴動開始から約1分間で自動停止する特殊な仕様です。再度鳴動させるには、一度電源をOFF（1秒以上）にしてから再投入してください。
Q：推奨される電源アダプタやスイッチング電源はありますか？ A：最大2.5Aの電流を消費するため、容量に余裕のある電源が必要です。メーカーにて動作確認済み例として、オムロン製「S8FS-G15048CD」などが挙げられます。
Q：DIPスイッチを設定しても音色が変わりません。 A：内部のDIPスイッチは物理的に「天地逆」に取り付けられています。刻印をよくご確認いただき、ON/OFFの方向が間違っていないか再確認をお願いします。
Q：施工時に使用するコーキング材に指定はありますか？ A：必ず「アルコール型」のシリコンコーキング材を使用してください。「オキシム型」を使用すると、筐体の樹脂が劣化し、割れや脱落の原因となる恐れがあります。
Q：複数台を同時に鳴らすことは可能ですか？ A：可能です。並列に接続してください。ただし、台数分の合計電流（1台最大2.5A×台数）を供給できる電源容量と、配線距離による電圧降下に注意した設計が必要です。
Q：どのような音色がありますか？ A：正弦波（ピーポーなど）、矩形波（ブザー音）、スイープ音（ウーウーなど）といった多様なパターンが32種類用意されています。詳細な音色リストは仕様書をご確認ください。
