CC-RJ45-T4P USB-RS485変換器 TAKEX 竹中エンジニアリング [CC-RJ45-T4P]

CC-RJ45-T4P USB-RS485変換器 TAKEX 竹中エンジニアリング [CC-RJ45-T4P]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) USB-RS485変換器 コンタクトコールシステム連携 インターフェース変換

CC-RJ45-T4P USB-RS485変換器

CC-RJ45-T4Pは、介護施設や医療機関で活用される「コンタクトコールシステム」とパソコンを接続するための高品質なUSB-RS485変換器です。RS-485信号をUSBポート経由でPCへ取り込むことができ、リアルタイムのモニタリングやデータ管理の効率を劇的に向上させます。

  • 型番： CC-RJ45-T4P
  • 製品名： USB-RS485変換器
  • 対応信号： RS-485（2線式）
  • 主な用途： コンタクトコールシステムとPCのデータ連携
  • 設置環境： 屋内用（-10℃〜+50℃）
  • 電源： USBバスパワー（外部電源不要）

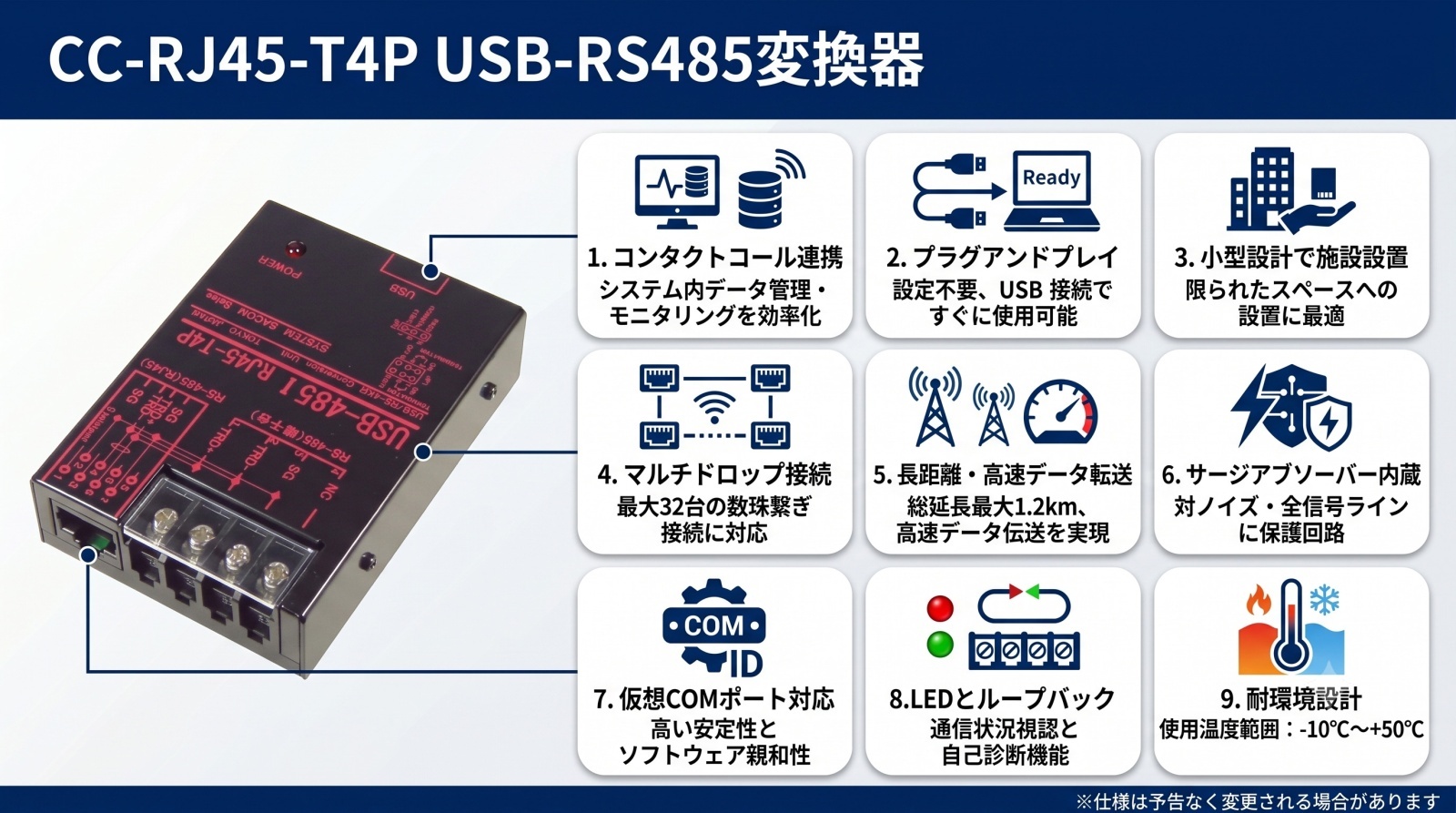

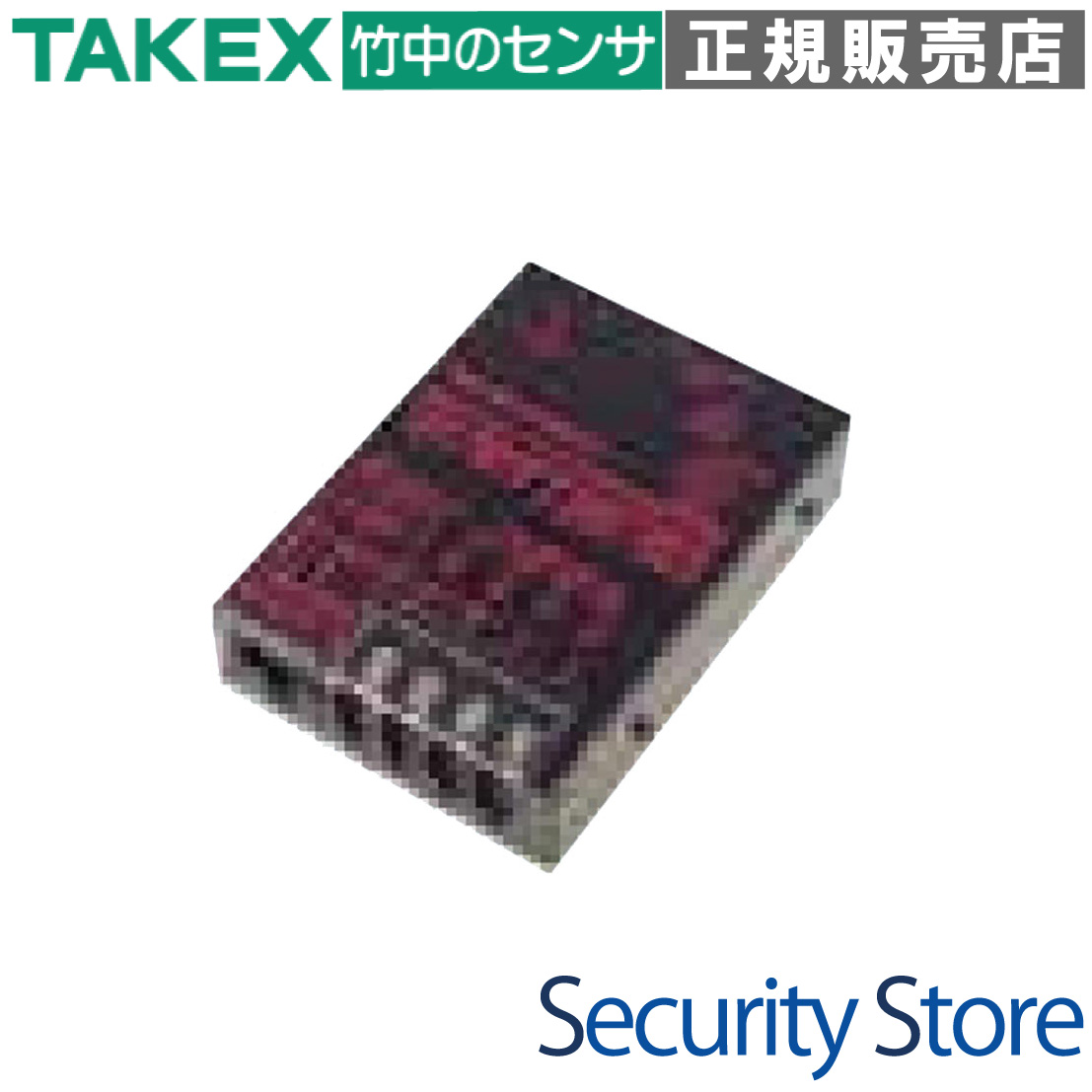

CC-RJ45-T4P USB-RS485変換器 製品画像

この製品が向いている用途

  • 介護・医療現場のナースコール連携
  • PCによる施設内呼出データのログ収集
  • RS-485通信機器の簡易設定・保守
  • マルチドロップ接続による機器管理

導入前に確認したいポイント

  • PC側の空きUSBポート（Type-A）の有無
  • RS-485信号線の極性（TRD+/TRD-）の確認
  • 通信距離に適したケーブルの選定
  • 接続台数に応じた終端抵抗の設定

特長

1. コンタクトコールシステムとのスムーズな連携

竹中エンジニアリング製のコンタクトコールシステムに最適化されており、システムから出力されるRS-485信号をPCが認識できるシリアル通信へと変換します。複雑な仲介機器を介さず、ダイレクトにデータ管理が可能です。

2. 現場を選ばない超コンパクト設計

本体は手のひらに収まる非常にコンパクトなサイズに設計されています。介護施設のスタッフルームや病院のナースステーションなど、スペースが限られた場所でも設置や持ち運びが容易です。

3. 手軽なプラグアンドプレイ動作

専用の外部電源を必要としないUSBバスパワー駆動を採用。PCのUSBポートに差し込むだけで給電と通信が開始されるため、専門的な施工知識がなくても迅速にシステムを稼働させることができます。

4. 最大3Mbpsの高速データ転送に対応

最大転送速度3Mbpsという余裕のあるスペックを備えており、多機能化するセキュリティ機器やセンサー群からのデータ通信も遅延なく処理します。リアルタイム性が求められる環境で威力を発揮します。

5. M3ネジ端子台とRJ45のデュアル接続

RS-485側のインターフェースとして、施工現場で標準的な「M3ネジ端子台（4P）」と、LANケーブルの流用が可能な「RJ45」の両方を備えています。現場の配線状況に合わせて柔軟に選択可能です。

6. 安心の保護回路とノイズ対策

全信号ラインにサージアブソーバー（過電圧保護回路）を内蔵。不意の電圧サージからPCやシステム本体を保護し、BtoB用途で求められる長期運用への高い信頼性を確保しています。

7. 柔軟なマルチドロップ接続

最大32台までのRS-485機器を数珠繋ぎ（マルチドロップ方式）で接続し、一つのUSBポートから一括管理が可能です。小規模から中規模のシステム構築を最小限のコストで実現します。

8. 優れたOS互換性と安定性

Windows 11を含む幅広いWindowsプラットフォームをサポート。仮想COMポートとして認識されるため、既存の通信アプリケーションも大きな改修なしにそのまま利用できるケースが多いのが強みです。

選定時に評価したい強み

  • 高信頼のインターフェース： RJ45と端子台の両方を備え、施工現場のニーズに完全対応。
  • 優れた保護機能： 過電圧サージ対策済みで、高価なPCへのダメージリスクを低減。
  • 省電力・省スペース： USBバスパワー駆動かつ超小型。追加のACアダプタが不要です。
  • 長期安定性： 産業用途を意識した設計で、24時間365日の連続稼働を想定。

施工・設置ガイド

本機を適切に運用するため、以下の施工条件を確認してください。

確認項目 この製品での考え方
極性管理 RS-485のTRD+とTRD-を正しく接続してください。通信不可の際は極性の入替を検討します。
ケーブル選定 CAT5以上のツイストペアケーブル（シールド付推奨）を使用し、100Ω前後の特性インピーダンスを確保してください。
シグナルグラウンド 安定した通信のため、SG（シグナルグラウンド）は必ず相手機器と接続してください。
終端抵抗 通信ラインの両端（最も離れた2台）で終端抵抗を有効にしてください。中間の機器はOFFにします。

製品仕様

項目 内容
型番 CC-RJ45-T4P
インターフェース（入力） USB（Type-A）
インターフェース（出力） RS-485（RJ45 / M3ネジ端子台4P）
FG端子 M3ネジ
電源 USBバスパワー（DC5V）
最大伝送速度 3Mbps
対応OS Windows 11 / 10 / 8.1 / 8 / 7 / Vista / XP / 2000 / Me / 98
Windows Server 2012 / 2008 / 2008 R2 / 2003 (32/64bit対応)
使用温度範囲 -10℃〜+50℃（結露なきこと）
外形寸法 57.2(W) × 80.6(D) × 21.2(H)mm （突起物含まず）
質量 約140g
付属品 接続ケーブル（USBケーブル A-Bタイプ 1.8m）、取扱説明書
環境対応 RoHS10物質対応

FAQ

Q：CC-RJ45-T4Pは何をするための機器ですか？ A：コンタクトコールシステムなどのRS-485信号をUSB経由でPCに取り込み、管理・モニタリングを可能にする変換器です。
Q：ドライバのインストールは必要ですか？ A：はい。PCに接続すると仮想COMポートとして認識されます。付属のマニュアルに従ってドライバの導入を行ってください。
Q：通信距離はどのくらいまで延ばせますか？ A：伝送速度によりますが、115.2Kbps時で最大総延長1.2km、230Kbps時で最大500mまでの安定通信が可能です。
Q：外部からACアダプタなどで給電する必要はありますか？ A：いいえ。USBバスパワーで動作するため、PCのUSBポートから供給される電力のみで動作します。
Q：信号線の「+」と「-」を逆に繋ぐと故障しますか？ A：極性が逆でも基本的には故障しませんが、通信は成立しません。繋いでも動作しない場合は極性の入れ替えを試してください。
Q：シグナルグラウンド(SG)は必ず接続が必要ですか？ A：はい。電位差による通信エラーや故障を防ぐため、SGは相手機器のグラウンドと必ず共通化してください。
Q：複数のRS-485機器を一つの変換器で管理できますか？ A：はい。マルチドロップ方式により、最大32台までの機器を数珠繋ぎで接続して通信することが可能です。
Q：終端抵抗の設定はどのように行いますか？ A：ネットワークの物理的な両末端にある機器のみ、終端抵抗をONに設定してください。中間に位置する機器はOFFにします。
Q：推奨される配線ケーブルを教えてください。 A：CAT5以上のツイストペアLANケーブル、またはシールド付きの計装用ツイストペアケーブルの使用を推奨します。
Q：Windows 11での動作は保証されていますか？ A：はい。Windows 11（64bit）を含む、主要なWindows OSでの動作に対応しています。
