キーレックス500　（デッドボルトL=72）面付錠 屋内・半屋外用 [22204-9]

キーレックス500　（デッドボルトL=72）面付錠 屋内・半屋外用 [22204-9]

販売価格: 会員のみ販売

商品詳細

長沢製作所 メカニカルテンキー錠 電源不要 面付錠

キーレックス500（22204-9） 面付錠 屋内・半屋外用

電池・電源を一切使用しない、完全メカニカル構造の暗証番号錠です。停電や電池切れのリスクが皆無なフェイルセーフ設計により、重要保管庫や非常口など、いかなる状況下でも確実なセキュリティが求められる環境に最適です。

  • 型番： 22204-9
  • 製品名： キーレックス500 面付錠（デッドボルトL=72）
  • 方式 / カテゴリ： 完全メカニカル式（無配線）
  • 主な用途： 既存扉への後付け、重要保管庫、テナントビル共用部、非常口
  • 設置場所 / 対応環境： 屋内・半屋外（直接雨のかからない場所）
  • 電源 / 通信： 不要（物理キーレス構造）

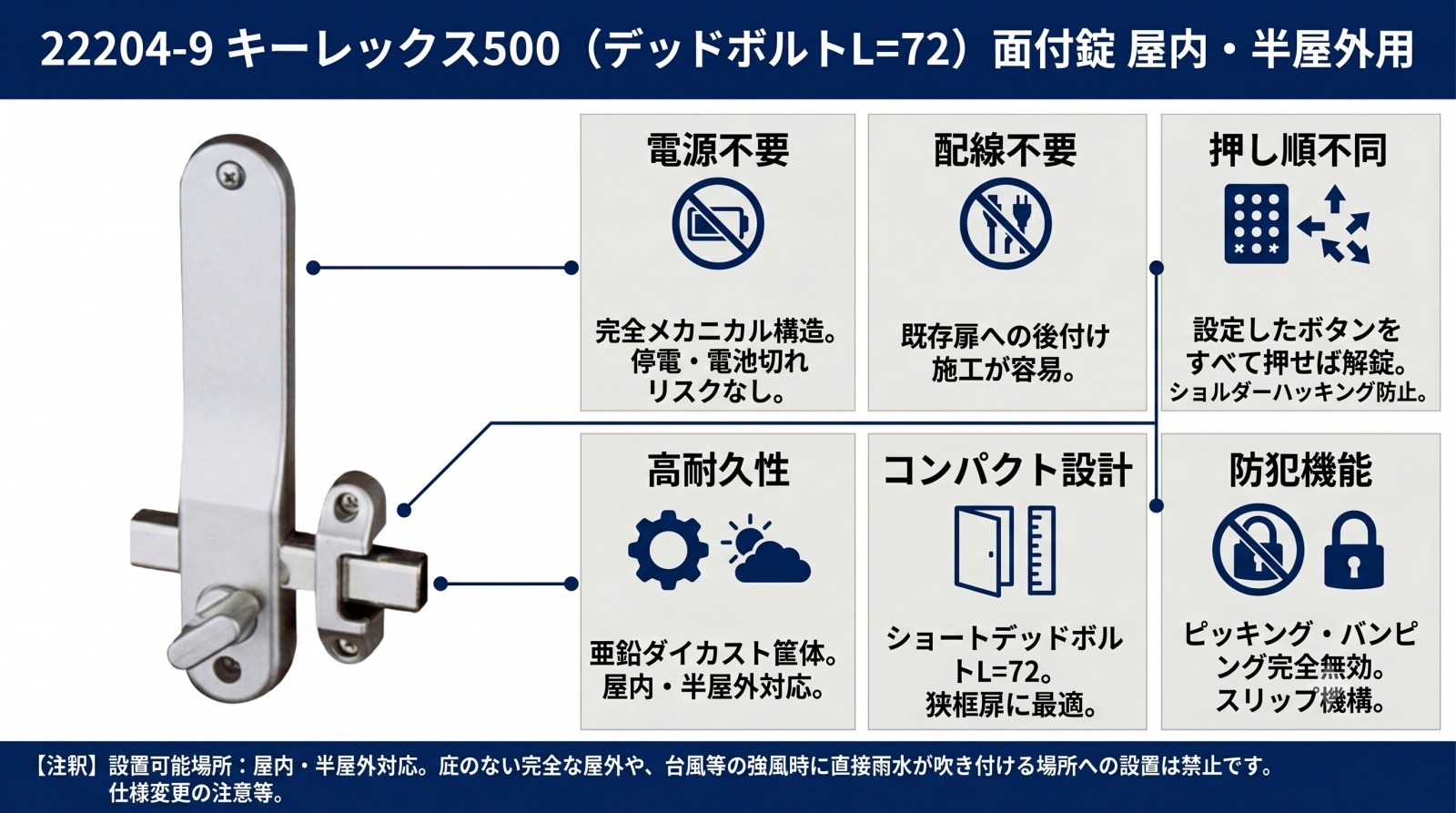

キーレックス500 面付錠の製品画像

資料ダウンロード

外形寸法図（PDF）

この製品が向いている用途

  • 配線工事が困難な既存の防火扉・框ドア
  • 電池交換のメンテナンスコストを削減したい現場
  • 停電時でも確実に解錠・施錠が必要な非常口
  • 不特定多数が利用する倉庫や重要機材保管庫

導入前に確認したいポイント

  • 扉厚が標準範囲（30〜45mm）内であること
  • 直接雨が吹き込まない「半屋外」までの環境か
  • 戸先からガラス面までの幅（バックセット）
  • 暗証番号は「押し順不動」である運用の許容

特長

電源・配線不要の完全メカニカル構造

内部にモーターや基板、電池などの電子部品を一切搭載していないため、停電や電池切れによる「締め出し」のリスクが原理的に発生しません。ランニングコストもかからず、長期間の安定稼働を約束します。

押し順不動による高度なセキュリティ

設定された番号をどの順番で押しても解錠できる「ノン・シーケンシャル方式」を採用。特定の順序を記憶させる必要がなく、背後からのショルダーハッキング（盗み見）による番号特定リスクを低減します。

最大4,096通りの番号組み合わせ

記憶番号は1桁から最大12桁まで任意に設定可能です。物理的なピン配列の組み替えにより、最大4,096通りの組み合わせを実現し、高い防犯性能を担保します。

既存扉への後付けに最適な「面付」仕様

扉の表面に取り付ける面付タイプのため、大掛かりな彫込加工が不要です。扉への貫通穴加工のみで設置が完了するため、最短1〜2時間程度の工期で導入が可能です。

無理回しを防止する「スリップ機構」

正しい番号を入力せずにノブを強引に回そうとすると、内部のクラッチが空転（スリップ）する機構を搭載。物理的な破壊攻撃から内部の重要部品やデッドボルトを保護します。

電気的トラブルからの完全な解放

物理的なバネとギアのみで構成されているため、落雷によるサージ電流での基板焼損や、強い電磁波・インバーターノイズによる誤動作の心配がありません。

選定時に評価したい強み

  • 究極のフェイルセーフ： 停電・故障などの外的要因に左右されない物理動作。
  • メンテナンスフリー： 電池交換の手間がなく、維持管理が極めて容易。
  • 高耐久メタルボディ： 亜鉛ダイカスト製の堅牢な筐体により長期運用を実現。
  • ピッキング無効： 物理的な鍵穴（シリンダー）がないため、解錠工具が通用しません。

施工・設置ガイド

本製品は精密なメカニカル機構で動作するため、正確な施工が性能に直結します。

確認項目 この製品での考え方
扉厚の適合 標準で30mm〜45mmに対応。範囲外の場合は特注対応が必要です。
設置環境 屋内または半屋外。直接雨水が吹き付ける場所への設置は禁止です。
チリ寸法 扉と枠の隙間（チリ）は3mm〜5mmを確保し、干渉を防ぐ必要があります。
締付トルク 電動インパクトは厳禁です。扉の歪みを防ぐため手動ドライバーで均等に締めてください。

製品仕様

項目 内容
製品名 キーレックス500（面付錠）屋内・半屋外用
品番 22204-9（ショートデッドボルトL=72）
カラー MS（メタリックシルバー）/ MU（メタリックアンバー）/ MG（メタリックゴールド）
記憶番号 1桁〜12桁まで任意（押し順不動）
番号組み合わせ 4,096通り
設置場所 屋内・半屋外（直接雨のかからない場所）
外形寸法 W40 × H210 × D27.5mm（ノブを除く）
標準対応扉厚 30mm 〜 45mm
材質 亜鉛ダイカスト等

FAQ

Q：電池はどれくらい持ちますか？ A：本製品は完全なメカニカル構造のため、電池や電源を一切使用しません。電池交換の必要はなく、メンテナンスフリーでご使用いただけます。
Q：暗証番号を「123」とした場合、順番は関係ありますか？ A：いいえ。押し順不動方式ですので、「321」や「213」と押しても、設定されたボタンがすべて押されていれば解錠可能です。
Q：番号を間違えて入力した場合はどうすればいいですか？ A：「C（クリア）」ボタンを奥まで押し込むことで、入力をリセットできます。その後、改めて正しい番号を入力してください。
Q：雨が当たる場所でも使えますか？ A：直接雨がかかる場所への設置は避けてください。庇（ひさし）がある「半屋外」までの対応となっております。浸水すると内部のグリス流出や凍結による動作不良の原因となります。
Q：番号の変更は現場で可能ですか？ A：可能です。室外側本体を取り外し、裏面の記憶番号変更用ピンを組み替えることで、任意に変更いただけます。
Q：ノブが空回りするようになりました。故障ですか？ A：それは「スリップ機構」が働いている状態です。不正に力を加えた際に内部を保護する機能ですので、Cボタンを押してから正しい番号を入力すれば、再びクラッチが噛み合い正常に戻ります。
Q：鍵穴（シリンダー）はありますか？ A：ありません。ボタン操作のみで解錠するタイプですので、ピッキングなどの鍵穴を狙った攻撃に対して100%の耐性があります。
Q：メンテナンスで油を差してもいいですか？ A：一般的な油性潤滑剤（5-56等）は絶対に注油しないでください。埃を吸着して固着の原因となります。必ず「鍵穴専用パウダースプレー」をご使用ください。
Q：暗証番号を忘れてしまいました。リセット方法はありますか？ A：完全メカニカルのため、外部から番号をリセットしたり確認したりする方法はありません。室内側から解錠するか、最悪の場合は物理破壊による取り外しとなりますので、番号管理には十分ご注意ください。
Q：オートロック機能は付いていますか？ A：いいえ、手動施錠タイプです。退室時や帰宅時には、ノブまたはサムターンを回して施錠していただく必要があります。
