電気錠制御盤操作子機 (2ボタン埋込型) [SK-2NU]

電気錠制御盤操作子機 (2ボタン埋込型) [SK-2NU]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 電気錠操作端末 2ボタン式 屋内用 JIS 1個用スイッチボックス適合

SK-2NU 電気錠制御盤操作子機 (2ボタン埋込型)

SK-2NUは、電気錠制御盤と接続し、離れた場所から電気錠の「一時解錠」および「連続解錠」をリモート操作するための専用子機です。

JIS規格の1個用スイッチボックスに適合する埋込型デザインを採用しており、オフィスや病院、公共施設などの意匠を損なうことなく設置可能です。視認性の高い3色のLEDインジケーターにより、扉の開閉状態や解錠状態をリアルタイムで把握できる、高信頼なセキュリティ運用に欠かせない操作端末です。

  • 型番： SK-2NU
  • 製品名： 電気錠制御盤操作子機 (2ボタン埋込型)
  • 操作方式： 2ボタン（一時解錠・連続解錠）
  • 出力仕様： 無電圧a接点（ドライ接点）
  • 設置方法： 壁面埋込（1個用スイッチボックス適合）
  • 電源電圧： DC10〜28V

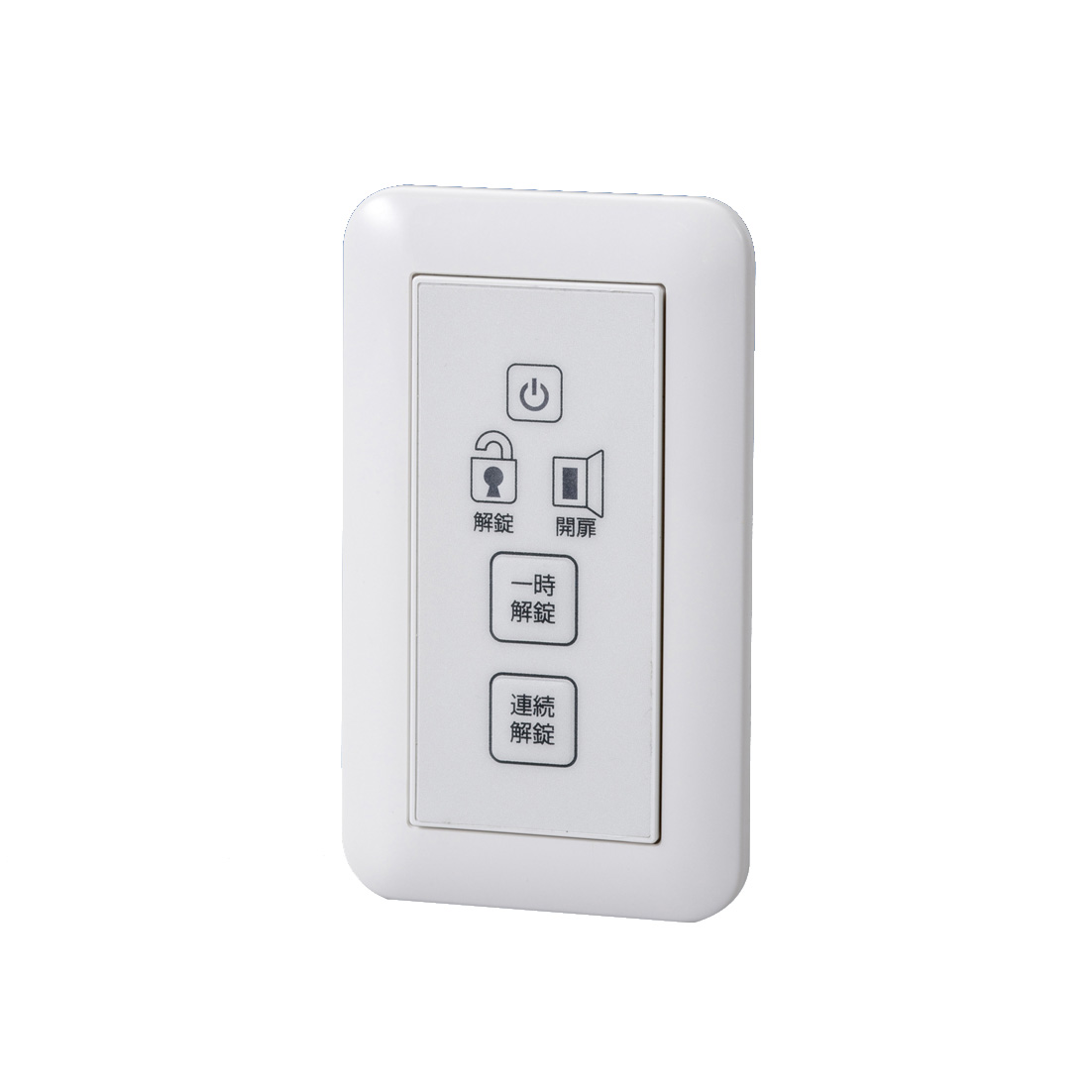

SK-2NU 電気錠制御盤操作子機 外観

資料ダウンロード

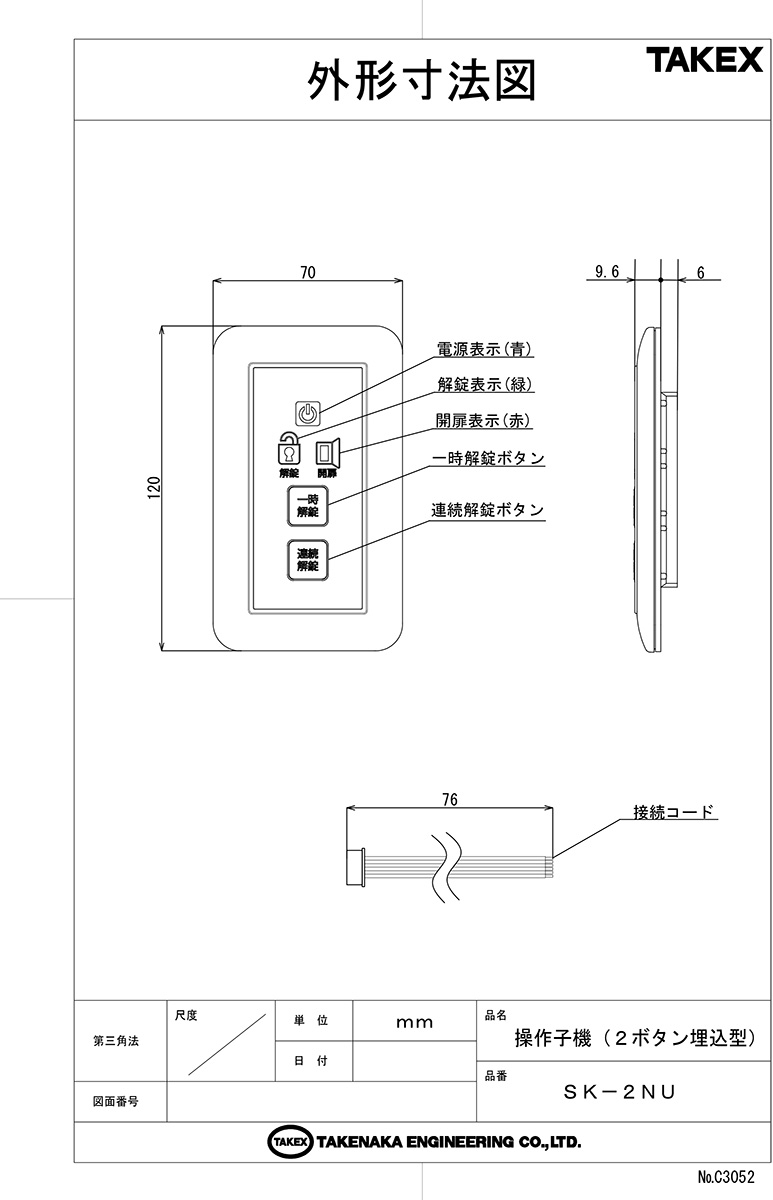

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスエントランスの遠隔解錠操作
  • 病院・介護施設の受付からの出入管理
  • 通用口や搬入口の連続解錠・施錠管理
  • マンション管理室からの電気錠操作

導入前に確認したいポイント

  • 上位の電気錠制御盤の有無（単体では動作しません）
  • 埋込ボックスの深さ（50mm以上の深型を推奨）
  • 接続する制御盤のCOM極性（+/-切り替え可能）
  • 屋内専用（防水性がないため屋外設置不可）

特長

一時解錠と連続解錠の2ボタン仕様

標準的な「一時解錠（ワンショット）」に加え、営業時間中などに扉を解錠状態で保持する「連続解錠」ボタンを装備しています。各ボタンは独立した無電圧接点出力を持ち、制御盤に対して確実な操作指令を送出します。

3色の高輝度LEDによる状態フィードバック

「電源（青）」「解錠（緑）」「開扉（赤）」の3種類のLEDを搭載。操作結果や現在の扉の状態（開いているか、鍵がかかっているか）を、制御盤からのアンサーバックを受けて表示するため、扉が見えない場所からでも正確な状況把握が可能です。

制御盤を選ばないCOM極性切替機能

基板上のジャンパースイッチを切り替えるだけで、制御盤側の遠隔解錠入力が「+COM」であっても「-COM」であっても対応可能です。既存設備の改修や他社製制御盤との組み合わせ時にも柔軟に対応できます。

ノイズに強いアナログ接点伝送方式

複雑なデジタル通信ではなく、純粋な物理接点（ドライ接点）による信号伝送を採用。インバータ照明やOA機器、動力線などが発生させる電磁ノイズの影響を受けにくく、長距離配線時でも高い信頼性を維持します。

意匠性の高い埋込型デザイン

JIS 1個用スイッチボックスに適合し、壁面にフラットに収まる埋込型です。ホワイトカラーの樹脂製プレートは、現代的なオフィスや施設のインテリアに自然に溶け込み、突出が少ないため誤って身体をぶつけるリスクも低減します。

マイコンレスによるフリーズフリー設計

本機はハードウェア回路で構成されており、ソフトウェアのバグやマイコンの熱暴走による「フリーズ」が発生しません。24時間365日の連続運用が求められるセキュリティ現場において、極めて高い稼働安定性を誇ります。

選定時に評価したい強み

  • 確実な操作感： メカニカルボタンによる明確なクリック感で誤操作を防止。
  • ステータス判別： DM-110K等との接続で、一時解錠(点滅)と連続解錠(点灯)を視覚的に判別可能。
  • 省電力設計： 消費電流は30mA以下。システム全体の電源負荷を最小限に抑えます。
  • 容易なメンテナンス： リード線接続方式（付属ハーネス付）で、将来の交換作業もスムーズ。

施工・設置ガイド

SK-2NUの施工にあたっては、以下の点に注意してください。

確認項目 この製品での施工・運用基準
取付ボックス JIS C 8340 1個用スイッチボックスに適合。配線の収まりを考慮し深型（50mm以上）を推奨。
配線材 AE線（警報用ポリエチレン絶縁ケーブル）0.9mm〜1.2mmの使用を推奨。
ジャンパー設定 制御盤の入力極性を確認。TAKEX製制御盤の多くは「-COM」設定で使用。
環境条件 屋内専用。-10℃〜+50℃の範囲で使用し、結露が発生しないよう注意。

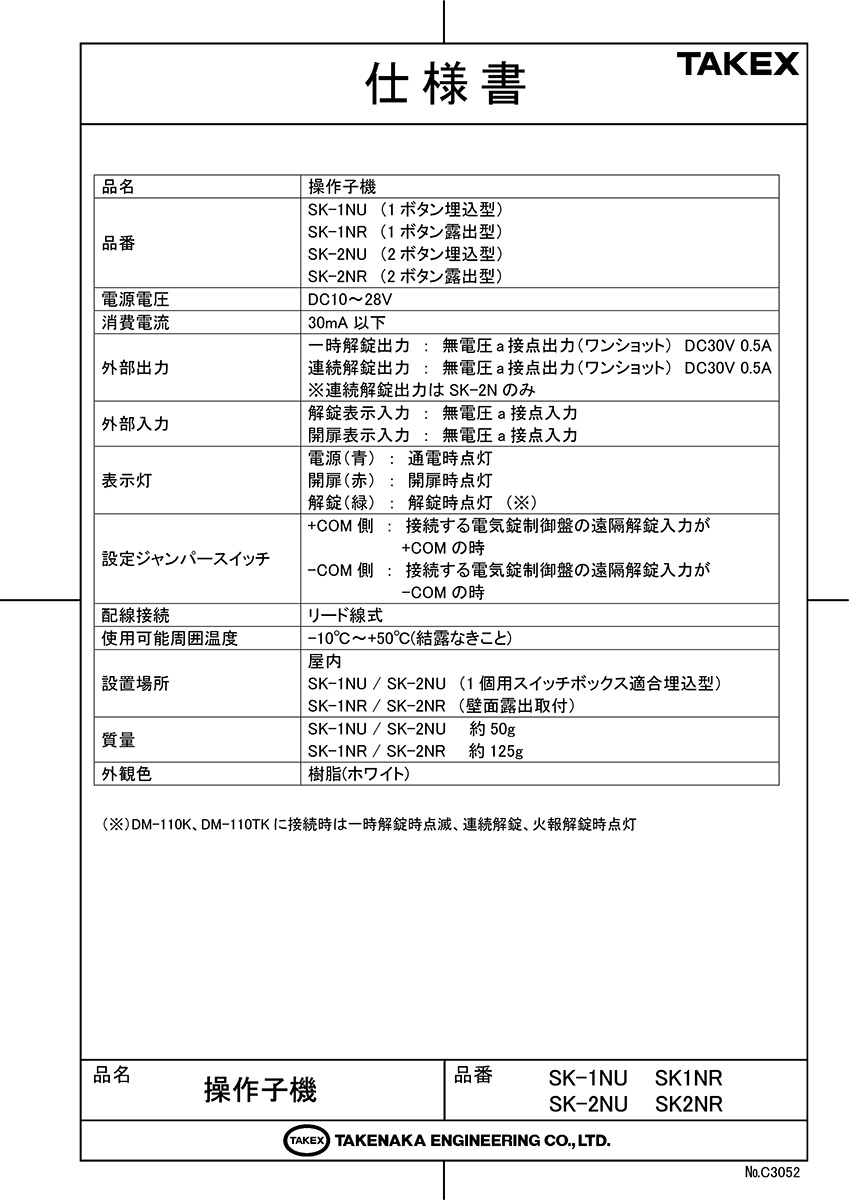

製品仕様

項目 内容
品名 操作子機
品番 SK-2NU (2ボタン埋込型)
電源電圧 DC10〜28V
消費電流 30mA 以下
外部出力（一時解錠） 無電圧a接点出力（ワンショット） DC30V 0.5A
外部出力（連続解錠） 無電圧a接点出力（ワンショット） DC30V 0.5A
外部入力 解錠表示入力：無電圧a接点入力
開扉表示入力：無電圧a接点入力
表示灯 電源（青）：通電時点灯
開扉（赤）：開扉時点灯
解錠（緑）：解錠時点灯（※）
設定ジャンパースイッチ ＋COM 側：制御盤の遠隔解錠入力が＋COM の時
－COM 側：制御盤の遠隔解錠入力が－COM の時
配線接続方式 リード線式（付属ジョイントハーネス使用）
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
設置場所 屋内（1個用スイッチボックス適合埋込型）
質量 約 50g
外観色 樹脂（ホワイト）
付属品 ジョイントハーネス、表示プレート、取付ビス(M4×2)、取扱説明書
特記事項 （※）DM-110K、DM-110TK接続時は一時解錠時点滅、連続解錠/火報解錠時点灯

FAQ

Q：SK-2NUを単体で使用して電気錠を動かせますか？ A：いいえ、本機は操作子機ですので、別途「電気錠制御盤（コントローラ）」が必要です。本機は制御盤に指令を送るための装置です。
Q：露出型（SK-2NR）との違いは何ですか？ A：機能は同じですが、取付方法が異なります。SK-2NUは壁面に埋め込むタイプ（スイッチボックスが必要）、SK-2NRは壁面に直接取り付けるタイプです。
Q：ボタンを押しても無反応な場合はどこを確認すべきですか？ A：配線ミスのほか、基板裏面のジャンパースイッチ（JP1）が制御盤のCOM極性（+/-）と一致しているかを確認してください。
Q：屋外の門扉などに設置できますか？ A：いいえ、屋内専用品です。防水機能はありませんので、雨がかりのある場所や湿度の高い場所には設置しないでください。
Q：推奨される配線距離はどのくらいですか？ A：使用する制御盤の仕様によりますが、電圧降下を防ぐためAE線0.9mm等を用い、通常50m〜100m程度を上限として設計されるのが一般的です。
Q：連続解錠ボタンを1回押すだけでずっと解錠されますか？ A：はい。制御盤側が連続解錠指令（ワンショット）を受けてラッチ（保持）状態になります。再度解除するには制御盤の操作や一時解錠ボタンでのリセットが必要です。
Q：LEDが点灯しないのですが？ A：電源LED（青）が消えている場合は電源不足や断線が考えられます。解錠・開扉LEDは制御盤からの状態出力（アンサーバック）が結線されていないと点灯しません。
Q：メンテナンス・交換の目安はありますか？ A：メカニカルスイッチの寿命があるため、メーカーは納入後約5年を目安とした予防保全的な交換を推奨しています。
Q：プレートの色を壁の色に合わせて変更できますか？ A：市販の1連用スイッチプレート（パナソニック製コスモシリーズ等）と組み合わせて使用することが可能です。
Q：DM-700にRSPシリーズと混在して使えますか？ A：いいえ。電気錠制御盤DM-700において、SKシリーズとRSPシリーズの混在は不可とされています。同一シリーズで統一してください。
