電気錠制御盤操作子機　(1ボタン露出型) [SK-1NR]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX 電気錠制御盤操作子機露出型屋内用セキュリティ

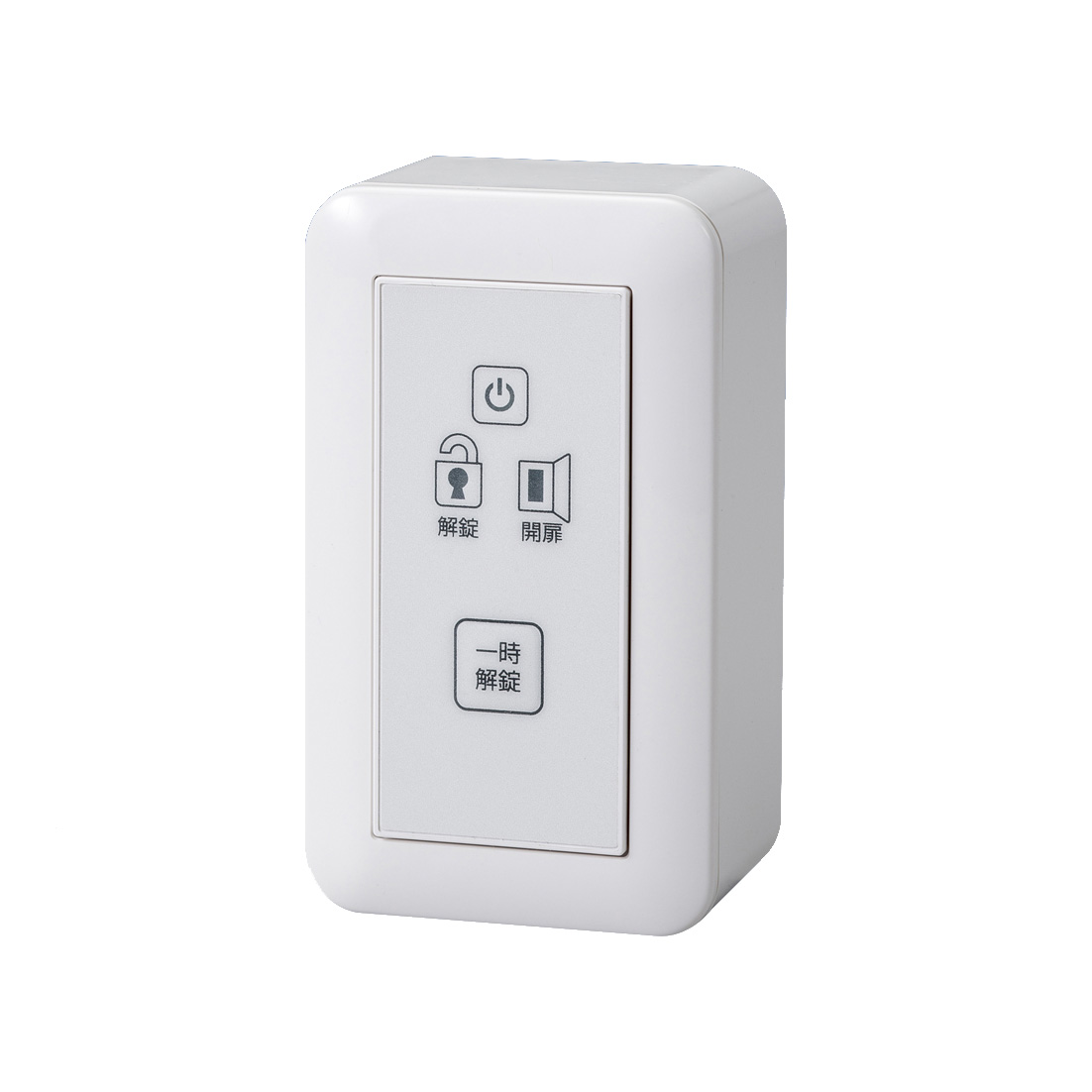

SK-1NR 電気錠制御盤操作子機 (1ボタン露出型)

電気錠制御盤と接続し、離れた場所から電気錠の一時解錠・連続解錠を可能にする露出型の操作端末です。扉の開閉状態や解錠状態を3色のLEDで視覚的に把握でき、確実な入退室管理と運用利便性を提供します。

型番： SK-1NR
製品名： 電気錠制御盤操作子機 (1ボタン露出型)
カテゴリ： 電気錠関連機器 / 遠隔操作子機
主な用途： 受付からの遠隔解錠、通用口の解錠操作、扉状態の監視
設置場所： 屋内 (壁面露出取付)
対応電圧： DC10〜28V

資料ダウンロード

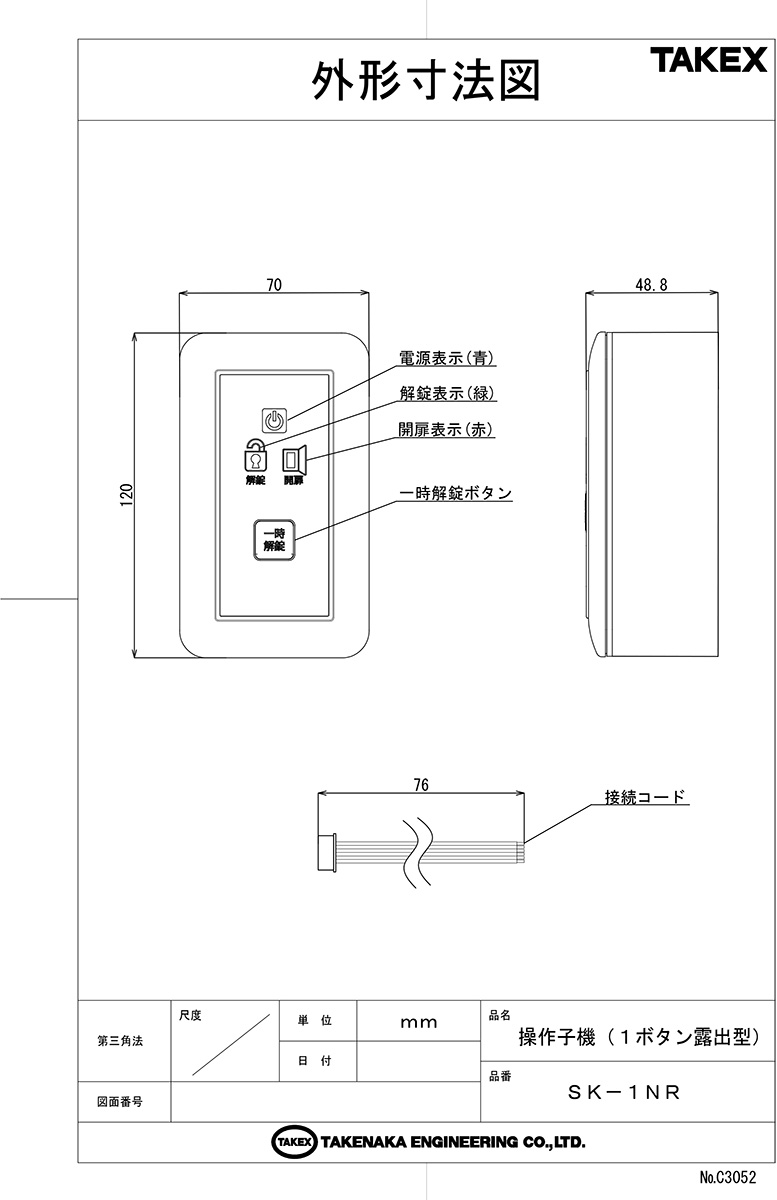

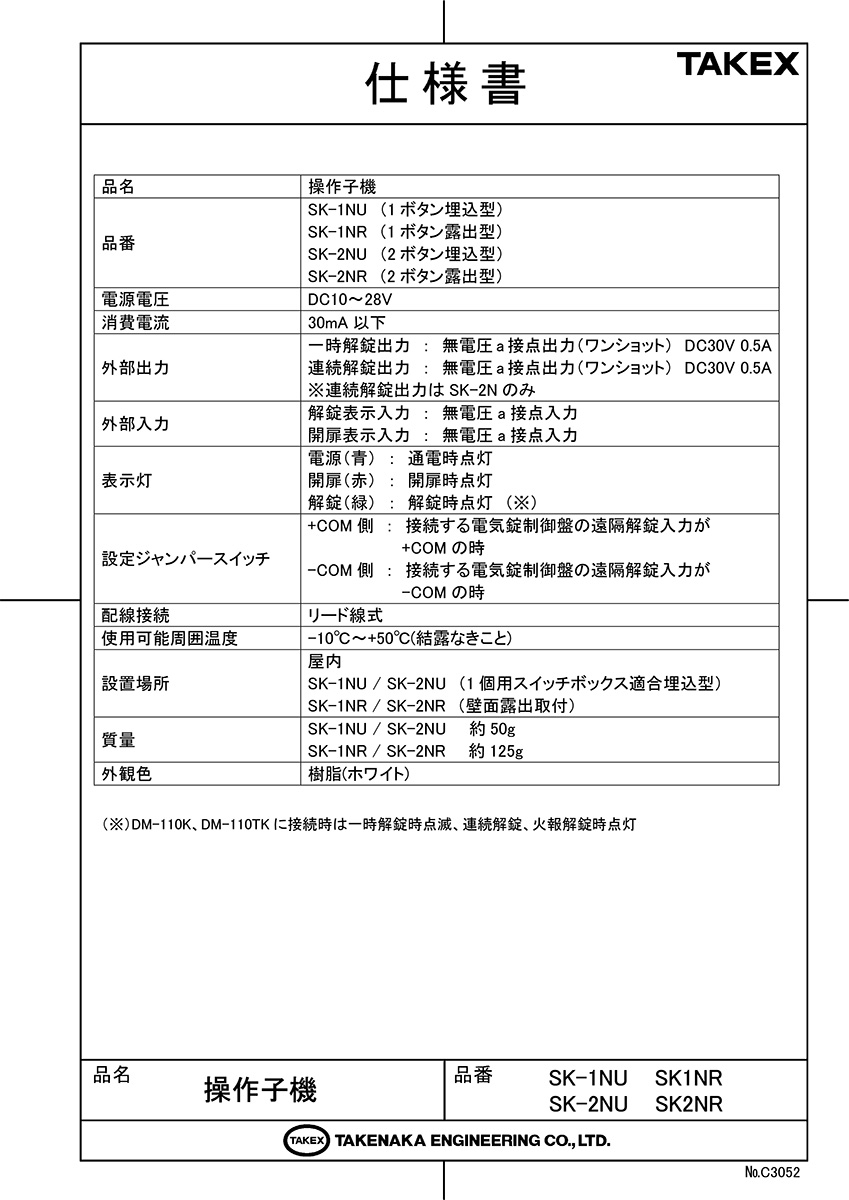

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス受付からの来客用解錠操作
マンションやビルの通用口の遠隔管理
警備室での扉の閉め忘れ（開扉状態）監視
既存の電気錠システムへの操作端末増設

導入前に確認したいポイント

本機は屋内専用です（屋外設置不可）
上位の電気錠制御盤（コントローラ）が必須です
露出型のため、壁面に直接取り付ける仕様です
DM-700使用時、RSPシリーズとの混在はできません

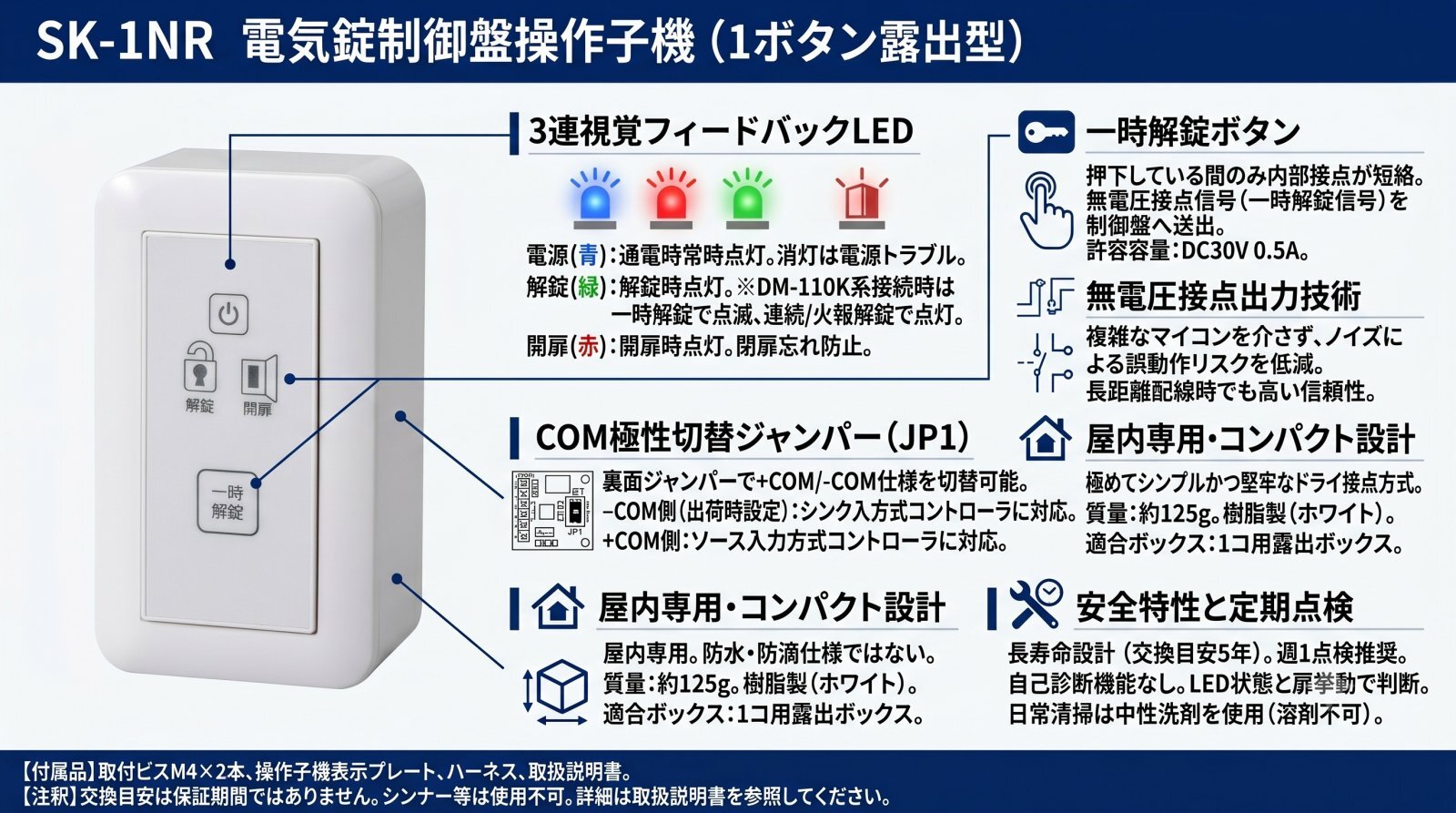

特長

遠隔からの確実な電気錠制御

電気錠制御盤と接続することで、離れた場所からでも電気錠を「一時解錠」または「連続解錠」することが可能です。物理的なボタン操作により、確実なスイッチング信号を上位コントローラへ伝達します。

3色のLEDによる直感的なステータス確認

本体パネルには青・赤・緑の3色LEDを搭載。「電源（青）」「開扉（赤）」「解錠（緑）」の各状態を一目で判別できるため、扉の閉め忘れ防止や、現在の施解錠状態の把握が容易です。

ジャンパースイッチによるCOM極性切替機能

制御盤の遠隔解錠入力が「+COM」であっても「-COM」であっても、裏面のジャンパースイッチを切り替えるだけで柔軟に対応可能。他社製制御盤や異なる仕様のシステムへの統合を容易にします。

高信頼の無電圧接点出力方式

信号伝達にはDC30V 0.5Aまでの許容容量を持つ無電圧a接点（ワンショット）を採用。デジタル通信に比べノイズに強く、長距離の配線環境下でも安定した動作を維持します。

施工性に優れた露出型デザイン

1個用のスイッチボックスに適合する露出型設計を採用。既存の壁面への後付け設置が容易で、付属のジョイント用ハーネスを使用することで結線作業の効率化を実現しています。

特定制御盤との高度な連動挙動

DM-110KやDM-110TKといった特定の制御盤に接続した際、一時解錠時にはLEDが「点滅」、連続/火報解錠時には「点灯」するなど、解錠の要因を詳細に視覚化する特殊仕様に対応しています。

幅広い動作環境と低消費電流設計

DC10V〜28Vという広範囲な電源電圧に対応し、消費電流は30mA以下に抑えられています。システムの電源容量に負荷をかけにくく、安定した長期運用をサポートします。また、-10℃〜+50℃の広範な周囲温度で使用可能です。

保守・管理を考慮した堅牢な設計

可動部であるボタンの耐久性を確保しつつ、樹脂製のホワイト筐体はオフィス環境にも馴染みやすいデザインです。アナログベースの接点構造により、現場でのトラブルシューティングも論理的に行えます。

    選定時に評価したい強み
    高い汎用性： JP切替により＋COM/－COMの両仕様に1台で対応可能。
視認性の良さ： 3色LEDにより扉の状態（開閉・解錠）を瞬時に把握。
安定した実績： TAKEXブランドによる高い信頼性と、長年の現場採用実績。
容易な施工： 露出型1ボタン仕様で、省スペースかつ確実な設置が可能。



LED表示と動作状態

表示灯（色）	状態	動作内容
電源（青）	点灯	制御盤よりDC10〜28Vの電源が正常に供給されている状態
開扉（赤）	点灯	扉が開いている状態（枠から離れている）
解錠（緑）	点灯	電気錠が解錠されている状態（※DM-110K等では一時解錠で点滅）

内部設定（ジャンパースイッチ JP1）

接続する電気錠制御盤の入力極性に合わせて、裏面のジャンパーピンを差し替えてください。

設定位置	用途・条件
-COM 側 (出荷時)	制御盤の遠隔解錠入力が -COM（マイナスコモン）の場合
+COM 側	制御盤の遠隔解錠入力が +COM（プラスコモン）の場合

トラブルシューティング

電源LED（青）が点灯しない A：赤・黒線間にDC10〜28Vが供給されているか確認してください。極性の逆接続や断線の可能性も考慮してください。

ボタンを押しても解錠信号が送られない A：裏面のジャンパースイッチ（JP1）が制御盤の仕様（+COM/-COM）と一致しているか確認してください。

製品仕様

項目	内容
品名	操作子機
品番	SK-1NR (1ボタン露出型)
電源電圧	DC10〜28V
消費電流	30mA 以下
外部出力（一時解錠）	無電圧a接点出力（ワンショット） DC30V 0.5A
外部入力（解錠表示）	無電圧a接点入力
外部入力（開扉表示）	無電圧a接点入力
表示灯（電源）	青色LED：通電時点灯
表示灯（開扉）	赤色LED：開扉時点灯
表示灯（解錠）	緑色LED：解錠時点灯（※DM-110K系接続時は一時解錠で点滅、連続/火報で点灯）
切替機能	＋COM／－COM 切替ジャンパースイッチ搭載
配線接続	リード線式 (付属ハーネスにてジョイント)
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
設置場所	屋内 (壁面露出取付 / 1個用スイッチボックス適合)
質量	約 125g
外観色	樹脂（ホワイト）
付属品	取付ビス M4×2本、操作子機表示プレート、ハーネス、取扱説明書

FAQ

Q：この製品単体で電気錠を動かせますか？ A：いいえ、本機は「操作子機」であり、別途「電気錠制御盤（コントローラ）」が必要です。本機は制御盤へ信号を送る役割を担います。

Q：屋外に設置しても大丈夫ですか？ A：屋内専用仕様です。防水・防滴機能はありませんので、雨の当たらない屋内環境でご使用ください。

Q：電源表示（青）が消えているのですが、故障でしょうか？ A：電源供給が止まっている可能性があります。制御盤の電源が入っているか、配線の断線や接触不良がないかを確認してください。

Q：+COMと-COMの違いは何ですか？ A：制御盤の入力信号の基準電位の違いです。本機はジャンパースイッチでどちらにも対応可能です。接続先の制御盤仕様をご確認ください。

Q：DM-110Kに接続した際、緑LEDが点滅するのは異常ですか？ A：仕様です。DM-110K/DM-110TK接続時は、一時解錠ボタンによる解錠を「点滅」で知らせる仕組みになっています。

Q：配線にはどのようなケーブルを使用すればよいですか？ A：AE線（警報用ポリエチレン絶縁ケーブル）0.9mm〜1.2mmなどの弱電用ツイストペアケーブルの使用が一般的です。

Q：埋込型のスイッチボックスに取り付けられますか？ A：はい、1個用のスイッチボックスに適合するサイズ設計となっています。

Q：扉の閉め忘れを検知して音を出す機能はありますか？ A：本機自体にブザー機能はありませんが、赤色LED（開扉表示）の点灯により視覚的に扉が開いていることを確認できます。

Q：他社製の電気錠制御盤でも使えますか？ A：無電圧接点信号を受け付け、DC10〜28Vの電源供給ができる制御盤であれば理論上可能ですが、仕様を十分にご確認ください。

Q：製品の寿命や交換の目安はありますか？ A：安全にご使用いただくため、納入後5年を目安に機器の更新をおすすめしています。
