トリプルガードユニット [CKC-321]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）セキュリティインターフェース 3路リモート対応最大3入力

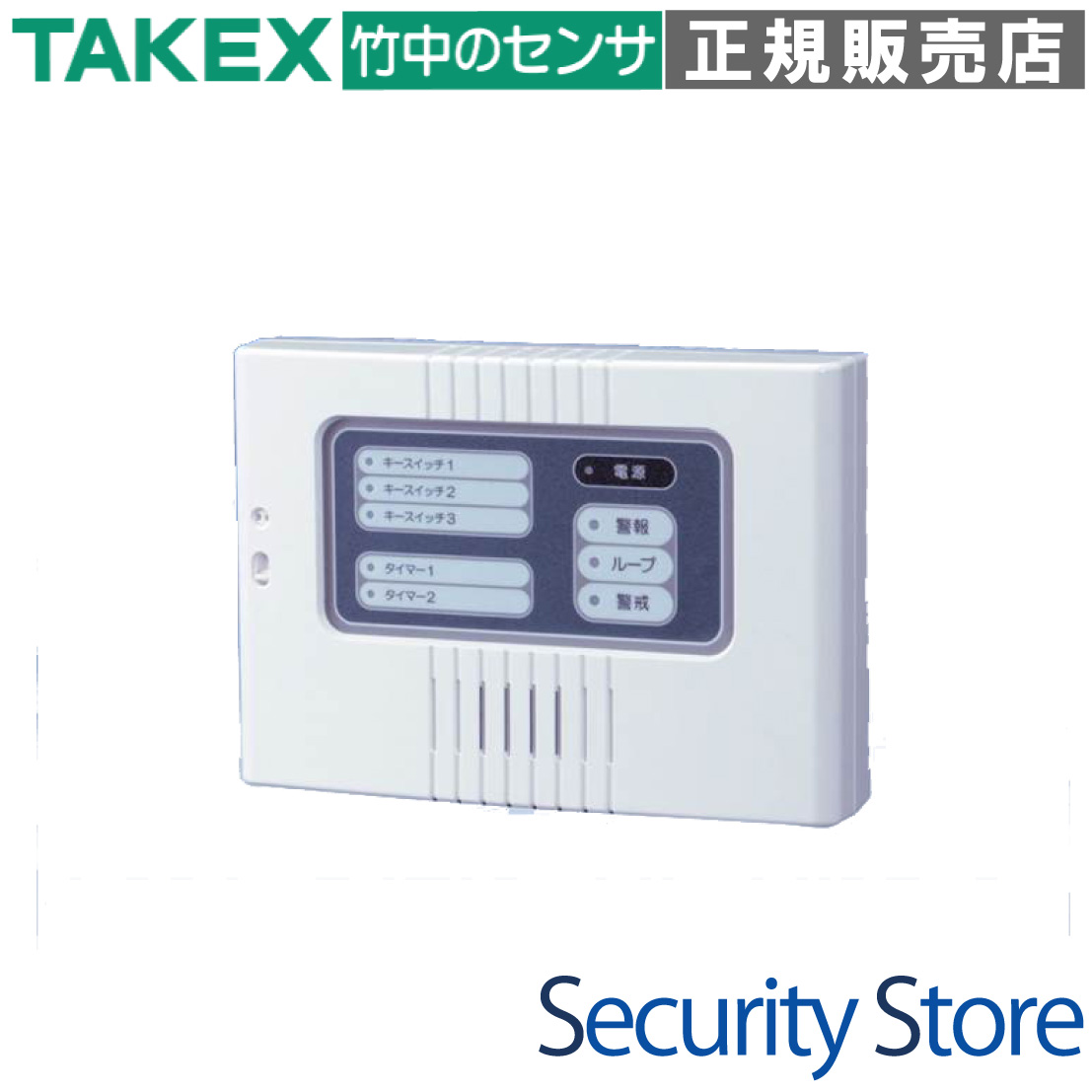

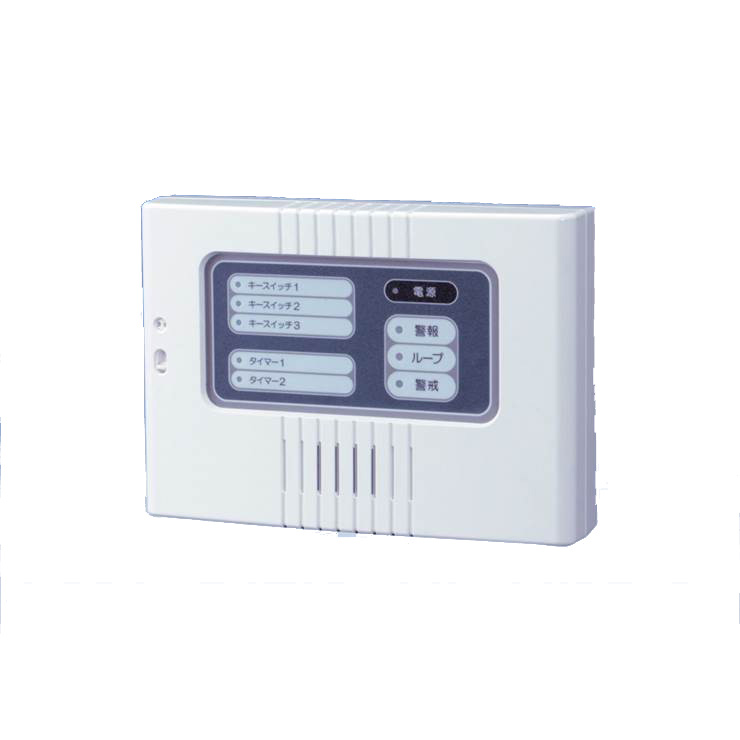

CKC-321 トリプルガードユニット

最大3台のリモートスイッチを統合管理し、セキュリティシステムの警戒・解除を高度に制御するハイエンド・インターフェースユニットです。

本製品は、複数の拠点や多段階の承認プロセスを必要とする現場において、コントローラと各リモートスイッチ間の状態を正確に同期・制御します。双方向通信（3路式）に対応し、どの操作地点からでも現在のシステム状態を一目で把握できる信頼性の高い設計が特長です。

型番： CKC-321
製品名： トリプルガードユニット
電源電圧： DC10V〜18V
入力数： 最大3入力（＋ループ1入力）
外形寸法： W180 × H250 × D50 mm
質量： 約820g

資料ダウンロード

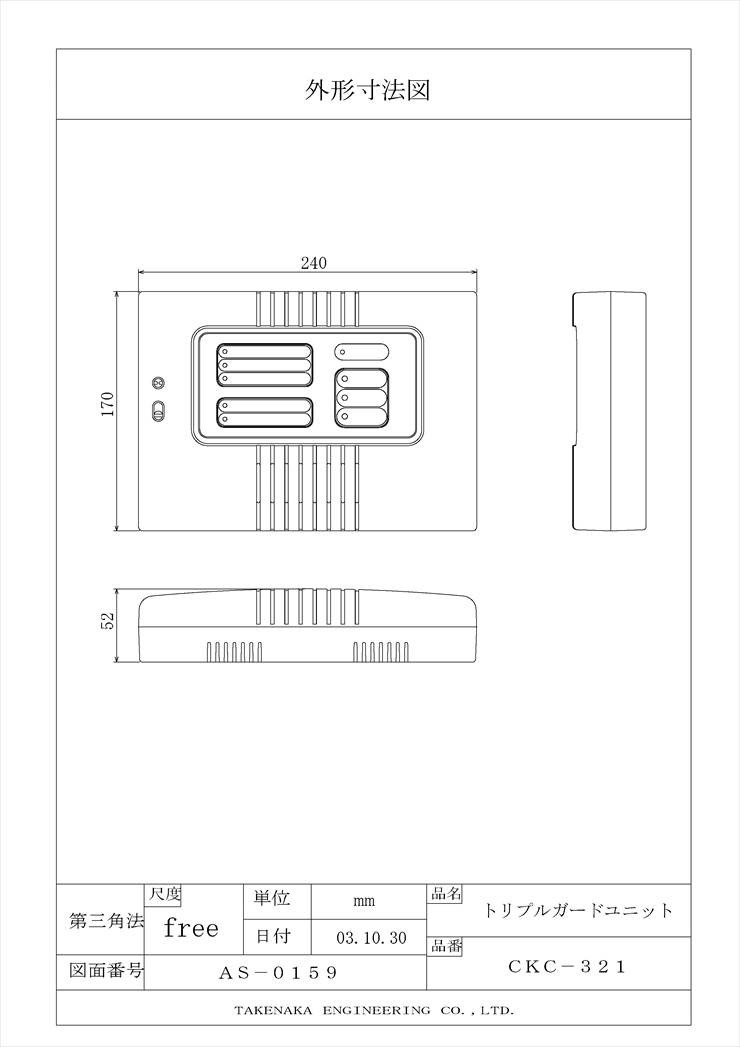

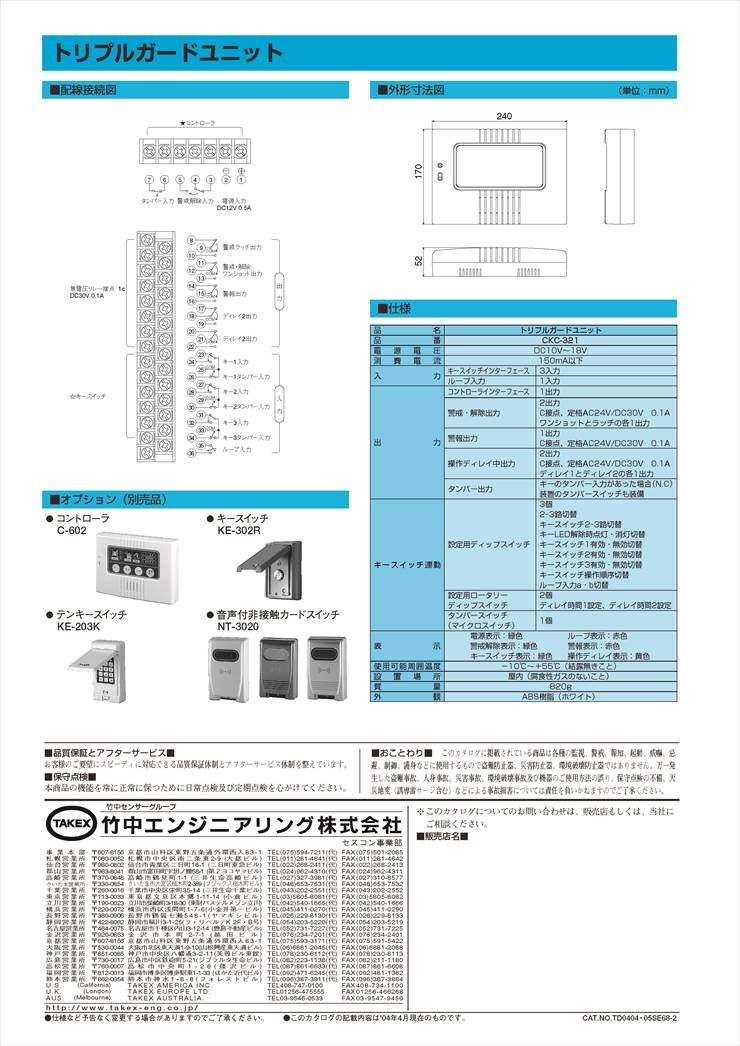

仕様書（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

複数箇所（表口・裏口・通用口等）からの警戒セット・解除運用
特定の順番で操作しないと解除できないシーケンス管理が必要な重要施設
複数の担当者が同時に操作することを条件とする高セキュリティエリア
C-600/C-800シリーズコントローラを用いた統合防犯システム

導入前に確認したいポイント

接続するリモートスイッチが3路用であることを確認してください
未使用のキースイッチ端子の「タンパー入力」は短絡処理が必要です
設置場所は屋内壁掛。直射日光や水かかりを避けてください
電源電圧（DC10〜18V）が安定して供給可能か確認してください

特長

最大3台のリモートスイッチを統合管理

シリンダー錠、磁気カード、テンキータイプなど、最大3台までの3路用リモートスイッチを1台のユニットで集約管理できます。複数の出入口がある建物や、多段階のアクセス制限が必要な現場に最適です。

双方向通信（3路式）によるステータス同期

コントローラと各リモートスイッチ間の状態を完全に同期。どの地点で操作を行っても、すべてのスイッチおよび本体のLED表示が最新の状態（警戒／解除）に自動で切り替わります。

運用に合わせた高度なロジック制御

単なる並列接続ではなく、内部設定により「シーケンス（指定順序操作）」「AND（全スイッチ操作）」「OR（いずれか1つで操作）」といった高度な論理動作を選択可能です。施設のセキュリティレベルに合わせた運用を実現します。

精緻な操作ディレータイマー機能

第1スイッチから第2、第3スイッチへと操作を移行する際の猶予時間を、基板上のロータリーボリュームで0.5分から最大8.0分まで細かく調整可能です。スムーズな入退室管理をサポートします。

確実なセットを担保するループチェック機能

警戒セット時に扉の閉め忘れや断線を検知する「ループ入力」を搭載。異常がある場合はループ表示灯が点灯し、不完全な状態での警戒セットを未然に防ぎます。

視認性に優れたマルチステータスLED

電源、キースイッチの状態、タイマー作動、警報、ループ異常、警戒状態をそれぞれの専用LEDで表示。システムの動作状況を一目で判別できるため、メンテナンス性にも優れています。

豊富な接点出力系統

警戒ラッチ出力、ワンショット出力、警報出力に加え、操作ディレー中の出力も備えています。外部の監視装置や自動通報装置、ライトなどとの柔軟な連動が可能です。

徹底したセキュリティ（タンパーガード）

本体カバーの開封検知はもちろん、接続されている各キースイッチのタンパー入力も監視。万が一の破壊や不正開放時にはタンパー出力を通じて即座に異常を知らせます。

    選定時に評価したい強み
    柔軟な論理回路： 設定次第で単純な切り替えから高度な承認プロセスまで対応可能。
優れた互換性： 弊社製C-600/C-800シリーズコントローラと円滑に組み合わせ可能。
確実な施工性： 2路/3路の切替や接点極性の切替がDIPスイッチで容易に設定可能。
堅牢な保護機能： 電圧低下や自己診断エラーを検知するインテリジェントな電源表示灯。



施工・設置ガイド

本装置の性能を最大限に発揮させるため、以下のガイドラインに従って施工を行ってください。

確認項目	CKC-321 での考え方と注意点
取付高さ	操作性向上のため、床面から 1,200mm〜1,500mm の高さを推奨します。
未使用端子処理	使用しないキースイッチ入力のタンパー端子は必ず短絡（ショート）させてください。未処理の場合、異常検知により動作しません。
設定変更の反映	DIPスイッチ等の設定変更後は、電源の再投入またはEEPROMリセットを行ってください。
配線極性	電源端子(1)-(2)には極性があります。逆接続は故障の原因となるため、施工前にテスターでの確認を推奨します。

内部設定（DIPスイッチ）詳細

スイッチ	機能内容
SW2-1	キースイッチ2路・3路切替（OFF:3路 / ON:2路）
SW2-2〜4	キースイッチ1〜3の有効・無効設定。使用する数に合わせてONに設定。
SW3-1	ループチェック切替。有効時はループ異常で警戒セット不可。
SW3-2	ループ入力接点切替（a接点／b接点）。
SW4	操作順序（シーケンス）設定。パターン1〜8から選択可能。

製品仕様

項目	内容
品名	トリプルガードユニット
品番	ＣＫＣ－３２１
電源電圧	ＤＣ１０〜１８Ｖ（極性あり）
消費電流	４００ｍＡ以下
入力	キースイッチインターフェース：３入力ループ入力：１入力
出力	コントローラーインターフェース：１出力警戒・解除出力：２出力（ｃ接点、定格ＡＣ２４Ｖ／ＤＣ３０Ｖ　０．１Ａ、ワンショットとラッチの各１出力）警報出力：１出力（ｃ接点、定格ＡＣ２４Ｖ／ＤＣ３０Ｖ　０．１Ａ）操作ディレイ中出力：２出力（ｃ接点、定格ＡＣ２４Ｖ／ＤＣ３０Ｖ　０．１Ａ、ディレイ１とディレイ２の各１出力）タンパー出力：キーのタンパー入力があった場合（Ｎ．Ｃ）、装置のタンパースイッチも装備
キースイッチ連動	設定用ディップスイッチ：３個（２－３路切替、キースイッチ２－３路切替、キーＬＥＤ解除時点灯・消灯切替、キースイッチ１有効・無効切替、キースイッチ２有効・無効切替、キースイッチ３有効・無効切替、キースイッチ操作順序切替、ループ入力ａ接点／ｂ接点切替）設定用ロータリーディップスイッチ：３個（ディレイ時間１設定、ディレイ時間２設定）タンパースイッチ（マイクロスイッチ）：１個
表示	電源表示：緑色　ループ表示：赤色　警戒解除表示：緑色警報表示：赤色　キースイッチ表示：緑色　操作ディレイ表示：黄色
使用可能周囲温度	－１０℃〜＋５５℃（結露なきこと）
設置場所	屋内：壁掛式
質量	約８２０ｇ
外観	樹脂（ホワイト）

FAQ

CKC-321はどのような製品ですか？最大3台のリモートスイッチを統合し、コントローラの警戒・解除を集中管理するためのインターフェースユニットです。

どのようなリモートスイッチが接続できますか？ 3路用のシリンダー錠タイプ、磁気カードタイプ、テンキータイプが接続可能です。（KE-303は接続不可）

シーケンス機能とは何ですか？複数のスイッチを指定した順序（例：1番→2番→3番）で操作しなければ解除できないようにするセキュリティ機能です。

電源LEDが点滅している場合はどうすればよいですか？自己診断エラーまたは電源電圧の低下を示しています。電圧がDC10V〜18Vの範囲内にあるかテスターで確認してください。

スイッチを1台しか使わない場合、注意点はありますか？使用しないキースイッチ入力（2番、3番など）のタンパー端子とCOM端子を必ず短絡させてください。

ループLEDが赤く点灯して警戒がかかりません。扉の閉め忘れや配線の断線が考えられます。扉の状態とループ入力(36)の導通を確認してください。

解除時にLEDを消灯させることは可能ですか？はい、内部のDIPスイッチ（SW3-3）の設定により、解除時の点灯／消灯を切り替えられます。

操作ディレー時間は最大何分まで設定できますか？基板上のロータリースイッチにより、各段階で最大8.0分まで設定可能です。

屋外に設置できますか？本製品は屋内壁掛式です。屋外や水のかかる場所、湿気の多い場所への設置は避けてください。

設定を変更したのに動作が変わりません。 DIPスイッチの設定変更後は、必ず一度電源を切って再投入するか、EEPROMリセットを行ってください。
