TAKEX（竹中エンジニアリング）電気錠制御盤操作子機屋内用埋込型入退室管理

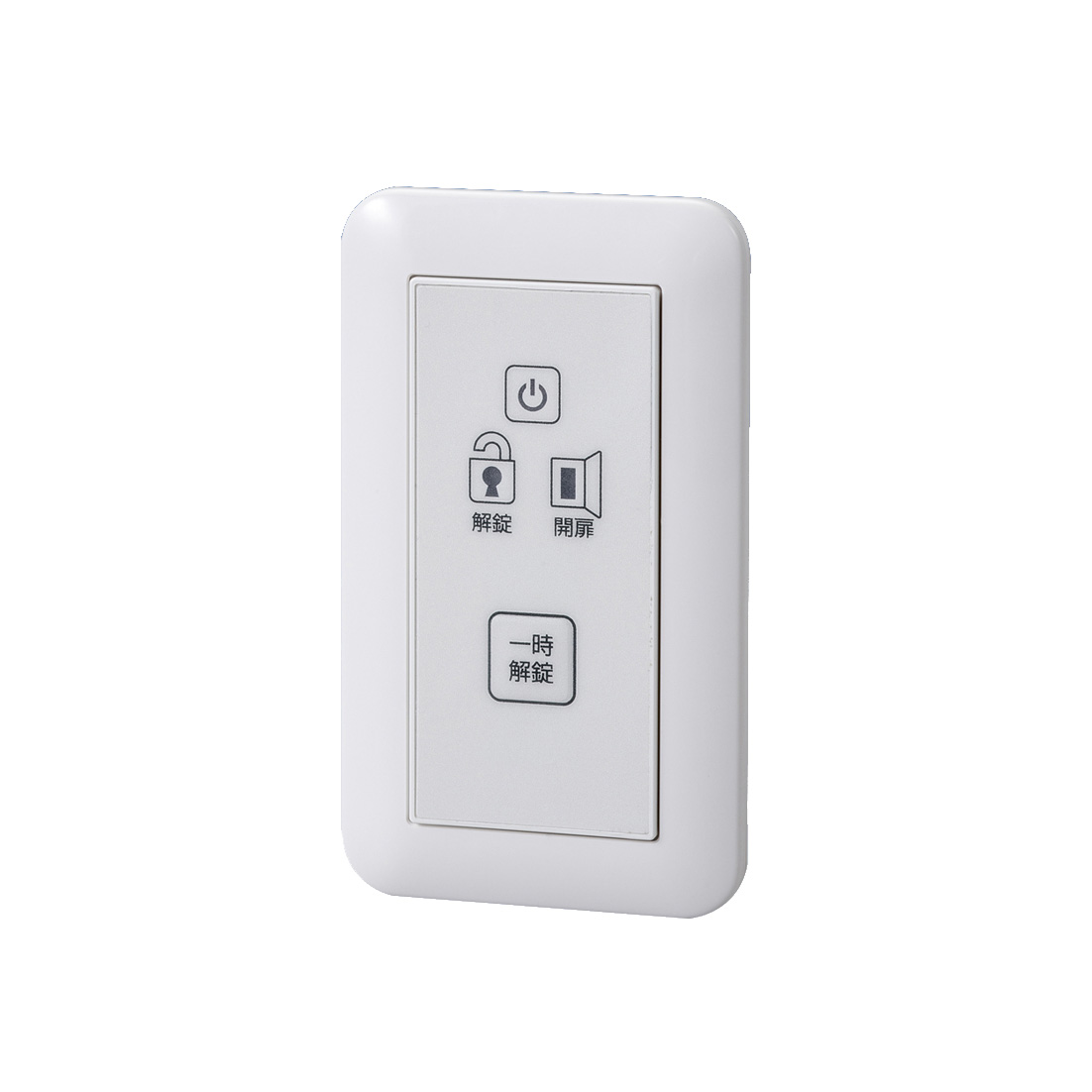

SK-1NU 電気錠制御盤操作子機（1ボタン埋込型）

SK-1NUは、上位の電気錠制御盤（コントローラ）と接続し、遠隔から電気錠の解錠操作を行うための1ボタン式操作子機です。無電圧接点による確実な信号伝達と、扉の状態をリアルタイムにフィードバックする3色LED表示により、高い信頼性と視認性を両立。標準的な1個用スイッチボックスへの埋込設置に対応し、オフィスや施設の通用口・退出路などのセキュリティ管理に最適です。

型番： SK-1NU
製品名： 電気錠制御盤操作子機（1ボタン埋込型）
方式 / カテゴリ： 無電圧接点出力方式 / 操作子機
主な用途： 電気錠の一時解錠操作、施解錠・開扉状態の監視
設置場所 / 対応環境： 屋内壁面（1個用スイッチボックス適合埋込型）
電源： DC10〜28V（上位制御盤より供給）

資料ダウンロード

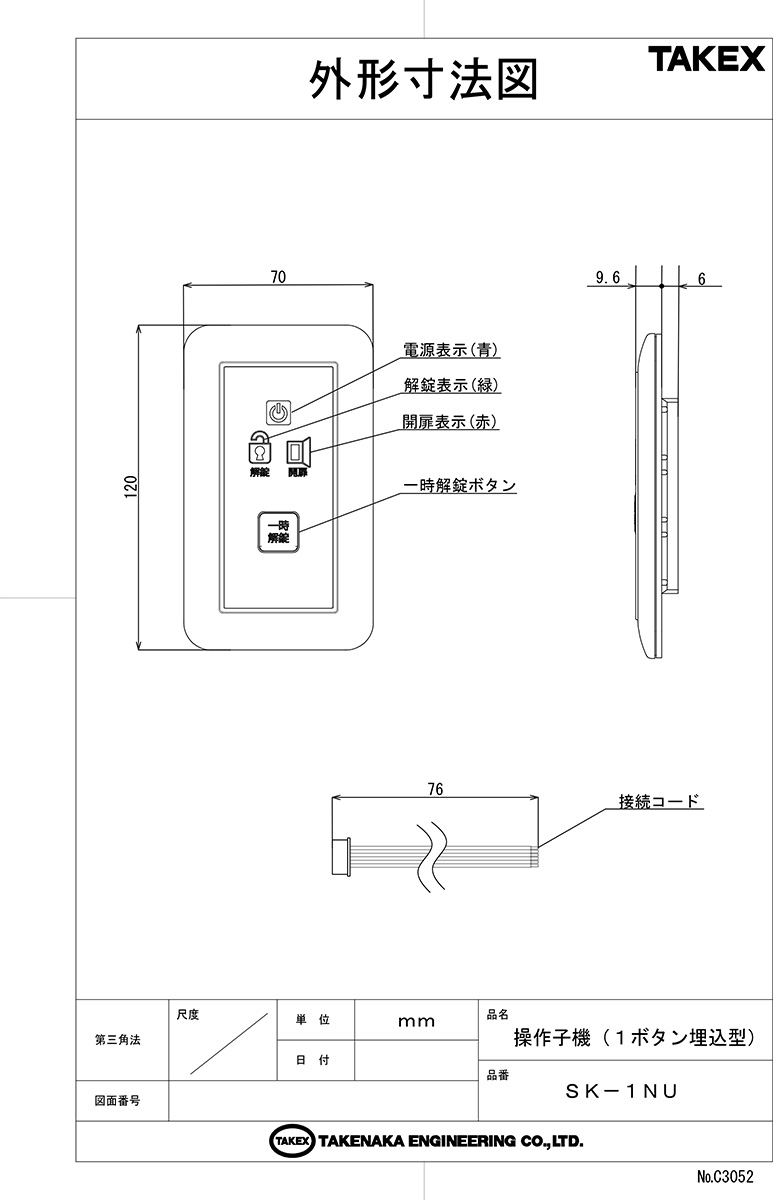

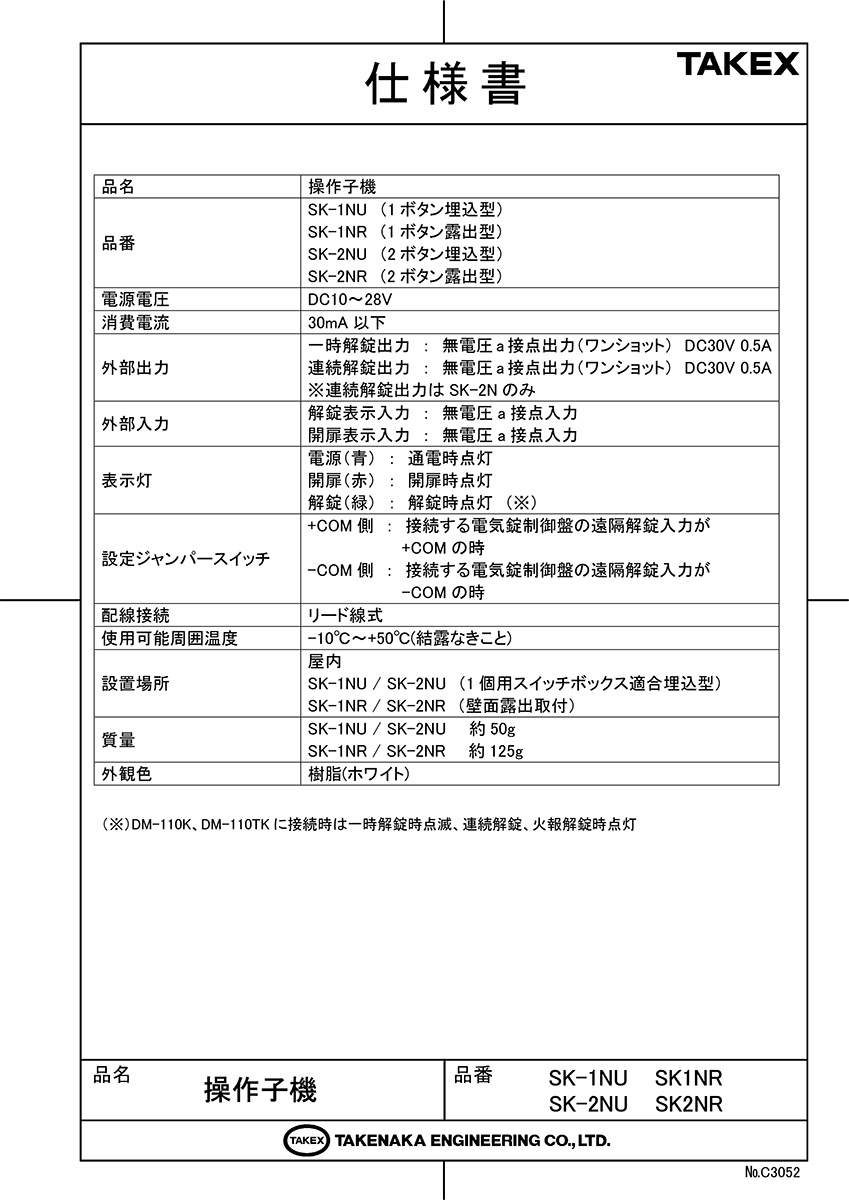

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・テナントの通用口退出ボタン
サーバー室・機密エリアの解錠操作
病院・福祉施設のスタッフ専用扉
電気錠制御盤を用いた遠隔解錠システムの端末

導入前に確認したいポイント

本機は屋内専用です。屋外・軒下設置はできません。
電気錠を直接駆動するものではなく、制御盤が必要です。
埋込設置には1個用スイッチボックス（深型推奨）が必要です。
接続先の制御盤のCOM極性（+COM/-COM）を確認してください。

特長

確実な一時解錠操作（1ボタン式）

表面の解錠ボタンを押下している間のみ、内部のマイクロスイッチ接点が短絡し、制御盤に対して一時解錠信号（無電圧接点）を送出します。シンプルかつ堅牢なメカニカルスイッチを採用しているため、長期間の運用においても安定した操作感を提供します。

3色LEDによるリアルタイム・ステータス表示

上位の制御盤からのアンサーバック信号を受け、扉の「施解錠状態」および「開閉状態」をLEDで表示します。離れた場所からでも、電気が来ているか（青）、扉が開いているか（赤）、解錠されているか（緑）を直感的に把握でき、閉め忘れや不正開放の防止に役立ちます。

多様な制御盤に対応するCOM極性切替機能

裏面基板上のジャンパースイッチ（JP1）を切り替えることで、制御盤側の遠隔解錠入力が「+COM」仕様であっても「-COM」仕様であっても柔軟に対応可能です。TAKEX製制御盤はもちろん、他社製のコントローラやPLC等との接続時にも極性を合わせて施工できます。

高度な視覚フィードバック（DM-110K等接続時）

電気錠制御盤「DM-110K」または「DM-110TK」と組み合わせた場合、解錠表示LEDが「一時解錠時は点滅」「連続解錠・火報解錠時は点灯」という特殊な挙動に変化します。これにより、どのような要因で解錠されているのかを現場で即座に判断可能です。

施工性に優れた1個用スイッチボックス適合設計

JIS C 8340等に準拠した一般的な1個用スイッチボックスへの取り付けが可能です。本体質量は約50gと非常に軽量であり、壁面埋込により意匠を損なわないフラットな仕上がりを実現します。

信頼の無電圧ドライ接点テクノロジー

複雑なデジタル通信ではなく物理的な無電圧接点方式を採用しているため、インバータ照明や動力線からの電磁誘導ノイズによる誤動作リスクを最小限に抑えています。長距離配線時においても高い信号信頼性を発揮する、セキュリティの基本に忠実な設計です。

起動時間ゼロのフェールセーフ構造

マイコン制御を介さないアナログ・ハードウェアベースの構成により、通電と同時に即座に動作を開始。ソフトウェアのフリーズやバグの心配がなく、24時間365日の安定稼働が求められる重要施設のセキュリティゲートに最適です。

優れたメンテナンス性と長寿命設計

部品構成がシンプルであるため故障要因が少なく、日常の点検もLED点灯確認とボタン動作確認のみで完結します。予防保全として5年ごとの交換が推奨されていますが、過酷な環境でなければ長期間にわたり高いパフォーマンスを維持します。

    選定時に評価したい強み
    施工柔軟性： ジャンパースイッチひとつで盤側の+COM/-COM仕様を吸収可能。
高い視認性： 独立した3色の高輝度LEDにより、扉の状態を一目で判別できる。
堅牢設計： ノイズに強い無電圧接点方式により、長距離配線でも誤作動しにくい。
統一デザイン： 他のSKシリーズやスイッチ類と意匠を揃えた標準的なホワイト樹脂筐体。



施工・設置ガイド

本機は屋内専用の埋込型操作子機です。確実な運用のため、以下の点に注意して施工してください。

確認項目	施工・運用の考え方
取付ボックス	1個用スイッチボックスを使用してください。配線スペース確保のため深型（50mm以上）を推奨します。
配線材	AE線（0.9mm/1.2mm）またはCPEV線などの弱電用単線ケーブルの使用を推奨します。
ノイズ対策	強電線（AC100/200V）とは同一配管に入線せず、300mm以上の離隔距離を確保してください。
極性設定	通電前に、基板裏面のJP1ジャンパーが制御盤のCOM仕様と合致しているか確認してください。
絶縁処理	付属ハーネスの未使用線（緑色など）は、先端を必ずビニルテープ等で絶縁してください。

配線リード線の機能

色	機能	内容
赤	電源入力(+)	DC10〜28Vを供給
黒	電源入力(-)	電源の0V（GND）
茶	解錠表示入力	解錠時にメイク信号を入力（緑LED駆動）
橙	開扉表示入力	開扉時にメイク信号を入力（赤LED駆動）
黄	一時解錠出力	ボタン押下時に無電圧a接点を出力
緑	未使用	SK-1NUでは使用しません（絶縁処理）

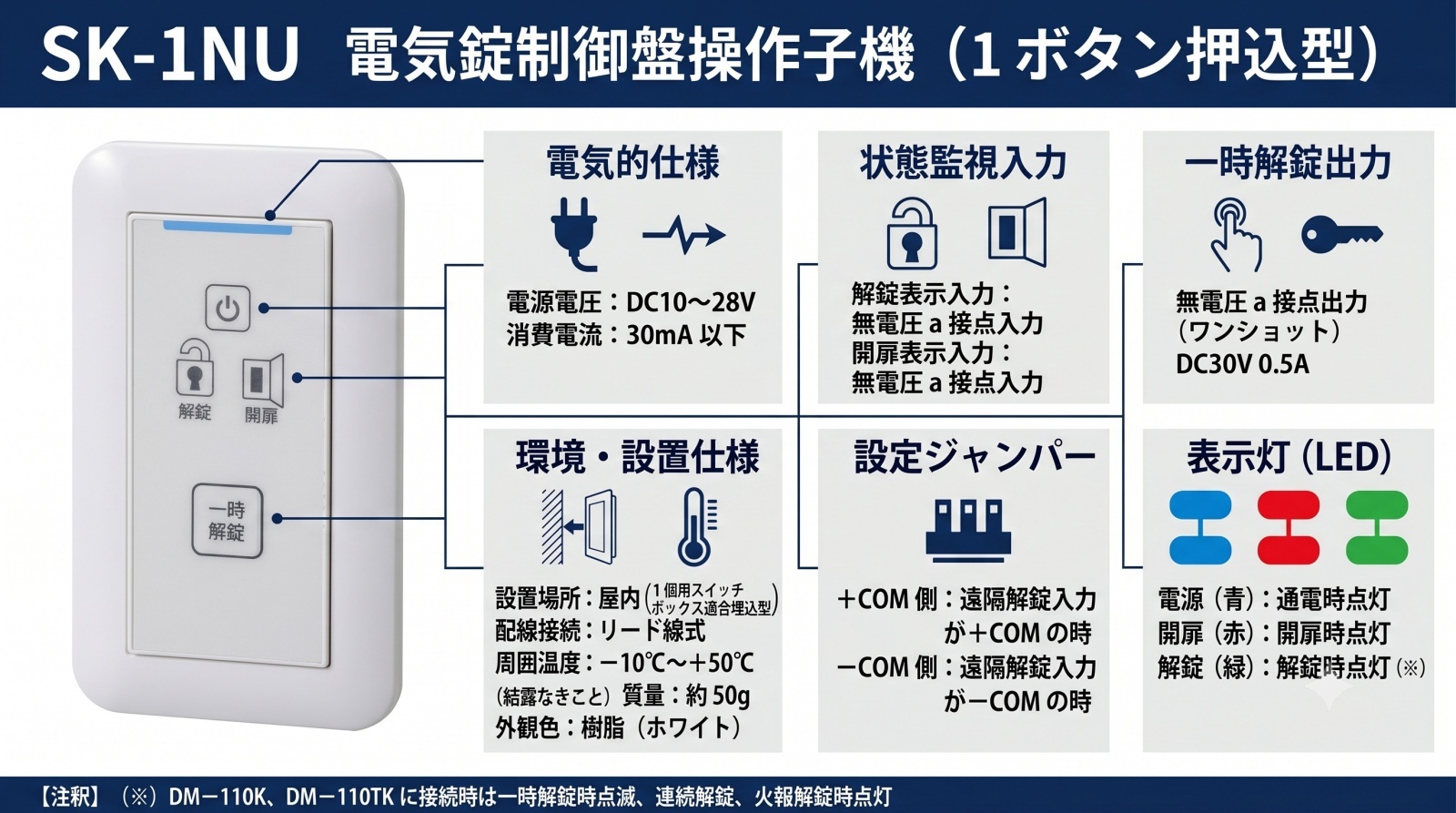

製品仕様

項目	内容
品名	操作子機
品番	SK-1NU（1ボタン埋込型）
電源電圧	DC10〜28V
消費電流	30mA 以下
外部出力	一時解錠出力：無電圧a接点出力（ワンショット） DC30V 0.5A
外部入力	解錠表示入力：無電圧a接点入力開扉表示入力：無電圧a接点入力
表示灯	電源（青）：通電時点灯開扉（赤）：開扉時点灯解錠（緑）：解錠時点灯（※特定盤接続時は点滅あり）
設定ジャンパースイッチ	＋COM 側：制御盤の遠隔解錠入力が＋COM の時－COM 側：制御盤の遠隔解錠入力が－COM の時（出荷時）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
設置場所	屋内（1個用スイッチボックス適合埋込型）
質量	約 50g
外観色	樹脂（ホワイト）

FAQ

Q：屋外の門扉などの解錠ボタンとして使用できますか？ A：いいえ、本機は屋内専用仕様です。防水性能はありませんので、直接雨のかかる場所や湿度の高い屋外での使用は避けてください。

Q：制御盤を通さず、直接電気錠のソレノイドを駆動できますか？ A：できません。本機の接点許容負荷はDC30V 0.5Aであり、電気錠の駆動電流を直接流すと故障の原因となります。必ず電気錠制御盤の「遠隔操作入力」に接続してください。

Q：ボタンを押しても解錠されません。何を確認すべきですか？ A：まず、裏面のJP1ジャンパーが制御盤のCOM仕様（+COMまたは-COM）と合致しているか確認してください。次に黄色線とCOM線の導通をテスターで確認してください。

Q：電源LED（青）が点灯しません。 A：赤・黒の配線にDC10〜28Vの電圧が供給されているか確認してください。極性が逆になっていないかも併せて確認が必要です。

Q：解錠LEDが点滅しているのですが、故障でしょうか？ A：DM-110Kなどの特定の制御盤に接続している場合、タイマーによる「一時解錠中」であることを示す正常な動作です。異常ではありません。

Q：露出で取り付けたい場合はどうすればよいですか？ A：本型番「SK-1NU」は埋込型です。露出取付が必要な場合は、露出型モデルの「SK-1NR」を選定してください。

Q：推奨される配線距離はどのくらいですか？ A：接続する制御盤の仕様に準じますが、一般的にAE線0.9mmを使用した場合、100m程度の配線が可能です。電圧降下にご注意ください。

Q：未使用のリード線（緑色）はどう処理すればいいですか？ A：SK-1NUでは緑色線は機能しません。他の配線とショートしないよう、先端を絶縁テープ等で保護してボックス内に収めてください。

Q：清掃にアルコールを使っても大丈夫ですか？ A：アルコールやシンナー等の有機溶剤は、樹脂のひび割れ（ケミカルクラック）の原因となるため使用しないでください。中性洗剤を薄めた液で拭き取ってください。

Q：ボタンの耐久回数はどのくらいですか？ A：具体的な回数は環境に依存しますが、予防保全として設置後5年を目安に本体の更新をお勧めしています。
