ADS-L250 自動ドア用パイルシール Lタイプ

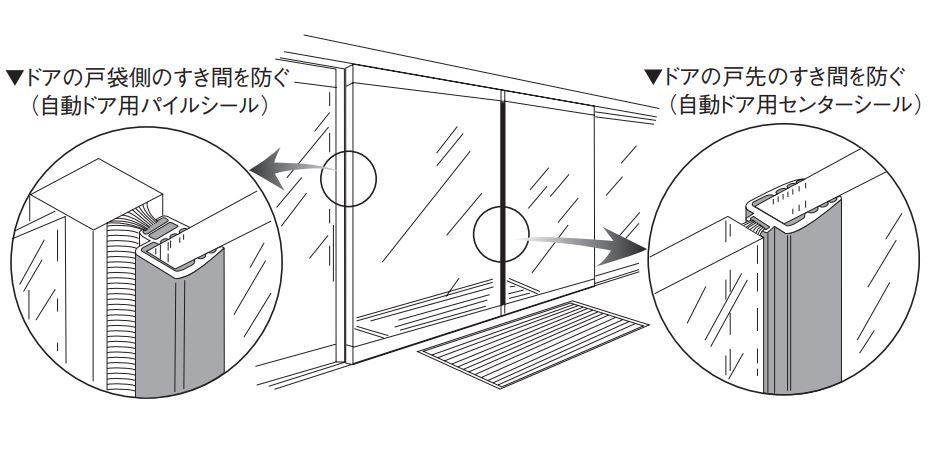

自動ドアの戸袋側や戸先に生じる隙間を効果的にふさぐ、高品質な気密材です。雨風や埃、騒音の侵入を防ぐだけでなく、冷暖房効率を劇的に向上させ、建物の省エネ対策に大きな威力を発揮します。

型番： ADS-L250
製品名： 自動ドア用パイルシール Lタイプ
タイプ： ロングタイプ（ドアの戸袋側すき間用）
主な用途： すきま風防止、省エネ向上、防塵、防音
設置場所： オフィスビル、商業施設、病院などの自動ドア
サイズ： 長さ 2.3m / パイル長 25mm

この製品が向いている用途

エントランスの隙間風・雨の吹き込み対策
店舗やオフィスの冷暖房コスト削減（省エネ）
屋外からのほこりや砂塵の侵入防止
外部騒音の低減による室内環境の改善
クリーンな環境維持が求められる施設

導入前に確認したいポイント

自動ドアの隙間のサイズ（Lタイプは25mmパイル）
ドアの高さ（本製品は2.3mのロングタイプ）
既存のパイルシールの形状（はめ込み式かどうか）
1梱包10本単位での販売であること

特長

ソフトなフィット感と優れた作動性

気密材には柔らかなパイル状（毛状）の素材を採用しています。ガラス面やドアフレームに対してソフトに接触するため、自動ドア本来のスムーズな開閉動作を妨げることなく、高い気密性を維持します。

二重フィン構造による高い気密・水密性能

単なるブラシ状の構造ではなく、パイルの中心部分にフィルム状の「フィン」を二重に植え込んでいます。この特殊構造により、風や水の侵入を物理的に強力に遮断し、一般的なパイルシール以上の性能を発揮します。

特殊処理パイルによる抜群の耐久性

使用されているパイルには特殊処理が施されており、水濡れに強く、優れた復元力を持っています。長期間の摩擦や過酷な環境下でも型くずれしにくく、初期の気密性能を長く維持できるプロ仕様の耐久性を備えています。

はめ込み式による手軽なメンテナンス

フレームへの取り付けは、スライドさせて固定する「はめ込み式」を採用しています。特別な工具なしで簡単に着脱ができるため、パイルの汚れが気になった際の掃除や、劣化した際の交換作業もスムーズに行えます。

2.3mのロング設計で多様なドアに対応

本製品は長さ2.3mのロングタイプ（Lタイプ）です。一般的な高さのドアはもちろん、大型の自動ドアや天井の高いエントランスにも余裕を持って対応でき、現場での切り出し調整も容易です。

冷暖房費の無駄をなくす省エネ効果

わずかな隙間を埋めるだけで、室内の空調エネルギーが逃げるのを防ぎます。風速2.0m/sの環境下では、暖房・冷房合わせて月間相当のエネルギーロスを大幅に削減でき、ランニングコストの低減に直結します。

    選定時に評価したい強み
    信頼のTAKEXブランド： 防犯・センサー機器のトップメーカーによる高品質設計。
ダブルフィン設計： 隙間風を「通さない」ための二重構造。
施工性の高さ： 自由な長さに切断可能で、現場の状況に合わせた調整が容易。
トータルコスト： 導入による省エネ効果で、短期間での投資回収が期待可能。



施工・設置ガイド

確実な性能を発揮させるために、以下の手順と注意点を確認してください。

施工手順・注意点	具体的な内容
切断と配置	設置箇所の長さに合わせて本製品を切断し、ドアの戸袋側または戸先側にはめ込みます。
開閉負荷の調整	取り付け後、ドアの動作を確認してください。毛の当たりが強すぎるとモーターに負荷がかかるため、その場合は毛先を少しずつ刈り込んで調整してください。
隙間管理	パイルが隙間を完全に覆いつつ、ドアの走行を妨げない絶妙な接触具合が理想的です。

エネルギー損失の試算例

隙間15mm、風速2.0m/sの場合の1ヶ月あたりの損失目安（メーカー資料より抜粋）。

項目	計算式（目安）	損失合計
暖房費（4ヶ月分）	約6,000円 × 4ヶ月	約24,000円
冷房費（2ヶ月分）	約3,000円 × 2ヶ月	約6,000円
年間合計（無駄なエネルギー）	上記合計	約30,000円

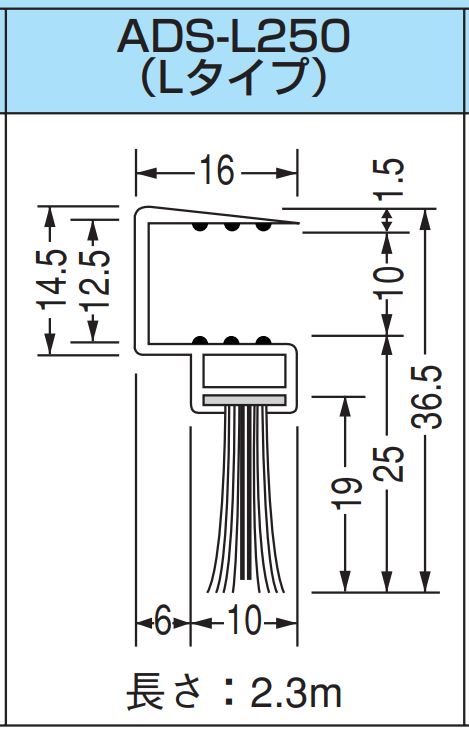

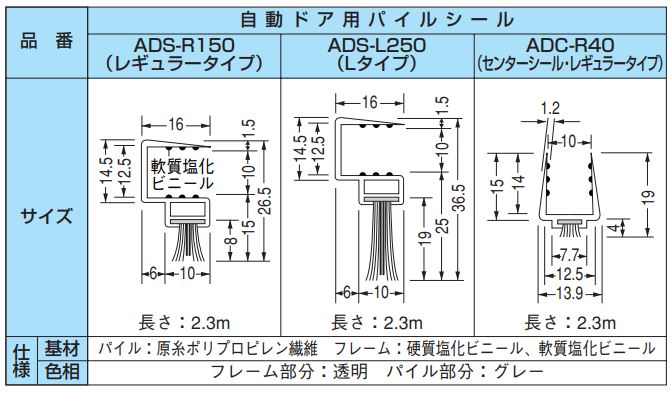

製品仕様

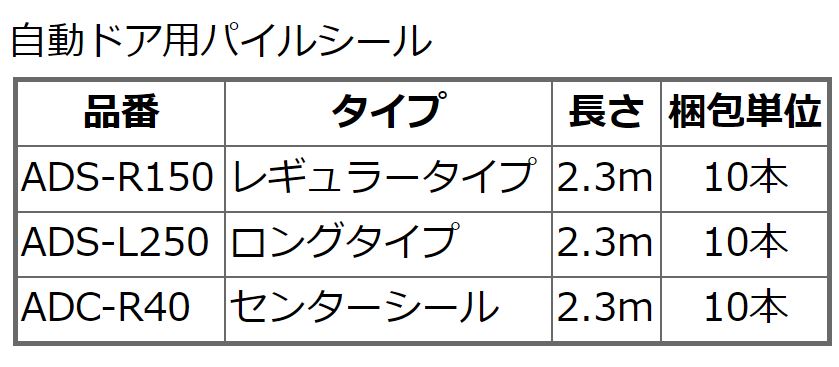

項目	ADS-L250（本製品：Lタイプ）	ADS-R150（レギュラータイプ）
長さ	2.3 m	2.3 m
フレーム形状外寸（幅）	16mm（上部）/ 10mm（下部）	16mm（上部）/ 10mm（下部）
フレーム形状外寸（高）	14.5 mm / 12.5 mm	14.5 mm / 12.5 mm
パイル（毛）長	25 mm（見えがかり 19 mm）	15 mm（見えがかり 8 mm）
製品全高	36.5 mm	26.5 mm
基材（パイル）	原糸ポリプロピレン繊維	原糸ポリプロピレン繊維
基材（フレーム）	硬質塩化ビニール、軟質塩化ビニール	硬質塩化ビニール、軟質塩化ビニール
色相	フレーム：透明 / パイル：グレー	フレーム：透明 / パイル：グレー
梱包単位	10本	10本

FAQ

Q：ADS-L250（Lタイプ）とADS-R150（レギュラー）の違いは何ですか？ A：主な違いはパイル（毛）の長さです。ADS-L250はパイル長25mmのロングタイプで、より大きな隙間に対応します。ADS-R150はパイル長15mmの標準的なタイプです。

Q：長さの調整は可能ですか？ A：はい、カッターやノコギリ等で必要な長さに切断して使用いただけます。

Q：どのような自動ドアにも取り付けられますか？ A：フレームが「はめ込み式」に対応しているドア、あるいは本製品のフレームサイズが収まるレールを持つ自動ドアであれば取り付け可能です。

Q：ドアが重くなって動かなくなることはありませんか？ A：毛がガラスや枠に強く当たりすぎると負荷が高まります。その場合は、強く当たっている箇所のパイルをハサミ等で刈り込んで調整してください。

Q：1本単位での購入はできますか？ A：本製品は1梱包10本単位での販売となっております。

Q：雨に濡れても大丈夫ですか？ A：パイル部分はポリプロピレン製で特殊処理が施されており、水に強く復元力にも優れているため、屋外に面したドアでも問題なく使用可能です。

Q：パイルの中心にあるフィルムは何ですか？ A：これは「フィン」と呼ばれるもので、パイルだけでは防ぎきれない細かな風や水の侵入を二重にブロックする役割を果たし、気密性能を向上させています。

Q：掃除はどのようにすればよいですか？ A：はめ込み式ですので、汚れた際は取り外して洗うことが可能です。また、取り付けたままでも掃除機やブラシなどでホコリを払うことができます。

Q：フレーム部分の色は何色ですか？ A：フレーム部分は透明ですので、ドアのデザインを損なわず目立ちにくい仕様になっています。パイル部分はグレーです。

Q：省エネ効果はどれくらいありますか？ A：環境によりますが、メーカーの試算では15mmの隙間がある場合に本製品を導入することで、年間約30,000円程度の冷暖房費の無駄を抑制できるとしています。
