ALD-B2300 アルミドア用パイルシール TAKEX 竹中エンジニアリング [ALD-B2300]

Q: 取付用のネジは付属していますか？

本製品はフレーム付きの本体のみとなります。取付箇所の材質に合わせた最適なネジを別途ご用意ください。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）気密材省エネ対策アルミドア用

ALD-B2300 アルミドア用パイルシール（ブロンズ）

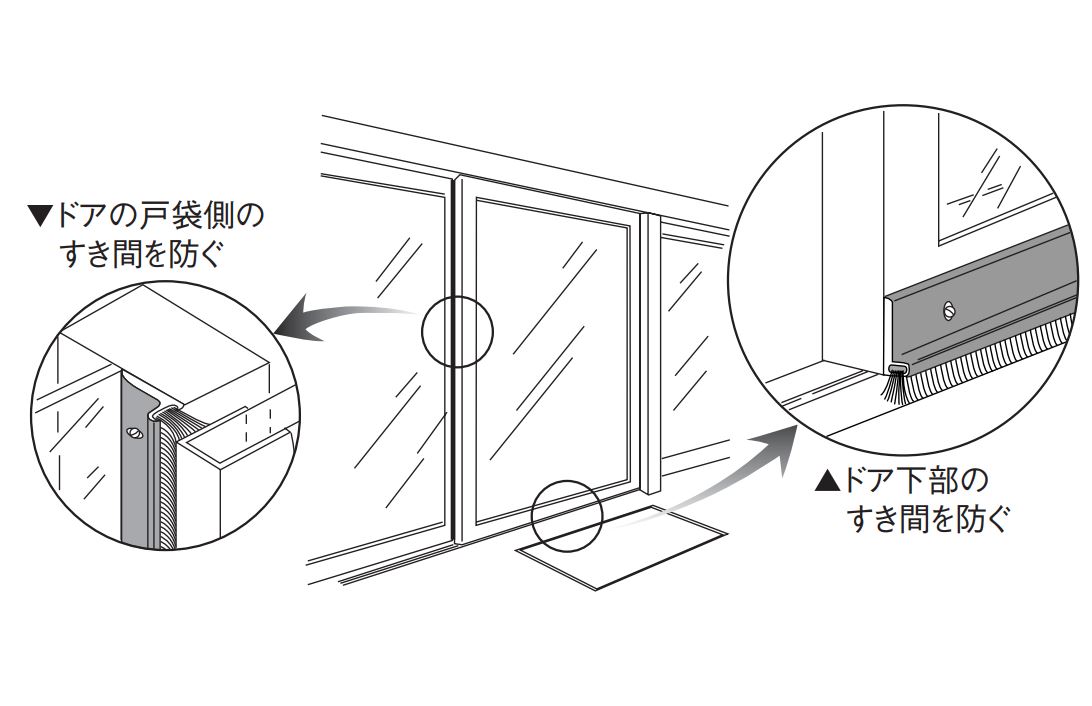

アルミドアの下部や戸袋の隙間を物理的に塞ぎ、風雨・ホコリ・騒音の侵入を強力に防ぐ、後付け可能な高品質パイルシールです。

パイルの中心に二重のフィンを配置した特殊構造により、ドアの開閉動作を妨げることなく、極めて高い気密・水密性能を実現。冷暖房効率を劇的に向上させ、BtoB施設の省エネ対策に貢献します。

型番： ALD-B2300
製品名： アルミドア用パイルシール
タイプ： ブロンズ（2.3m）
主な用途： ドアアンダーカットの隙間塞ぎ、防塵、防風、防音
設置場所： オフィス、店舗、マンション、工場のアルミ製建具
材質： アルミフレーム＋原糸ポリプロピレンパイル

この製品が向いている用途

オフィス・エントランスの隙間風対策
店舗ドアからの塵埃・害虫侵入防止
工場・倉庫のクリーン環境維持（防塵）
マンション共用部の防音・遮音向上
建物の空調負荷軽減による省エネ化

導入前に確認したいポイント

ドアの横幅（2.3mをカットして使用可能）
取付面の材質（アルミ製を推奨）
床面とのクリアランス（微調整可能）
ドアの枠色（ブロンズ仕上げとの適合）

特長

ソフトなフィット感と優れた作動性

気密材が毛状（パイル状）になっているため、床面や壁面に対して非常にソフトに接触します。一般的なゴム製シール材のような摩擦抵抗が少なく、ドアの開閉動作を重くすることなく、スムーズな操作感を維持したまま隙間を塞ぐことができます。

二重フィン（フィルム）構造による極めて高い遮断性能

パイルの中心部分にフィン（フィルム）を二重に植え込んだ特殊な設計を採用しています。この構造により、従来の毛のみのパイルでは防ぎきれなかった微小な空気の漏れや水分の浸入をシャットアウトし、気密性能および水密性能を飛躍的に高めています。

長期間の使用に耐える抜群の耐久性

パイルの原糸には特殊処理を施したポリプロピレンを採用。水に強く、押し付けられても元に戻る優れた復元力を持っています。頻繁なドアの開閉動作に晒される環境でも、型くずれしにくく、初期の気密性能を長期間維持することが可能です。

冷暖房効率の向上と省エネへの貢献

ドアの下部（アンダーカット）や引き戸の戸袋周辺から漏れる空気を物理的に遮断します。室内の冷暖房効果を外部に逃がさないため、空調負荷を低減し、オフィスの電気代削減やCO2排出抑制といった環境対策・コスト削減に直結します。

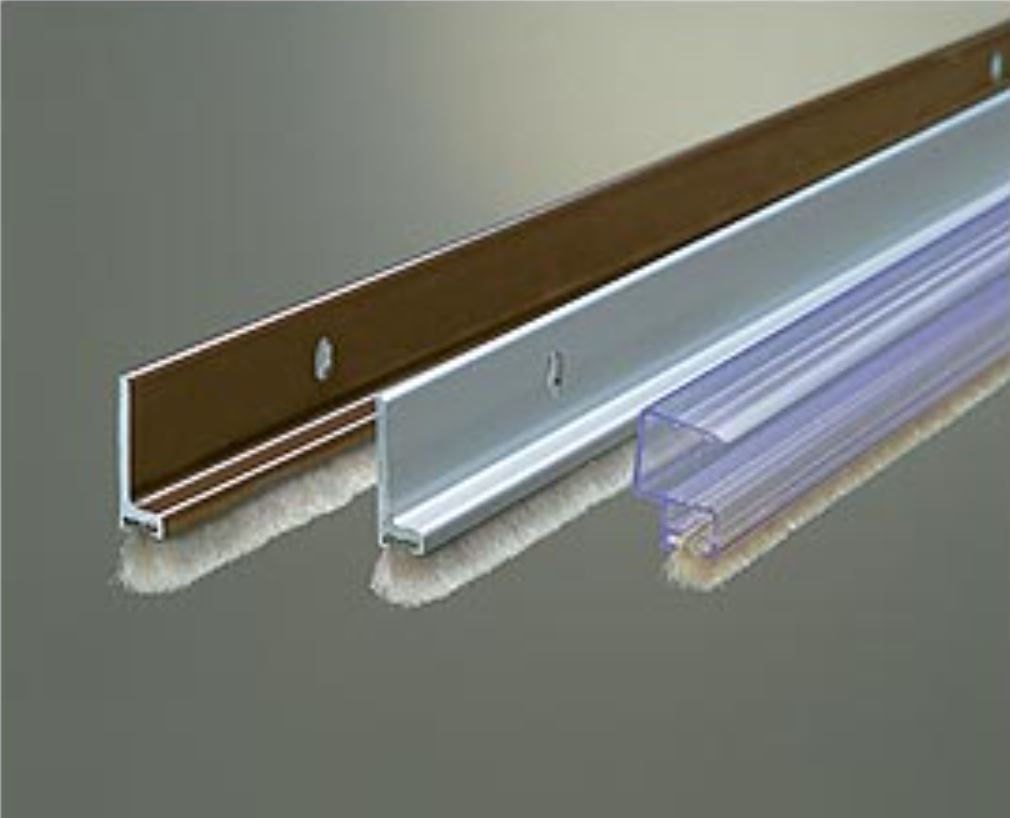

景観を損なわないブロンズアルマイト仕上げ

フレーム部分は高級感のあるブロンズカラーで仕上げられており、同系色のアルミドアに後付けしても違和感がありません。デザイン性を重視するオフィスビルや商業施設、住宅のエントランスにおいても、外観を損なわずに設置が可能です。

柔軟な施工性とサイズ調整

2.3mの長尺サイズとなっており、現場のドア寸法に合わせて金切のこぎり等で自由に切断可能です。フレームにはあらかじめ8箇所の取付用長穴が設けられており、位置調整をしながら確実に固定できる施工性の高さも大きな強みです。

外部環境からの保護（防塵・防風・防音）

風雨や雪の吹き込みだけでなく、外部からの砂埃や塵、小さな害虫の侵入も防ぎます。また、物理的に隙間を埋めることで外部の騒音侵入も軽減されるため、静寂性が求められる会議室や応接室のドアへの設置も推奨されます。

    選定時に評価したい強み
    高性能フィン： 二重フィン構造で毛の隙間からの空気漏れを最小化。
低摩擦設計： 開閉時の引きずり感がなく、自動ドアへの負荷も軽減。
高耐久パイル： 特殊処理済みポリプロピレンで水濡れや経年劣化に強い。
簡単施工： 長穴加工済みアルミフレームで、取付時の微調整が容易。



施工・設置ガイド

本製品は適切な位置調整を行うことで最大の効果を発揮します。以下のポイントに注意して設置してください。

工程	作業内容・注意点
切断	設置するドアの横幅に合わせて、フレームごと必要な長さに切断します。
位置決め	パイルの毛先が床面に軽く触れる程度の位置が最適です。強く押し付けすぎると摩耗が早まり、浮かせすぎると気密性が損なわれます。
取付穴加工	フレームの穴（4.3mm×7mm長穴）に合わせてドア側に下穴をあけます。
固定	ネジを仮止めし、ドアを動かして干渉がないか確認してから本締めを行ってください。

製品仕様

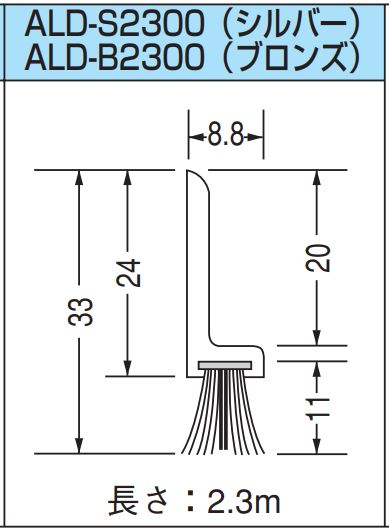

ALD-B2300 製品スペック
品番	ALD-B2300
カラー	フレーム：ブロンズ / パイル：グレー
全長	2.3 m (2300 mm)
全高	33 mm
フレーム高	24 mm
パイル（毛）長	11 mm
厚み（最大部）	8.8 mm
見えがかり高	20 mm
材質	パイル：原糸ポリプロピレン繊維フレーム：アルミニウム

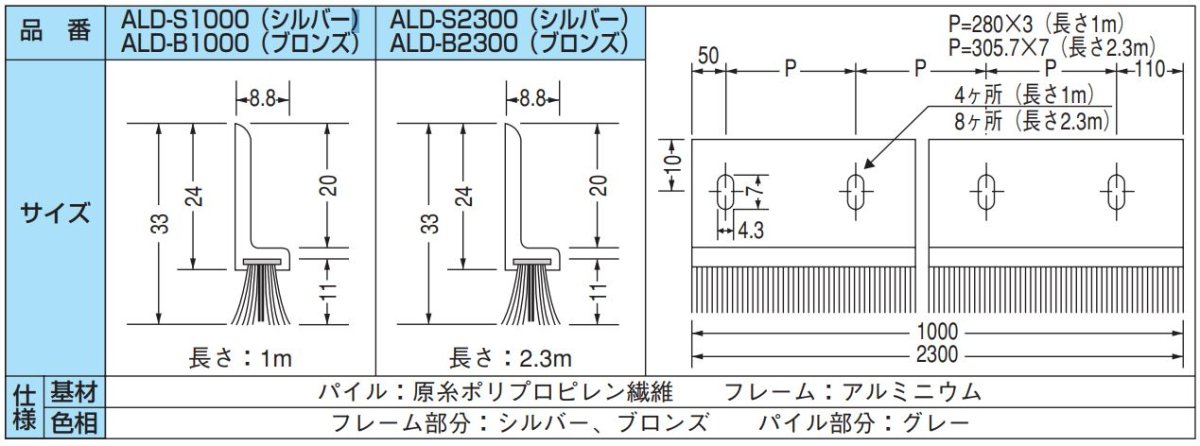

取付穴仕様	長穴（4.3 mm × 7 mm）計8ヶ所
取付穴ピッチ	P = 305.7 mm × 7 （端部第1穴まで 50 mm / 最終穴まで 110 mm）
梱包単位	10本

FAQ

Q：2.3mより短いドアに使用する場合、切断は可能ですか？ A：はい、金切のこぎり等を使用して、現場の寸法に合わせてフレームごと切断してご使用いただけます。

Q：自動ドアに取り付けても問題ありませんか？ A：問題ありません。低摩擦のパイル状であるため、モーターへの負荷を最小限に抑えつつ気密性を確保できます。

Q：パイルの毛が濡れても大丈夫ですか？ A：はい、パイルには水に強く耐久性に優れたポリプロピレンを採用しているため、雨が吹き込む場所でも安心してご使用いただけます。

Q：取付用のネジは付属していますか？ A：本製品はフレーム付きの本体のみとなります。取付箇所の材質（アルミ、スチール等）に合わせた最適なネジを別途ご用意ください。

Q：シルバー色はありますか？ A：はい、別型番の「ALD-S2300」がシルバー仕様となっております。

Q：二重フィンとはどのようなものですか？ A：パイル（毛）の束の中に、2枚の薄いプラスチック製フィルムを内蔵した構造です。これにより風の通り抜けを物理的に遮断します。

Q：床に凹凸があっても使えますか？ A：パイル状のため、多少の凹凸であれば毛先が追従して隙間を埋めることができますが、平滑な床面でより高い性能を発揮します。

Q：騒音対策にも効果がありますか？ A：隙間を物理的に塞ぐため、外部からの音漏れや侵入音の軽減に一定の効果があります。

Q：取付位置の調整はできますか？ A：フレームの穴が上下に余裕のある長穴形状（7mm高）になっているため、ネジを締める前に上下の位置調整が可能です。

Q：1本から購入できますか？ A：通常、メーカー梱包単位は10本ですが、販売店によりバラ売り対応が可能な場合もございますのでお問い合わせください。
