ALD-S2300 アルミドア用パイルシール TAKEX 竹中エンジニアリング [ALD-S2300]

ALD-S2300 アルミドア用パイルシール TAKEX 竹中エンジニアリング [ALD-S2300]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） SEK（エスイーケー） アルミドア用気密材 省エネ対策 防風・防雨

ALD-S2300 アルミドア用パイルシール（長さ2.3m / シルバー）

アルミドアの下部や戸袋側に生じる隙間を物理的に塞ぎ、冷暖房効率の向上と外部環境からの保護を同時に実現する高品質なパイルシールです。二重フィン構造により、気密・水密性能を極限まで高めています。

  • 型番： ALD-S2300
  • 製品名： アルミドア用パイルシール
  • 方式 / カテゴリ： アルミフレーム付パイル（ドアボトム・気密材）
  • 主な用途： 冷暖房の損失防止、風・雨・埃・騒音・虫の侵入防止

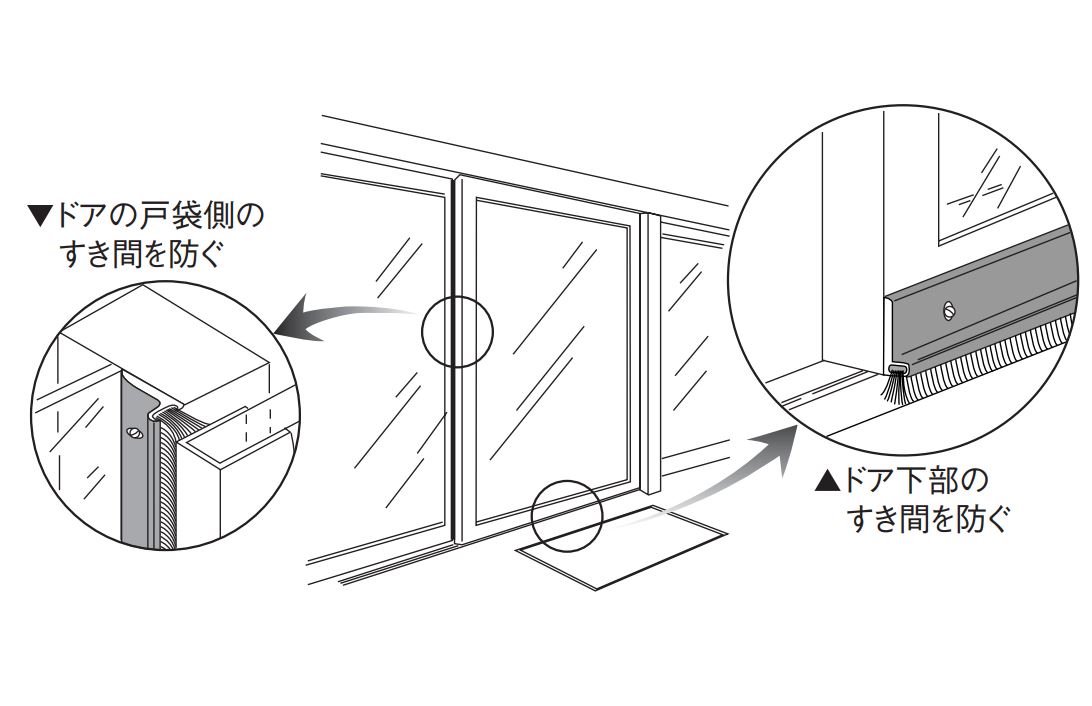

  • 設置場所： アルミ製自動ドア、手動ドアの下部、戸袋側
  • 材質： 原糸ポリプロピレン繊維（パイル）、アルミニウム（フレーム）

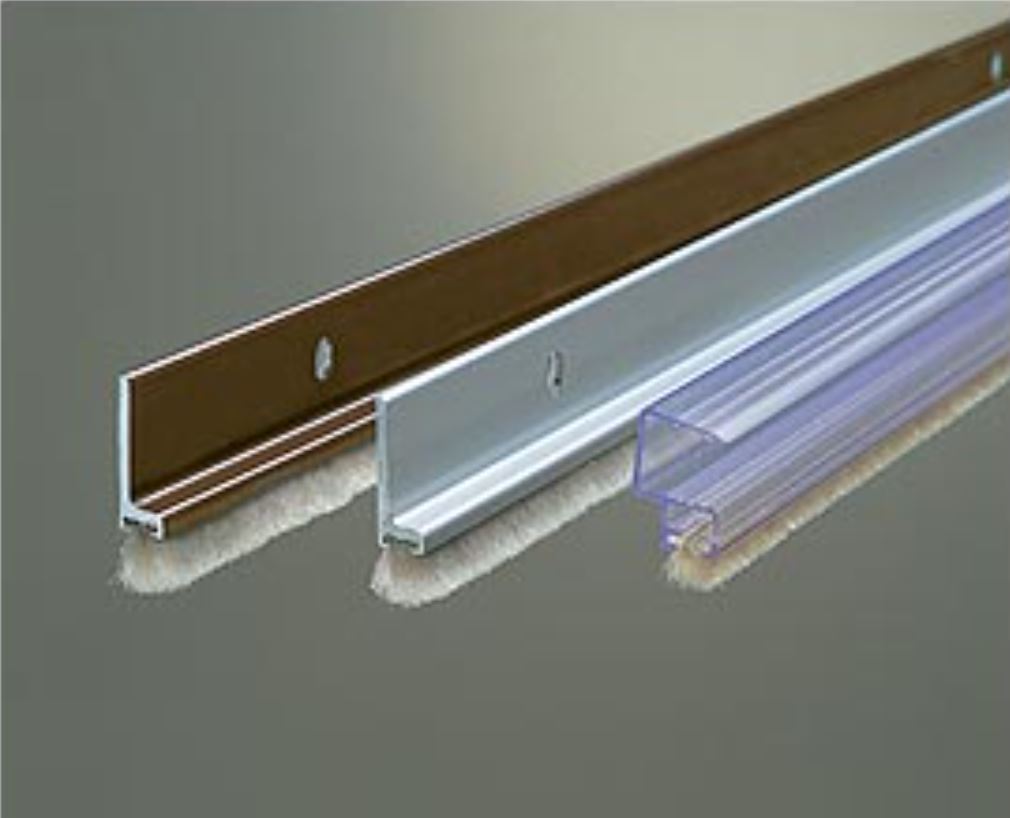

ALD-S2300 アルミドア用パイルシールの製品画像

資料ダウンロード

製品説明書（PDF）

この製品が向いている用途

  • オフィスビル・商業施設の自動ドア
  • 高気密住宅やマンションの玄関ドア
  • 衛生管理が必要な工場・クリーンルーム
  • 騒音や砂埃の侵入を防ぎたい路面店

導入前に確認したいポイント

  • 設置場所のドア幅（本製品は2.3m）
  • フレームの色相（シルバー/ブロンズ）
  • 床面とのクリアランス（11mm程度）
  • ネジ止め固定が可能か（アルミフレーム用）

特長

1. ソフトなフィット感と優れた作動性

シール部分がパイル状（毛状）に加工されているため、ドアの開閉動作に合わせて非常にソフトにフィットします。隙間をしっかりと密閉しながらも、ドアの開閉や駆動モーターへの負荷を最小限に抑え、スムーズな動きを維持します。

2. 二重フィン構造による高度な気密・水密性能

単なる毛状のシールではなく、パイルの中心部分にフィルム（フィン）を二重に植え込む特殊構造を採用。これにより、一般的なパイルシールに比べて気密性および水密性能が飛躍的に向上しており、厳しい屋外環境にも対応します。

3. 特殊処理されたパイルによる抜群の耐久性

パイルの毛には特殊な処理が施されており、水濡れに強い性質を持っています。長期間の使用や繰り返しの摩擦に対しても優れた復元力を発揮し、毛先が型崩れしにくいため、初期の高い遮断性能を長期間維持することが可能です。

4. 自由な現場加工に対応するアルミフレーム設計

強固なアルミニウム製のフレームを採用しており、現場のドア寸法に合わせて金切のこぎり等で容易に切断加工が可能です。設置場所の状況に応じた柔軟な施工ができ、取り付け作業の負担を大幅に軽減します。

5. 冷暖房効率を最大化する省エネ効果

ドア下部や戸袋から逃げてしまう冷気や暖気を物理的に遮断します。室内の温度変化を抑えることで、空調機器のエネルギー消費を削減し、電気代のコストダウンと環境負荷の低減に大きく貢献します。

6. 多彩な外部要因をブロックする多機能性

隙間風の侵入防止だけでなく、雨、雪、埃、チリの侵入を強固に防ぎます。さらに、害虫の侵入経路を遮断する防虫効果や、屋外からの不快な騒音を軽減する防音・遮音効果も併せ持っています。

7. 施工性を高める保護テープ・鍵受け金具

製品には施工時に便利な保護テープや鍵受け金具が付属しています。現場での追加部材の手間を減らし、プロの施工現場でも高く評価される利便性を備えています。

選定時に評価したい強み

  • 高気密設計： 二重フィン（フィルム）内蔵で、隙間風を徹底シャットアウト。
  • 長期耐久性： 特殊ポリプロピレン繊維により、ヘタリにくく水に強い。
  • 施工の柔軟性： 2.3mの長尺タイプで、大型ドアや戸袋側にも余裕を持って対応。
  • 信頼の品質： TAKEX/SEKによる防犯・建具基準の厳しい品質管理。

施工・設置ガイド

本製品はネジ止めによる固定方式です。アルミドアの材質や形状に合わせて、以下の手順で施工してください。

工程 作業のポイント
切断加工 設置するドアの有効幅に合わせてフレームを切断します。
位置決め 毛先が床面に軽く触れる状態が最も気密性が高まり、作動性も安定します。
下穴・固定 フレームの長穴位置に合わせてドアに下穴をあけ、ネジで仮止めして位置を微調整した後に本締めします。
メンテナンス パイルに埃が溜まった場合は、定期的に清掃することで性能が持続します。

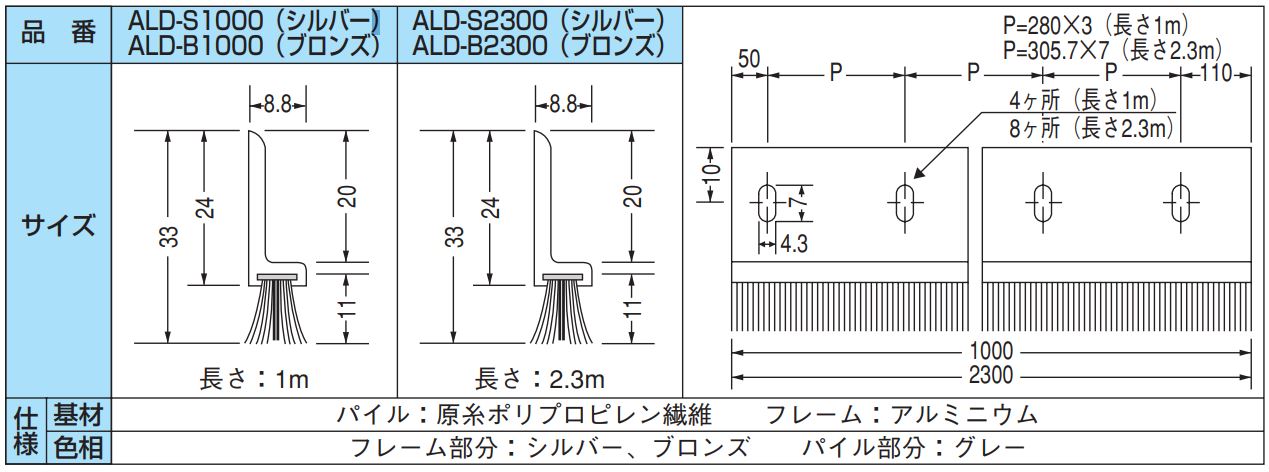

製品仕様

項目 内容
品番 ALD-S2300
フレームタイプ シルバー（アルミニウム）
パイルカラー グレー
製品長さ 2.3 m (2300 mm)

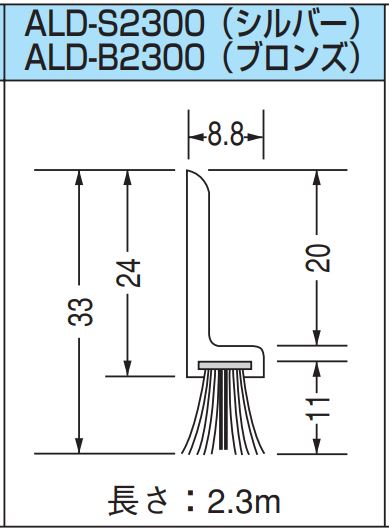

全高 33 mm
フレーム高 24 mm
パイル（毛）長 11 mm
見えがかり高 20 mm
厚み（最大部） 8.8 mm
パイル材質 原糸ポリプロピレン繊維（二重フィン構造）
取付穴形状 長穴（幅 4.3 mm × 高さ 7 mm）
取付穴ピッチ 305.7 mm × 7ピッチ（計8ヶ所）
端部穴位置 端部より50mm、最終穴端部より110mm
付属品 保護テープ、鍵受け金具
梱包単位 10本（単品販売についてはお問い合わせください）

FAQ

Q：ALD-S2300とALD-S1000の違いは何ですか？ A：主な違いは製品の長さです。ALD-S2300は2.3m、ALD-S1000は1mのタイプとなっており、ドアの幅や高さに合わせて選択いただけます。
Q：パイルの中心にある「フィン」にはどのような効果がありますか？ A：パイルの中心にフィルム（フィン）を二重に植え込むことで、毛だけのシールよりも空気や水の透過を強力に防ぎ、高い気密・水密性能を実現します。
Q：設置時にパイルが床に強く当たりすぎるとどうなりますか？ A：摩擦抵抗が大きくなり、ドアの開閉が重くなったり、自動ドアの場合はモーターの寿命を縮める原因となります。毛先が床面に軽く触れる程度が最適です。
Q：パイルの毛が濡れても大丈夫ですか？ A：はい。水に強く、復元力に優れた特殊処理済みのポリプロピレン繊維を使用しているため、雨天時の使用でも性能が大幅に低下することはありません。
Q：現場での長さ調整は可能ですか？ A：可能です。アルミニウムフレームですので、金切のこぎり等を使用して必要な長さに切断してご使用いただけます。
Q：色のバリエーションはありますか？ A：本製品（ALD-S2300）はシルバーですが、色違いとしてブロンズタイプの「ALD-B2300」もラインナップされています。
Q：防音効果はどの程度期待できますか？ A：隙間を物理的に塞ぐため、屋外の騒音侵入や室内からの音漏れを軽減する効果があります。ただし、ドア自体の遮音性能を補完するものであり、完全な防音を保証するものではありません。
Q：虫の侵入対策として有効ですか？ A：非常に有効です。ドア下部の隙間は害虫の主要な侵入経路となるため、パイルで塞ぐことで侵入を大幅に抑制できます。
Q：取付用のネジは付属していますか？ A：本製品には保護テープと鍵受け金具が付属していますが、取付ネジについてはドアの材質（アルミ・木など）に合わせて適切なものをご用意ください。
Q：個人宅の玄関ドアにも取り付けられますか？ A：はい。アルミ製であれば取り付け可能ですが、ネジ止めが必要なため、賃貸物件等の場合は設置可否をご確認ください。
