BX-2(B) ベッドセンサー変換器 TAKEX 竹中エンジニアリング [BX-2(B)]

BX-2(B) ベッドセンサー変換器 TAKEX 竹中エンジニアリング [BX-2(B)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ヘルスケア 離床検知 徘徊防止 ナースコール連動

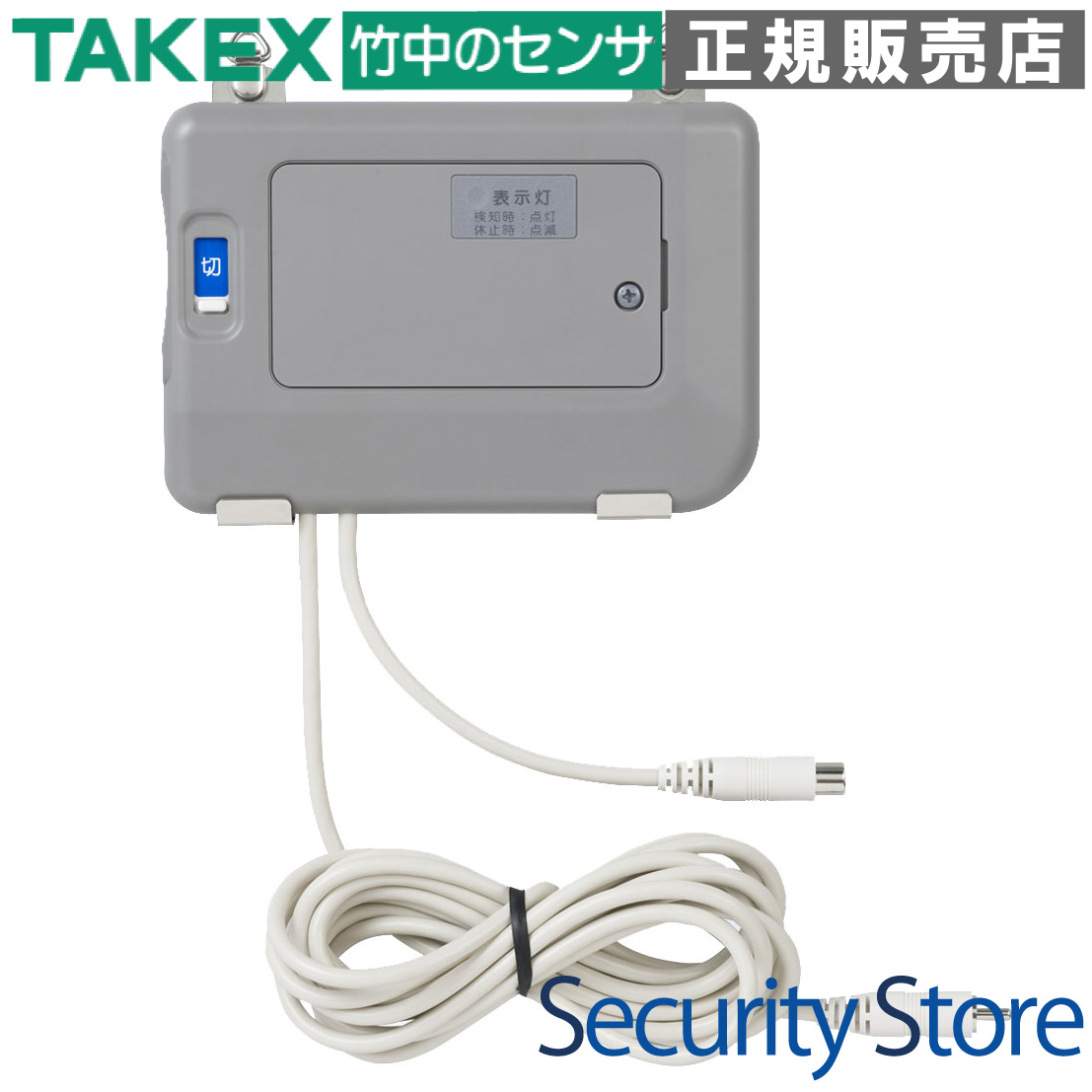

BX-2(B) ベッドセンサー変換器

ベッドセンサーからの信号をナースコールへ変換出力する、介護・医療現場のための高機能変換器です。対象者の起き上がりや離床を正確に捉え、施設の安全管理とスタッフの業務効率化を強力にバックアップします。

  • 型番： BX-2(B)
  • 製品名： ベッドセンサー変換器
  • 出力方式： 無電圧メイク(A)接点 ワンショット出力
  • 電源： 単4形アルカリ乾電池×2本
  • 主な用途： 病院・介護施設の離床検知、仮眠室の就寝管理
  • 特徴： 16段階の時間設定、戻し忘れ防止タイマー搭載

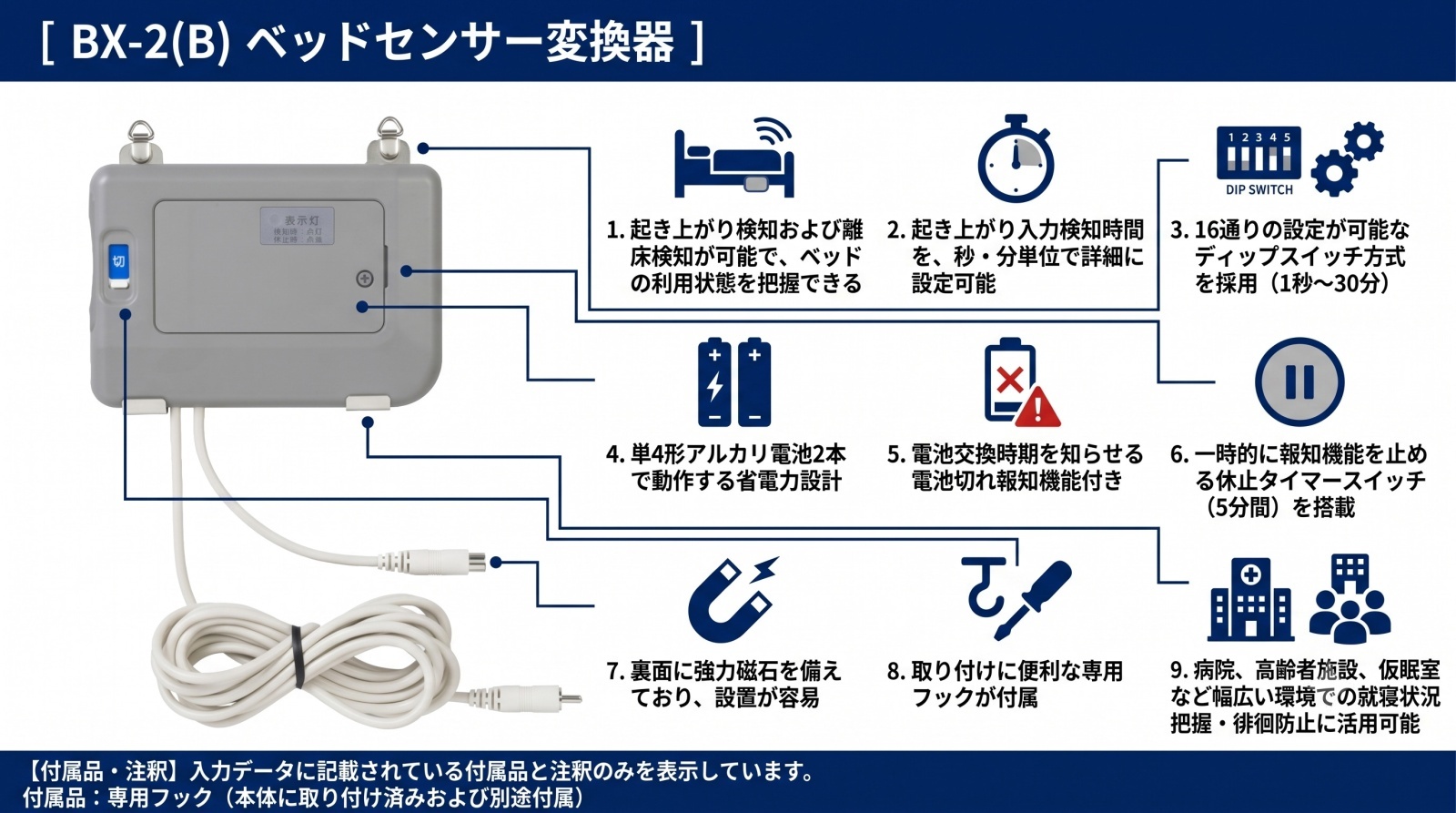

BX-2(B) ベッドセンサー変換器 製品画像

資料ダウンロード

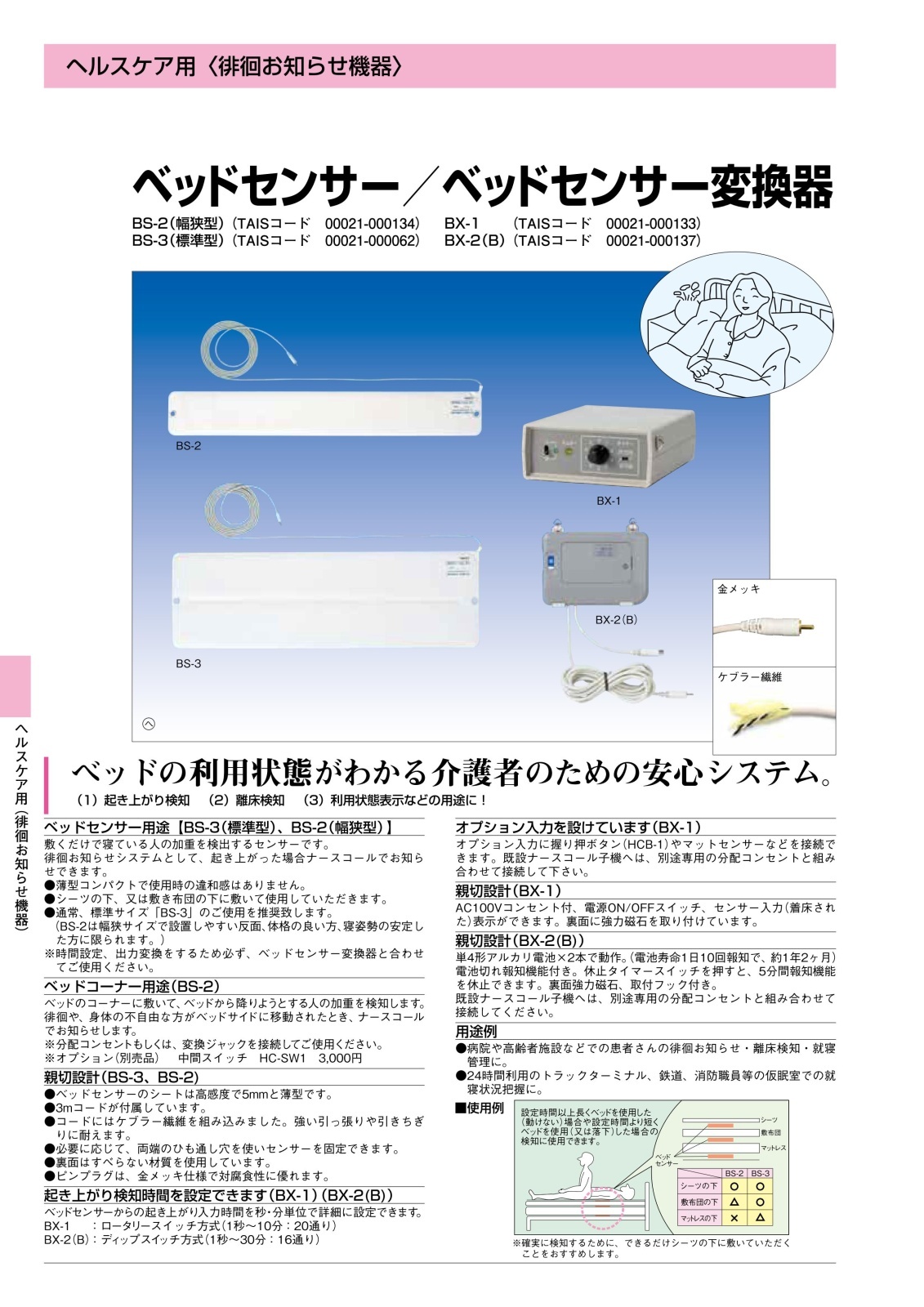

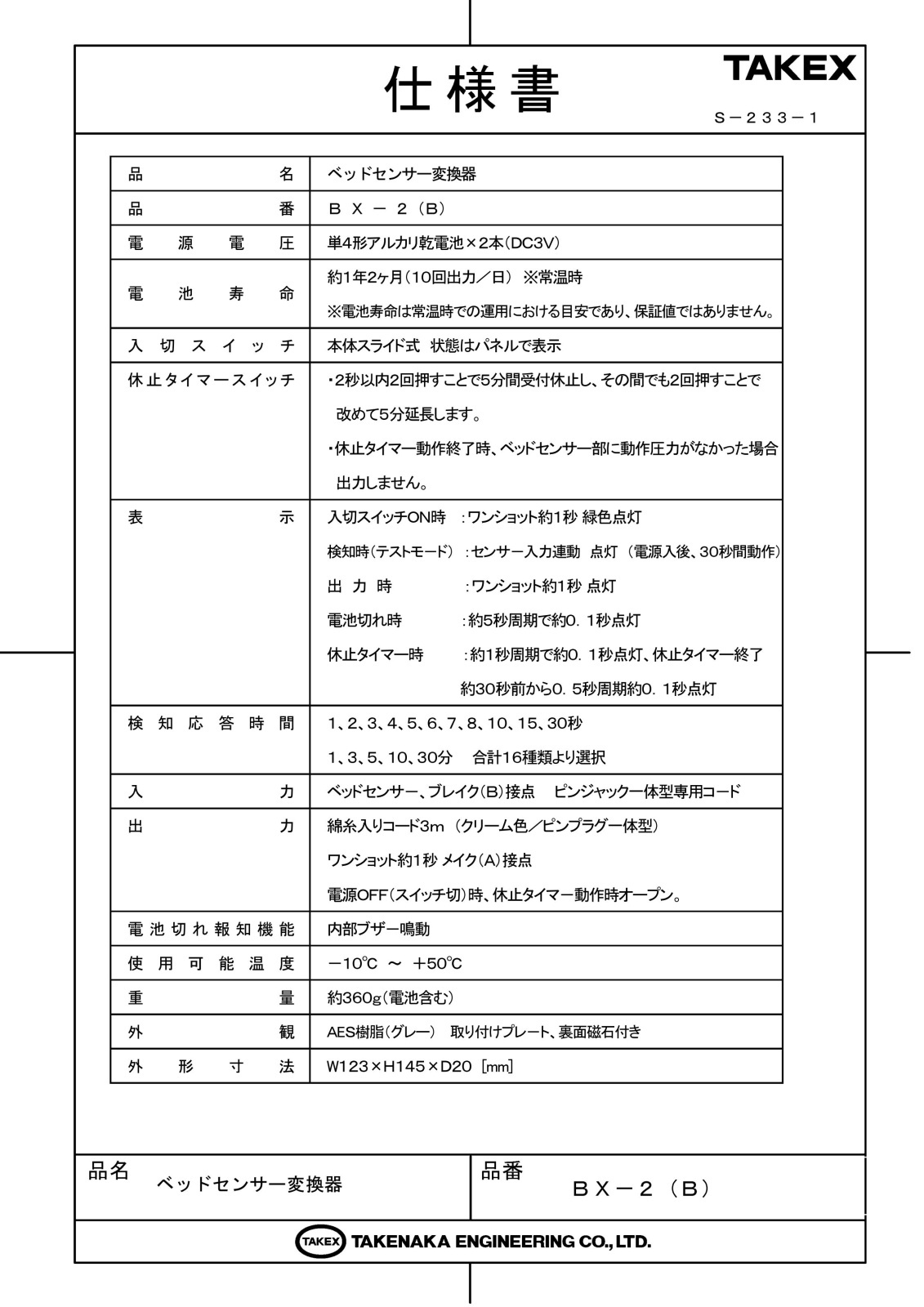

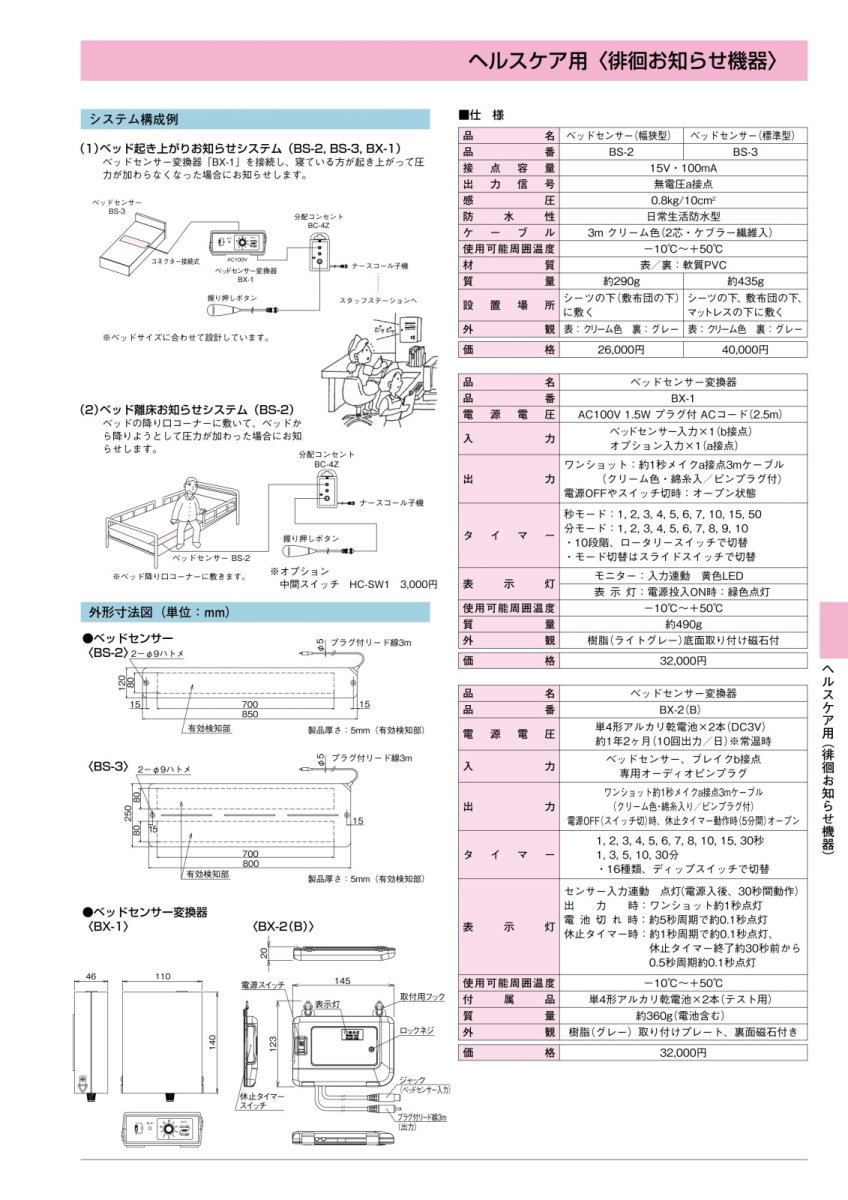

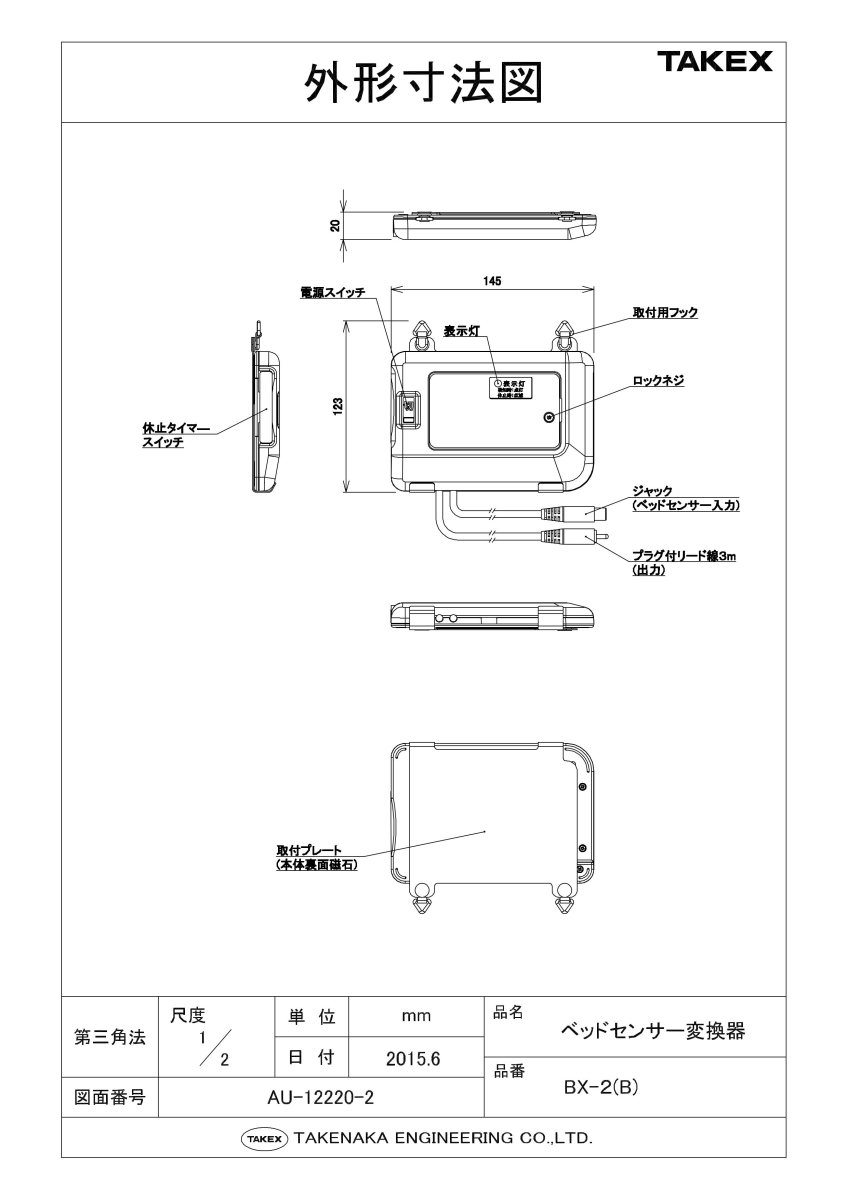

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院・高齢者施設での徘徊お知らせ
  • 介護現場での離床・起き上がり検知
  • 鉄道・消防等の仮眠室での就寝状況把握
  • 既存ナースコールへのセンサー追加

導入前に確認したいポイント

  • 接続先の分配コンセントのピンアサイン
  • ベッドセンサー（BS-3等）がブレイク接点か
  • 設置場所が非防水（屋内）であること
  • 電池交換のメンテナンス体制の確認

特長

16段階のきめ細やかな検知応答時間設定

内部のDIPスイッチを切り替えることで、起き上がり検知時間を1秒から最大30分まで、計16通りのパターンから選択可能です。対象者の体動の激しさや、転倒リスクの度合いに合わせた最適なチューニングが行えます。

ヒューマンエラーを防ぐ「5分間一時休止タイマー」

シーツ交換や清拭などの作業時、フロントパネルのスイッチを2回押すだけで5分間報知を停止できます。指定時間経過後は自動的に監視状態へ復帰するため、電源の入れ忘れによる未警戒状態の発生を物理的に排除します。

施工・設置を容易にする磁石＆フック構造

本体背面には強力な磁石を内蔵しており、スチール製のベッドフレームへ即座に吸着固定が可能です。木製ベッドの場合も、付属の取り付けプレートやフックを利用して、工具なしで確実に設置できる設計となっています。

誤報を最小限に抑えるインテリジェント判定

単なる接点変換ではなく、設定時間以上の離床状態が継続した場合にのみ出力する論理判定を搭載。一時的な寝返りや姿勢変化による頻繁なナースコール鳴動をフィルタリングし、スタッフの過度な負担を軽減します。

配線トラブルを未然に防ぐ「抜け止めなし」設計

コードに強い力が加わった際、あえてプラグが抜けることで機器の破損や対象者の転倒事故を防ぐセーフティ設計を採用。医療・介護現場での安全な運用を第一に考えた、フェイルセーフの思想が反映されています。

電池寿命約1年2ヶ月の省電力設計

単4形アルカリ乾電池2本で動作し、1日10回の報知を行っても約1年2ヶ月使用可能な長寿命設計です。AC電源工事が不要なため、導入コストを大幅に抑えながら迅速にシステムを稼働させることができます。

ステータスを即座に把握できる多機能LED表示

単一の緑色LEDの点滅パターンにより、電源ON、テストモード、発報、休止中、休止終了予告、電池切れの全ステータスを表示。現場でのトラブルシューティングを迅速化させる視認性の高いインターフェースです。

電源投入後の自動テストモード機能

電源を入れた後の30秒間は、設定時間に関わらずリアルタイムで入力に連動する「テストモード」となります。設置直後の動作確認やセンサーの敷設位置調整が、現場でストレスなくスムーズに行えます。

選定時に評価したい強み

  • 高信頼の判定ロジック：寝返りによる誤入力を排除し、確実な離床のみを通知。
  • 運用復帰の自動化：休止タイマー機能により「監視再開し忘れ」による事故を防止。
  • 柔軟なインターフェース：3mの長尺コードとピンプラグにより、幅広いナースコールに対応。
  • ローバッテリーアラート：LEDとブザーの両方で電池切れを予告し、沈黙を防ぐ。

LED表示・動作状態マトリクス

機器ステータス LED表示パターン（緑色） 備考
電源ON時 1秒間 点灯 システム起動の確認
テストモード（30秒間） 入力に連動して点灯 感度・位置調整用
検知出力時 1秒間 点灯 ナースコールへ信号出力
休止タイマー動作中 1秒周期で点滅 監視一時停止状態
休止終了30秒前 0.5秒周期で高速点滅 監視復帰の予告
電池切れ警告 5秒周期で点滅 + ブザー音 速やかに電池交換が必要

製品仕様

項目 内容
品名 ベッドセンサー変換器
品番 BX-2(B)
電源電圧 単4形アルカリ乾電池×2本(DC3V)
電池寿命 約1年2ヶ月(10回出力/日) ※常温時目安
入切スイッチ 本体スライド式（状態パネル表示）
休止タイマースイッチ 2秒以内2回押下で5分間休止（延長可能）
終了時に着床圧力が無い場合は出力しない安全仕様
検知応答時間設定 1, 2, 3, 4, 5, 6, 7, 8, 10, 15, 30秒
1, 3, 5, 10, 30分（計16種類よりDIPスイッチで選択）
入力 ベッドセンサー（ブレイク/b接点）、ピンジャック一体型専用コード用
出力 綿糸入りコード3m (クリーム色/ピンプラグ一体型)
ワンショット約1秒 無電圧メイク(a)接点
電池切れ報知 内部ブザー鳴動 および LED点滅
使用可能周囲温度 -10℃ 〜 +50℃
外形寸法 W123 × H145 × D20 [mm]
重量 約360g（電池含む）
外観・材質 AES樹脂（グレー）、取り付けプレート・裏面磁石付

FAQ

Q：電池はどのくらい持ちますか？ A：1日10回の報知運用で、約1年2ヶ月が目安です。電池切れが近づくとブザーとLED点滅でお知らせします。
Q：どのナースコールメーカーにも接続できますか？ A：ピンプラグ形式の出力コードを備えていますが、メーカーごとのピンアサインに合わせるため、別途専用の「分配コンセント」が必要です。
Q：寝返りでナースコールが鳴ってしまうのを防げますか？ A：はい。検知応答時間を長め（例：8秒や10秒）に設定することで、一時的な離床を無視し、確実な起き上がり時のみ報知させることが可能です。
Q：防水仕様ですか？ A：いいえ、非防水です。結露や液体の飛散がない場所へ設置してください。
Q：一時休止タイマーは何分間ですか？ A：1回の操作で5分間です。動作中に再度スイッチを押すことで、さらに5分間延長することも可能です。
Q：磁石が付かないベッドへの設置はどうすればいいですか？ A：付属の取り付けプレートを使用して紐で固定するか、本体のフックを利用してパイプ等へ掛けて設置してください。
Q：休止タイマーが切れた瞬間にナースコールが鳴ることはありますか？ A：タイマー終了時にベッドに誰もいない（圧力がかかっていない）場合は、誤報を防ぐため出力されない仕組みになっています。
Q：テストモードとは何ですか？ A：電源投入後の30秒間、設定時間に関係なくセンサー入力と同時にLEDが点灯するモードです。設置位置の微調整に便利です。
Q：設定時間は後から変更できますか？ A：はい。電池カバー内のDIPスイッチで、16種類の中からいつでも変更可能です。
Q：電池が完全に切れるとどうなりますか？ A：出力動作もブザーも停止し、監視ができなくなります。警告が出た段階で速やかに交換してください。
