DL-S100TC ディスタンスセンサー TAKEX 竹中エンジニアリング [DL-S100TC]

DL-S100TC ディスタンスセンサー TAKEX 竹中エンジニアリング [DL-S100TC]

販売価格: 会員のみ販売

商品詳細

竹中電子工業（TAKEX） 距離限定反射形 アンプ内蔵 産業用センサー IP65

DL-S100TC ディスタンスセンサー

DL-S100TCは、三角測量の原理を応用した距離限定反射形の光電子センサーです。対象物の色や光沢、背景の影響を極限まで排除し、設定した距離内にある物体のみを確実に検知します。

  • 型番： DL-S100TC
  • 製品名： ディスタンスセンサー
  • 検出方式： 距離限定反射形（2分割フォトダイオード採用）
  • 検出距離： 0.2m 〜 1m（調整可能）
  • 出力形式： NPN/PNP オープンコレクタ 2出力
  • 接続方式： 端子台式（現場施工・保守に最適）

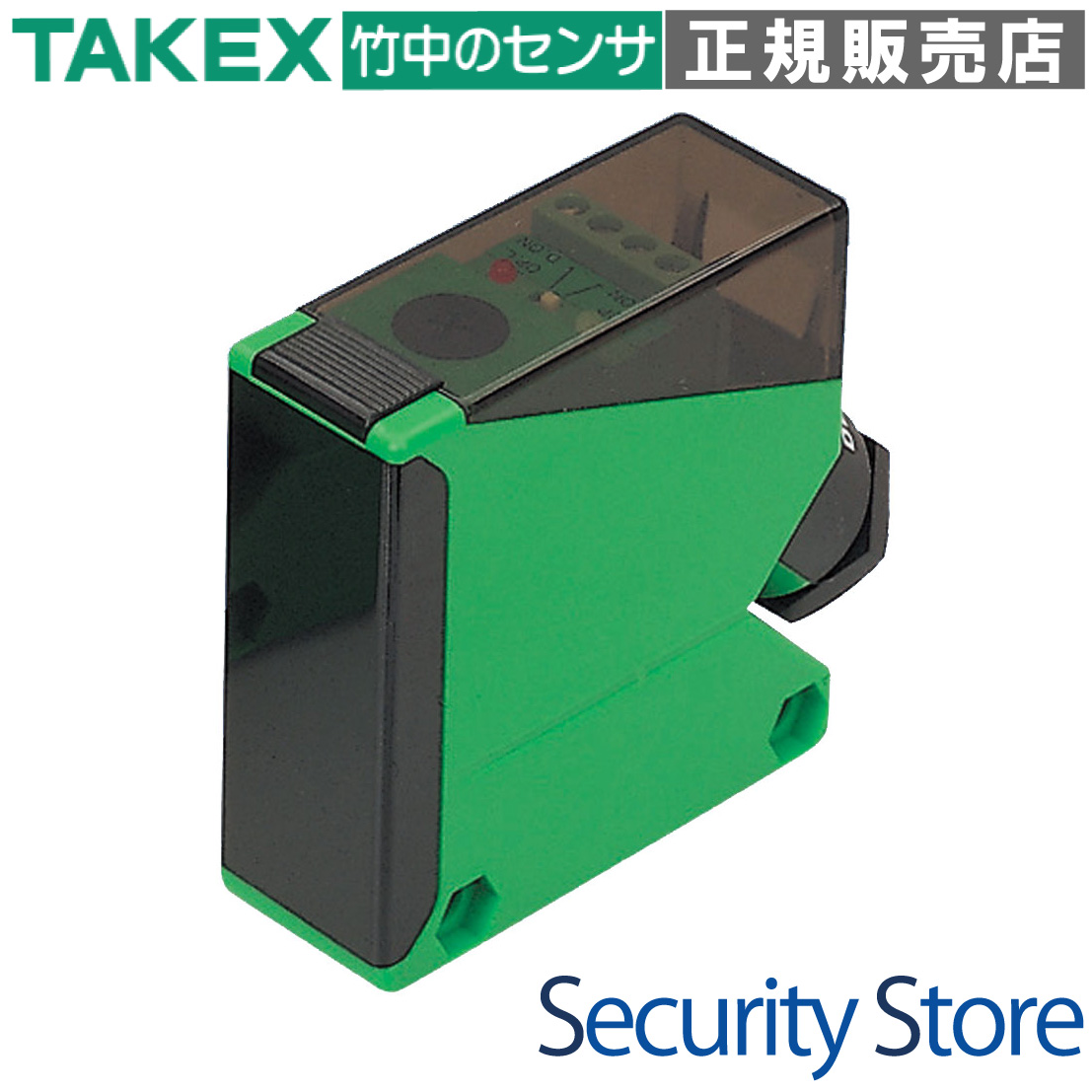

DL-S100TC ディスタンスセンサー 製品画像

この製品が向いている用途

  • コンベア上のワーク検出（色の混在時）
  • 背景に光沢のある機械壁がある環境
  • 通過する作業員を無視したい現場
  • 既存ケーブルを活用した端子台配線が必要な場所
  • 高速レスポンスが求められる生産ライン

導入前に確認したいポイント

  • 物体の移動方向（左右移動が推奨されます）
  • 背景物との距離（設定距離より離れているか）
  • 電源仕様（DC12〜24V）の確保
  • 取付場所の振動・周囲照度（10,000lx以下）

特長

三角測量方式と2分割フォトダイオードによる高精度検知

投光された赤外光の反射位置を2分割フォトダイオードで捉える「三角測量方式」を採用。対象物の反射率や色（白・黒の差）に左右されにくく、設定距離内であれば安定して検知が可能です。

背景物体の影響を完全にシャットアウト

距離限定反射形のため、設定した検出距離よりも遠くにある背景（壁、コンベアベルト、通過する人など）は一切検知しません。これにより、狭い空間や複雑な背景を持つ現場でも誤動作を防ぎます。

応答時間10ms以下の高速レスポンス

アンプ内蔵形ながら10ms以下という優れた応答速度を実現。高速で移動するワークのカウントや、タイミング制御が求められる産業用自動機、物流ラインにおいて高いパフォーマンスを発揮します。

NPN/PNPオープンコレクタ2出力を標準装備

1台でNPNシンク出力とPNPソース出力の両方に対応。接続先のPLC（プログラマブルコントローラ）やリレーユニットの仕様を選ばず、設計変更や現場での急な仕様変更にも柔軟に対応できます。

施工性とメンテナンス性に優れた端子台方式

本体後部に端子台を内蔵。コネクタ付きケーブルに縛られず、現場環境に合わせた最適な長さのケーブルを直接接続できます。万が一の故障時も、配線を残したまま本体のみの交換が容易です。

保護構造IP65と堅牢なハードウェア設計

防塵・耐水性能IP65をクリア。水滴がかかる環境や粉塵の舞う工場内でも安心して使用できます。また、アナログボリュームによる距離調整を採用し、ノイズによる設定消失のリスクを排除しています。

選定時に評価したい強み

  • 外乱光に強い： 波長880nmの赤外LEDと高度な回路設計により、周囲照度10,000lxまで対応。
  • 安定性： 応差（ヒステリシス）を検出距離の10%以下に抑制し、チャタリングを防止。
  • 柔軟な動作切換： ライトオン（入光時ON）とダークオン（遮光時ON）をスイッチ一つで切換可能。
  • 一目瞭然のインジケーター： 動作（赤）と入光安定（緑）の2色LEDで、設置調整がスムーズ。

施工・設置ガイド

推奨される設置方向

2分割フォトダイオードの構造上、検出物体の移動方向には推奨があります。レンズ面に対して物体が「左右（水平方向）」に横切るように設置することで、最も安定した検知精度が得られます。前後や上下方向の移動は検知が不安定になる可能性があるため注意が必要です。

背景に光沢がある場合の対策

背景がステンレスや鏡面体の場合、反射光が強く戻り、誤検知の原因となることがあります。その場合は、センサー本体を背景に対して数度傾けて設置することで、正反射光を逃がし、安定した運用が可能になります。

インジケーターの挙動と判断基準

状態 OP.L（赤色：動作） UP（緑色：安定） 現場での判断
安定検知 点灯（L.ON時） 点灯 理想的な検出状態です。
不安定検知 点灯（L.ON時） 消灯 光量が不足。再調整または清掃が必要です。
安定非検知 消灯（L.ON時） 点灯 背景も検知せず、正常な待機状態です。

配線・端子仕様

端子台式の採用により、自由な配線が可能です。配線時は以下の端子アサインを遵守してください。

端子No. 名称 内容
1 +V DC12〜24V 電源プラス
2 0V 電源マイナス（コモン）
3 PNP出力 ソース出力（最大100mA）
4 NPN出力 シンク出力（最大100mA）

トラブルシューティング

現象 原因 対策
LEDが全く点灯しない 電源未供給・逆接続 端子1-2間の電圧を確認してください。
物体がないのにONになる 背景の乱反射・VR設定不良 センサーを少し傾けるか、VRをNEAR側に調整してください。
物体があるのにONにならない 移動方向の誤り・距離超過 左右移動になるよう向きを調整し、1m以内か確認してください。
出力がバタつく 動力線からのノイズ 配線を動力線から離し、単独配管（金属）を検討してください。

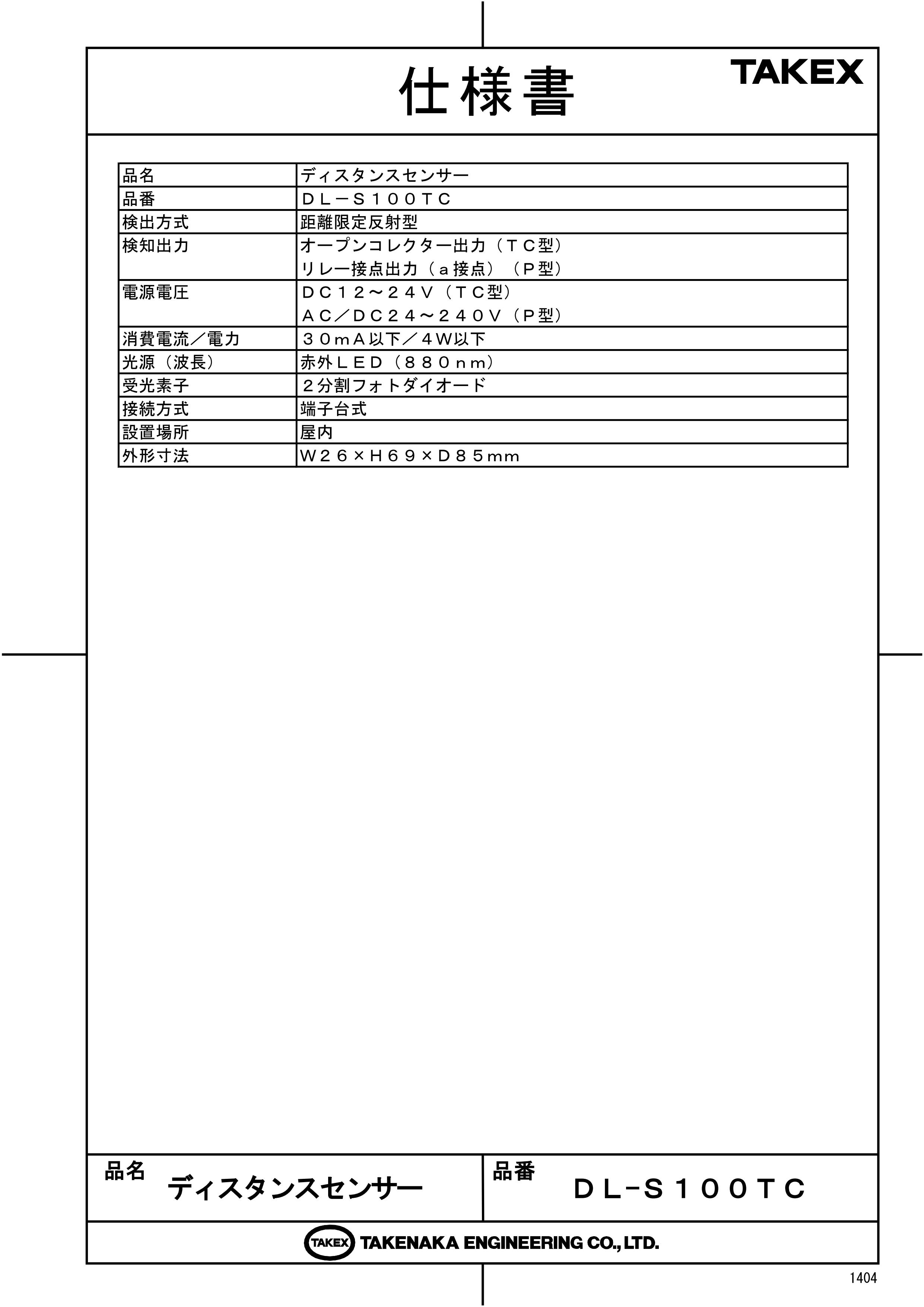

製品仕様

項目 内容
品名ディスタンスセンサー
品番DL-S100TC
検出方式距離限定反射形
検出距離0.2〜1m　※1
操作電源DC12〜24V ±10% 　リップル10%以下
消費電流30mA 以下
出力モードNPN/PNPオープンコレクタ2出力
定格:電流100mA(DC30V) 以下　※2
動作モードライトオン/ダークオン切換動作(スイッチ切換)
応答時間10ms 以下
応差検出距離の10%以下
投光用光源赤外LED(880nm)
受光用素子2 分割フォトダイオード
表示灯OP.L: 動作表示灯(赤色LED)
UP :入光安定表示灯(緑色LED)
ボリウム(VR)NEAR-FAR:光学式距離調整VR 装備
スイッチ(SW)L.ON:ライトオン / D.ON:ダークオン 切換スイッチ
ショート保護装備
材質本体:ポリカーボネイト / 前面・端子カバー:アクリル
接続方式端子台式
質量約170g(取付金具約60g 含む)
使用周囲照度10,000lx以下
使用周囲温度-25〜+55℃(氷結しないこと)
使用周囲湿度35〜85%RH(結露しないこと)
保護構造IP65
耐振動10〜55Hz　複振幅1.5mm　X、Y、Z方向　各2時間
耐電圧AC500V 1分間(入出力端子-ケース間)
絶縁抵抗DC500Vメガ 20MΩ以上(入出力端子-ケース間)
補足※1 200×200 mm白画用紙使用時
※2 NPN時:シンク電流、PNP時:ソース電流
付属品取付金具、取扱説明書

FAQ

Q：検出距離はどのように調整しますか？ A：本体前面にある「NEAR-FAR」ボリュームを回すことで調整できます。対象物がある時とない時の動作表示灯の挙動を見ながら、その中間点に設定するのが最適です。
Q：黒色の物体でも検知できますか？ A：はい。三角測量方式を採用しているため、標準的な拡散反射形センサーよりも色の影響を受けにくく、黒色の物体も安定して検知可能です。ただし、極端に反射率が低い場合は検出距離が短くなることがあります。
Q：ライトオン（L.ON）とダークオン（D.ON）の違いは何ですか？ A：ライトオンは「物体を検知したとき」に出力がONになり、ダークオンは「物体がない（遮光されている）とき」に出力がONになります。用途に合わせて内部スイッチで切り替えられます。
Q：屋外で使用できますか？ A：保護構造はIP65ですが、直射日光（10,000lx以上）や雨水が直接かかる環境での使用は推奨されません。屋外で使用する場合は、遮光板や保護ケースの設置を検討してください。
Q：配線距離は最大で何メートルまで延長できますか？ A：導体断面積0.3mm2以上の線材を使用し、総延長100m以下を目安にしてください。
Q：NPNとPNPどちらの出力を使えば良いですか？ A：接続するPLCや制御機器の入力極性に合わせます。国内の多くのPLCはNPN対応が多いですが、欧州メーカーや一部の機器ではPNPが必要になります。本製品は両方の端子を備えているため、どちらにも対応可能です。
Q：緑色のLED（UP）が消灯しているのは異常ですか？ A：物体検知時に消灯している場合は、受光量が安定レベルに達していない（不安定な）状態です。距離設定の再調整や、レンズ面の清掃を行ってください。
Q：取付時の締め付けトルクに制限はありますか？ A：0.8N・m以下を厳守してください。ポリカーボネイト製のケースを使用しているため、過度な締め付けは破損の原因となります。
Q：背景にガラスや鏡がある場合の注意点は？ A：鏡面体からの正反射を受光すると誤検知の原因となります。センサーの取付角度を少し斜めにし、反射光がレンズに戻らないように調整してください。
Q：人命保護のための安全装置として使用できますか？ A：本製品は産業用物体検知センサーです。プレス機の安全ガードや人体保護を目的とした安全制御システムには、単体で使用しないでください。
