TAKEX（竹中エンジニアリング）超音波スイッチ自動ドア安全センサー静止物体検知埋込型

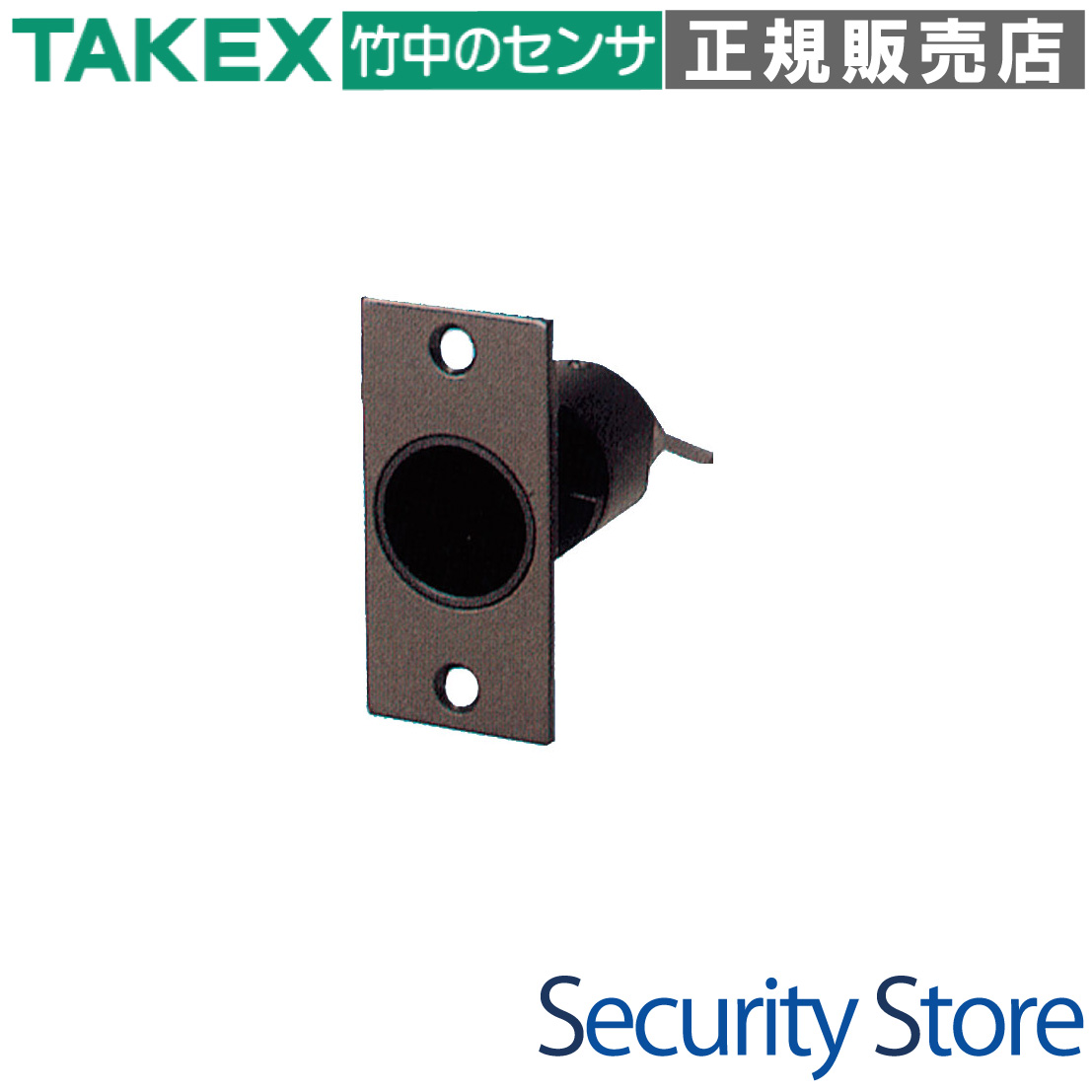

HZ-1H(H) 超音波スイッチステンレスへアライン（片引用埋込型）

立ち止まった人を逃さず検知。物理的な立体エリアで円形ドアの安全を支える「超音波反射式」の補助センサー。

HZ-1H(H)は、マイコン制御による超音波反射静止物体検知方式を採用した自動ドア用安全スイッチです。従来の赤外線方式では捉えにくかった「完全な静止体」も、空気中の音響反射によって正確に捕捉。高級感のあるステンレスヘアライン仕上げにより、意匠性が求められるサッシデザインとも完璧に調和します。

型番：HZ-1H(H)（HZ-1HH）
検知方式：超音波反射静止物体検知方式
プレート：ステンレスヘアライン（ホーン付埋込型）
主な用途：円形ドア、自動ドア開口部の安全補助
システム要件：別売のコントローラー HZ-C が必須

資料ダウンロード

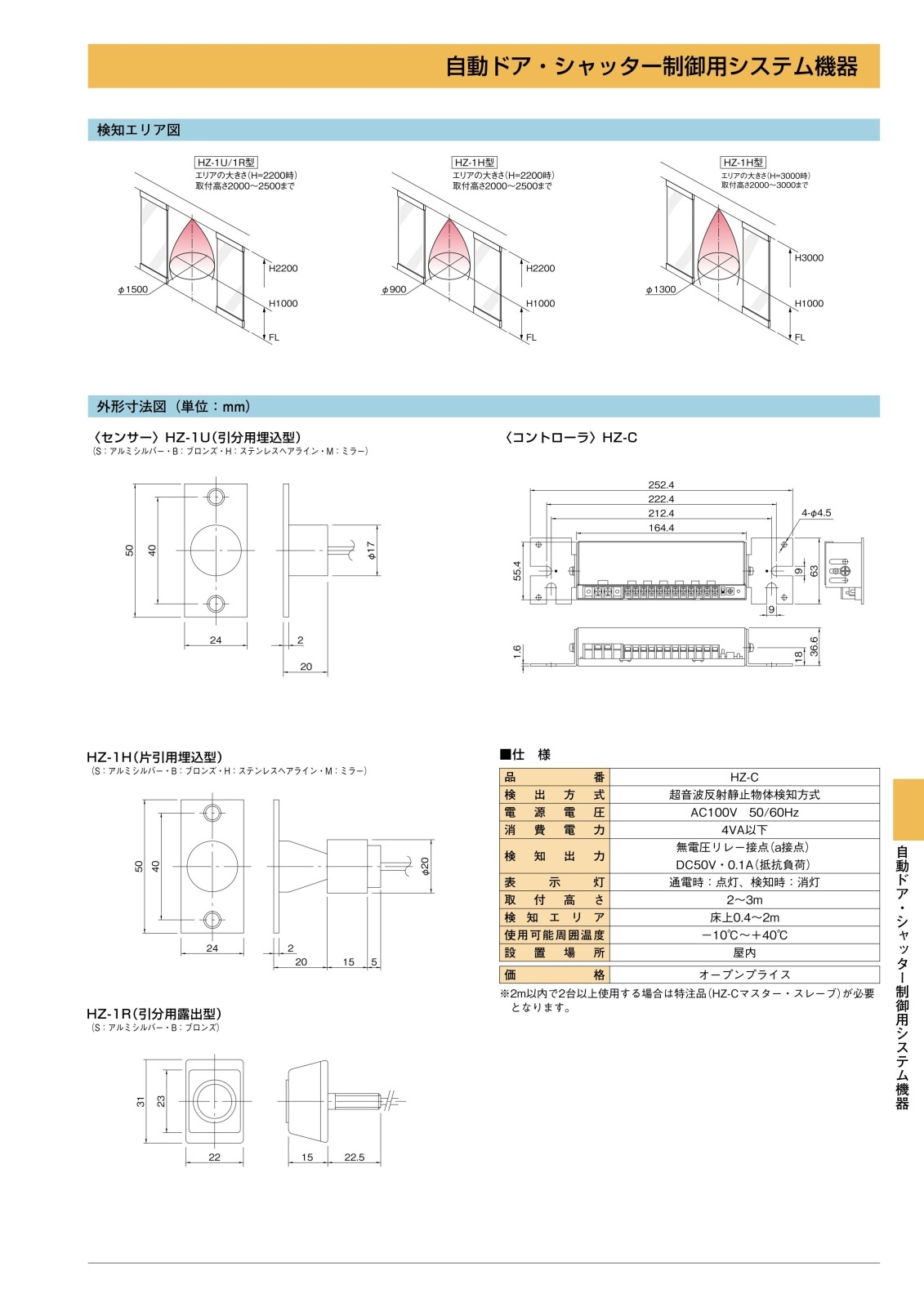

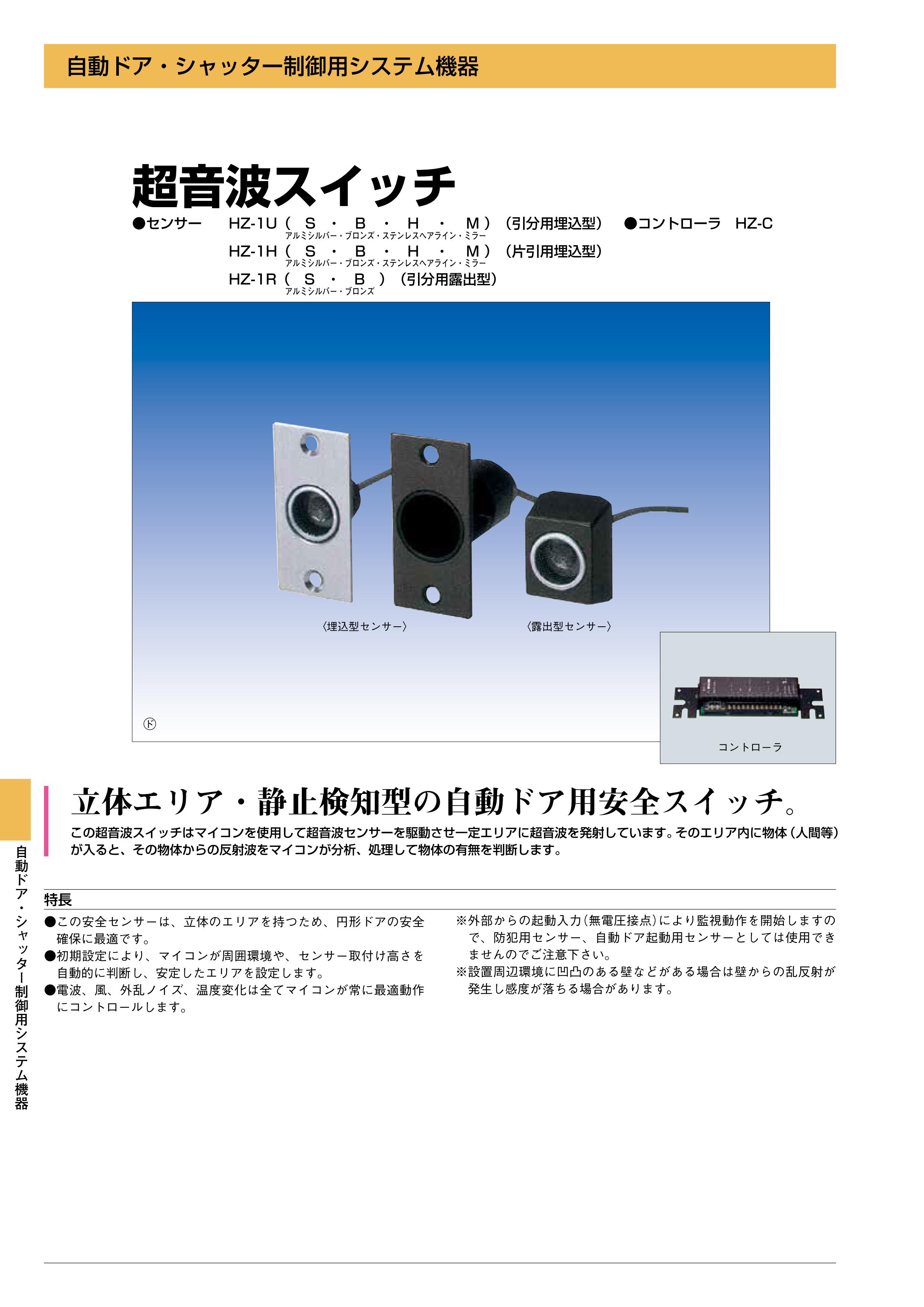

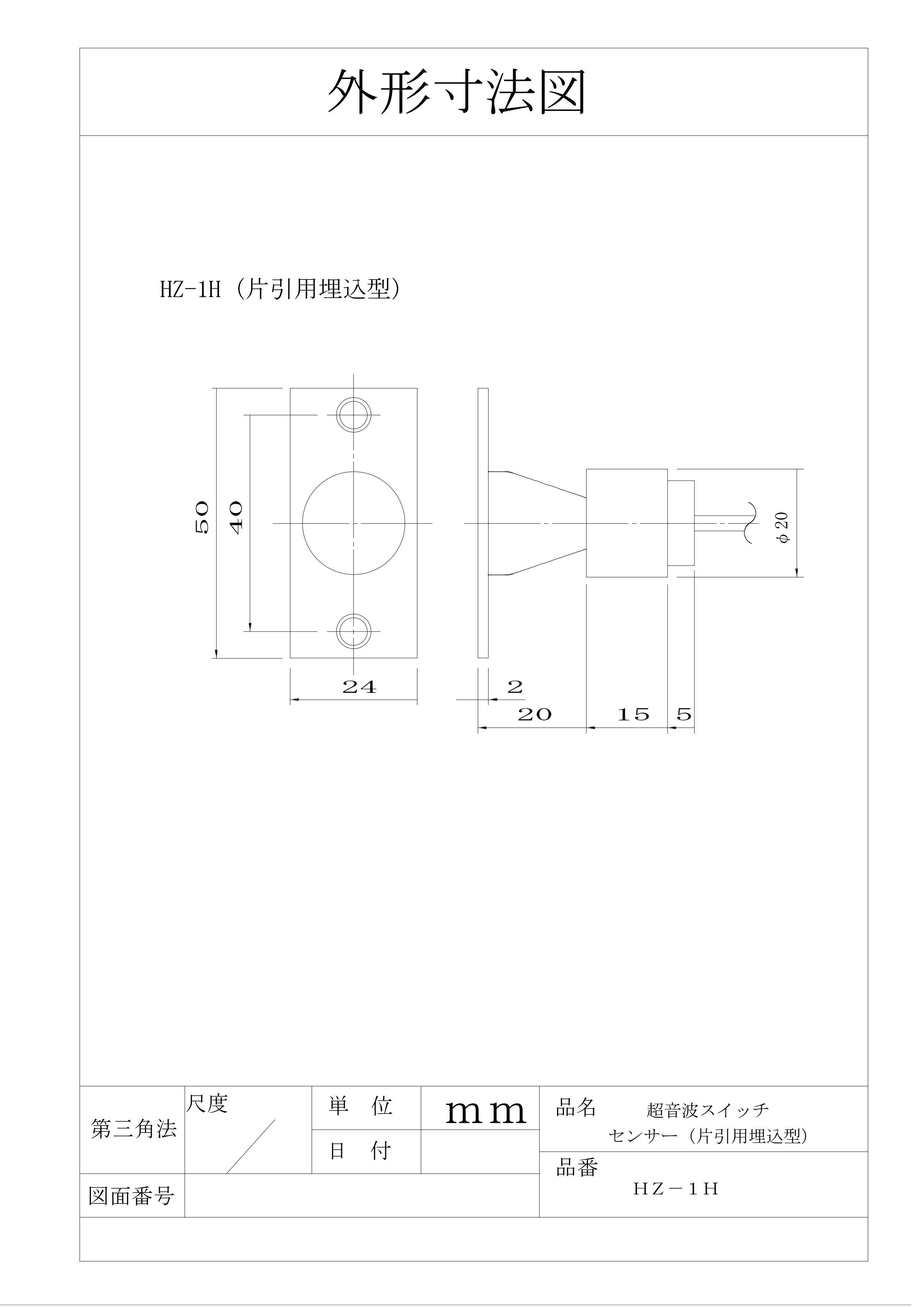

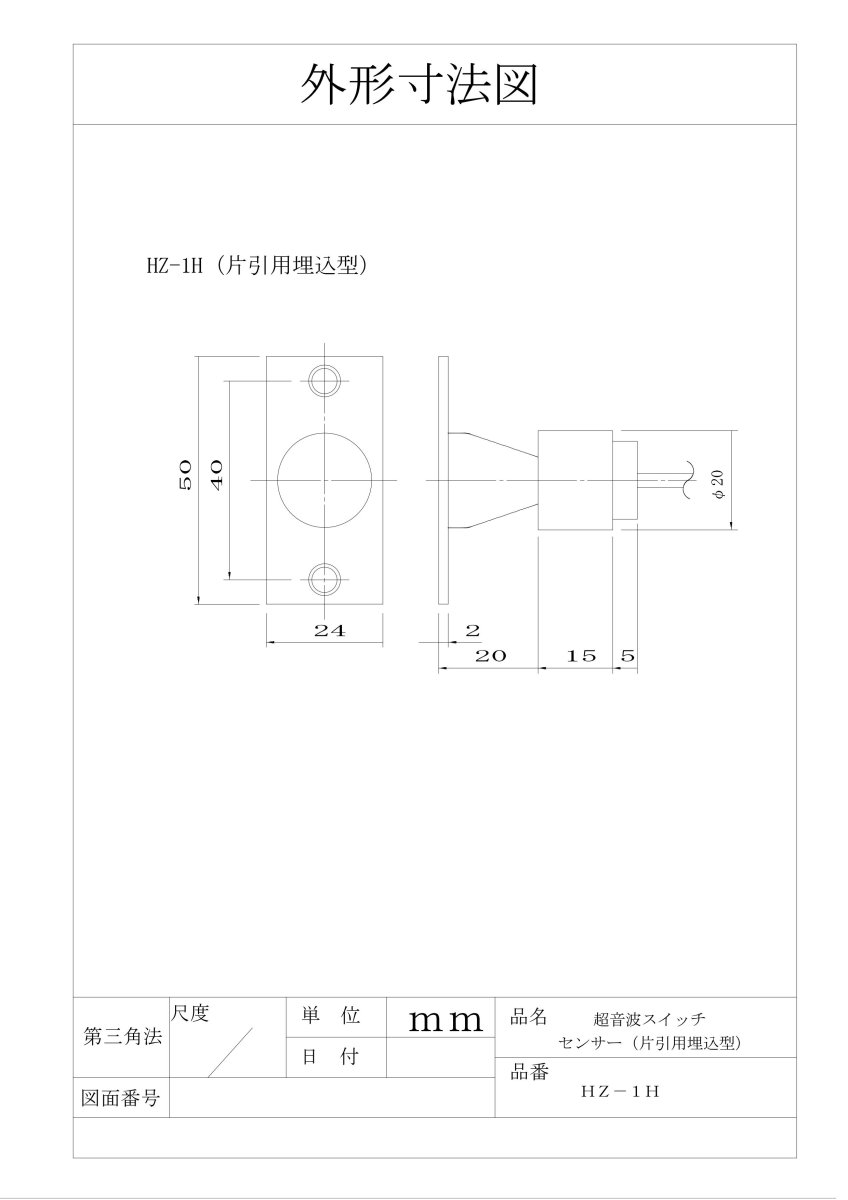

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

円形ドアや大型自動ドアの安全確保
高級感のあるステンレスサッシへの施工
立ち止まった歩行者の検知が必要な場所
床面に近い位置まで確実に警戒したい通路

導入前に確認したいポイント

単独動作不可（コントローラーHZ-Cが必須）
付属の専用3mケーブルは切断・延長厳禁
サッシ取付時はM4タップ加工が必須条件
屋外の直接雨掛かりのある場所は設置不可

特長

超音波反射による「立体エリア」での高度な静止検知

赤外線ビームのような「線」ではなく、超音波が空気中に広がる「立体空間（ボリューム）」として検知範囲を形成します。ベビーカーの細いフレームや車椅子のスポークなど、従来のセンサーが捉えにくかった物体や、微動だにせず立ち止まっている人も、マイコンが反射波を高度に分析して確実に捕捉し続けます。

円形ドアの安全確保に最適な検知特性

超音波の特性を活かした立体エリアを持つため、特に軌道が特殊な円形ドアの安全確保において優れた威力を発揮します。補助センサーとして設置することで、挟み込み事故のリスクを大幅に低減します。

環境変化をマイコンが自動判断する安定設計

初期設定時に、マイコンが周囲環境やセンサーの取り付け高さを自動的に学習。電波、風、外乱ノイズなどの誤作動要因を自動コントロールし、常に安定した検知性能を維持します。設置環境に合わせた最適なエリア設定が可能です。

リアルタイム温度補正ロジックの搭載

超音波は気温によって伝播速度が変化しますが、本製品はマイコンが温度変化を自動的に補正します。冬の寒冷時や夏場の高温時でも、検知距離の狂いを最小限に抑え、安定した動作をコントロールします。

意匠性に優れたステンレスヘアライン仕上げ

HZ-1H(H)はプレート部にステンレスヘアラインを採用。モダンな建築デザインやステンレスサッシの美観を損なうことなく、スマートに埋込設置が可能です。ホーン付プレートは超音波の指向性を高め、不要な広がりを抑制する機能性も兼ね備えています。

フェイルセーフを意識した補助センサー設計

本製品は自動ドアウェイの安全性を高めるための「補助センサー」として設計されています。赤外線ビームスイッチなどの異なる原理のセンサーと併用することで、多角的な安全管理体制（ハイブリッド構成）を構築可能です。

    選定時に評価したい強み
    静止体検知：超音波方式のため、静止している人を時間制限なく捕捉可能
耐ノイズ性：風や電波などの外乱要因をマイコンが高度にフィルタリング
高指向性：ホーン形状により横方向への不要な音波反射を低減
施工品質：3mの専用ケーブルが直出しされており、信号の安定性が高い



施工・設置ガイド

超音波センサーは音響波を扱うため、物理的な設置精度が性能に直結します。以下の点に留意して施工を行ってください。

重要工程・環境要因	施工上の注意点と対応策
サッシ加工（M4タップ）	プレート固定用のビス穴は、必ずM4タップでネジ切りを行ってください。インパクトでの強引な打ち込みはサッシの歪みを生み、角度ズレによる誤作動の原因となります。
ケーブルの扱い	本体直出しの3mケーブルは切断・延長・短縮が一切禁止です。インピーダンス変化により検知不能となります。余長は大きく8の字に束ねてください。
初期環境学習	通電時の数秒間、コントローラーが床面距離を学習します。この際、エリア内に脚立や作業員がいると誤学習し、正常に検知できなくなります。
周囲の障害物	検知エリア付近に植木やのれん、看板がある場合は撤去してください。揺れや乱反射により、ドアが閉まらなくなる等のトラブルに繋がります。

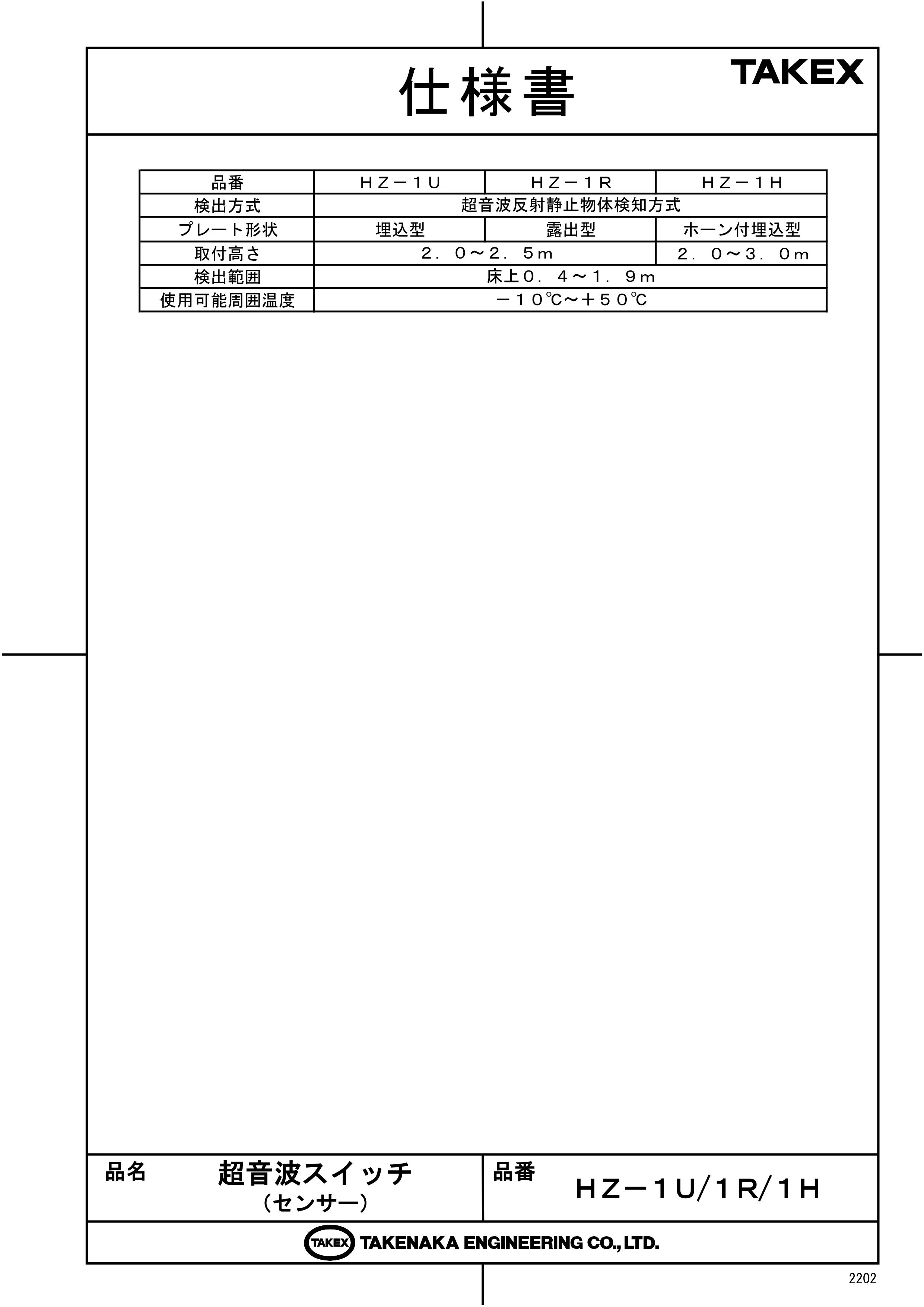

製品仕様

項目	内容
品番	HZ-1H(H)（HZ-1HH）
検出方式	超音波反射静止物体検知方式
プレート形状	ホーン付埋込型（ステンレスヘアライン仕上げ）
取付高さ	2.0m 〜 3.0m
有効検出範囲	床上 0.4m 〜 1.9m（立体ボリューム検知）
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内（雨や雪の直接被曝を避けること）
接続ケーブル	専用ケーブル 3m（直出し）
加工寸法	本体挿入穴：Φ22mm / 取付穴：Φ3.5mm下穴＋M4タップ処理
必要機器	超音波センサーコントローラー HZ-C（別売）

FAQ

Q：センサー単体で動作しますか？ A：いいえ、単体では動作しません。必ず別売の専用コントローラー「HZ-C」に接続してご使用ください。

Q：ケーブルが長すぎるのですが、切断してもいいですか？ A：絶対に切断しないでください。ケーブルの長さを含めてキャリブレーションされているため、切断や延長を行うと信号が正しく伝わらず、検知ができなくなります。

Q：赤外線センサーとの違いは何ですか？ A：赤外線は「光の反射」を、超音波は「音の反射」を利用します。超音波は立体的なボリュームで検知するため、完全静止した人間や複雑な形状の物体の捕捉に優れています。

Q：屋外で使用できますか？ A：屋内用です。雨や雪がセンサーのメッシュ部分に付着すると、音波の発振・受信が阻害されるため、屋外での使用は避けてください。

Q：自動ドアが閉まらなくなったのですが、原因は何ですか？ A：検知エリア内に植木などの障害物があるか、取付角度が数度ズレて床面反射を失っている可能性があります。また、初期学習時にエリア内に物がなかったか確認してください。

Q：初期学習（キャリブレーション）とは何ですか？ A：電源投入時に、コントローラーが床面までの距離を測定して「無人状態」として記憶する動作です。これにより設置高さに合わせた最適な検知が可能になります。

Q：メンテナンスで注意することはありますか？ A：センサー表面の金属メッシュ部を強く押し込まないでください。内部の超音波素子が破損する恐れがあります。汚れは柔らかい布で軽く拭き取ってください。

Q：2台並べて設置しても干渉しませんか？ A：コントローラー「HZ-C」同士を同期配線することで、発振タイミングをずらし、相互干渉（クロストーク）を防ぐことが可能です。

Q：床から40cm以下を検知しないのはなぜですか？ A：床面自体からの強い反射波を誤検知として処理しないための仕様（デッドゾーン設定）です。これにより安定した動作を実現しています。

Q：温度変化で感度が変わりませんか？ A：マイコンによる自動温度補償機能を備えているため、-10℃から+50℃の範囲内であれば安定した動作が可能です。
