HZ-1U(H) 超音波スイッチ ステンレスへアライン（引分用埋込型） TAKEX 竹中エンジニアリング [HZ-1U(H)]

HZ-1U(H) 超音波スイッチ ステンレスへアライン（引分用埋込型） TAKEX 竹中エンジニアリング [HZ-1U(H)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 自動ドア用安全センサー 超音波反射方式 埋込型 ステンレスヘアライン

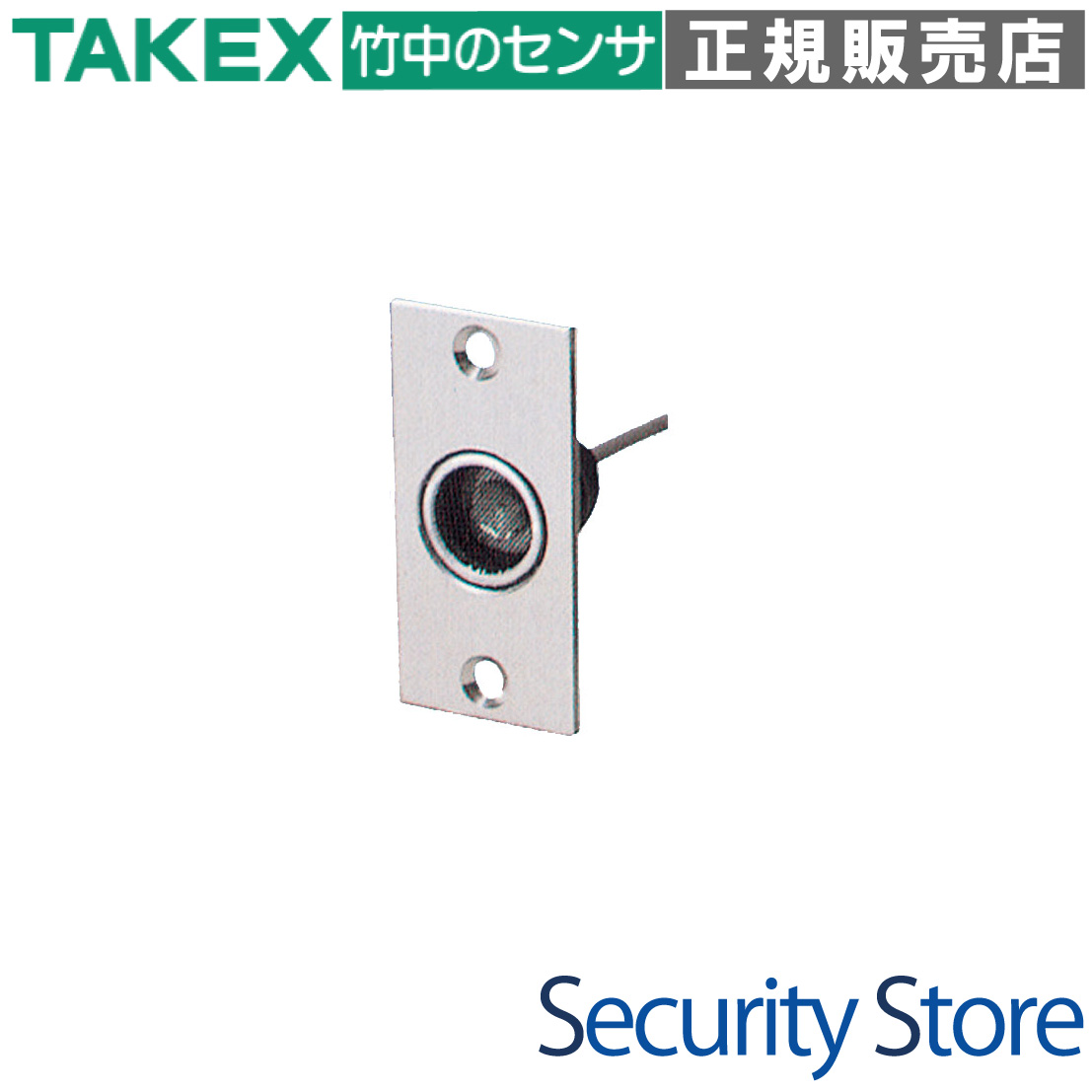

HZ-1U(H) 超音波スイッチ ステンレスヘアライン（引分用埋込型）

超音波反射により静止物体を確実に捉える、自動ドア用補助安全スイッチです。光や熱の影響を受けない物理波検知により、エントランスの意匠性と高い安全性を両立します。

  • 型番： HZ-1U(H)
  • 検出方式： 超音波反射静止物体検知方式
  • 形状： 埋込型（サッシ内格納タイプ）
  • 主な用途： 自動ドアの挟み込み防止、ドアウェイの補助監視
  • 外観： ステンレスヘアライン仕上げ
  • システム： 専用コントローラー（HZ-C）連携型
HZ-1U(H) 超音波スイッチ

資料ダウンロード

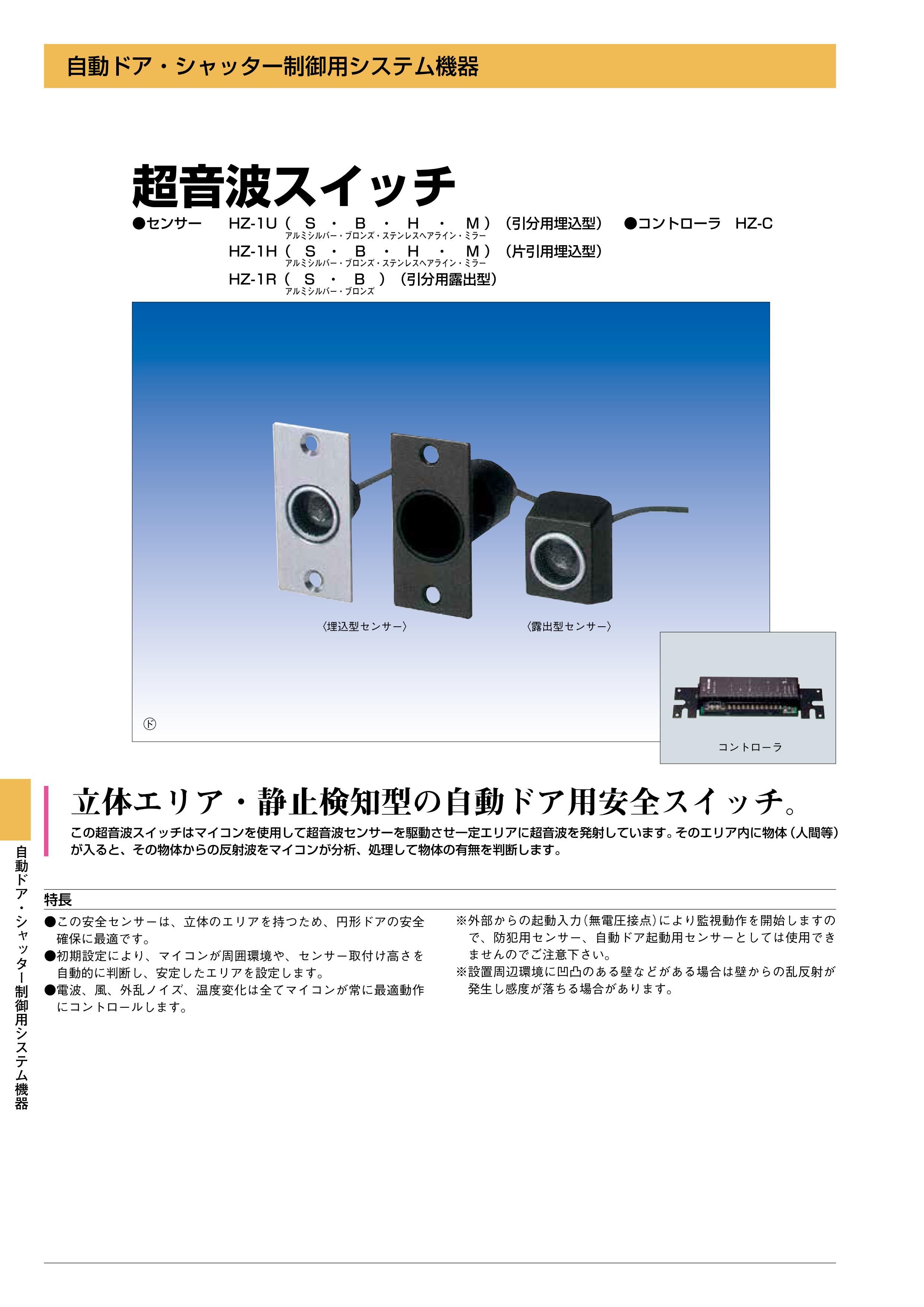

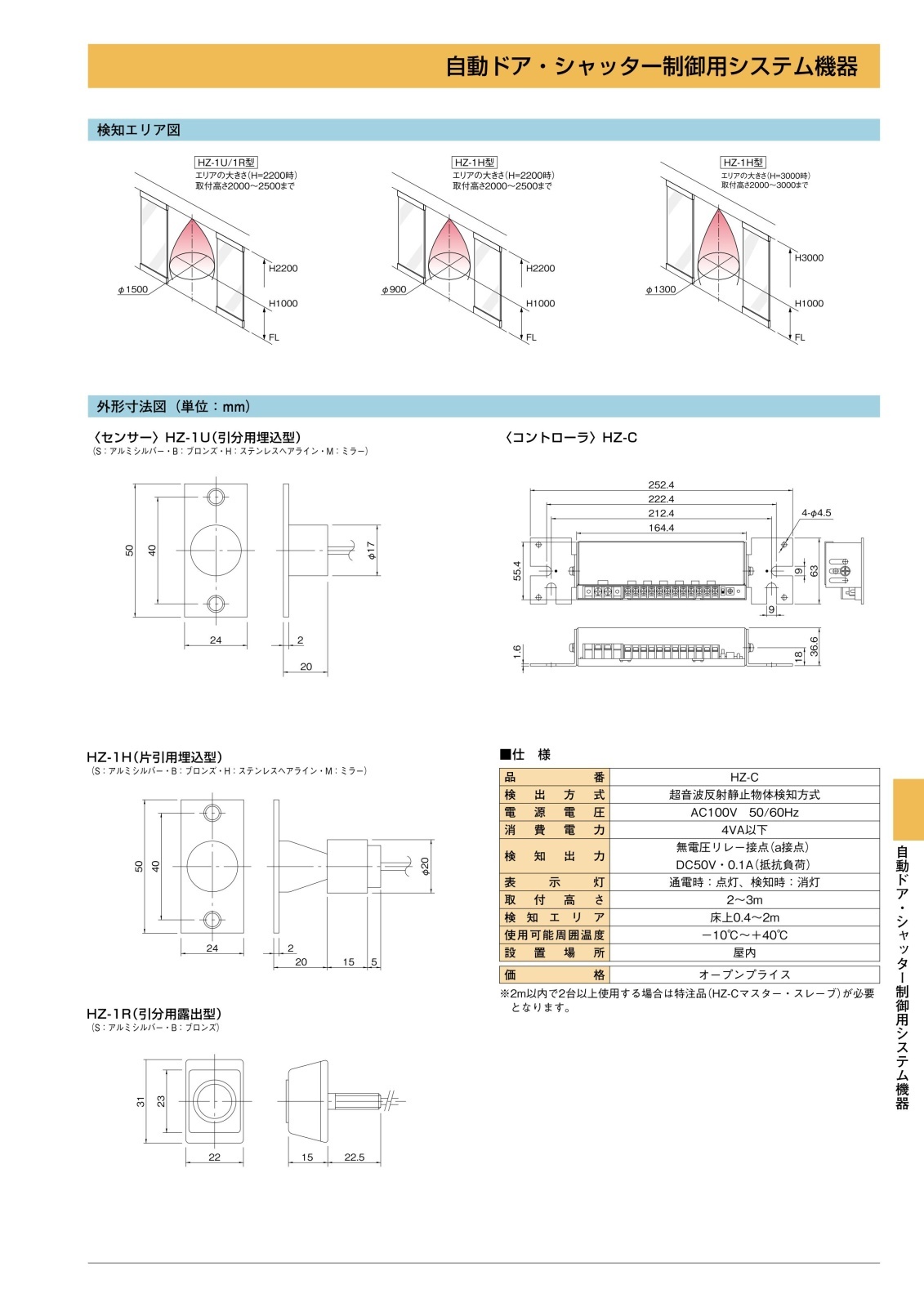

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高級マンション・オフィスのエントランス
  • 光の直射や反射が激しい自動ドア入口
  • 円形ドアや特殊形状ドアの安全確保
  • 立ち止まる時間が長い場所の補助監視

導入前に確認したいポイント

  • 専用コントローラー(HZ-C)が必要です
  • センサー単体では動作・出力しません
  • サッシ内部に20mmのクリアランスが必要
  • 専用ケーブル(3m)は切断・延長不可です

特長

環境光・温度変化への完全な耐性

光学的・熱的なノイズの影響を物理的に受けない超音波（疎密波）を採用しています。黒い衣服による光の吸収や、西日の直射、路面の照り返し、周囲の急激な温度変化といった、赤外線センサーが苦手とする環境下でも安定した検知が可能です。

立ち止まっている人を捉え続ける静止検知

物体からの反射波をマイコンが分析・処理する「静止物体検知方式」により、エリア内で立ち止まっている人物やベビーカー、車椅子を確実に捉え続けます。自動ドアの補助センサーとして、挟み込み事故の防止に極めて有効です。

意匠性に優れたステンレスヘアライン仕上げ

フロントプレートには高級感のあるステンレスヘアライン（ステンヘアライン）加工を採用。モダンな建築デザインや金属サッシに調和し、指紋や微細な擦り傷も目立ちにくいため、長期間美観を維持できます。

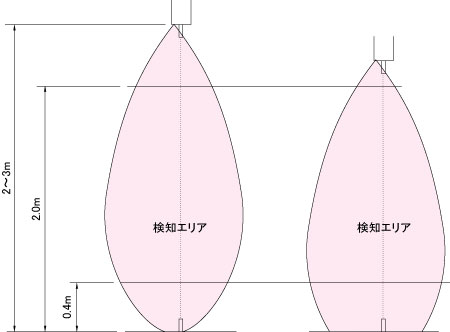

死角を排除する立体的な検知エリア

平面的なビームではなく、コーン状に広がる立体的な超音波エリアを形成します。ドアウェイ（開口部）の死角を徹底的に排除し、安全性を高めるための「ドアウェイ監視」において最高レベルの性能を発揮します。

マイコンによる自動環境学習・最適化機能

初期設定時にマイコンが周囲の環境やセンサー取付高さを自動的に判断。電波や風、外乱ノイズ、温度変化などを常に監視し、その時々の状況に合わせて最適な動作を行うようコントロールされます。

床面ノイズを排除する高度なアルゴリズム

有効な検出範囲を床上0.4m〜1.9mに限定する設計がなされています。これにより、床面の微細な振動や水たまり、落ち葉やゴミなどの影響を意図的にキャンセルし、人体のみを正確に判別します。

複数設置時の相互干渉を防止（同期配線）

風除室の内外など、複数のセンサーが近接または対向して設置される場合でも、コントローラー間での「同期接続」を行うことで、音波の重なりによる誤動作を電子的に防ぐことができます。

選定時に評価したい強み

  • 物理波検知： 素材や色による検知漏れがなく、高い信頼性を誇ります。
  • コンパクト設計： 幅24mm、奥行20mmの極小サイズで施工性が良好です。
  • 高耐久プレート： 堅牢なステンレス素材により、過酷な使用環境にも耐えます。
  • 補助センサーの王道： 赤外線ビーム等と併用し、最高レベルの多重安全対策を実現。

施工・設置ガイド

重要： 本製品にはLEDインジケーターがありません。検知確認は必ず接続先のコントローラー（HZ-C）側の表示灯で行ってください。

施工時はサッシにΦ22mmの穴あけ加工を行い、M4タップでネジ山を形成して固定してください。タッピングビスでの強引な固定は避けてください。また、超音波を吸収する「植物」や「のれん」の近く、雨が直接当たる場所への設置は厳禁です。

確認項目 この製品での考え方
推奨取付高さ 床面から 2.0m 〜 2.5m
サッシ加工 Φ22mm 本体挿入穴 ＋ M4タップ加工（ピッチ40mm）
配線ルール 3mの専用ケーブルをそのまま使用（切断・延長は絶対禁止）
併用推奨 床付近の安全性確保のため赤外線ビームスイッチとの併用を推奨

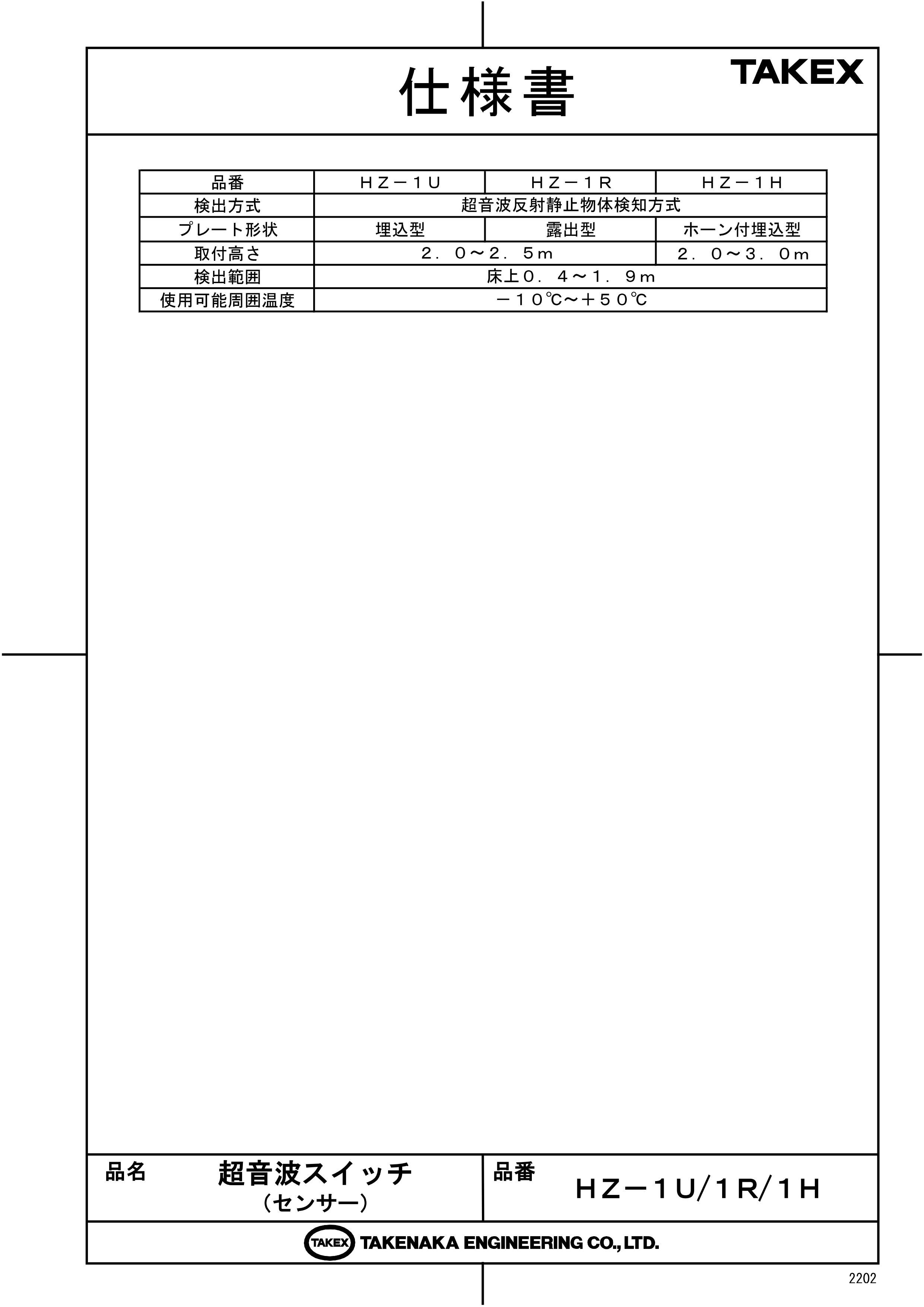

製品仕様

項目 内容
品番ＨＺ－１Ｕ(H)
検出方式超音波反射静止物体検知方式
プレート形状埋込型
プレート材質ステンレスヘアライン仕上げ
取付高さ２．０〜２．５ｍ
検出範囲床上０．４〜１．９ｍ（Ｚ軸方向）
使用可能周囲温度－１０℃〜＋５０℃（結露なきこと）
設置場所屋内（雨や雪の当たらない場所）
付属ケーブル長さ 3.0m（直結タイプ・加工不可）

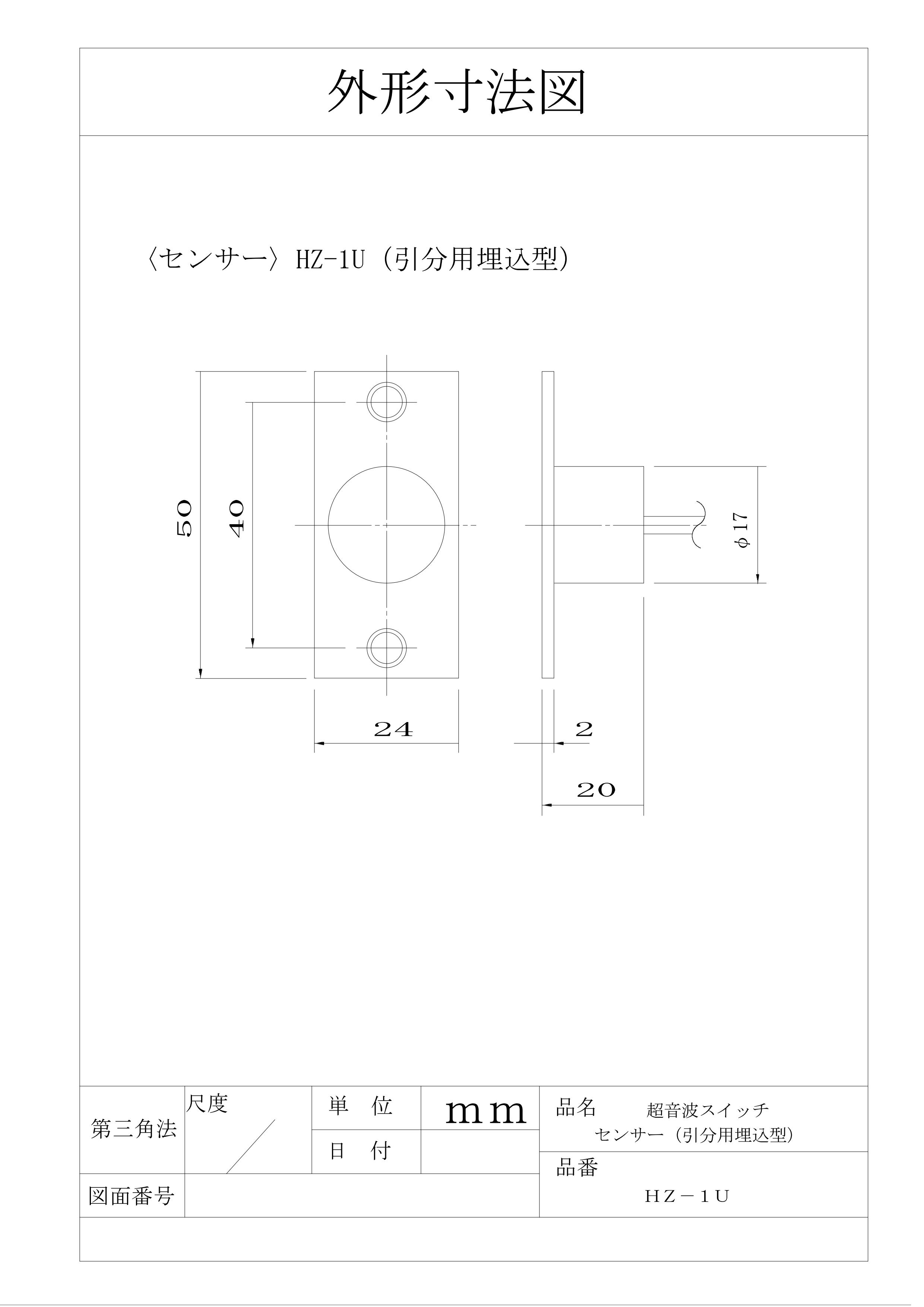

外形寸法W24 × H50 × D22 mm（プレート厚 2mm 含む）

FAQ

Q：センサー単体で動作しますか？ A：いいえ、本機はセンサーヘッド（送受波部）のみの製品です。動作には専用のコントローラー「HZ-C」が必ず必要です。
Q：ケーブルが長すぎるので切っても良いですか？ A：絶対に切断しないでください。超音波信号はケーブルの長さを含めて調整されており、切断・延長を行うと特性が変わり、正常に検知できなくなります。
Q：屋外でも使用できますか？ A：屋内専用です。雨や雪がセンサー面に付着すると、水膜により音波が遮断され、検知不能や故障の原因となります。
Q：黒い服を着た人や、鏡のような素材でも検知しますか？ A：はい。超音波は物理的な「音」の反射を利用するため、光を吸収する黒い服や、光を透過・反射するガラス・鏡の影響を受けず、確実に検知します。
Q：検知しているかどうかをどうやって確認すればいいですか？ A：センサー本体にはLEDがありません。接続しているコントローラー（HZ-C）側の検知LEDを見て確認してください。
Q：防犯センサーとして利用できますか？ A：本製品は外部からの起動入力（無電圧接点）により監視を開始する仕組みのため、常時監視を行う防犯用や自動ドア起動用には使用できません。補助安全用としてお使いください。
Q：のれんがある場所でも設置できますか？ A：のれんや布類は超音波を吸収してしまうため、検知が不安定になります。また、風で揺れるのれんを「人」と誤検知する可能性があるため、設置は避けてください。
Q：2個設置した場合、互いに干渉しませんか？ A：近接設置すると干渉（クロストーク）が起こる可能性があります。その場合はコントローラー（HZ-C）同士を同期線で接続し、発信タイミングを制御してください。
Q：床のゴミなどを検知してドアが開きっぱなしになりませんか？ A：床上0.4m以下を検知対象外（ノイズキャンセルエリア）としているため、落ち葉や微細な床の変動による誤動作は抑えられています。
Q：取付高さが3mありますが設置可能ですか？ A：標準仕様は2.0m〜2.5mです。それを超える高さでの設置は、反射波が弱くなり安定した動作を保証できません。
