HZ-1H(M) 超音波スイッチミラー（片引用埋込型） TAKEX 竹中エンジニアリング [HZ-1H(M)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリング（TAKEX）自動ドア用安全スイッチ超音波センサーミラー仕上げ屋内用

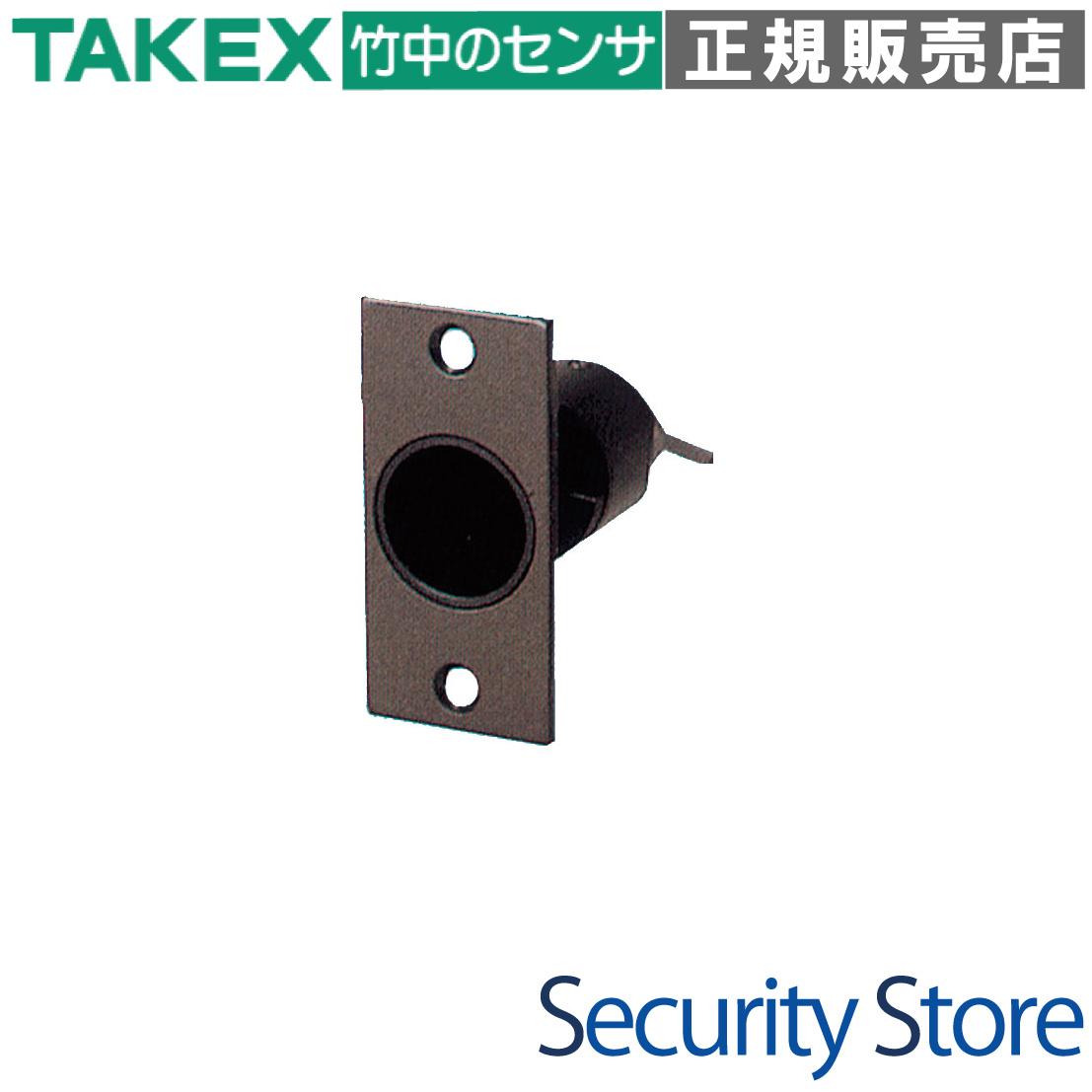

HZ-1H(M) 超音波スイッチミラー（片引用埋込型）

「超音波反射静止物体検知方式」を採用した、自動ドアの開口部監視専用の補助センサーです。立体的な警戒エリアを形成し、立ち止まっている歩行者やベビーカー、車椅子も確実に捉え続ける高度な安全性を実現。意匠性に優れたミラー（鏡面）仕上げは、高級感のあるサッシやエントランスデザインに美しく調和します。

型番： HZ-1H(M)
製品名： 超音波スイッチミラー（片引用埋込型）
方式 / カテゴリ： 超音波反射静止物体検知方式 / 自動ドア補助センサー
主な用途： 自動ドアの挟み込み防止、ドアウェイの安全監視
設置場所： 屋内（取付高さ 2.0m 〜 3.0m）
必要機器： 超音波センサーコントローラー HZ-C が別途必要です

資料ダウンロード

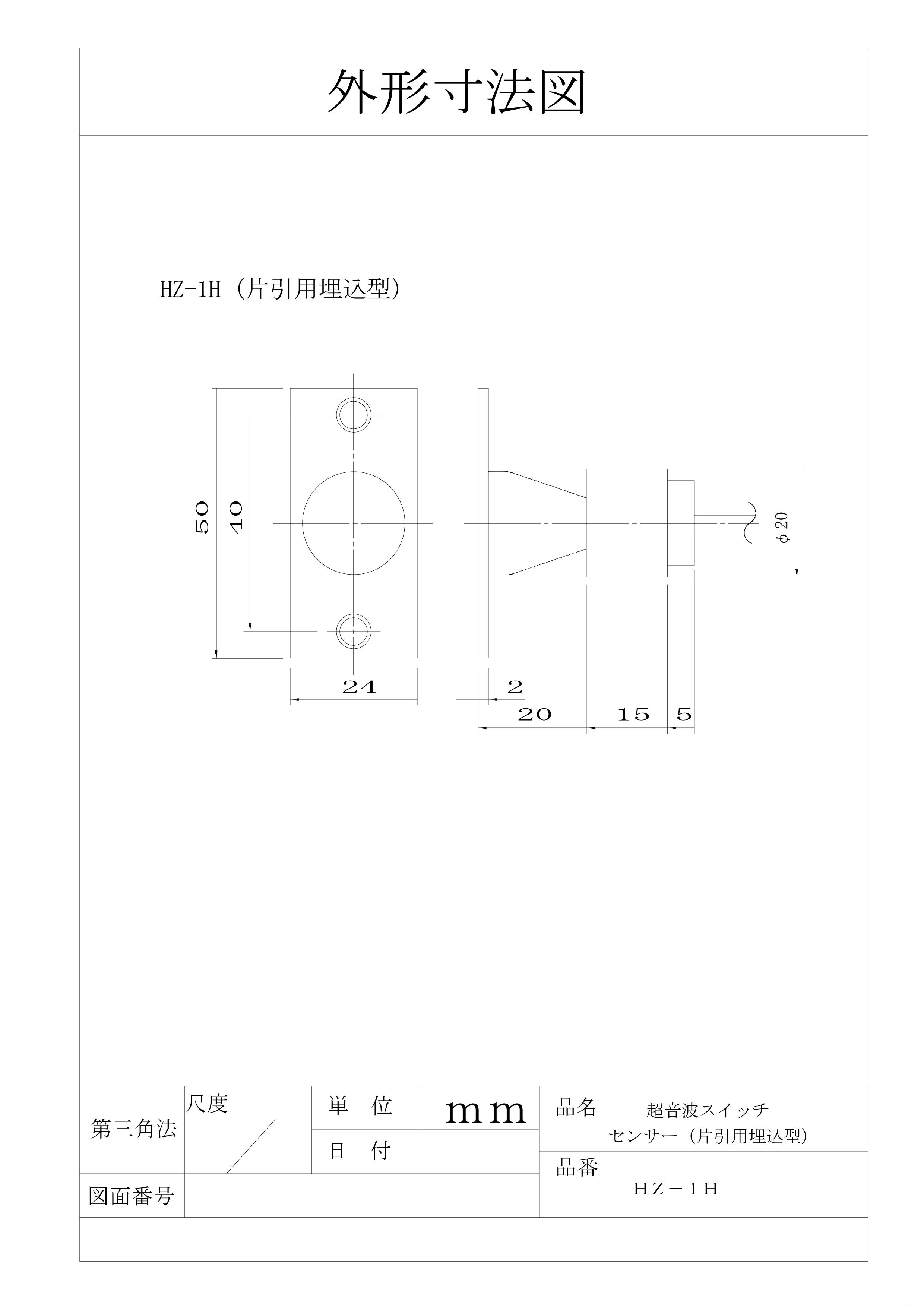

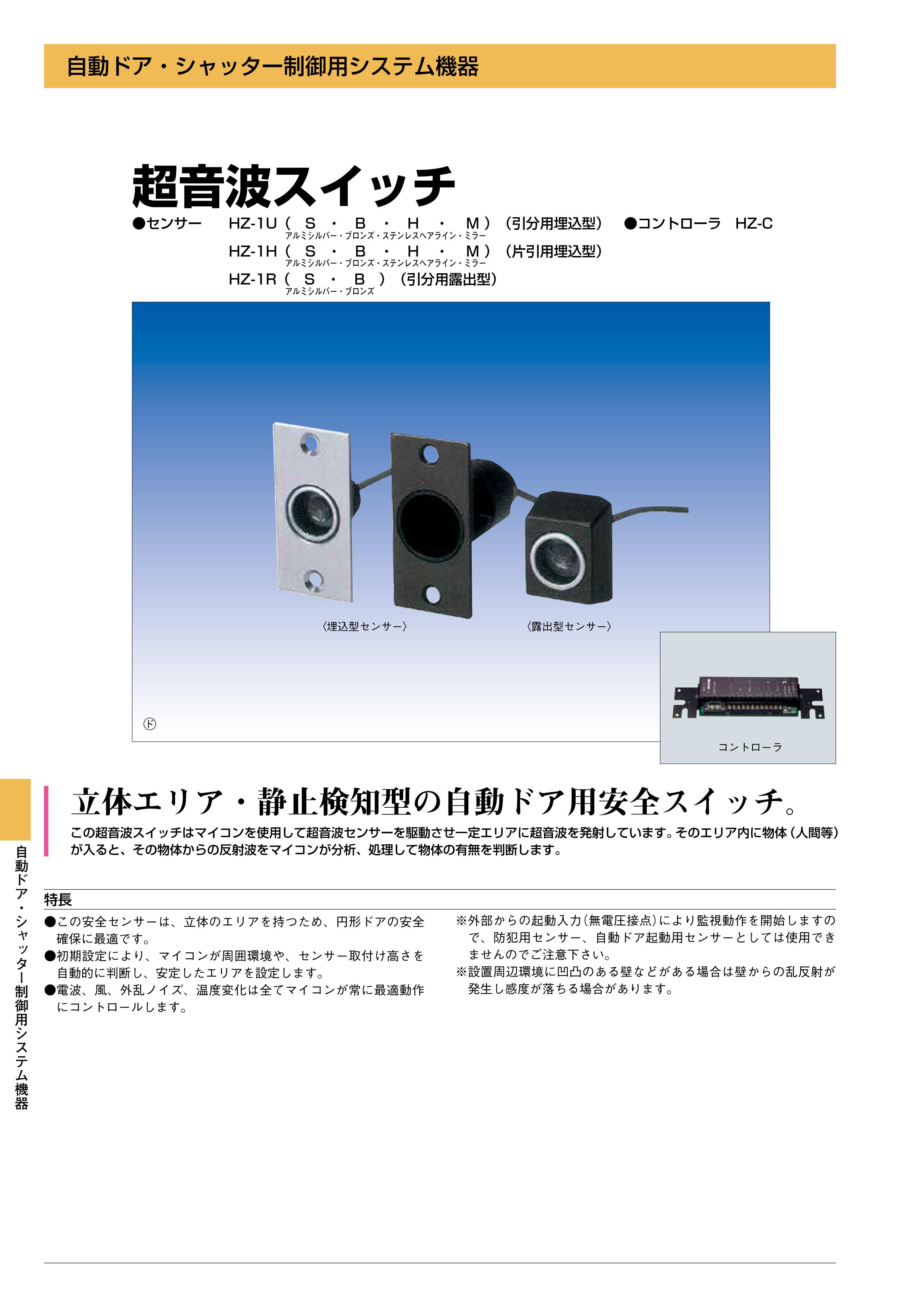

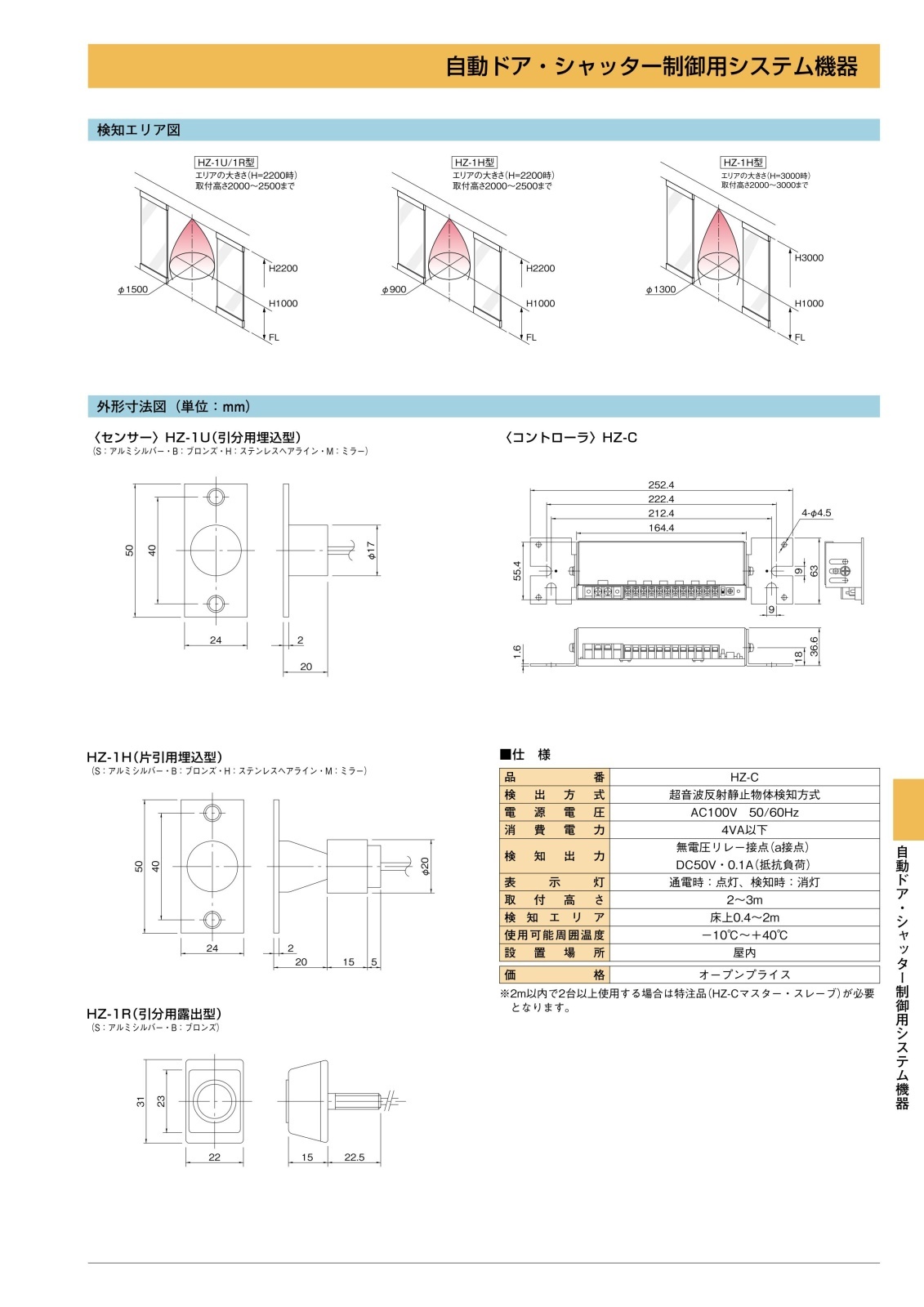

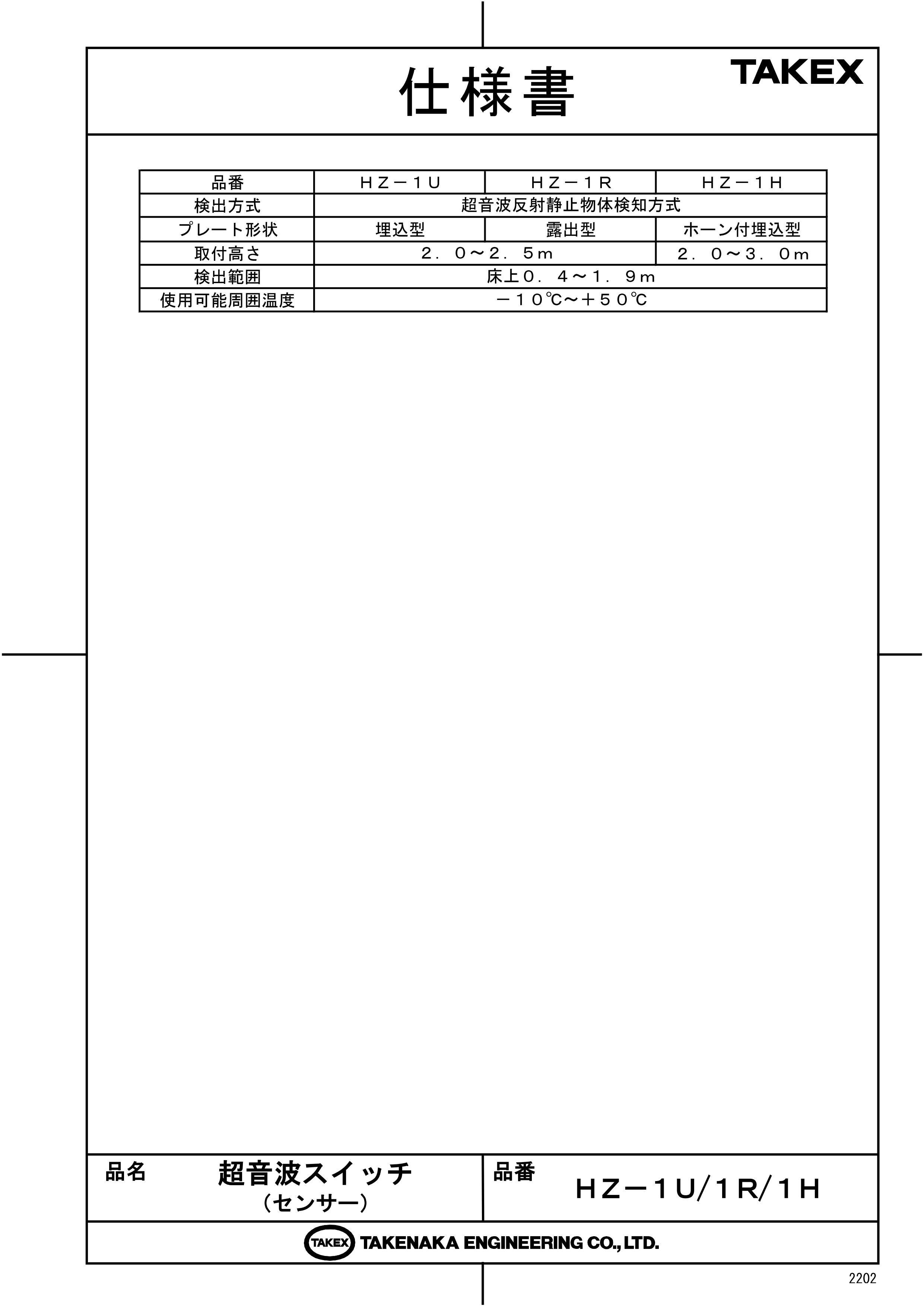

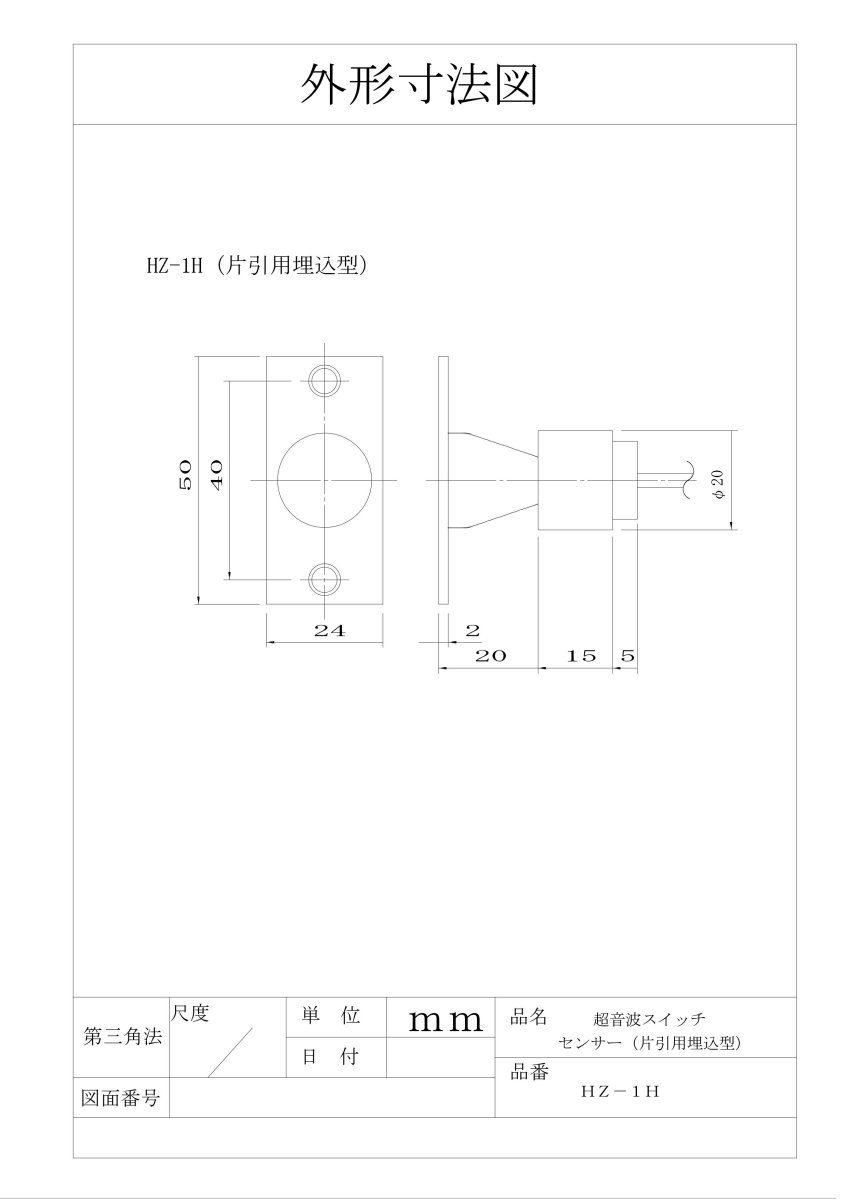

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

自動ドアの軌道上での安全確保
高級感のあるステンレス・鏡面サッシ
ベビーカーや車椅子が多い施設のエントランス
円形ドアや特殊形状ドアの補助監視

導入前に確認したいポイント

別売のコントローラー「HZ-C」が必要です
3mの直出しケーブルは切断・延長できません
サッシへの取付にはM4タップ処理が必要です
起動用（ドアを開ける）センサーではありません

特長

超音波反射静止物体検知方式による絶対的な安心感

圧電トランスデューサーから発射される超音波の往復時間を演算し、対象物との距離を測定します。対象が静止していても検知し続けることができるため、ドア前で立ち止まっている歩行者や小さな子供を確実に見守ります。

「立体エリア」によるボリューム検知

赤外線のような「線」や「点」の検知ではなく、広がりのある「立体的な空間」としてエリアを形成します。これにより、細いフレームのカートや車椅子など、従来の光学センサーが検知しにくかった対象も漏らさず捕捉可能です。

光学特性に依存しない高度な検知性能

音響波を利用するため、光を吸収する黒い衣服や、光を透過させる透明なガラス、乱反射する鏡面など、対象物の材質や色の影響を受けません。あらゆるシチュエーションで安定した検知性能を発揮します。

洗練されたエントランスを彩る「ミラー仕上げ」

センサーヘッドのプレート部には、美しいミラー（鏡面）仕上げを採用。デザイン性の高い鏡面ステンレスサッシや高級感あふれるガラス建築において、センサーの存在を感じさせない完璧な調和をもたらします。

マイコン制御による「外乱ノイズ」の自動コントロール

内蔵のマイコンが風や電波、その他の音響ノイズを高度に分析し、自動的にフィルタリングを行います。環境の変化に左右されることなく、誤動作を極限まで抑えた高信頼設計です。

過酷な温度変化に対応する自動補正ロジック

気温によって変化する音速（超音波の速度）をマイコンがリアルタイムに計算し、検知距離のズレを自動補正します。マイナス10℃からプラス50℃までの幅広い温度域で、常に最適な動作を維持します。

設置環境を自動判断するスマートキャリブレーション

電源投入時の初期設定により、マイコンが周囲の壁や床、取付高さを自動的に判断。その現場に最適な検知基準を学習し、複雑な設定なしで安定したエリア構築を実現します。

片引用に最適化された指向性ホーン設計

ホーン形状により超音波の広がりを制御し、サイドローブ（不要な横方向の広がり）を抑制。サッシやドア本体への不要な干渉を防ぎつつ、必要な警戒範囲を効率的にカバーします。

    選定時に評価したい強み
    静止体検知： 動きが止まっても検知を維持し、ドアの挟み込みを防止。
デザイン性： ミラー仕上げにより、意匠設計の美観を損なわない。
環境適応： 漆黒の衣服や透明な物体も「音」で確実に捉える。
メンテナンス： マイコンによる自己補正機能で、長期安定運用が可能。



施工・設置ガイド

本製品の性能を十分に発揮させるためには、正確な施工が不可欠です。特に取付面の水平・垂直精度は検知性能に直結します。

確認項目	この製品での考え方
取付加工	Φ22mmの挿入穴に加え、M4タップ（ネジ切り）処理が必須です。インパクトでの強引な固定は厳禁。
ケーブル取扱い	直出しの3mケーブルは切断・加工禁止です。余長は緩やかな「8の字巻き」にして束線してください。
初期学習	電源投入時はエリア内に人や物を置かないでください。無人状態を基準として学習します。
環境条件	風除室内での相互干渉を避けるため、2台以上設置時はコントローラー間を同期配線してください。

製品仕様

項目	内容
品番	HZ-1H(M)
検出方式	超音波反射静止物体検知方式
プレート形状	ホーン付埋込型（ミラー/鏡面仕上げ）
取付高さ	2.0m 〜 3.0m
検出範囲	床上 0.4m 〜 1.9m（立体ボリューム検知）
使用可能周囲温度	－10℃ 〜＋50℃（結露なきこと）
設置場所	屋内
接続ケーブル	3m（専用シールドケーブル、切断・加工不可）
必要システム	コントローラー HZ-C との接続必須

FAQ

Q：どのような検知方式ですか？ A：超音波を発信し、物体からの反射波が戻るまでの時間を演算する「超音波反射静止物体検知方式」です。

Q：静止している人を検知し続けることはできますか？ A：はい、可能です。動いているかどうかにかかわらず、エリア内の物体の有無を「距離の変化」で捉えるため、立ち止まっている人も検知し続けます。

Q：自動ドアの「起動用」として使えますか？ A：いいえ、本機は挟み込みを防止するための「安全監視用補助センサー」です。ドアを開けるための起動スイッチとしては使用できません。

Q：黒い服を着た人や、ガラスドア越しでも検知しますか？ A：はい。赤外線などの光を利用するセンサーとは異なり、音の反射を利用するため、色や透明度に影響されず検知可能です。

Q：付属の3mケーブルを短く切ってもいいですか？ A：絶対に切断しないでください。超音波信号の特性上、ケーブルの長さ（静電容量）が変化すると正確な計測ができなくなり、動作不良の原因となります。

Q：センサー本体にLED表示灯がないようですが？ A：センサーヘッド自体にはLEDはありません。動作状態や検知確認は、接続されているコントローラー（HZ-C）側のインジケーターで確認してください。

Q：サッシへの取付時に注意することはありますか？ A：プレートを固定する際は、必ずΦ3.5mmの下穴をあけ、M4タップでネジ切りを行ってください。角度が数度ずれるだけで検知不能になる場合があります。

Q：屋外で使用できますか？ A：屋内専用です。雨滴がセンサー表面に付着すると正常に検知できなくなるため、直接雨風が当たる場所には設置しないでください。

Q：冬場や夏場の気温変化で誤作動しませんか？ A：内蔵マイコンが温度変化による音速の変動をリアルタイムに補正（温度補償）するため、安定した動作が可能です。

Q：風除室で2台のセンサーを向かい合わせに設置しても大丈夫ですか？ A：超音波が干渉して誤動作（チャタリング）する恐れがあるため、必ずコントローラー（HZ-C）同士を「同期接続ケーブル」で配線してください。
