HZ-1U(M) 超音波スイッチ ミラー（引分用埋込型） TAKEX 竹中エンジニアリング [HZ-1U(M)]

HZ-1U(M) 超音波スイッチ ミラー（引分用埋込型） TAKEX 竹中エンジニアリング [HZ-1U(M)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 超音波スイッチ 自動ドア安全センサー 静止体検知 埋込型

HZ-1U(M) 超音波スイッチ ミラー（引分用埋込型）

HZ-1U(M)は、高度なマイコン制御により、自動ドアの安全性を最大化する超音波反射式スイッチです。対象物の材質や色に左右されない超音波技術を採用し、ドアの死角に立ち止まった人物や荷物などの「静止体」を確実に検知し、挟まれ事故を未然に防ぎます。

  • 型番： HZ-1U(M)
  • 製品名： 超音波スイッチ ミラー（引分用埋込型）
  • 方式： 超音波反射静止物体検知方式
  • 主な用途： 自動ドア（引分・片引）の安全監視、円形ドアの安全確保
  • 設置場所： 屋内（無目・上枠への埋込設置）
  • システム要件： 別売のコントローラー（HZ-C）が必要

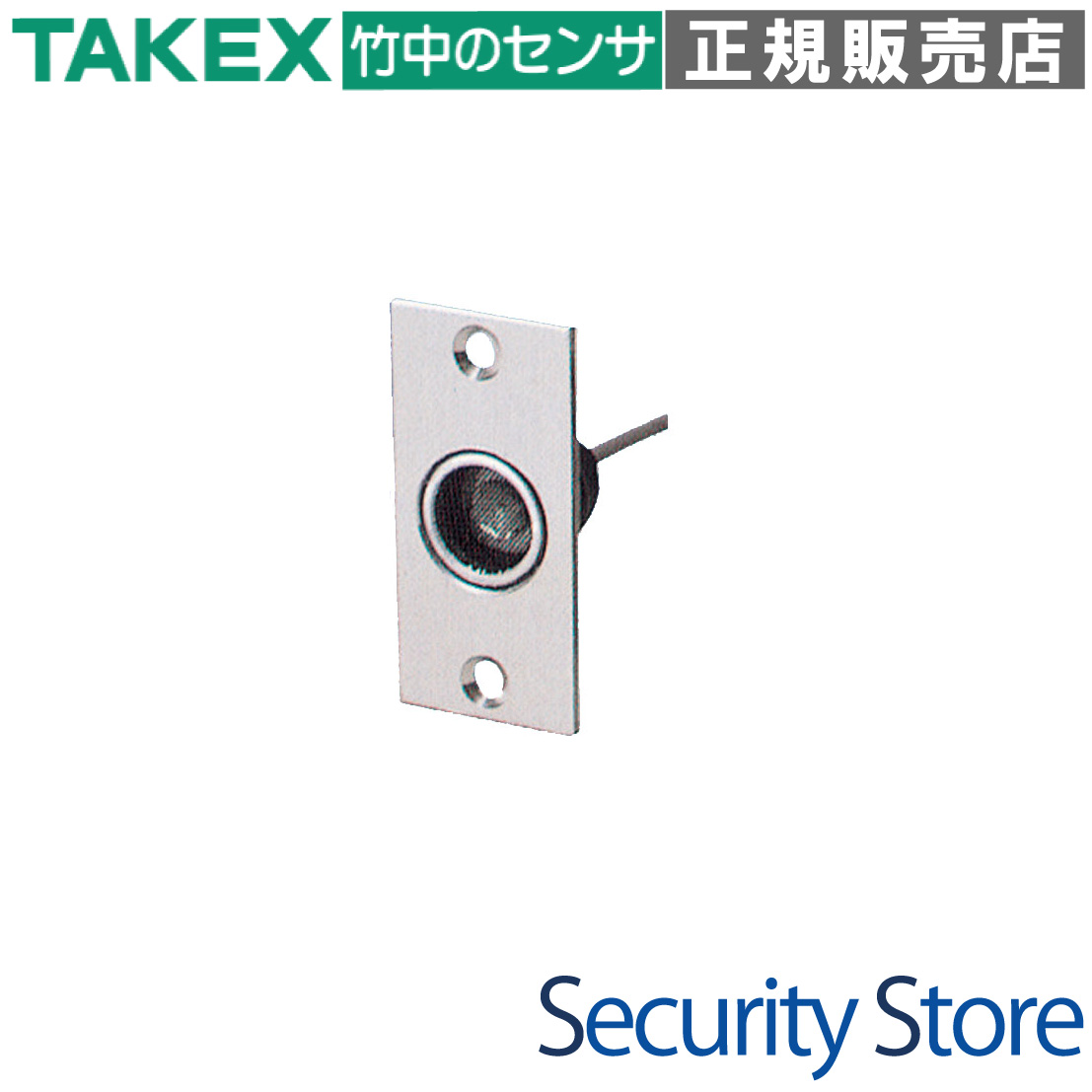

HZ-1U(M) 超音波スイッチ ミラー（引分用埋込型）の製品画像

資料ダウンロード

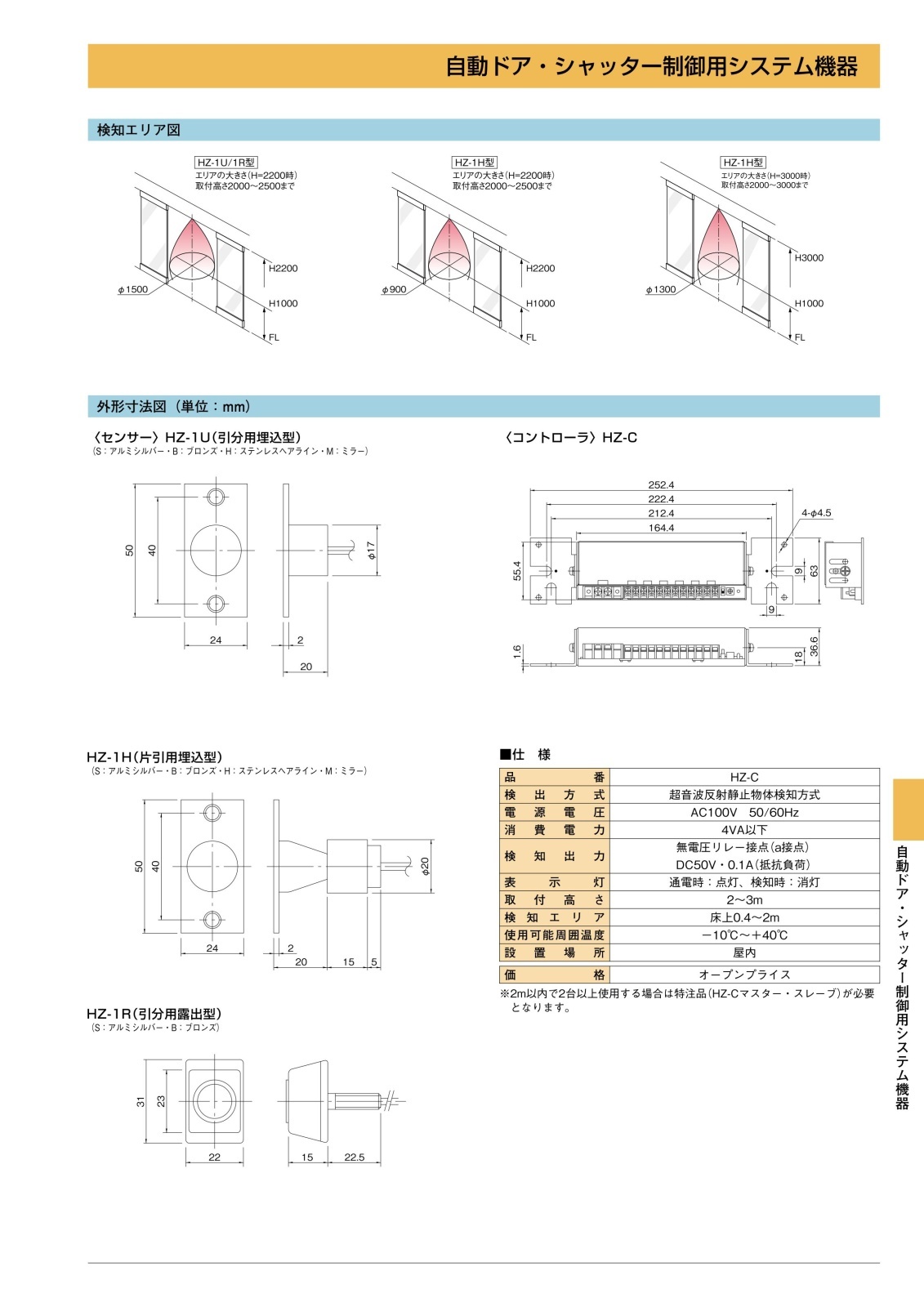

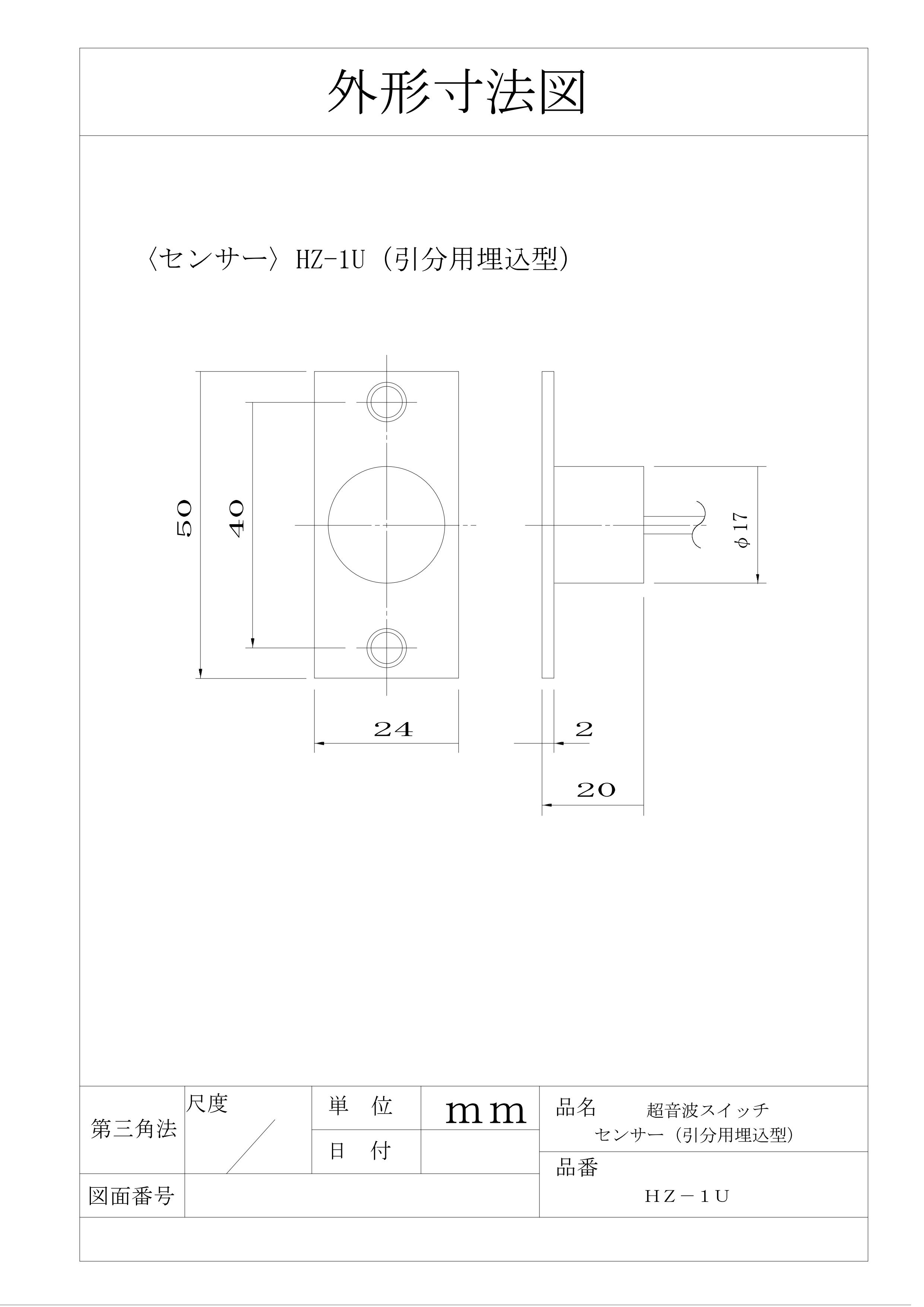

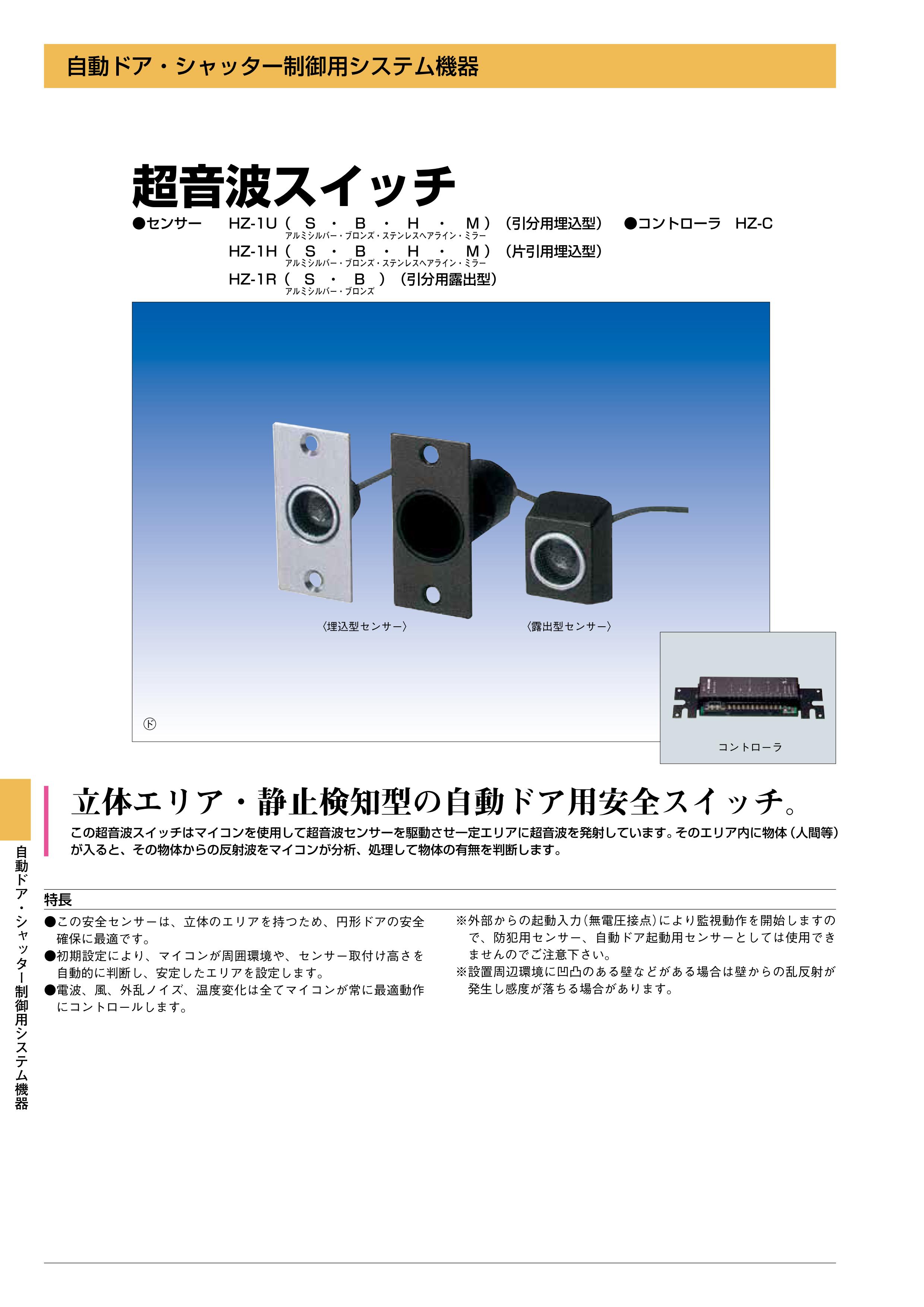

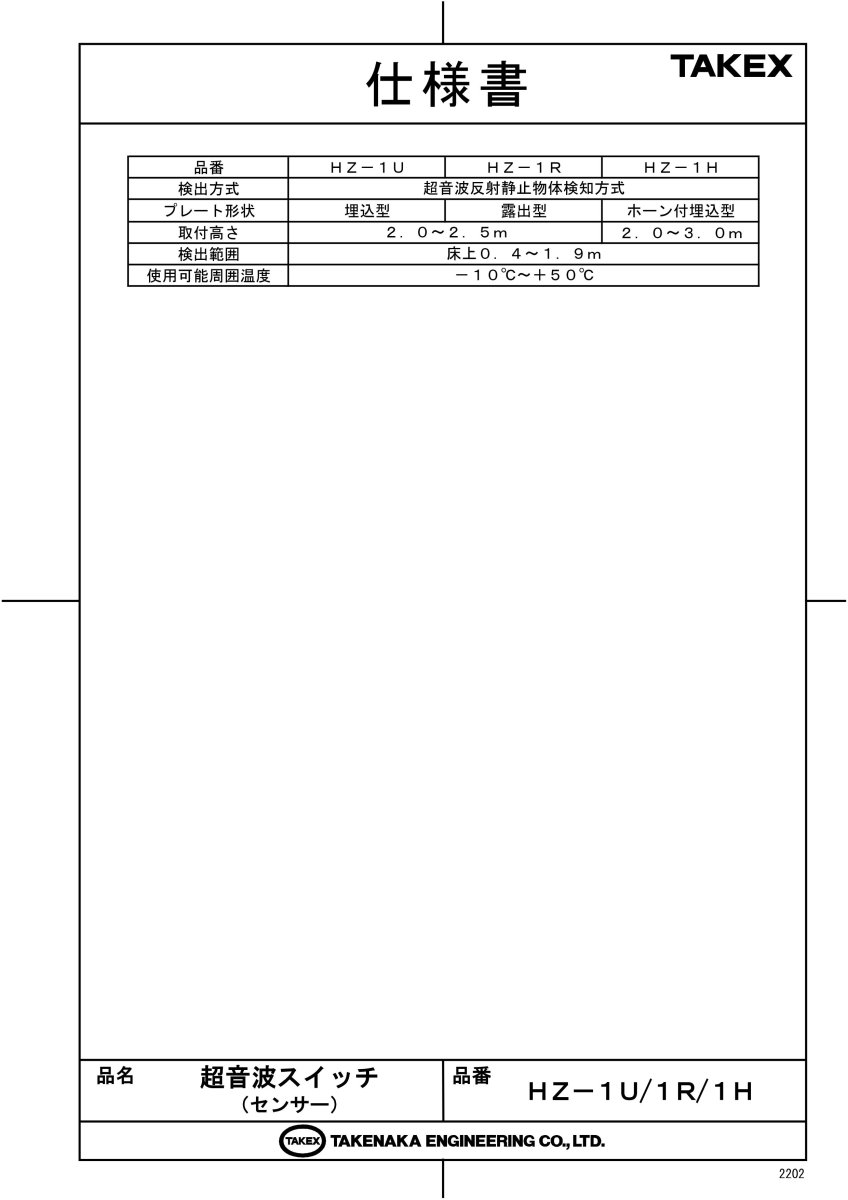

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドアウェイの挟まれ防止対策
  • 円形ドアなどの特殊形状ドアの安全監視
  • 高齢者施設や病院などの通過に時間を要する現場
  • 高級感のある内装を損ないたくない店舗入り口

導入前に確認したいポイント

  • 屋内専用です（直接雨や雪がかかる場所は不可）
  • 動作には別売のコントローラー「HZ-C」が必要です
  • 取付高さは2.0m〜2.5mの範囲内に限定されます
  • 防犯用や自動ドアの「起動用」には使用できません

特長

超音波反射による確実な「静止体」検知

一般的な赤外線センサーが温度差や動きを必要とするのに対し、本機は超音波の反射時間を測定するアクティブ方式を採用。エリア内に立ち止まっている人物や、置き去りにされた荷物など、動きのない物体も継続して検知し続けることが可能です。

対象物の色や材質に左右されない検知性能

光の反射を利用しないため、赤外線センサーが苦手とする「黒い衣服」や「ガラス面」、「光沢のある床材」などの影響をほとんど受けません。あらゆる利用者に対して安定した安全性能を提供します。

円形ドアにも最適な立体検知エリア

センサーから床面に向けて円錐状の立体的な検知エリアを形成します。平面的な監視ではなく空間全体をカバーするため、特に円形ドアのような可動範囲が特殊な自動ドアの安全確保に極めて有効です。

マイコンによる周囲環境の自動学習機能

電源投入時にマイコンが周囲の壁や床の状況、設置高さを自動的に学習します。現場の環境に合わせて最適な検知しきい値を自動設定するため、高度な調整を必要とせず安定した稼働を実現します。

外乱ノイズや温度変化に強い設計

電波、風、外乱光、温度変化といった現場特有のノイズ要因は、内蔵マイコンが常にリアルタイムで分析・処理。環境変化による誤動作（ドアが閉まらない、勝手に開く等）を極限まで抑制します。

床上0.4mの不感帯設定による信頼性向上

意図的に床面から0.4mの空間を検知させないよう設計されています。これにより、床を転がる微小なゴミや、水たまりの揺らぎ、床材の微振動などによる不要な検知を防ぎ、ドアシステムの円滑な運用を支えます。

意匠性を重視した埋込型ミラー仕上げ

ドアの無目（上枠）に埋め込んで設置するタイプで、露出部分が少なくスマートな外観を維持できます。HZ-1U(M)は鏡面ミラー仕上げのプレートを採用しており、アルミやステンレスのサッシ枠に自然に溶け込みます。

メンテナンス性に優れたインジケーター分離構造

センサーヘッド本体にはLEDなどの表示灯を配置せず、すべての状態確認は足元のコントローラー（HZ-C）側で行う仕様です。高所のセンサーを見上げる必要がなく、保守点検時の作業安全性が向上しています。

選定時に評価したい強み

  • 高精度： 温度差や色彩に依存せず、あらゆる静止物体を立体的に捕捉。
  • 耐環境性： マイコン制御により、風や温度、ノイズの影響を最小化。
  • デザイン： 鏡面仕上げの埋込プレートで、高級店舗の意匠を邪魔しない。
  • 施工性： φ22mmの穴あけで設置可能。コントローラー側での集中管理が可能。

施工・設置ガイド

本製品の性能を十分に発揮させるため、以下の施工条件を厳守してください。

確認項目 この製品での考え方
取付高さ 2.0m 〜 2.5m（この範囲外では正常に学習できません）
ケーブル取扱い 付属の3mケーブルは切断・延長禁止。切断すると動作が不安定になります。
取付場所の加工 本体用にφ22mmの穴あけ、プレート固定用にM4タップ加工が必要です。
禁止環境 のれんや揺れる植物、直接雨がかかる場所には設置できません。
複数台設置 風除室などで近接設置する場合は、コントローラー間の同期接続が必要です。

製品仕様

項目 内容
品番 HZ-1U(M)（ミラー仕様）
検出方式 超音波反射静止物体検知方式
プレート形状 埋込型（ミラー/鏡面仕上げ）
取付高さ 2.0 〜 2.5m
検出範囲 床上 0.4 〜 1.9m（高さ2.2m設置時、直径約1.5mの立体エリア）
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
設置場所 屋内
付属ケーブル長 3m（加工・延長不可）
プレート寸法 幅 50mm × 奥行 24mm
システム要件 超音波センサーコントローラー HZ-C が別途必要です

FAQ

Q：赤外線センサーとの違いは何ですか？ A：赤外線は「温度変化」や「光の反射」を利用しますが、本製品は「超音波」を使用します。そのため、黒い服やガラスなど、赤外線が苦手とする対象物でも確実に静止検知ができるのが最大の強みです。
Q：防犯用のセンサーとして使えますか？ A：いいえ、本製品は自動ドアの安全確保専用です。外部からの起動入力により監視を開始する仕組みのため、防犯用途には適しません。
Q：ケーブルが余ったので切ってもいいですか？ A：厳禁です。専用ケーブルは信号のインピーダンスが最適化されており、切断や再接続を行うと感度が変わったり、動作しなくなる原因となります。余った分は丸めて収納してください。
Q：屋外で使用できますか？ A：屋内専用です。雨や雪がセンサー面に付着すると超音波が遮断され、動作不能や故障の原因となります。
Q：センサーヘッドにLEDが付いていませんが、動作確認はどうすればいいですか？ A：本製品は意匠性を重視しヘッド側を小型化しているため、LEDは付いていません。接続しているコントローラー（HZ-C）側のLED表示で確認を行ってください。
Q：床上0.4mを検知しないのはなぜですか？ A：床面のゴミや水たまりの揺れ、微振動による誤検知（ドアが閉まらなくなる現象）を防ぐための安全設計です。0.4mから上の空間で確実に物体を捕捉します。
Q：設置高さが3mある場合は使えますか？ A：規定の取付高さは2.0m〜2.5mです。これを超える場合は、床からの反射波を正しく捉えられず動作が不安定になるため、設置は避けてください。
Q：円形ドアの入り口に設置できますか？ A：はい、円錐状の立体エリアで検知するため、円形ドアなどの複雑な軌道を持つドアの安全監視には非常に適しています。
Q：のれんがかかっているドアでも使えますか？ A：いいえ、風で揺れるのれんは超音波を反射し続け、ドアが閉まらない原因となりますので、のれんや格子ドアのある環境には設置しないでください。
Q：ミラー仕様（HZ-1UM）と通常仕様の違いは何ですか？ A：機能は同じですが、化粧プレートの仕上げが異なります。ミラー仕様は鏡面仕上げになっており、高級感のあるサッシ枠に適しています。
