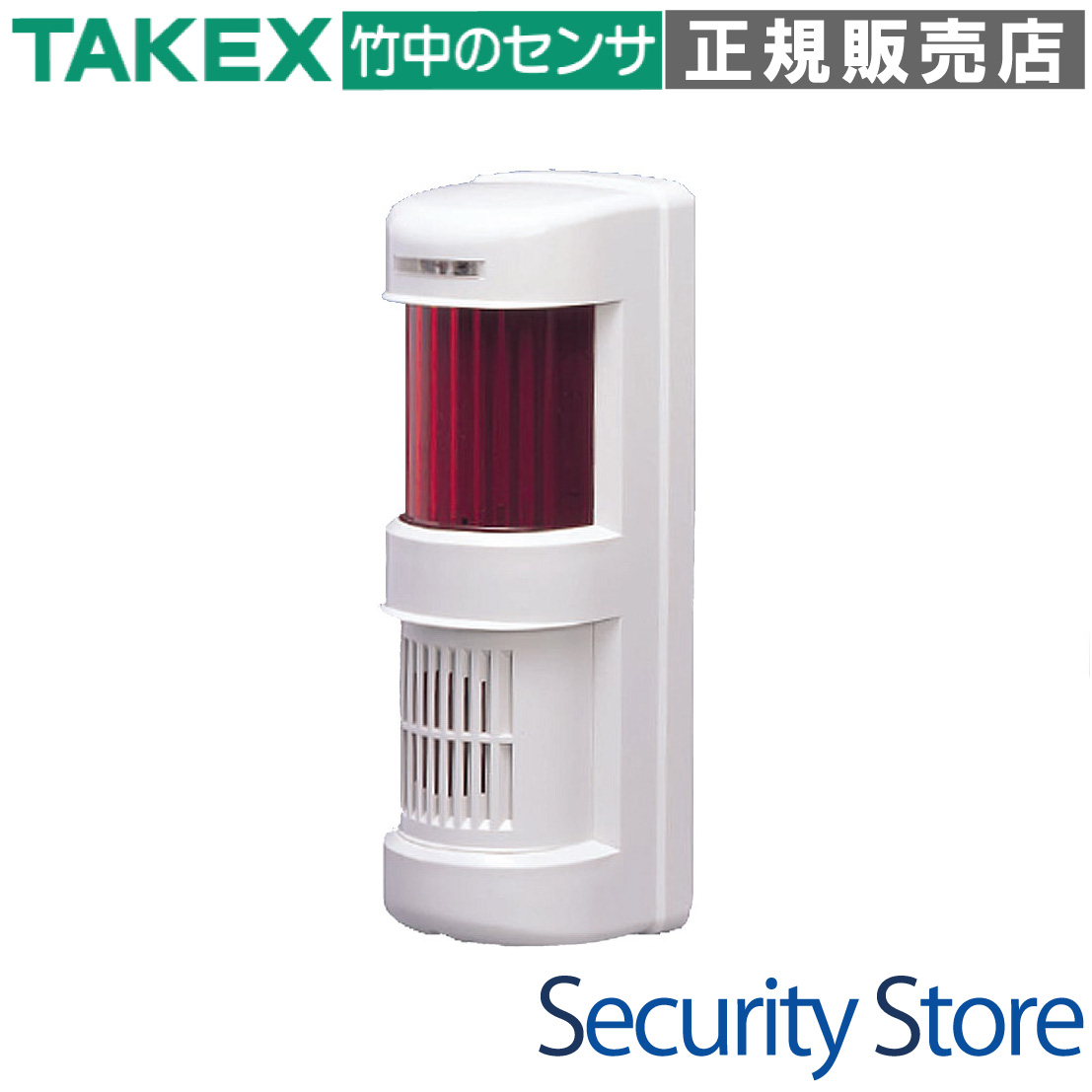

LEDフラッシュライト付音声報知器 DC12V ホワイト強力な閃光と高音質な音声によるダブル報知 [LFV-12V(W)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）音声報知器 LEDフラッシュライト防雨構造 DC12V-24V

LFV-12V(W) LEDフラッシュライト付音声報知器 DC12V ホワイト

LFV-12V(W)は、高輝度LEDによる「強力な閃光」と、クリアな「音声メッセージ」を組み合わせた、BtoB向けの高度な報知・警告デバイスです。侵入警報、案内放送、作業安全の警告など、視覚と聴覚の両面に訴えかけることで、確実な情報の伝達と高い威嚇効果を実現します。

型番： LFV-12V(W)
製品名： LEDフラッシュライト付音声報知器
電源電圧： DC10.5V〜28V
主な用途： 防犯威嚇、異常発生通知、入退出案内、工事現場の安全喚起
設置場所： 屋内・屋外（防雨構造）
報知方式： 高輝度赤色LEDフラッシュ＋ MP3音声合成（4ch対応）

資料ダウンロード

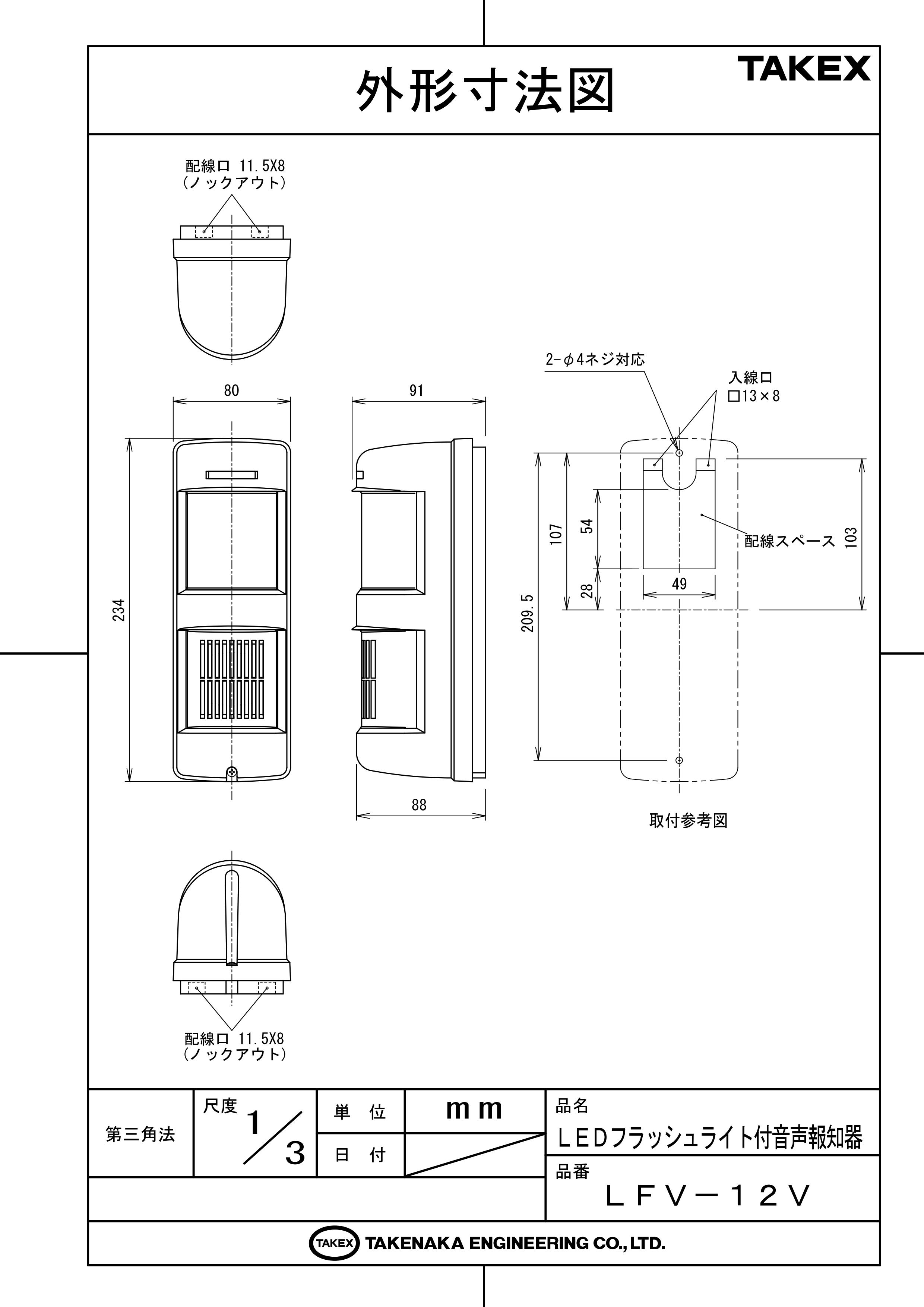

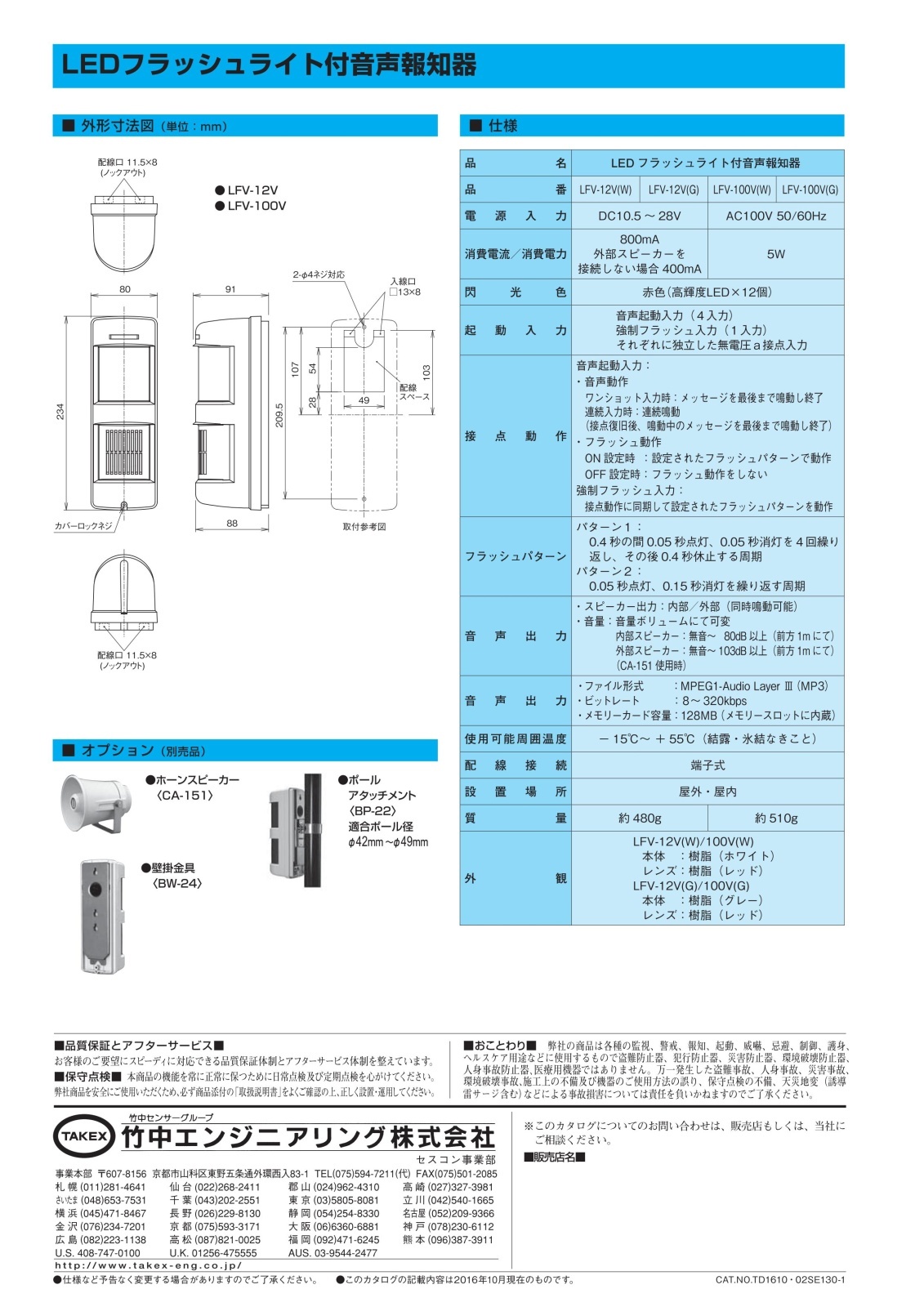

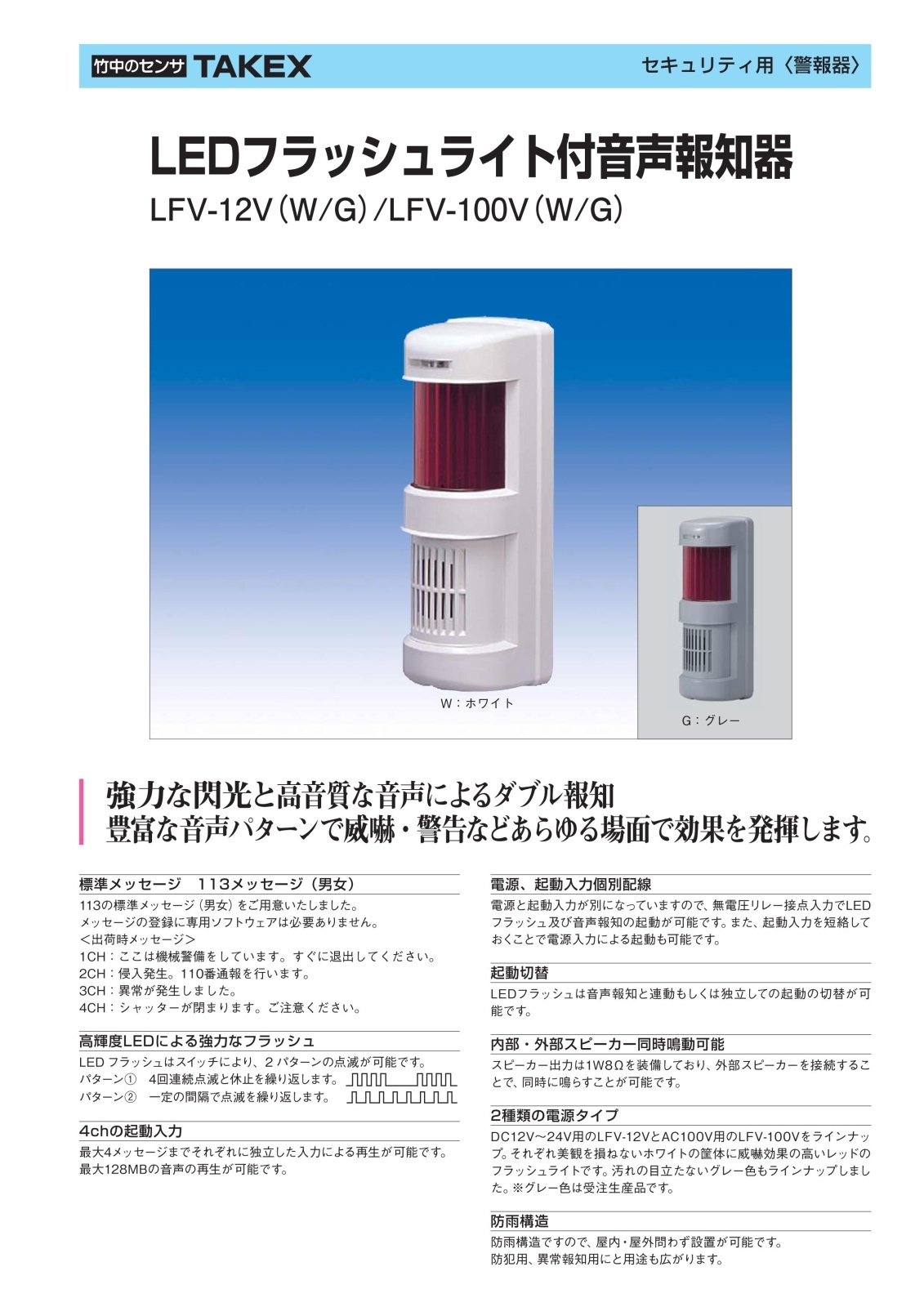

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

重要施設の侵入検知時の威嚇・警告
工事現場や工場内での注意喚起・安全放送
駐車場の満車通知や車両出庫注意
店舗やビルでの案内アナウンス

導入前に確認したいポイント

電源仕様（本機はDC12V〜24V用です）
外部スピーカー増設の有無（音量拡張が可能）
設置向き（防雨維持のため垂直設置が必須）
起動用信号（無電圧a接点出力機器が必要）

特長

113種類の標準メッセージをプリセット

男女あわせて113種類もの豊富な標準メッセージを内蔵。専用のソフトウェアを使用することなく、すぐに現場に合わせた音声運用を開始できます。「侵入発生」「退出してください」「シャッターが閉まります」など、防犯から案内まで幅広くカバーしています。

高輝度LEDによる強力な視覚警告

12個の高輝度赤色LEDを搭載しており、遠方からでも鮮明に視認できるフラッシュを発します。点滅パターンはスイッチ切り替えにより、4回連続点滅のパターン1と、高速点滅のパターン2から選択可能です。

最大4チャンネルの独立した音声再生

4つの起動入力端子（1CH〜4CH）を備えており、入力ごとに異なるメッセージを割り当てることができます。例えば、センサーAが反応したら「警告」、ボタンBが押されたら「案内」といった、1台で複数の報知パターンを使い分けられます。

MP3ファイルによる自由なメッセージ登録

付属の専用メモリーカードにMP3ファイルを保存することで、オリジナルの音声を再生させることが可能です。ビットレート8〜320kbpsに対応しており、現場特有のアナウンスや特注メッセージにも柔軟に対応できます。

外部スピーカー接続で最大103dBの大音量

内蔵スピーカーでも80dB以上の音量を確保していますが、さらに外部スピーカー（別売：CA-151等）を接続することで、前方1mで最大103dB以上の大音量出力が可能です。騒音の激しい工場や広い屋外空間でも確実に声を届けます。

電源と起動入力の個別配線設計

電源入力と起動信号入力が独立しているため、無電圧リレー接点での制御が容易です。また、特定の入力信号がない状態でも、起動入力を短絡しておくことで、電源供給そのものをトリガーとした動作も可能にしています。

防雨構造で屋外設置にも対応

IP相当の防雨構造を採用しており、屋内はもちろん、軒下や屋外壁面への設置が可能です。駐車場や建物の外周警戒など、全天候型の運用をサポートします。

音声とフラッシュの自由な連動設定

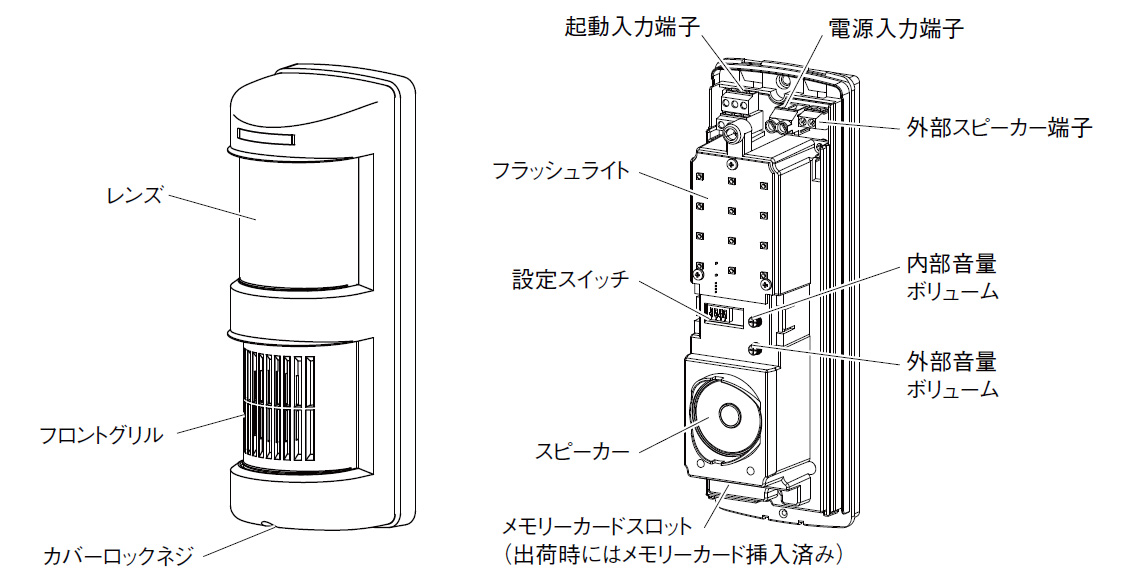

内部のDIPスイッチ設定により、音声鳴動時にフラッシュを連動させるか、あるいは音声のみ、ライトのみ（強制フラッシュ入力使用）を動作させるかを現場の状況に合わせてカスタマイズ可能です。

    選定時に評価したい強み
    多目的性： 標準113メッセージ ＋ 任意MP3再生のハイブリッド仕様。
確実な伝達： 光（LEDフラッシュ）と音（音声）のダブルアクション。
設置自由度： 屋内外対応の防雨仕様と、幅広いDC電源対応。
拡張性： 外部スピーカー接続により、広域への報知も1台でカバー。



施工・設置ガイド

本製品は背面のノックアウトを利用して壁面に固定します。雨水の侵入を防ぐため、設置方向と防水処理が重要です。

確認項目	この製品での考え方
設置方向	必ずレンズ部を上に、スピーカーグリルを下に向けて垂直に取り付けてください。
防水処理	壁面との隙間や入線口周りは、必ずシリコンシール剤などでコーキングしてください。
配線方法	端子台方式を採用。DC12Vモデルは極性に注意して接続してください。
音量調整	内部・外部それぞれにボリュームを搭載。設置環境に合わせて現地で調整可能です。

設定スイッチ（DIPスイッチ）詳細

SW番号	設定項目	OFF（出荷時）	ON
1	フラッシュパターン	パターン1（4回点滅休止）	パターン2（一定間隔点滅）
2	フラッシュ動作設定	音声鳴動中にフラッシュ点滅	フラッシュ連動なし
3	インターバルタイマー	3秒	6秒
4	（未使用）	常にOFF	-

推奨配線距離（LFV-12V使用時）

電線サイズ	DC12V使用時	DC24V使用時
φ0.9mm	50m	400m
φ1.2mm	90m	800m
φ1.6mm	160m	1,500m

トラブルシューティング

現象	原因の可能性	対処法
全く動作しない	電源未投入、または極性の誤り	テスターで電源端子に規定の電圧が来ているか確認してください。
音は出るが光らない	DIPスイッチ設定、または強制入力の誤り	内部DIPスイッチの2番が正しく設定されているか確認してください。
青/赤LEDが点滅	メモリーカードの読み取りエラー	カードが奥まで差し込まれているか、ファイル形式が正しいか確認してください。
音声にノイズが入る	動力線との並走	AC100V等の電源線から配線を離すか、シールド線をご検討ください。

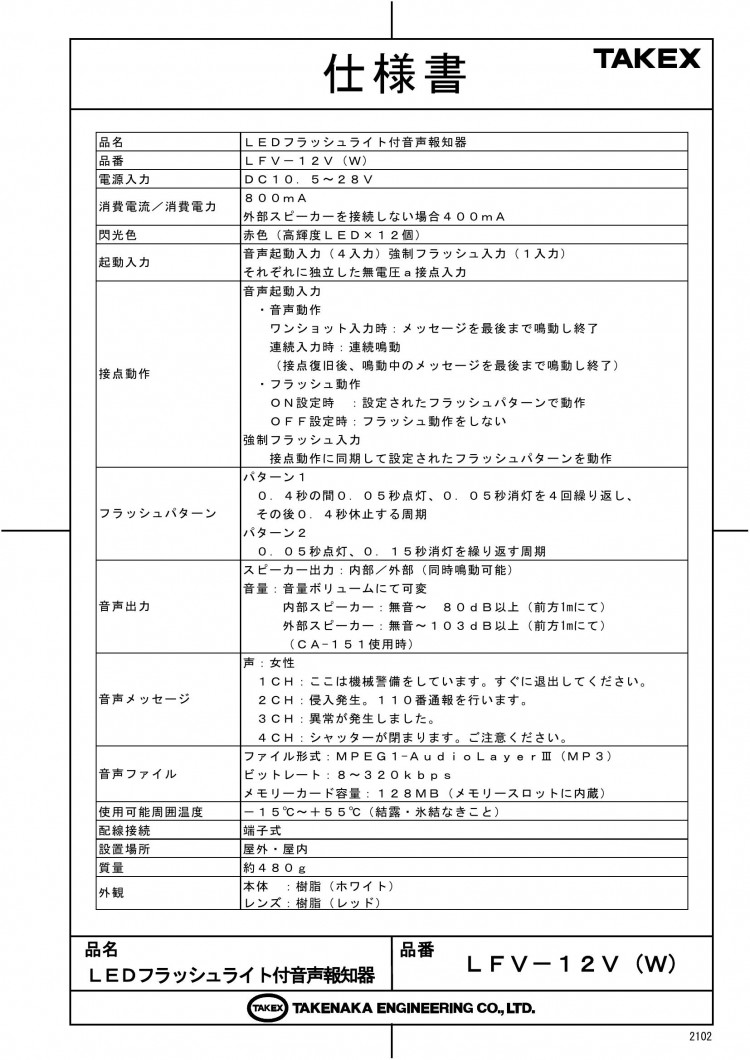

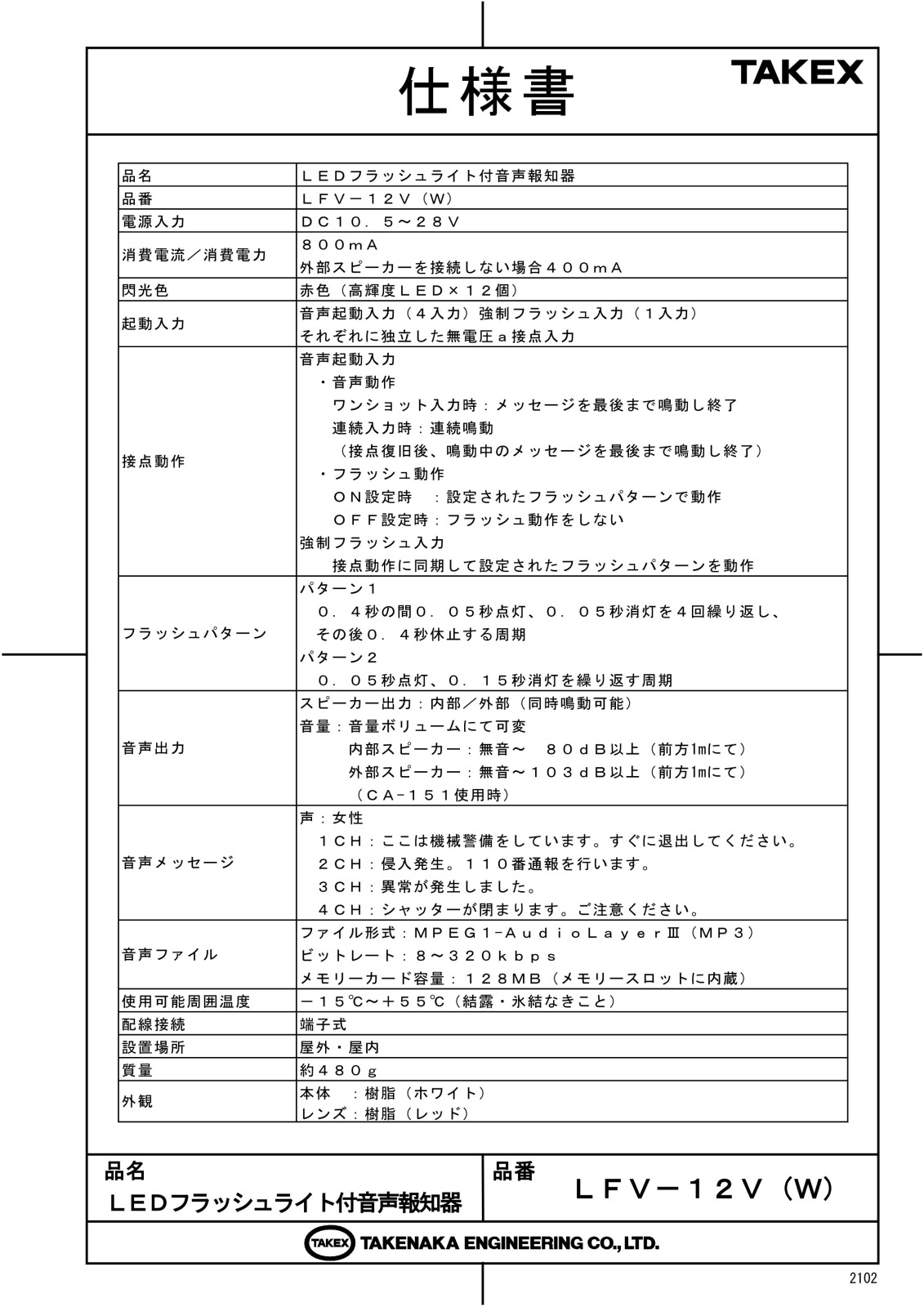

製品仕様

項目	内容
品名	ＬＥＤフラッシュライト付音声報知器
品番	ＬＦＶ－１２Ｖ（Ｗ）
電源入力	ＤＣ１０．５〜２８Ｖ
消費電流／消費電力	８００ｍＡ外部スピーカーを接続しない場合４００ｍＡ
閃光色	赤色（高輝度ＬＥＤ×１２個）
起動入力	音声起動入力（４入力）強制フラッシュ入力（１入力）それぞれに独立した無電圧ａ接点入力
接点動作	音声起動入力：・音声動作ワンショット入力時：メッセージを最後まで鳴動し終了連続入力時：連続鳴動（接点復旧後、鳴動中のメッセージを最後まで鳴動し終了）・フラッシュ動作ＯＮ設定時：設定されたフラッシュパターンで動作ＯＦＦ設定時：フラッシュ動作をしない強制フラッシュ入力：接点動作に同期して設定されたフラッシュパターンを動作
フラッシュパターン	パターン１：０．４秒の間０．０５秒点灯、０．０５秒消灯を４回繰り返し、その後０．４秒休止する周期パターン２：０．０５秒点灯、０．１５秒消灯を繰り返す周期
音声出力	・スピーカー出力：内部／外部（同時鳴動可能）・音量：音量ボリュームにて可変内部スピーカー：無音〜８０ｄＢ以上（前方１ｍにて）外部スピーカー：無音〜１０３ｄＢ以上（前方１ｍにて）（ＣＡ－１５１使用時）
音声データ	・ファイル形式：ＭＰ３・ビットレート：８〜３２０ｋｂｐｓ・メモリーカード容量：１２８ＭＢ（メモリースロットに内蔵）
使用可能周囲温度	－１５℃〜＋５５℃（結露・氷結なきこと）
配線接続	端子式
設置場所	屋内・屋外
質量	約４８０ｇ
外観	本体：樹脂（ホワイト）レンズ：樹脂（レッド）

FAQ

Q：オリジナルの音声を流すことはできますか？ A：はい、可能です。MP3形式の音声ファイルを専用メモリーカードに保存することで、オリジナルのメッセージを再生できます。

Q：屋外に設置しても大丈夫ですか？ A：はい、防雨構造となっておりますので、屋外の壁面等に設置可能です。ただし、逆さまや横向きでの設置は浸水の原因となりますので避けてください。

Q：AC100Vの電源で使えますか？ A：本モデル「LFV-12V」はDC12V〜24V用です。AC100Vが必要な場合は、別モデルの「LFV-100V」をご検討ください。

Q：音量はどのくらいですか？ A：内蔵スピーカーで80dB以上、外部スピーカー接続時には最大103dB以上の出力が可能です。内部ボリュームで調節もできます。

Q：フラッシュライトだけを光らせることはできますか？ A：はい、「強制フラッシュ入力」端子を使用することで、音声を出さずにライトのみを動作させることが可能です。

Q：4つのチャンネルに同時に信号が入ったらどうなりますか？ A：基本的には入力されたチャンネルのメッセージが順次再生されますが、詳細な動作は入力のタイミングに依存します。

Q：メモリーカードは市販のSDカードが使えますか？ A：いいえ、故障や誤動作を防ぐため、必ず製品に付属している専用メモリーカードを使用してください。

Q：録音機能は本体にありますか？ A：本体には録音機能はありません。PC等で作成したMP3ファイルをメモリーカードに書き込んでいただく形になります。

Q：外部スピーカーは何を接続すればいいですか？ A：インピーダンス8Ω、定格出力1W以上のホーンスピーカー（CA-151等）を推奨します。

Q：LEDの点滅パターンは変えられますか？ A：内部のDIPスイッチ1番を操作することで、2種類の点滅パターンから選択いただけます。
