TAKEX（竹中エンジニアリング）ホーン型スピーカー IP65防水防塵屋外対応耐食設計

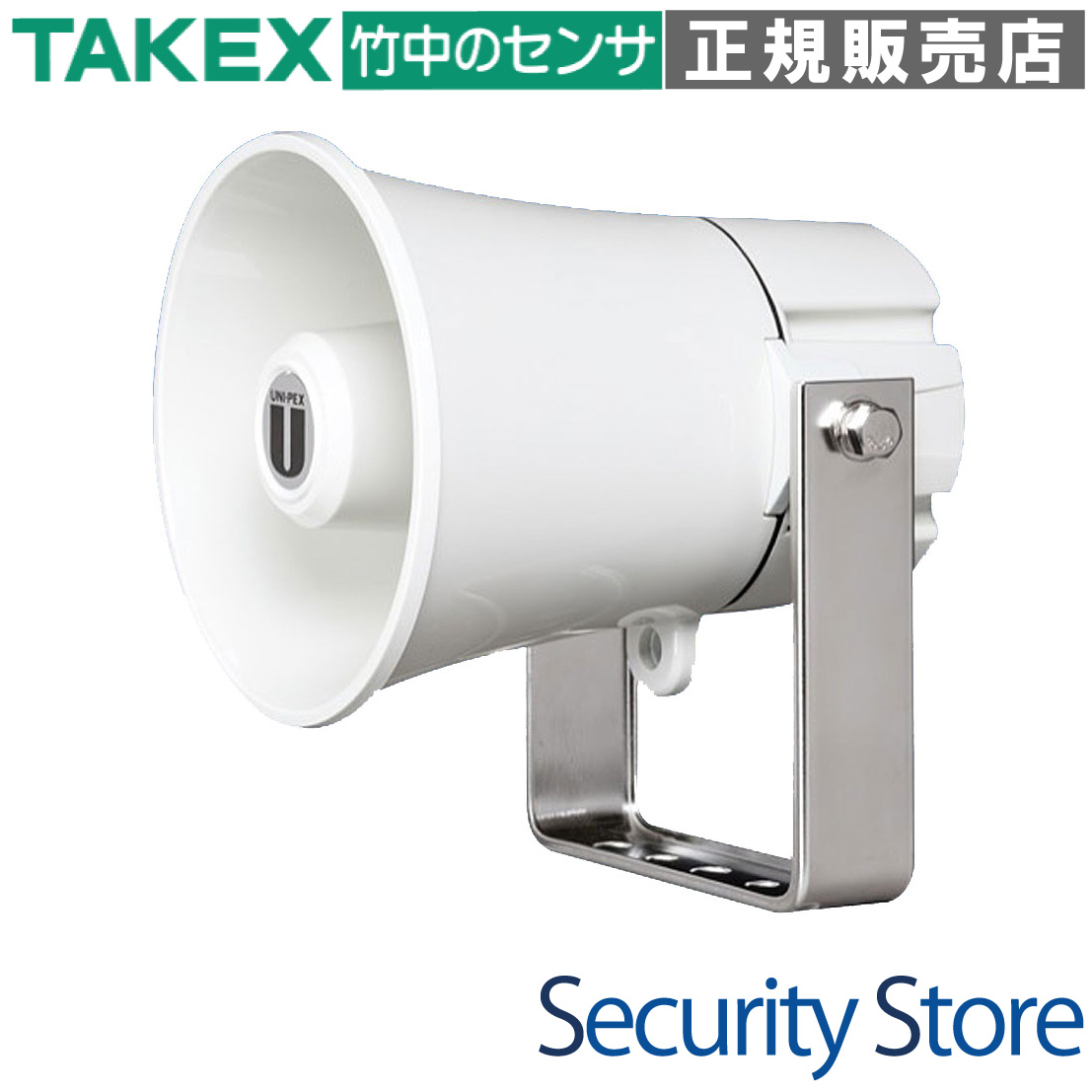

CA-151 ホーン型スピーカー

過酷な屋外環境に耐える、アナウンス本位の高耐久・全天候型セキュリティ用スピーカーです。

CA-151は、優れた耐食性と防滴構造を備えた屋外拡声用のホーンスピーカーです。ステンレス部材の採用や高耐久樹脂ボディにより、塩害の恐れがある場所や雨風に曝される現場でも長期にわたって安定した音響拡声を可能にします。

型番： CA-151
製品名： ホーン型スピーカー
防塵・防水性： IP65準拠
定格入力： 5W
主な用途： 屋外アナウンス、警報拡声、施設案内
設置環境： 屋外（全天候型）、耐振・耐食仕様

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（GIF）

この製品が向いている用途

工場の屋外敷地内への注意喚起アナウンス
駐車場や駐輪場での防犯・警告メッセージ
建設現場や資材置場などの広域拡声
塩害や錆が懸念される沿岸付近の施設

導入前に確認したいポイント

アンプの定格出力（本機は5W/8Ω）
水抜き穴が下向きになる設置場所の確保
高所設置時の落下防止ワイヤの準備
配線接続部の防水処理（自己融着テープ等）

特長

全天候型・耐候性に優れたASA樹脂を採用

ボディ、レフレクター、カバー部分に耐候性に優れたASA樹脂を採用しています。直射日光や雨風にさらされる屋外環境においても、樹脂の劣化を抑え、長期間にわたって外観と機能を維持します。

徹底した錆対策（ステンレス部材の使用）

ブラケットや固定ボルト、ネジ、ワッシャー類には錆に強いSUS304（ステンレス）を使用しています。湿気の多い場所や、塩害の発生しやすい地域での使用でも腐食しにくく、メンテナンス負荷を軽減します。

IP65準拠の高い防水・防塵性能

保護等級IP65に適合しており、粉塵の侵入を完全に防止し、あらゆる方向からの噴流水に耐える構造です。激しい降雨時でも内部への浸水を防ぎ、安定した動作を継続します。

音声が通りやすいクリアな音響設計

フェノール樹脂製振動板を採用することで、高域の伸びが良く、明瞭な音声を遠くまで届けることが可能です。アナウンスや警報など、情報の伝達が重要視される現場に最適です。

設置が容易なU字形・L形ブラケット

取付金具として汎用性の高いU字形ブラケットを装備しています。角度調整が容易で、壁面やポールなど様々な箇所への確実な固定をサポートします。

安全性を考慮した落下防止設計

高所への設置を想定し、落下防止ワイヤを取り付けるための専用開口部を設けています。万が一の固定具破損時に備えた安全対策が可能です。

JIS規格に準拠した信頼の品質

JIS C 5504「ホーンスピーカー」の規格に準拠して設計されています。国内の産業・公共設備で求められる高い品質基準をクリアしており、法人向け案件でも安心して採用いただけます。

    選定時に評価したい強み
    耐久性： ステンレス部材とASA樹脂の組み合わせによる圧倒的な耐食性。
音質： 105dBの高出力音圧レベルで、騒音のある屋外でも確実に音声を伝達。
保護性能： IP65仕様により、激しい雨や砂埃の舞う環境下でも故障リスクを低減。
施工性： 極性管理が容易な2芯コードと、調整しやすいブラケット構造。



施工・設置ガイド

確実な性能発揮と事故防止のため、以下の設置基準を遵守してください。

確認項目	施工・運用の考え方
設置方向	内部結露を排出するため、水抜き穴が必ず下方を向くように固定してください。
配線処理	接続部はショート防止のため、必ず自己融着テープ等で防水処理を施してください。
振動対策	大型ファンやモーターなど、常時激しい振動が発生する場所への設置は避けてください。
落下防止	高所設置時は必ず落下防止ワイヤを別途用意し、本体の開口部と構造体を繋いでください。

配線・端子仕様

本機はパッシブスピーカーです。アンプとの接続には以下のカラーコードを確認してください。

線色	極性	接続先
黒	プラス（+）	アンプのプラス出力端子へ
白	コモン（COM）	アンプのマイナス（COM）端子へ

製品仕様

項目	内容
品名	ホーン型スピーカー
品番	CA-151
定格入力	5W
定格インピーダンス	8Ω
出力音圧レベル	105dB (1W/1m)
再生周波数帯域	400Hz〜8kHz (偏差20dB以内)
指向角度	水平・垂直95°(2kHz -6dB)
取付金具	U字形ブラケット L形
外観	ホーンマウス：樹脂（シルバーグレー）レフレクター：樹脂（シルバーグレー）カバー：樹脂（シルバーグレー）

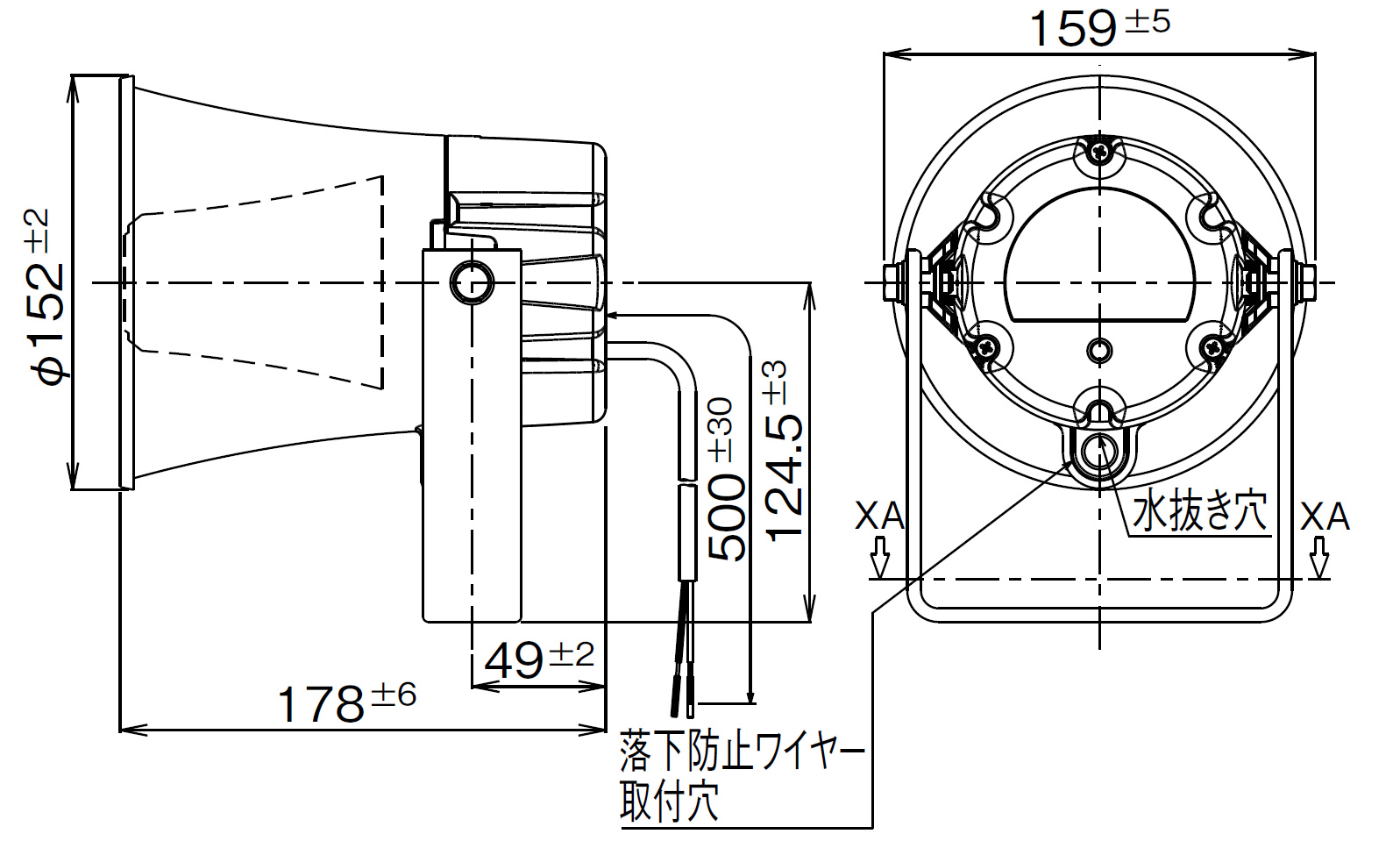

外形寸法	口径φ152mm × 全長178mm
質量	約1.2kg
入力極性	2芯キャプタイヤコード VCTF0.5×2C (+:黒色、COM:白色)
適用規格	JIS C 5504 ホーンスピーカーに準拠
防塵・防水性能	IP65
使用温度範囲	-20℃〜+55℃
付属品	取扱説明書 (保証書付)×1

FAQ

Q：屋外で雨が直接当たる場所に設置しても大丈夫ですか？ A：はい、IP65準拠の防水性能を備えているため、直接雨が当たる屋外環境で使用可能です。

Q：海に近い場所（塩害地域）でも使用できますか？ A：ネジやブラケットにSUS304（ステンレス）を使用しているため錆に強く、塩害の影響を受けやすい場所にも適しています。

Q：ボリューム調整は本体でできますか？ A：いいえ、本製品はパッシブスピーカーですので、音量は接続するアンプ側で調整してください。

Q：並列で複数台接続しても問題ありませんか？ A：可能ですが、インピーダンスの変化に注意してください。アンプの許容インピーダンスを下回らないよう設計が必要です。

Q：水抜き穴はどこにありますか？ A：本体の縁に設けられています。設置時にはこの穴が必ず一番低い位置（下向き）に来るようにしてください。

Q：取付ブラケットは付属していますか？ A：はい、ステンレス製のU字形ブラケットが標準で本体に取り付けられています。

Q：落下防止ワイヤは付属していますか？ A：ワイヤ自体は付属しておりませんので、現場の状況に合わせて別途ご用意ください。取り付け用の穴はございます。

Q：インピーダンスは何オームですか？ A：定格インピーダンスは8Ωです。ローインピーダンス対応のアンプに接続してください。

Q：どのようなアンプと組み合わせれば良いですか？ A：定格入力5W、インピーダンス8Ωに対応したパワーアンプをご使用ください。

Q：配線のプラス・マイナスを逆に繋ぐとどうなりますか？ A：位相が反転します。複数台設置している場合に音が打ち消し合う原因となりますので、黒（+）と白（COM）を正しく接続してください。
