TAKEX（竹中エンジニアリング）シャッターセンサー磁気変調方式バスネット専用端末

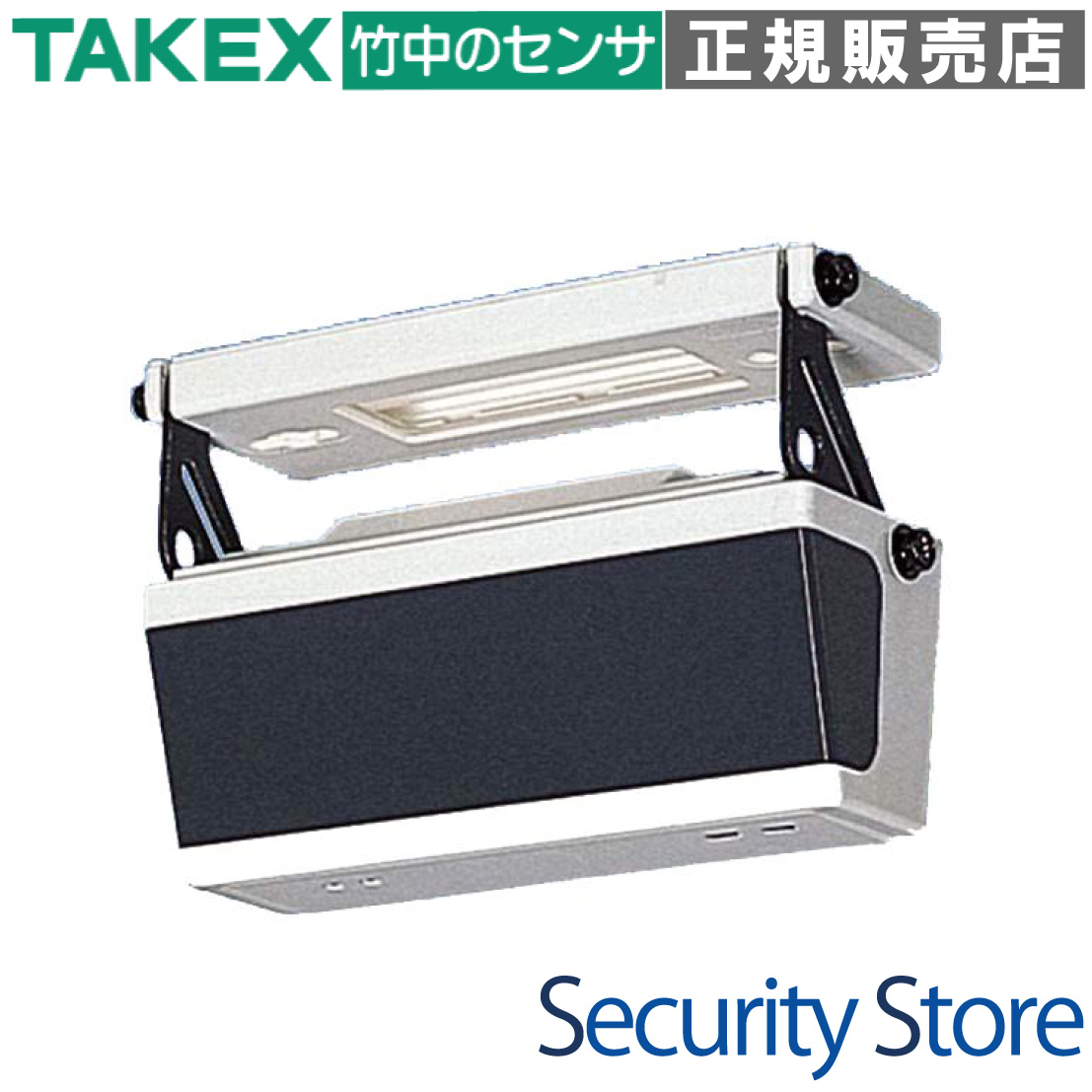

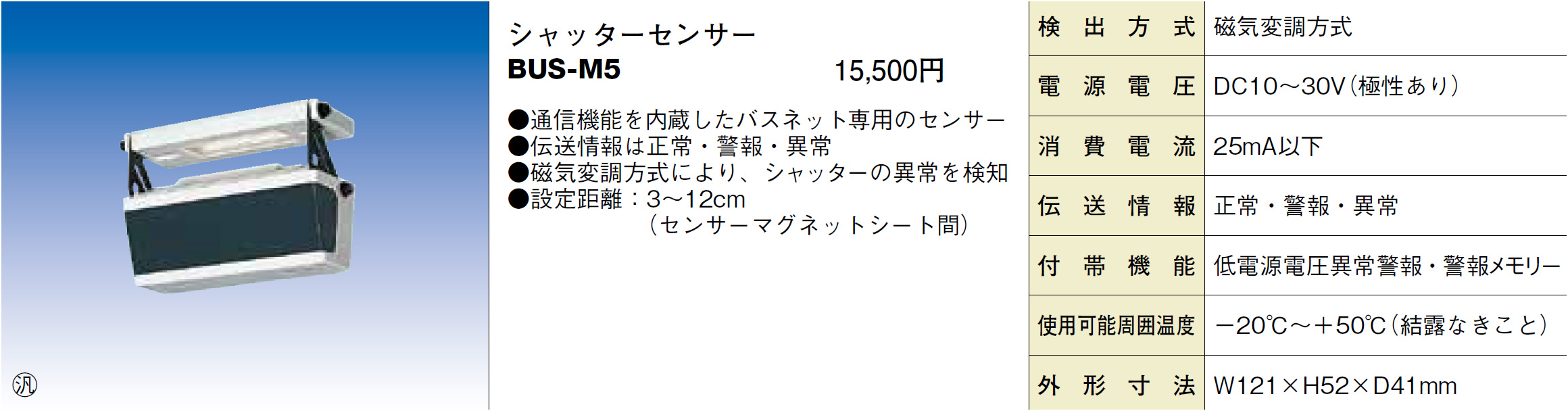

シャッターセンサー BUS-M5（バスネット専用・磁気変調方式）

磁界の変化を高度に監視する磁気変調方式を採用。TAKEXのバスラインシステム「バスネット」に対応した、高信頼・省配線型のシャッター専用防犯センサーです。

型番： BUS-M5
検出方式： 磁気変調方式（シャッターの破壊・こじ開け検知）
伝送方式： バスネット専用（時分割多重伝送）
主な用途： 店舗・倉庫・工場のシャッター監視
設置場所： 屋内（シャッター巻取りケース、鴨居など）
核となる機能： 低電源電圧異常検知、アラームメモリー、4種のLEDインジケーター

資料ダウンロード

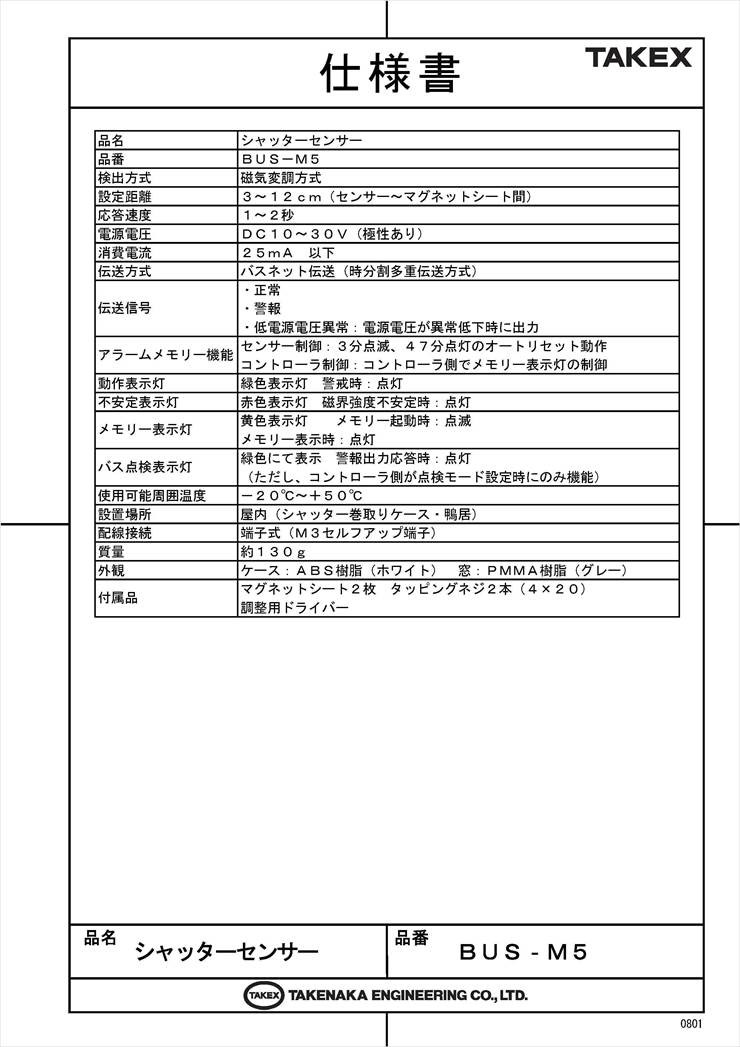

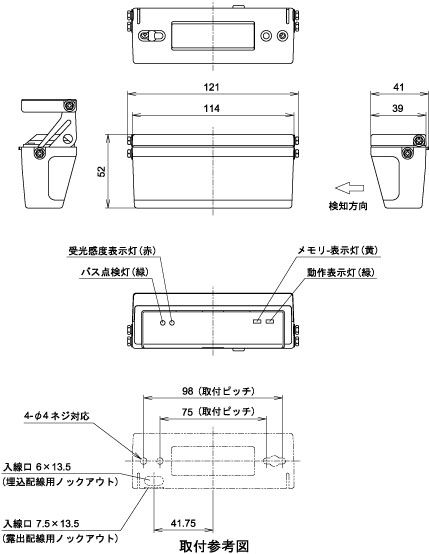

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

バスネットシステムを導入済みの施設
店舗、テナント、倉庫等の大型シャッター監視
配線本数を抑えたい大規模な防犯システム
破壊や磁石による不正解除を防ぎたい高セキュリティ現場

導入前に確認したいポイント

TAKEX バスネット専用コントローラが必要です
屋内専用です（屋外・水濡れ厳禁）
周囲3cm以内に鉄板等の強磁性体がないこと
設置距離は3〜12cmの範囲内であること

特長

高精度な「磁気変調方式」による高度な検知

単なる近接スイッチとは異なり、センサーと専用マグネットシート間の磁界の変化を精密に監視します。シャッターが物理的にこじ開けられたり破壊されたりした際の磁界の変動を、1〜2秒の応答速度で確実に捉え、アラームを出力します。

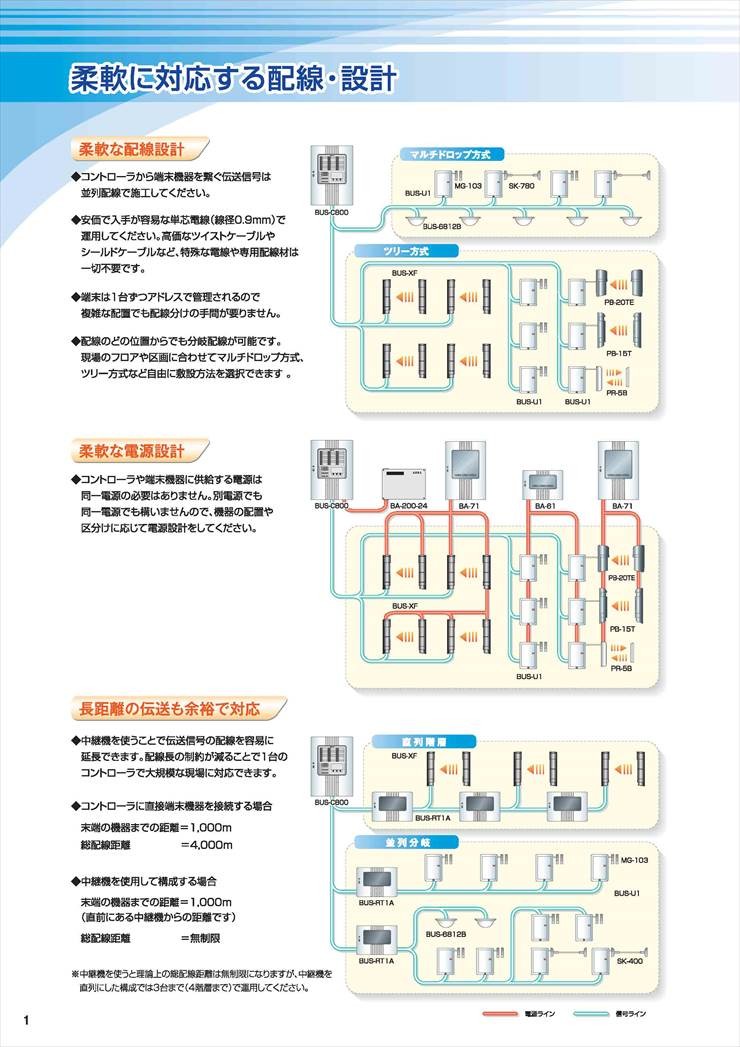

バスラインシステム「バスネット」への完全対応

通信機能を内蔵したバスネット専用端末器です。時分割多重伝送方式により、電源と通信信号を共通のバスラインで伝送可能。配線自由度が極めて高く、スター型やツリー型など現場のレイアウトに合わせた効率的な施工を実現します。

運用を止まらせない「自己診断機能」

電源電圧の異常低下を監視する低電源電圧異常警報機能を搭載しています。配線距離による電圧降下や電源装置の不具合を早期に検知し、コントローラへ異常情報を送信するため、トラブルの未然防止に寄与します。

メンテナンス性を向上させる4つのLEDインジケーター

動作表示（緑）、不安定表示（赤）、メモリー表示（黄）、点検表示（緑）の計4つのLEDを搭載。特に「不安定表示灯」は磁界強度が限界点にあることを警告するため、施工時や経年変化によるズレを迅速に把握できます。

2つの制御モードを選択できるアラームメモリー

発報したセンサーを特定するメモリー機能を備えています。現地で即座に確認できる「センサー制御モード」と、コントローラ側で一括管理・解除後に確認する「コントローラ制御モード」を現場の運用に合わせて選択可能です。

フレキシブルな設置を可能にするアーム設計

センサー本体には高さや角度を調整できるアームが備わっており、シャッター巻取りケースや鴨居の形状に合わせて最適な位置に固定できます。また、マグネットシートは2枚使用し、スラットの動きに合わせた確実な検知をサポートします。

    選定時に評価したい強み
    省配線設計： バスライン1系統で多数のセンサーを効率的に接続可能。
詳細な情報伝送： 「正常」「警報」だけでなく「低電源電圧異常」まで把握可能。
施工支援ツール： 磁界強度の不安定さを赤色LEDで可視化し、調整ミスを防止。
高信頼性： 磁気変調方式により、外乱や不正な磁気干渉に強い設計。



施工・設置ガイド

磁気を扱うセンサーのため、物理的な設置条件が性能に直結します。特に周囲の金属環境に注意してください。

確認項目	BUS-M5 での推奨条件・規定
設置距離	センサー検知窓〜マグネットシート間を 3〜12cm に設定してください。
周囲金属の影響	検知面の 3cm以内に鉄板などの強磁性体を配置しないでください。
マグネットの固定	2枚を隣接するスラットに貼付。ネジ止め時はドリルで下穴をあけてください。
アドレス設定	DIPスイッチで 1〜（コントローラ上限）の固有アドレスを設定。※0は使用不可。

LED表示と動作状態

LED名称	色	点灯・挙動の意味
動作表示灯	緑	点灯：警戒状態（正常に磁界を検知中） / 消灯：非警戒・発報状態
不安定表示灯	赤	点灯：磁界強度が不安定（距離や周囲金属の影響） ※再調整が必要です
メモリー表示灯	黄	点滅：発報から3分間（センサー制御時） / 点灯：メモリー保持中
点検表示灯	緑	点灯：点検モード時に警報出力に応答。正常な通信を証明します

製品仕様

項目	内容
品番	BUS-M5
検出方式	磁気変調方式
設定距離	3〜12cm (センサー〜マグネットシート間)
応答速度	1〜2秒
電源電圧	DC10〜30V (極性あり)
消費電流	25mA以下
伝送方式	バスネット伝送 (時分割多重伝送方式)
伝送信号	●正常、●警報、●低電源電圧異常（電源電圧異常低下時に出力）
アラームメモリー機能	センサー制御：3分点滅、47分点灯のオートリセット動作コントローラ制御：コントローラ側で制御
動作表示灯	緑色表示灯：警戒時点灯
不安定表示灯	赤色表示灯：磁界強度不安定時点灯
メモリー表示灯	黄色表示灯：メモリー起動時点滅、メモリー表示時点灯
点検表示灯	緑色表示灯：警報出力応答時点灯（点検モード時のみ）
使用可能周囲温度	-20℃〜+50℃ (結露なきこと)
設置場所	屋内 (シャッター巻取りケース・鴨居)
配線接続	端子式 (M3セルフアップ端子)
質量	約130g
外観	ケース：樹脂(ホワイト)、窓：樹脂(グレー)
付属品	タッピングネジφ4×20mm(2本)、マグネットシート(2枚)、調整用ドライバー

FAQ

Q：バスネット以外のシステム（一般的な接点入力）に接続できますか？ A：いいえ、本製品は「バスネット」専用の端末器であり、通信信号を送出する仕様です。一般的な無電圧接点入力のシステムには直接接続できません。

Q：センサーとマグネットの推奨距離はどのくらいですか？ A：3cmから12cmの範囲内で設置してください。これより遠いと反応せず、近すぎると磁界が飽和して不安定表示灯が点灯する場合があります。

Q：不安定表示灯（赤）が点灯しっぱなしになる原因は何ですか？ A：主に「設置距離が不適切」「センサー周囲3cm以内に鉄板などの金属がある」「感度ボリュームの調整不足」の3点が考えられます。

Q：アドレス設定（DIPスイッチ）を「0」のまま使えますか？ A：いいえ、アドレス0では信号が伝送されません。必ず1以上の重複しない番号をバイナリ計算で設定してください。

Q：屋外のシャッターにも設置できますか？ A：本製品は屋内専用です。シャッター巻取りケースの内部や、雨の当たらない鴨居部分に設置してください。

Q：配線はどのようなケーブルを使用すべきですか？ A：線径 φ0.9mm（断面積 0.64mm2）のケーブルを推奨します。電源電圧や接続台数により、最長配線距離が変わりますので設計時にご確認ください。

Q：感度調整にはどのドライバーを使えばよいですか？ A：必ず付属の調整用ドライバー、または市販の「非磁性体ドライバー」を使用してください。磁気を帯びたドライバーは正確な調整の妨げになります。

Q：低電源電圧異常が出た場合、何を確認すればよいですか？ A：センサー端子間の電圧を測定してください。配線が長すぎるための電圧降下、あるいは電源ユニットの故障が疑われます（DC10〜30Vが必要です）。

Q：メモリー表示灯が点滅していますが、故障ですか？ A：故障ではありません。センサー制御モードの場合、発報後3分間は点滅して履歴を通知します。その後点灯に変わります。

Q：メンテナンスで掃除する際の注意点はありますか？ A：柔らかい布で水拭きしてください。シンナーやベンジンなどの有機溶剤を使用すると、樹脂ケースの変形や割れの原因となりますので絶対に使用しないでください。
