シャッターセンサー 磁気変調式 TAKEX 竹中エンジニアリング [SH-M5]

シャッターセンサー 磁気変調式 TAKEX 竹中エンジニアリング [SH-M5]

販売価格: 会員のみ販売

商品詳細

TAKEX シャッターセンサー 防犯センサー 磁気変調方式 アラームメモリー搭載

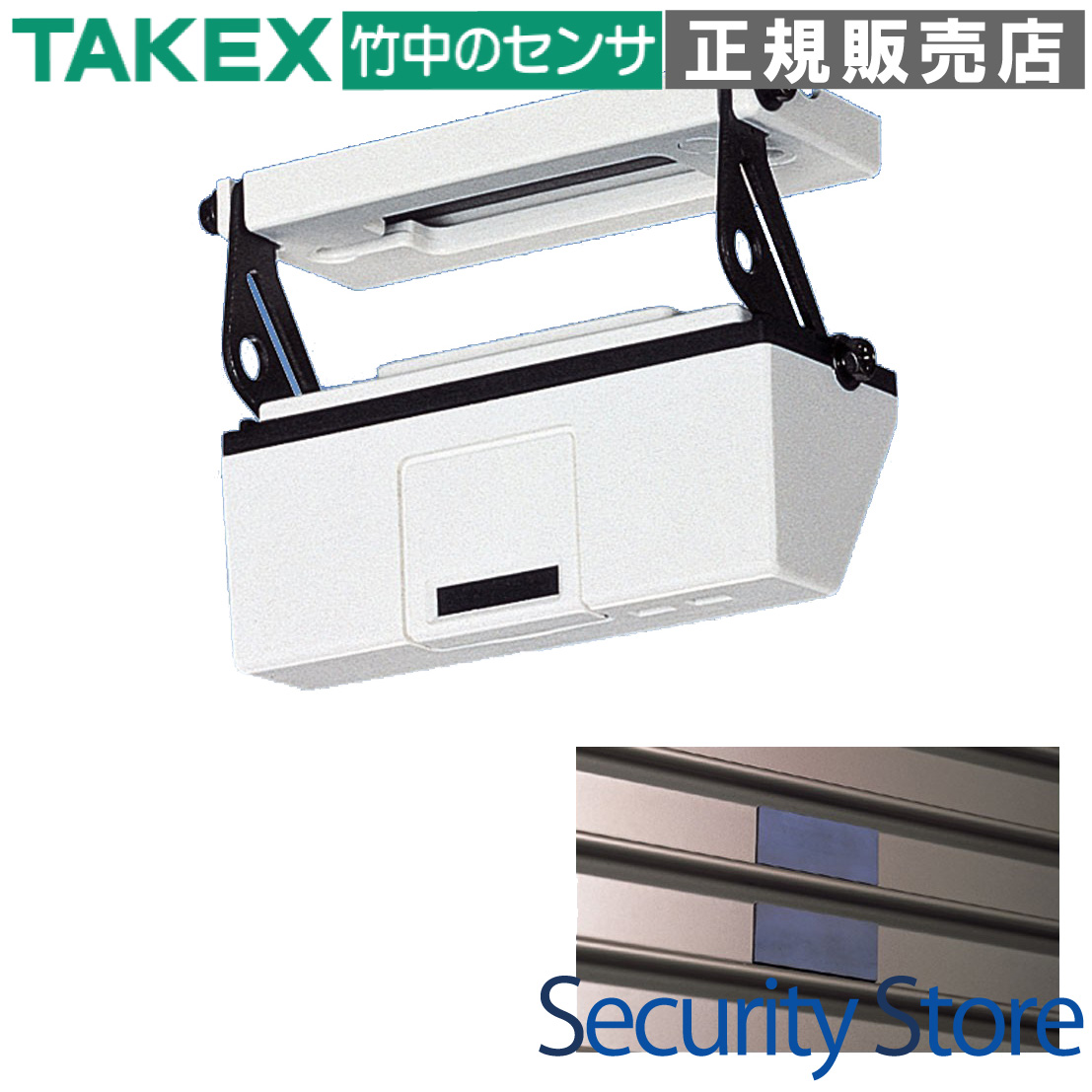

シャッターセンサー SH-M5 磁気変調式

SH-M5は、高度な磁気変調方式を採用し、外部環境の影響を極限まで排除したプロ仕様のシャッターセンサーです。

シャッターのこじ開けや破壊を確実に検知するだけでなく、発報箇所を一目で特定できるアラームメモリー機能を搭載。独自の耐ノイズ設計と特殊マグネットシートにより、厳しい現場環境下でも安定した防犯性能を発揮します。

  • 型番： SH-M5
  • 製品名： シャッターセンサー 磁気変調式
  • 検知方式： 磁気変調方式（リードスイッチレス）
  • 設定距離： 3cm 〜 12cm
  • 主な用途： 店舗、倉庫、ガレージ等のシャッター監視
  • 電源： DC10V 〜 30V（無極性）

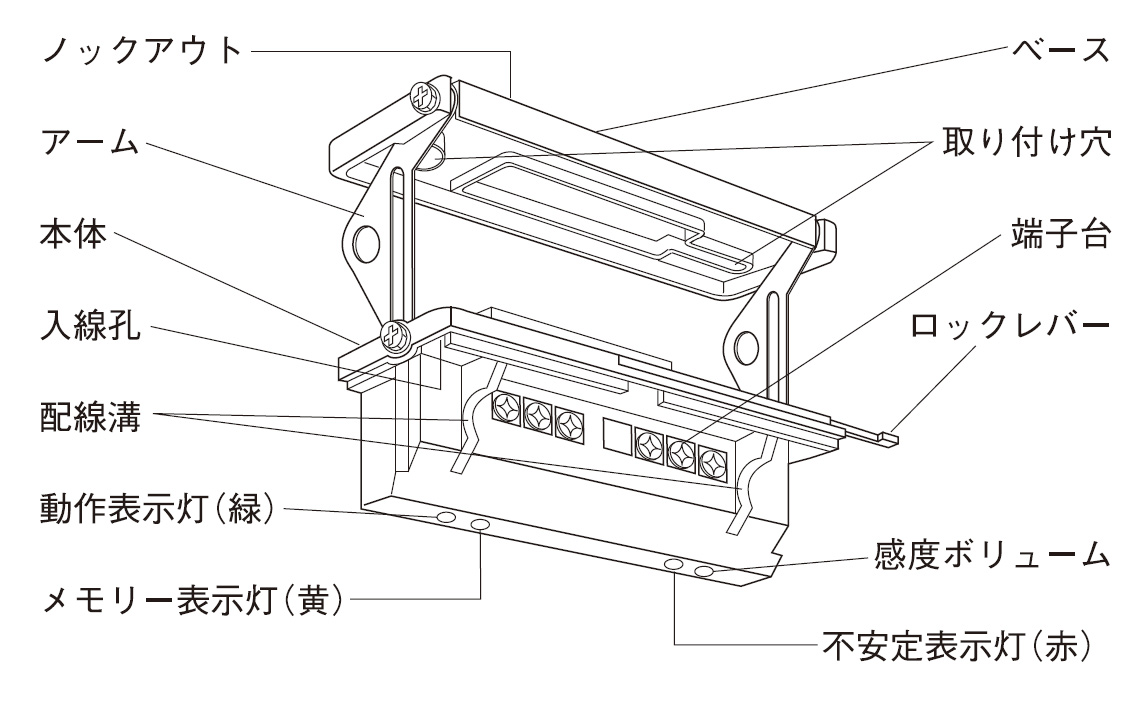

シャッターセンサー SH-M5 磁気変調式

資料ダウンロード

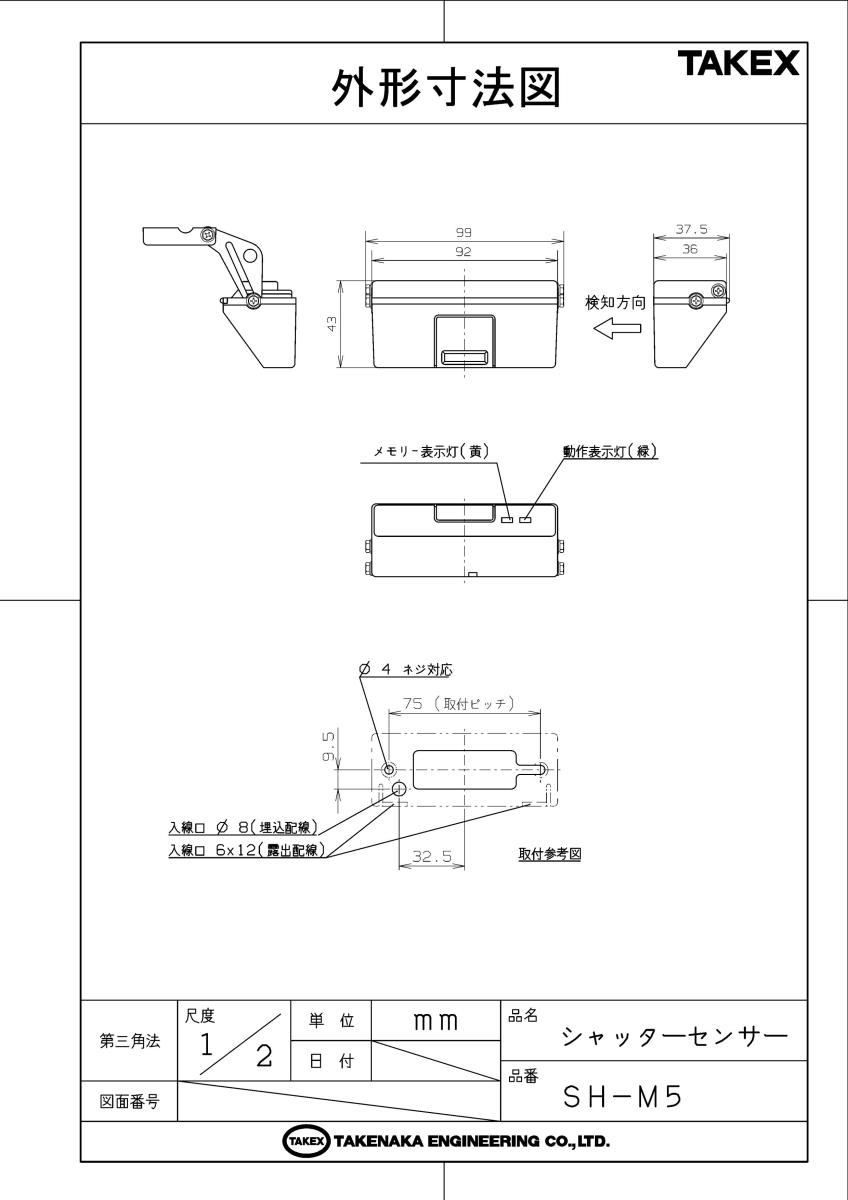

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗・テナントのシャッター防犯
  • 物流倉庫や工場の大型シャッター監視
  • ガレージ・車庫の不法侵入対策
  • 寒冷地や湿気の多い環境での設置
  • 複数台を1回線で管理するシステム

導入前に確認したいポイント

  • 設置距離が3〜12cmの範囲内か
  • 周囲3cm以内に強磁性体（鉄板等）がないか
  • 電源電圧がDC10-30Vの範囲内か
  • 施工時に付属の調整用ドライバーがあるか
  • マグネットシートの貼り付けスペース

特長

高精度な「磁気変調方式」による高い信頼性

単純な磁石の吸着を利用するリードスイッチ方式とは異なり、磁気変調回路によって磁界の変動を検知します。これにより、外部からの不正な磁石による無効化操作を防ぎ、より高いセキュリティレベルを実現します。

一目で発報箇所がわかるアラームメモリー機能

センサーが発報すると、内蔵タイマーによりメモリー表示灯が3分間点滅後、47分間点灯し続けます。同一回線に複数台のセンサーを接続している場合でも、どのシャッターで異常が発生したかを瞬時に特定できるため、保守・点検作業がスムーズになります。

過酷な外部環境に左右されない全天候型設計

磁気変調式のため、光や汚れの影響を受けません。クモや蛾などの小動物、ほこり、結露、氷結、外乱光などの影響を全く受けないため、寒冷地から高温多湿な場所まで、安定した動作が可能です。

現場での設置・調整を容易にする内蔵アーム

本体に内蔵されたアームにより、センサーとマグネットシート間の距離や高さを自在に調節できます。シャッターの構造に合わせて最適なポジションで固定できるため、施工の柔軟性が大幅に向上しています。

シャッター特有の挙動を考慮した誤報低減設計

シャッターの風によるガタツキなどで一時的に磁界が不安定になった場合でも、内蔵の遅延回路（1〜2秒）によって誤作動を防止。現場の実態に即したアルゴリズムで、安定した監視を実現します。

高耐久・高保磁力の特殊マグネットシート

磁力の経年変化が極めて少なく、耐候性に優れた特殊シートを採用。柔軟性があるため曲面への貼り付けも可能で、シャッタースラットからの脱落や劣化の心配がなく、長期間にわたって安定した検知性能を維持します。

保守・点検をサポートする不安定表示灯

磁力感度が境界値まで低下した際や、マグネットシートの位置がズレた場合に「不安定表示灯（赤LED）」が点灯。トラブルが起こる前にメンテナンス時期を知らせる親切設計です。

耐ノイズ性能を極めた独自の回路設計

独自の回路および機構設計により、電波ノイズや電気的ノイズに対する高い耐性を備えています。電気機器の多い工場内や通信環境の近くでも、ノイズによる誤報のリスクを最小限に抑えています。

選定時に評価したい強み

  • 確実な検知： 3〜12cmの広範囲な検知距離でガタつきに強い。
  • メンテナンス性： メモリー表示と不安定表示でトラブルを迅速把握。
  • 施工性： 無極性電源と調整自在アームで配線・取付ミスを低減。
  • 耐久性： 磁力低下の少ない特殊シートと防滴構造で長寿命。

施工・設置ガイド

本機はシャッター巻取りケースや鴨居に設置し、シャッター側の適切な位置にマグネットシートを貼付して使用します。

確認項目 SH-M5での考え方

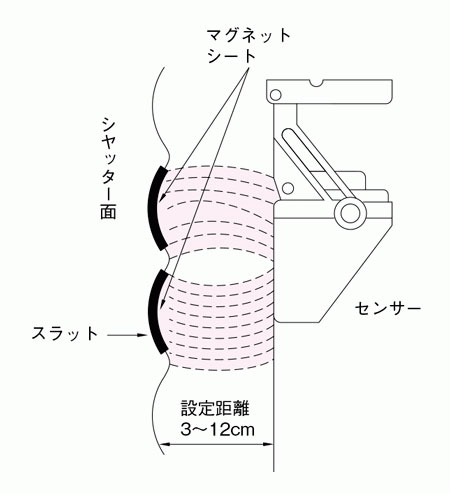

設置距離 センサー検知面からマグネットシートまで3〜12cmの範囲。
強磁性体の影響 検知窓から周囲3cm以内には鉄板等を近づけないこと。
感度調整 付属のプラスチック製ドライバーを使用（金属製は磁気に干渉するため不可）。
メモリー設定 不要な場合はメモリー端子を電源（-）に短絡してオフに可能。

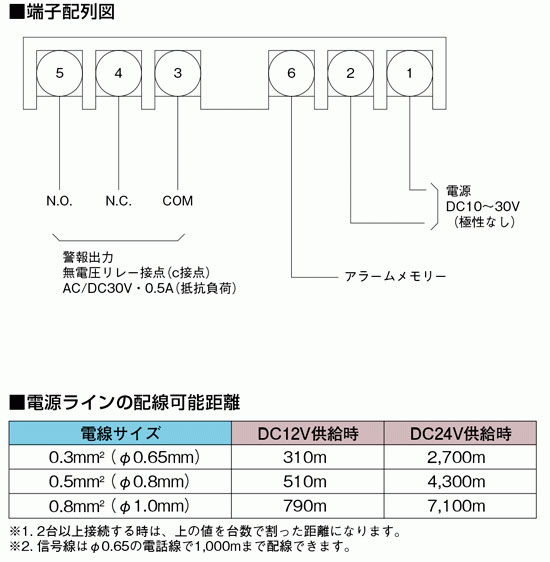

配線・端子仕様

端子番号 名称 内容
1 - 2 電源入力 DC10V 〜 30V（極性なし）
3 接点（COM） 無電圧リレー共通端子
4 接点（NC） 正常時閉・警報時開（b接点相当）
5 接点（NO） 正常時開・警報時閉（a接点相当）
6 メモリー信号 メモリー機能を使用する場合に結線

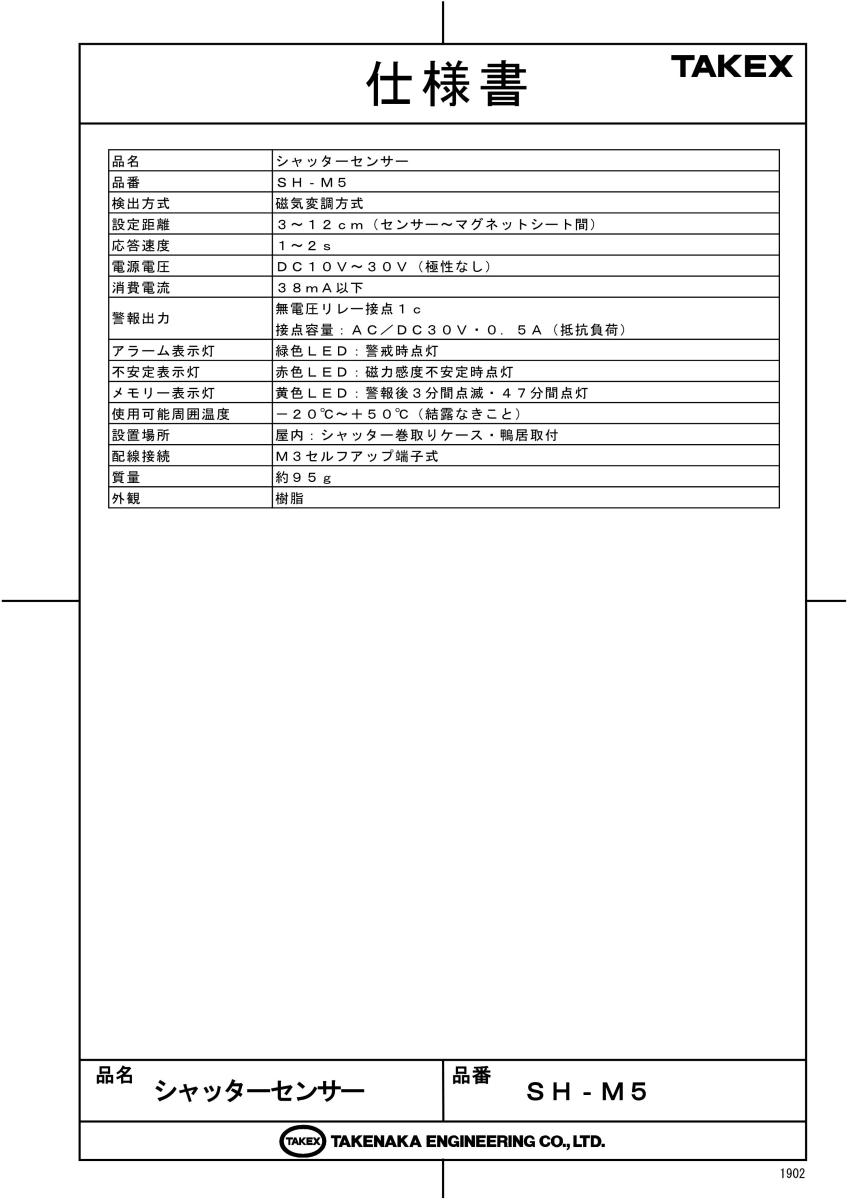

製品仕様

項目 内容
品番 SH-M5
検出方式 磁気変調方式
設定距離 3〜12cm（センサー〜マグネットシート間）
検知応答時間 1〜2秒（固定）
電源電圧 DC10V〜30V（極性なし）
消費電流 38mA以下
警報出力 無電圧リレー接点（c接点）
接点容量：AC/DC30V・0.5A（抵抗負荷）
アラーム表示灯 緑色LED：警戒時点灯、警報時消灯
不安定表示灯 赤色LED：磁力感度不安定時点灯
メモリー表示灯 黄色LED：警報後3分間点滅・47分間点灯
使用可能周囲温度 -20℃〜+50℃（結露なきこと）
設置場所 屋内：シャッター巻取りケース・鴨居取付
配線接続 M3セルフアップ端子式
質量 約95g（本体のみ）
外観 ABS樹脂（ホワイト）

FAQ

Q：磁気変調方式とは何ですか？ A：一般的なリードスイッチ式と異なり、磁界の変動を電子回路で検知する方式です。外部からの強力な磁石による不正操作（警報が出ないようにする工作）に強く、信頼性が高いのが特長です。
Q：シャッターのガタつきで誤報が出ることはありませんか？ A：1〜2秒の検知応答時間を設けた遅延回路を内蔵しているため、風による一時的なガタつきでの誤作動を大幅に低減しています。
Q：電源のプラスマイナス（極性）はありますか？ A：いいえ、無極性タイプですので、DC10V〜30Vの範囲内であれば極性を気にせず配線いただけます。
Q：赤いLED（不安定表示灯）が点灯してしまいました。 A：磁力強度が低下しているサインです。センサーとマグネットシートの距離が離れすぎていないか、または位置がズレていないかを確認し、感度ボリュームを再調整してください。
Q：アラームメモリー機能の表示はどのように消えますか？ A：内蔵タイマーにより、合計50分（3分点滅＋47分点灯）経過すると自動的に消灯します。
Q：マグネットシートは1枚でいいですか？ A：規定の性能を発揮するため、必ず付属のマグネットシートを2枚重ねて使用してください。
Q：金属製のドライバーで調整しても大丈夫ですか？ A：金属製ドライバーは磁気回路に干渉し、正確な感度調整ができません。必ず製品付属のプラスチック製ドライバーを使用してください。
Q：結露しやすい場所でも使えますか？ A：使用周囲温度範囲は-20℃〜+50℃で、防滴構造を採用していますが、結露が恒常的に発生する環境では内部腐食の原因となるため注意が必要です。
Q：複数のセンサーを1回線につなげた場合、どこが反応したか分かりますか？ A：はい、本機のアラームメモリー機能（黄LED表示）により、どのセンサーが動作したか一目で特定可能です。
Q：屋外に直接露出する場所に設置できますか？ A：本製品は「屋内用」です。シャッター巻取りケース内や鴨居など、直接雨がかからない場所に設置してください。
