スティックセンサー 780mm ホワイト TAKEX 竹中エンジニアリング [SK-780(W)]

スティックセンサー 780mm ホワイト TAKEX 竹中エンジニアリング [SK-780(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX / 竹中エンジニアリング 窓用侵入センサー 機械的検知方式 ホワイト 電源不要

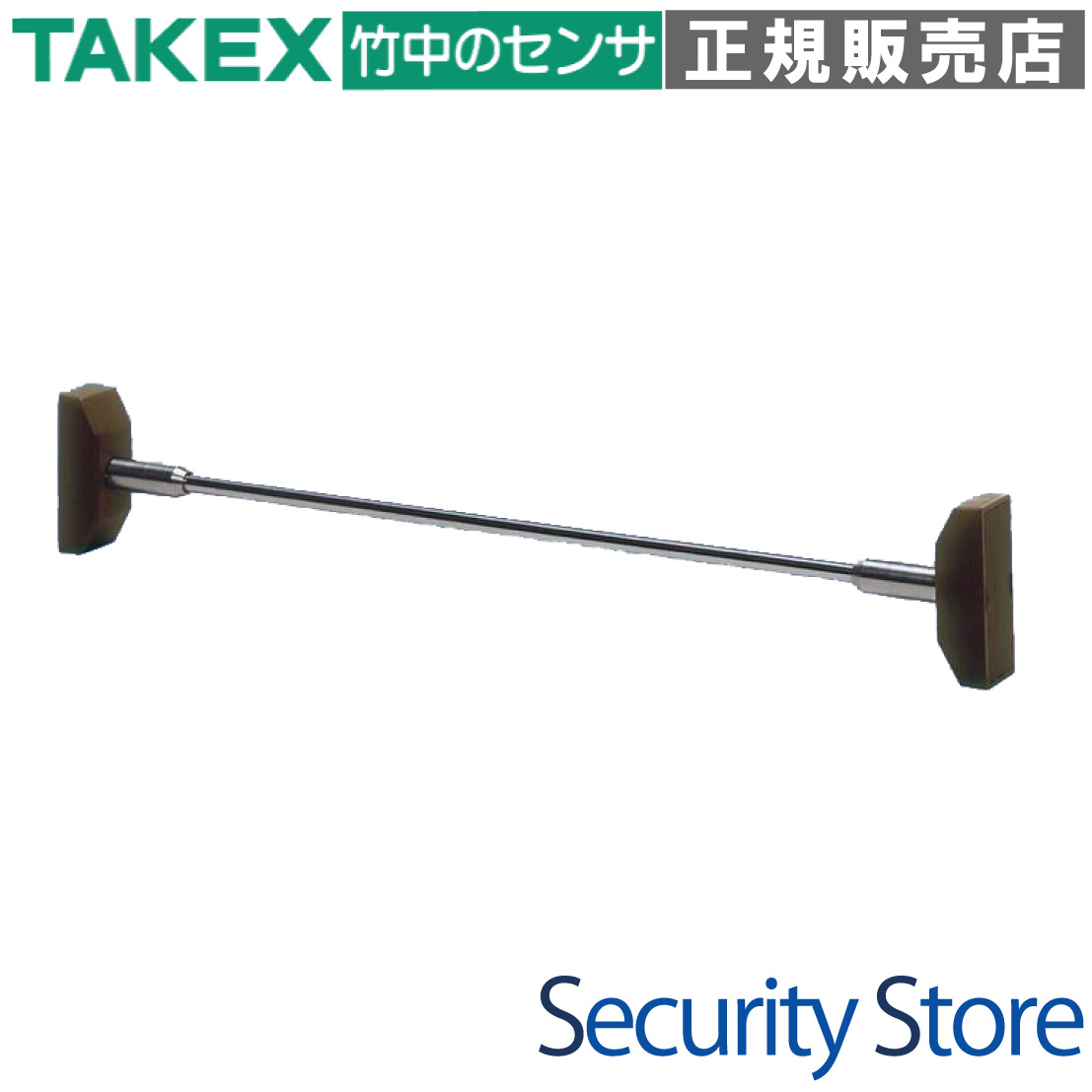

SK-780(W) スティックセンサー 780mm ホワイト

ジャロジー窓やフィックス窓の防犯に最適な、物理的障壁を兼ね備えた高信頼性スティックセンサーです。侵入者がステンレス製のポールを外すことで検知信号を出力し、機械的な有無を直接検知するため誤報が極めて少ない設計です。

  • 型番： SK-780(W)
  • 製品名： スティックセンサー 780mm ホワイト
  • 検知方式： 機械的インターロック方式（ステンレスポール脱落検知）
  • 主な用途： ジャロジー窓、フィックス窓、開き窓の侵入監視
  • 電源： 不要（無電圧b接点出力）
  • 取付幅： 740mm 〜 780mm（切断により短縮調整可能）

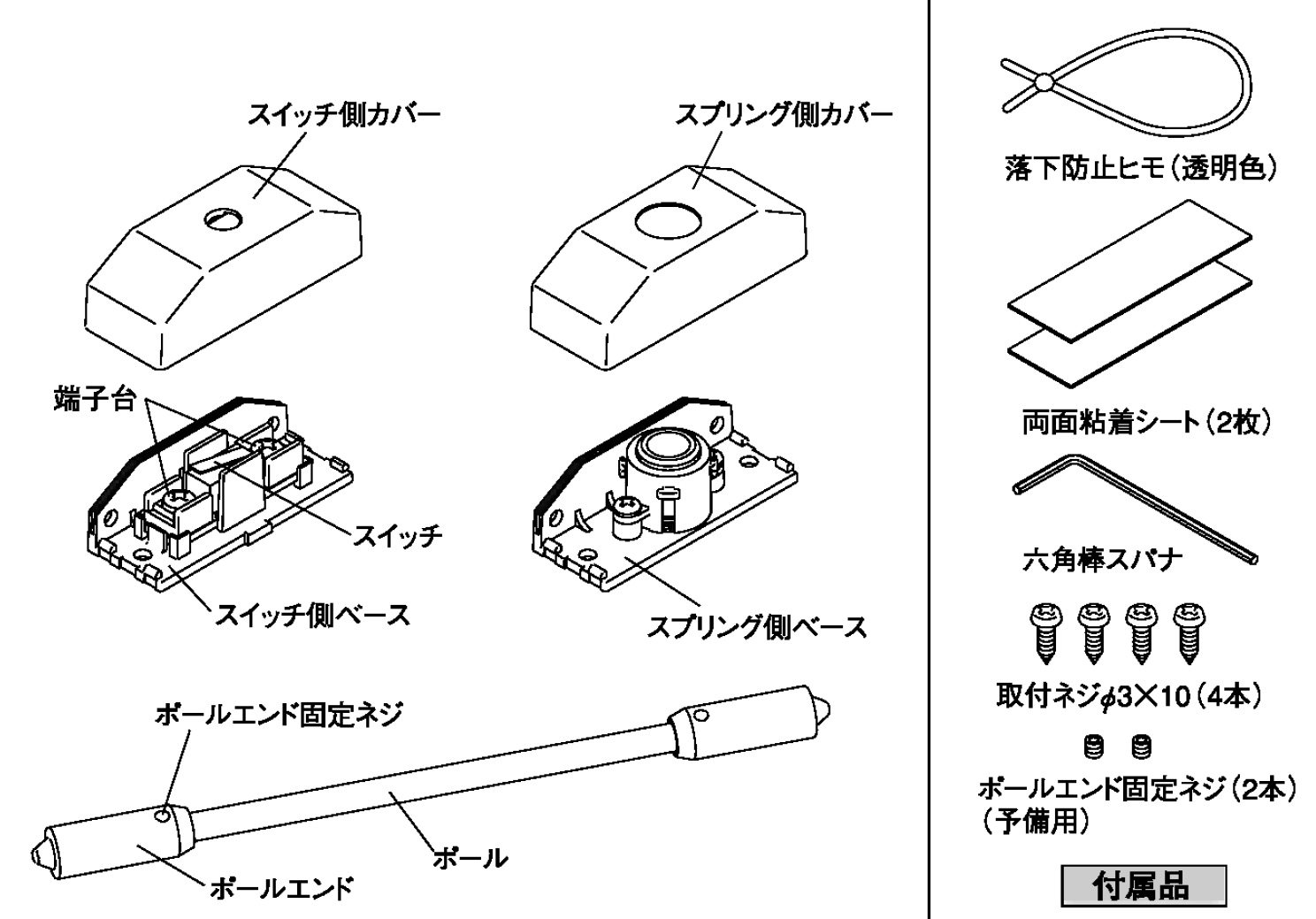

SK-780(W) スティックセンサー 780mm ホワイト 製品画像

資料ダウンロード

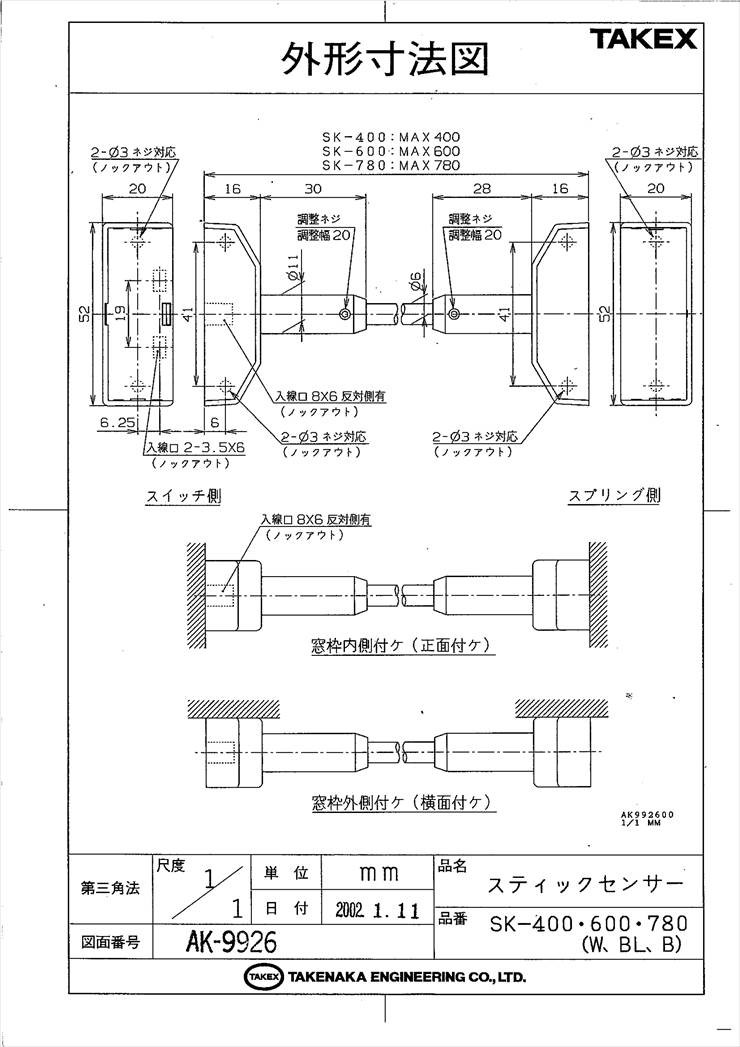

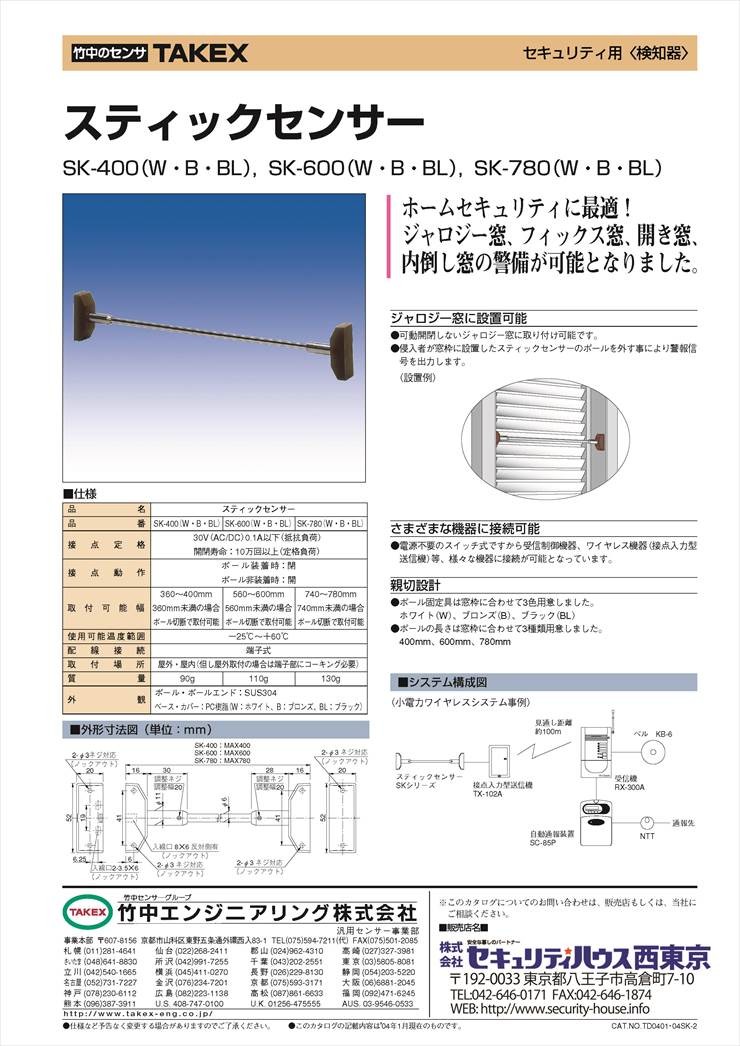

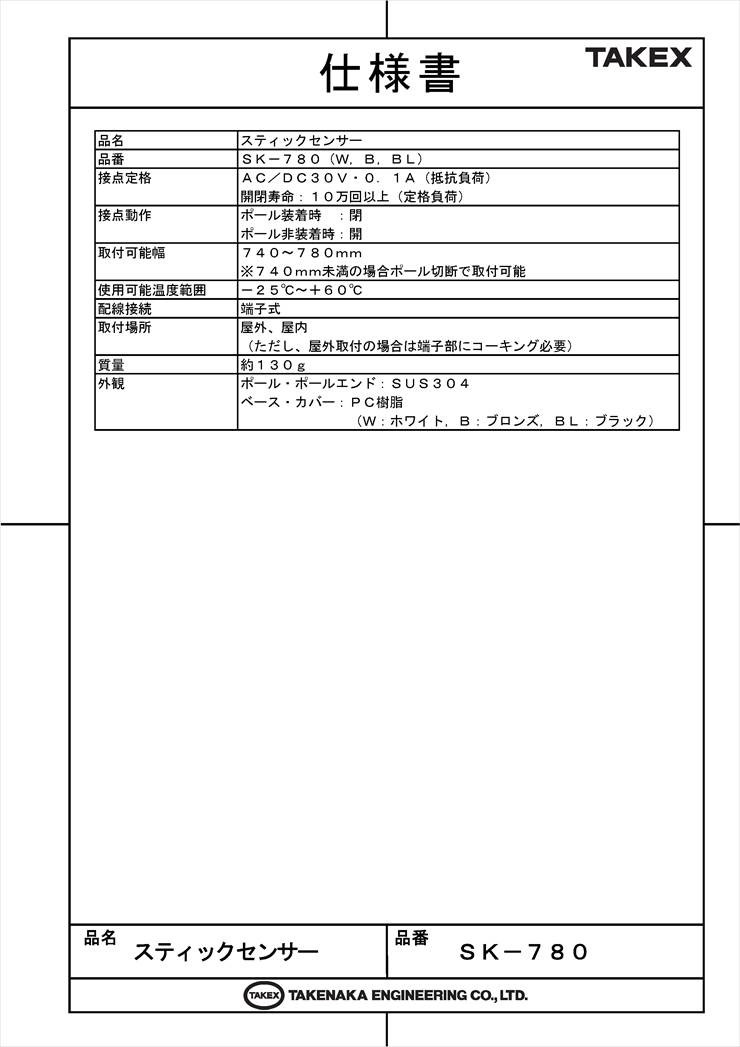

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • ジャロジー窓（ルーバー窓）の一括監視
  • フィックス窓のガラス破壊侵入対策
  • 開き窓、内倒し窓の開閉監視
  • 電源確保が困難な場所の窓防犯
  • 物理的なバリケード効果を求める現場

導入前に確認したいポイント

  • 取付有効幅が740〜780mm以内か（未満なら切断が必要）
  • 窓枠にベースを固定できる強度が確保されているか
  • 屋外設置時は端子部のコーキング処理が可能か
  • 接続先機器が無電圧b接点入力に対応しているか

特長

ジャロジー窓への最適な適応性

従来のマグネットセンサーでは対応が難しかった、複数の羽根状ガラスを持つジャロジー窓において、ポールを貫通させるように配置することで一括監視が可能です。可動しないジャロジー窓の警備に特化した設計となっています。

物理的障壁と検知の二重構造

本製品は単なる検知器ではなく、直径約6mmのステンレス製ポール自体が侵入者に対する「物理的障壁（バリケード）」として機能します。侵入者が屋内へ入るためにはポールを外す必要があり、その動作を確実に検知して発報します。

電源不要のメカニカル設計

電源供給を必要としないスイッチ式（無電圧b接点）を採用しているため、受信制御機器、ワイヤレス送信機、汎用型バスラインシステムなど、メーカーを問わず多様な機器に容易に接続できます。

機械的インターロック方式による高信頼性

ポールの「機械的な有無」をスイッチベース内のレバーで直接監視します。光電方式や超音波方式のように外乱光やノイズの影響を受けにくく、誤報のリスクを最小限に抑えた確実な検知を実現します。

窓の形状を選ばない汎用性

ジャロジー窓以外にも、フィックス窓（固定窓）、開き窓、内倒し窓、外倒し窓、回転窓など、さまざまな窓形式に対応可能です。窓の開閉軌道に干渉しない位置にポールを配置することで、幅広い環境で防犯性能を発揮します。

施工性を考慮した親切設計

ポール固定具（ベース）は窓枠の色に合わせてホワイト(W)、ブロンズ(B)、ブラック(BL)の3色が用意されており、本モデルはホワイト(W)窓枠に馴染む色合いです。ベース固定はネジ止めに加え、状況に応じて両面粘着シートの使用も可能です。

高品質なステンレスポールと微調整機能

ポールには耐食性に優れたSUS304ステンレスを採用。ポールエンドの調整ネジにより、各側最大20mm（両側計40mm）の長さを微調整できるため、現場の施工精度に合わせた正確な設置が可能です。

選定時に評価したい強み

  • 確実な検知： 物理的に外さない限り侵入できない構造が検知漏れを防ぎます。
  • コストパフォーマンス： 電源工事が不要なため、導入コストを大幅に抑制可能です。
  • 耐久性： ステンレス製ポールと樹脂製ベースにより、過酷な環境でも長期運用が可能です。
  • 柔軟なサイズ変更： 740mm未満の窓枠に対しても、現場でのポール切断で柔軟に対応できます。

施工・設置ガイド

設置の際は、スイッチベースとスプリングベースが水平・垂直に対向するように位置を決めます。ポールの長さは、ベース間取付幅（Wmm）に対して「L = W - 30mm」となるように調整するのが標準です。

工程・項目 施工のポイント
ベースの固定 窓枠外側に設置する場合は、必ず付属の取付ネジで強固に固定してください。
屋外施工時の防水 屋外取付時は端子配線部にコーキング処理を施してください。スイッチレバー部への付着は厳禁です。
ポール長さ調整 ポールエンドの固定ネジ（六角穴付き）で調整幅を活用し、適正なテンションがかかるようにします。
落下防止策 万が一のポール脱落に備え、付属の「落下防止ヒモ」を必ず装着してください。

製品仕様

項目 内容
品名 スティックセンサー
品番 SK-780(W)
接点定格 AC/DC 30V・0.1A (抵抗負荷)
開閉寿命 10万回以上 (定格負荷時)
接点動作 ポール装着時：閉（ショート） / ポール非装着時：開（オープン）
取付可能幅 740mm 〜 780mm（740mm未満の場合はポール切断にて対応可能）
使用可能温度範囲 -25℃ 〜 +60℃
配線接続方式 セルフアップ端子式
取付場所 屋内・屋外（屋外の場合は端子部コーキング必須）
質量 約130g
材質（ポール・ポールエンド） ステンレス (SUS304)
材質（ベース・カバー） PC樹脂（ホワイト）

FAQ

Q：電源は必要ですか？ A：いいえ、必要ありません。本製品はポールの有無によって接点が切り替わる無電圧b接点出力のスイッチ式ですので、電源配線は不要です。
Q：窓枠が740mmより狭い場合でも設置できますか？ A：はい、設置可能です。ステンレスポールを金鋸やグラインダーで切断することで、短い幅にも対応できます。切断寸法は「取付幅 - (40mm〜50mm)」を目安にしてください。
Q：屋外に取り付けても大丈夫ですか？ A：可能です。ただし、端子台の配線接続部には必ずコーキング処理を行ってください。スイッチレバーの可動部にはコーキングが付かないよう注意が必要です。
Q：どのような窓に適していますか？ A：特にジャロジー窓（ルーバー窓）や、ガラス破壊を検知したいフィックス窓に最適です。その他、開き窓や内倒し窓などにも幅広く利用いただけます。
Q：ポールの長さ調整はどのように行いますか？ A：ポールの両端にあるポールエンドをスライドさせ、付属の六角棒スパナで固定ネジを締めることで調整できます。片側最大20mmの調整幅があります。
Q：検知信号はどのような状態で出力されますか？ A：ポールが装着されている正常時は「閉（ショート）」、ポールが外れたり切断されたりすると「開（オープン）」となり、アラーム信号が出力されます。
Q：ポールは錆びませんか？ A：ポールには高品質なステンレス（SUS304）を採用しており、耐食性に優れています。ただし、塩害地域などでは定期的な点検をお勧めします。
Q：落雷による故障の心配はありますか？ A：電子回路を持たない機械的スイッチ構造のため、電気的な故障のリスクは極めて低いです。
Q：配線に使用する推奨電線は何ですか？ A：0.3mm2 〜 0.5mm2 程度の多芯ケーブルを推奨します。セルフアップ端子式ですので、結線も容易です。
Q：万が一ポールが外れたとき、階下に落下しませんか？ A：製品には「落下防止ヒモ」が付属しています。施工時にヒモを装着することで、ポール脱落時の落下や窓ガラスへの直撃を防ぐことができます。
