スティックセンサー 780mm ブラウン TAKEX 竹中エンジニアリング [SK-780(B)]

Q: センサーの電源は必要ですか？

いいえ、電源は不要です。ポールがスイッチを押すことで接点を閉じる機械式スイッチとして動作するため、通電は不要です。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリング(TAKEX) スティックセンサー窓防犯物理的検知

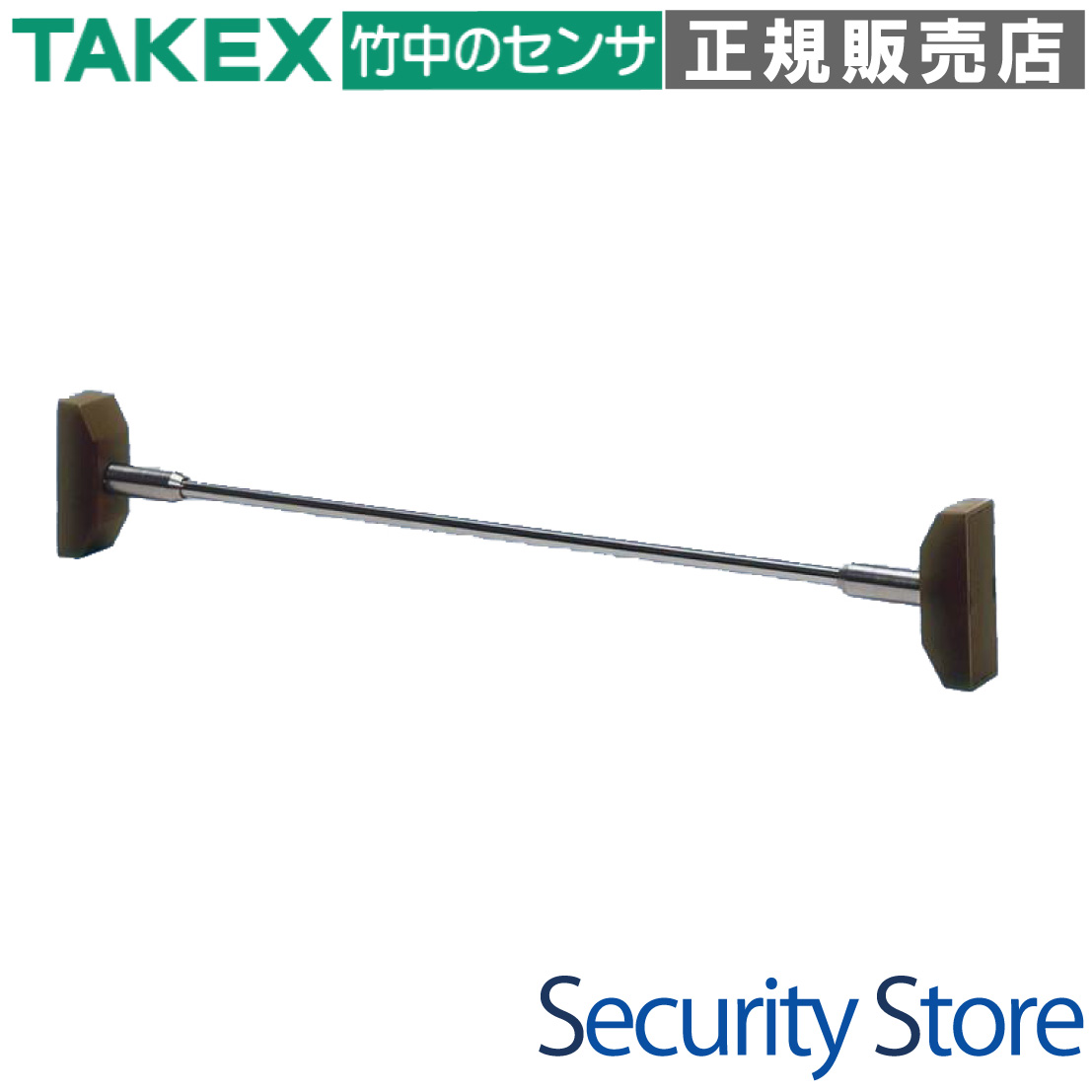

SK-780(B) スティックセンサー 780mm ブラウン

ジャロジー窓やフィックス窓など、従来のセンサーでは保護が難しかった開口部に最適な物理検知センサーです。ステンレス製ポール自体が物理的な障壁として機能し、侵入者がポールを外すことで即座に警報を出力します。

型番： SK-780(B)
製品名： スティックセンサー 780mm ブラウン
検知方式： 機械的インターロック方式（スイッチ式）
主な用途： ジャロジー窓、フィックス窓、開き窓の警備、物理的障壁
設置場所： 屋内・屋外（屋外時は要コーキング）
電源： 不要（無電圧接点出力）

資料ダウンロード

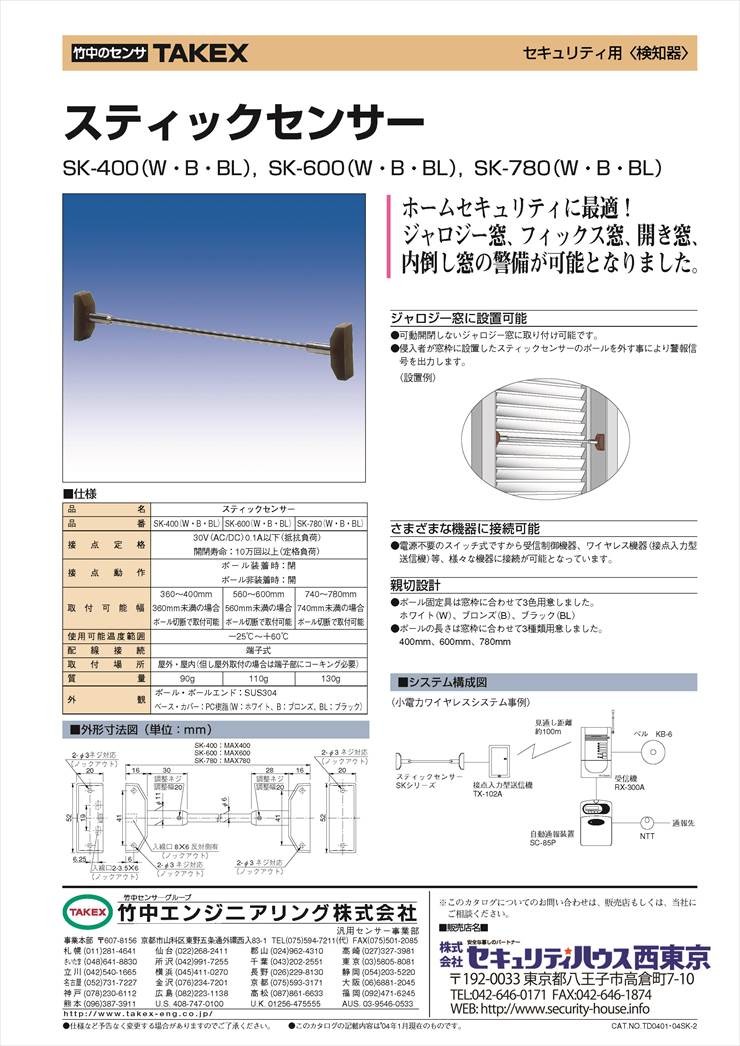

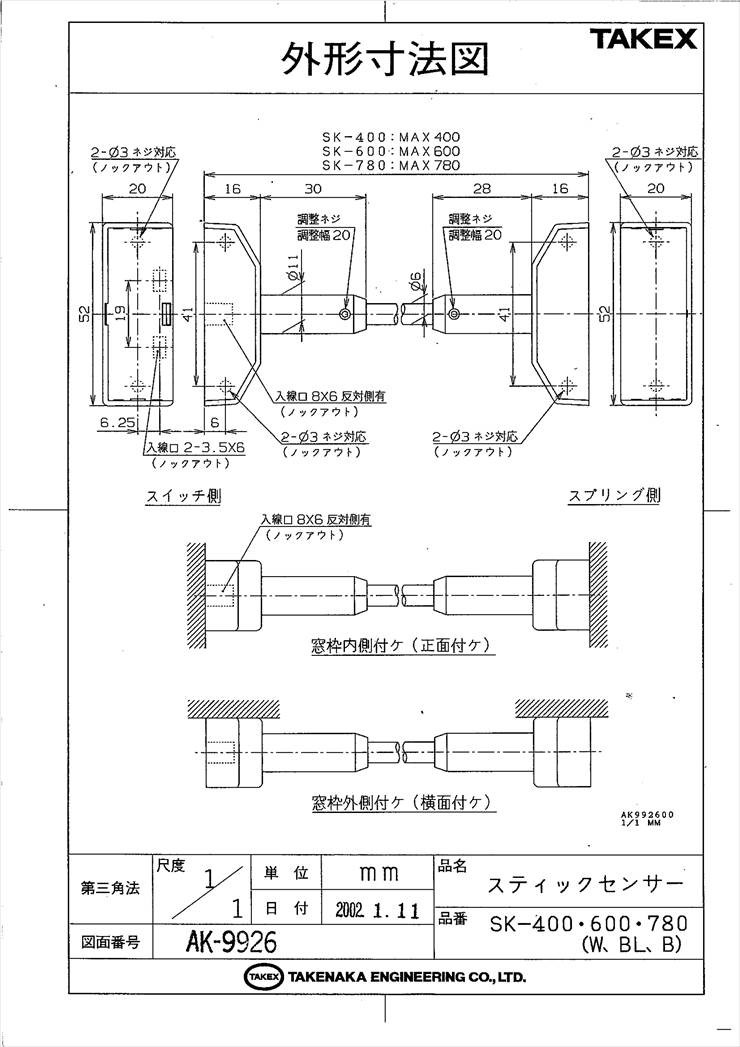

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

ジャロジー窓（ルーバー窓）の一括監視
フィックス窓（固定窓）の内側物理ガード
開き窓や倒し窓の開放検知
電源確保が困難な場所での窓警備

導入前に確認したいポイント

取付幅（W）が 740mm〜780mm の範囲か
740mm未満の場合はポールの切断加工が必要
屋外設置時は端子部のコーキング処理が可能か
接点容量（AC/DC 30V 0.1A）が接続機器と適合するか

特長

ジャロジー窓への確実な対応

複数のガラス羽根で構成されるジャロジー窓は、マグネットセンサー等では全ての羽根をカバーするのが困難でしたが、本製品は窓枠を横断するようにポールを配置することで、一括して侵入を監視することが可能です。

物理的障壁と検知の二重構造

ステンレス製ポールそのものが侵入を妨げる「バリケード」として機能します。侵入者が屋内へ入るためにポールを外したり破壊したりした瞬間にスイッチが解放され、確実に警報信号を出力する機械的インターロック方式を採用しています。

電源不要の無電圧スイッチ式

電源を必要としないスイッチ方式のため、受信制御機器、汎用型バスラインシステム、ワイヤレス送信機など、あらゆるセキュリティ機器に接続可能です。省配線・省コストでのシステム構築を支えます。

多彩な窓形式に適応する汎用性

ジャロジー窓だけでなく、ガラス破壊による侵入を想定したフィックス窓の内側ガードや、開き窓・内倒し窓の軌道上に設置することで、あらゆる開口部のセキュリティを強化できます。

施工性を高める精密な長さ調整

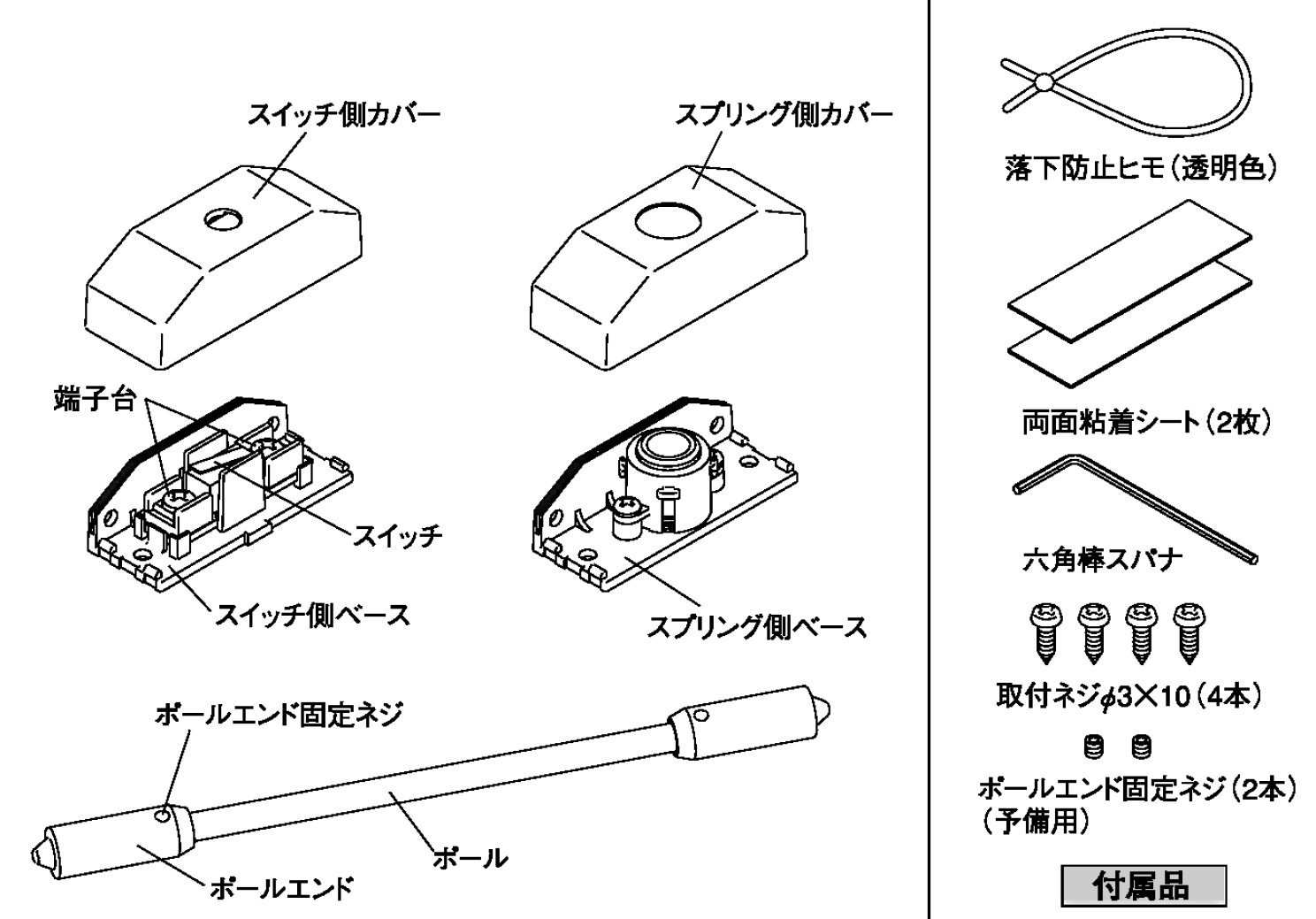

ポールの両端にあるポールエンドは、各側最大20mm（両側計40mm）のスライド調整が可能です。現場の窓枠の微妙な寸法差に合わせて、確実なテンションでポールを固定できる親切設計です。

耐候性に優れた部材構成

ポール部には高品質なステンレス（SUS304）を採用し、ベース・カバー部には耐候性のあるPC樹脂を使用。過酷な環境下でも長期間にわたって安定した検知性能を維持します。

景観を損なわないカラー展開

窓枠の色に合わせて選べる3色展開（ホワイト・ブロンズ・ブラック）。本製品のブラウン（ブロンズ）モデルは、和風建築や木目調、ブロンズサッシの窓枠に自然に溶け込みます。

    選定時に評価したい強み
    確実な検知： 物理的に外さない限り侵入できないため、誤報が極めて少ない
物理的抑止力： 外部から視認できるポールが、犯行を未然に思いとどまらせる
低ランニングコスト： 非通電式のため、待機電力がゼロで故障リスクも低い
メンテナンス性： LEDや複雑な電子回路を持たないため、物理的な摩耗や損傷を視認しやすい



施工・設置ガイド

設置の際は、スイッチ側とスプリング側のベースが正確に対向するように固定してください。屋外設置時は、スイッチベース内部の端子接続部へコーキング剤を充填し、防水処理を必ず行ってください。ポールの長さは「取付幅（W）マイナス30mm」を基準に調整することで、最適なバネ圧が得られます。

確認項目	SK-780(B) での仕様・考え方
取付可能幅	740mm 〜 780mm（740mm未満はポール切断で対応可能）
接点出力	無電圧b接点（ポール装着時に閉、脱落時に開）
ポールの材質	錆に強いステンレス（SUS304）を採用
推奨設置環境	窓枠の内側または外側（屋外時は防水処理必須）

接点挙動とステータス

状態	ポール装着時（正常）	ポール脱落時（発報）
スイッチレバー	押し込まれた状態	解放された状態
接点状態	閉（ショート）	開（オープン）
ループ監視	正常監視中	発報・断線警報

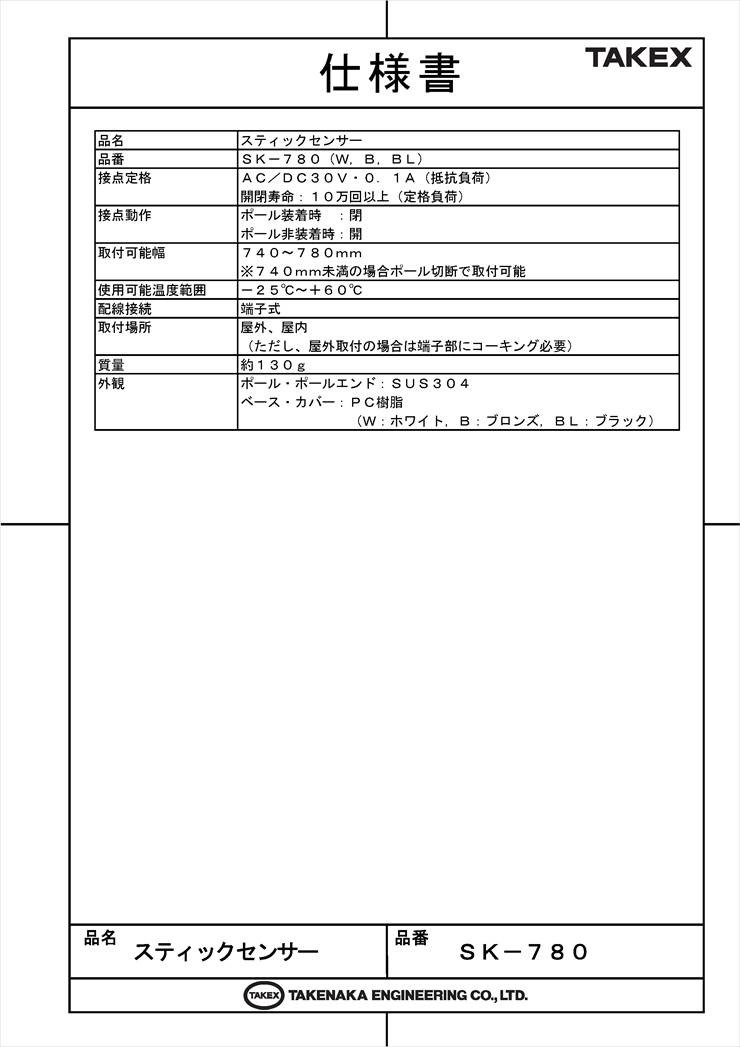

製品仕様

項目	内容
品名	スティックセンサー
品番	SK-780(B)
接点定格	AC/DC 30V・0.1A (抵抗負荷)
開閉寿命	10万回以上 (定格負荷)
接点動作	ポール装着時：閉ポール非装着時：開
取付可能幅	740〜780mm ※740mm未満の場合はポール切断により取付可能
使用可能温度範囲	-25℃〜+60℃
配線接続	端子式（セルフアップ端子）
取付場所	屋外・屋内（屋外取付の場合は端子部にコーキング必要）
質量	約130g
外観（ポール・ポールエンド）	SUS304（ステンレス）
外観（ベース・カバー）	樹脂（ブロンズ/ブラウン）
ベース寸法	幅20mm × 長さ62.5mm × 厚み16mm

FAQ

Q：どのような窓に取り付けが可能ですか？ A：ジャロジー窓、フィックス窓、開き窓、内倒し窓など、多種多様な窓に対応します。窓枠の間にポールを橋渡しして設置します。

Q：センサーの電源は必要ですか？ A：いいえ、電源は不要です。ポールがスイッチを押すことで接点を閉じる「機械式スイッチ」として動作するため、通電は不要です。

Q：ポールの長さが窓枠より長い場合はどうすればよいですか？ A：取付幅が740mm未満の場合は、ポールをグラインダーや金鋸で切断することで、短い窓枠にも対応させることができます。

Q：屋外で使用する場合の注意点はありますか？ A：屋外設置も可能ですが、スイッチ側ベースの端子配線部分に必ずコーキング処理を行い、水の侵入を防いでください。

Q：配線に極性はありますか？ A：いいえ、極性はありません。2本の配線を端子に接続するだけで動作します。

Q：ポールのテンション（張力）は調整できますか？ A：はい。ポールエンド部分で最大20mmのスライド調整が可能なため、しっかりとバネ圧がかかる位置で固定できます。

Q：ポールが外れたとき、落下してしまいませんか？ A：落下防止ヒモを付属していますので、施工時に装着することで、ポール脱落時の落下やガラス破損を防ぐことができます。

Q：100Vの回路を直接接続できますか？ A：できません。接点定格はAC/DC 30V 0.1A以下のため、必ずリレーや制御機器を介して使用してください。

Q：メンテナンスで気をつけることはありますか？ A：定期的にポールを外して、受信機側で正しくアラームが鳴るか確認してください。また、屋外ではバネの動きや接点の腐食がないかを確認してください。

Q：ベースの固定は両面テープでも大丈夫ですか？ A：窓枠の外側に設置する場合や、強固な固定が必要な場所では、必ず付属の取付ネジを使用して固定してください。
