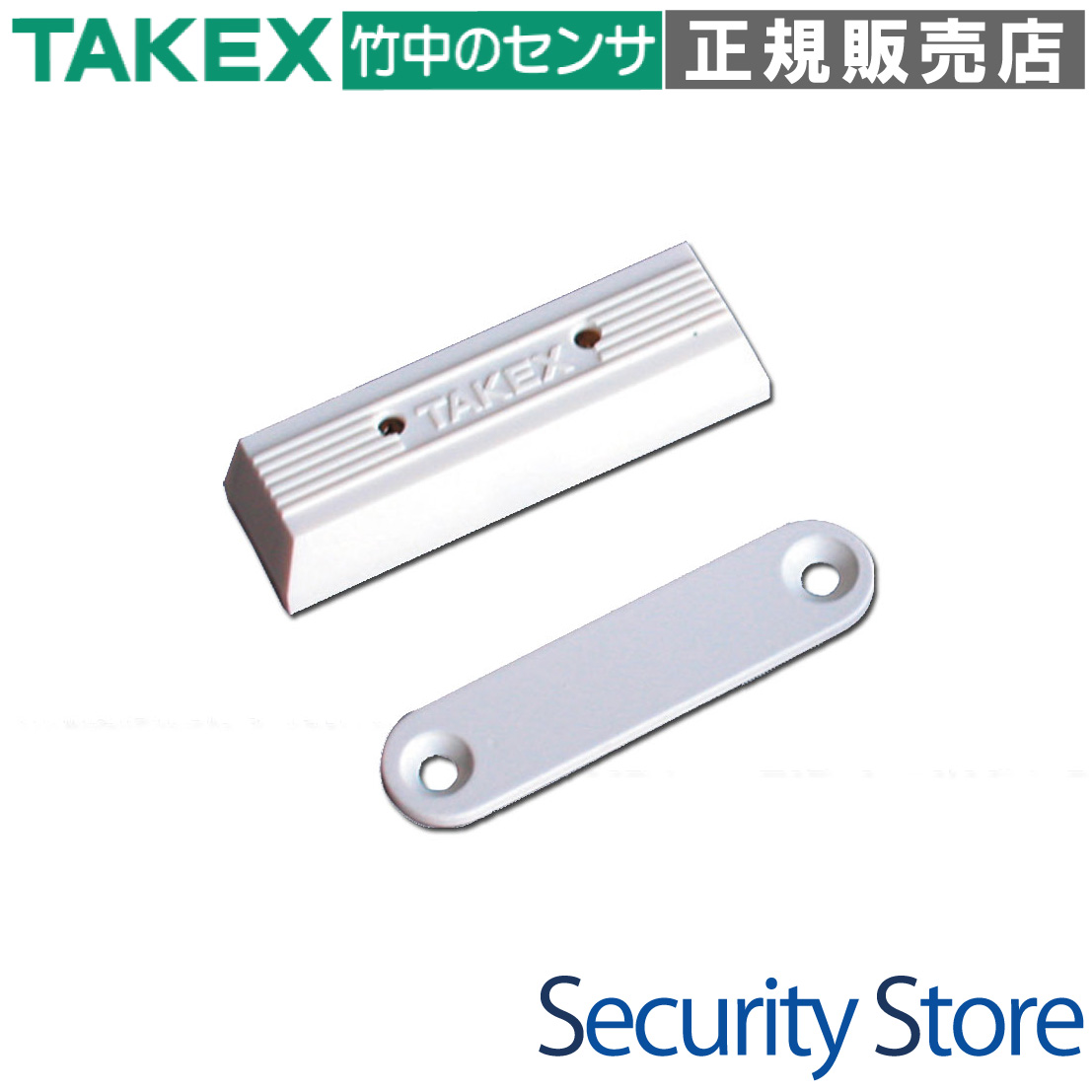

MG-103T(W) 薄型マグネットスイッチ ホワイト TAKEX 竹中エンジニアリング [MG-103T(W)]

MG-103T(W) 薄型マグネットスイッチ ホワイト TAKEX 竹中エンジニアリング [MG-103T(W)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） マグネットスイッチ 窓・ドア用センサー 屋内用

MG-103T(W) 薄型マグネットスイッチ ホワイト

MG-103T(W)は、マグネット部の厚みがわずか2mmという驚異的な薄さを実現した、磁気開閉式の薄型マグネットスイッチです。 狭い隙間や建具の意匠を損なわない設置が可能でありながら、強力な磁力により安定した検知性能を提供します。

  • 型番： MG-103T(W)
  • 製品名： 薄型マグネットスイッチ ホワイト
  • 検知方式： リードスイッチ方式（b接点）
  • 主な用途： ドア・窓の開閉検知、セキュリティシステムの入力端末
  • 動作距離： 20mm以下（非磁性体時）
  • 電源： 不要（無電圧接点出力）
MG-103T(W) 薄型マグネットスイッチ ホワイト

資料ダウンロード

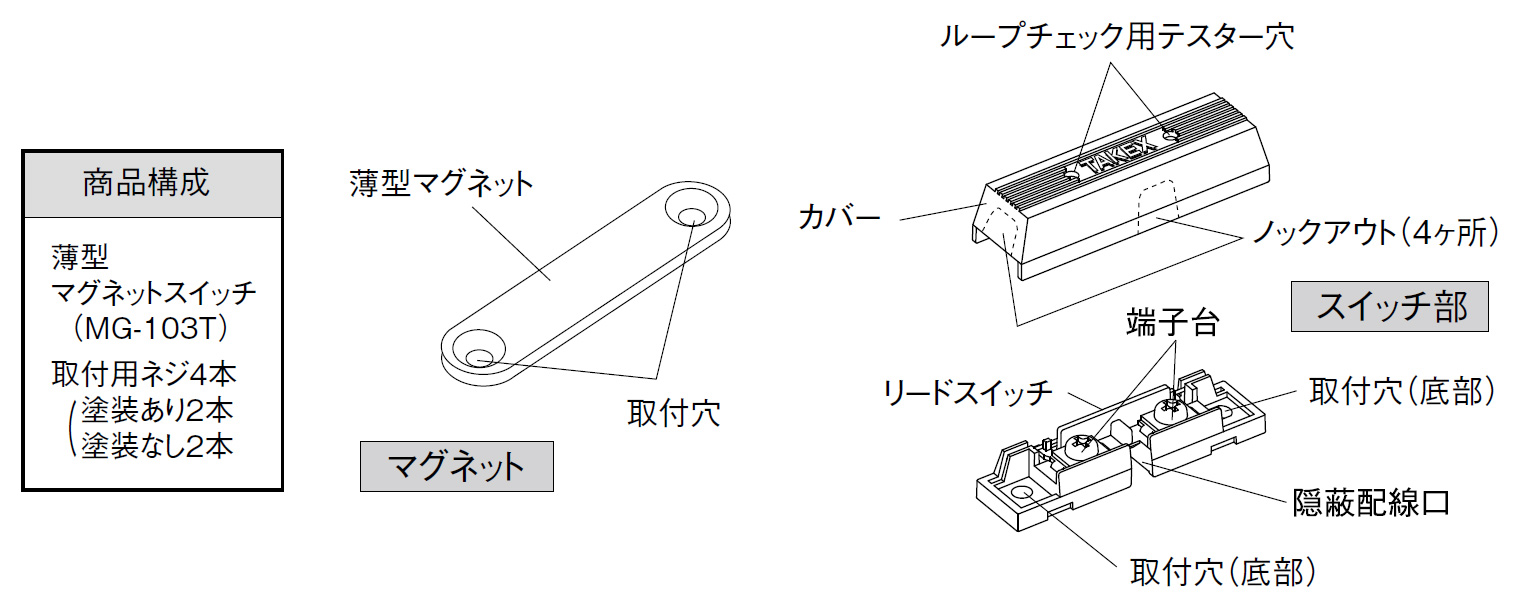

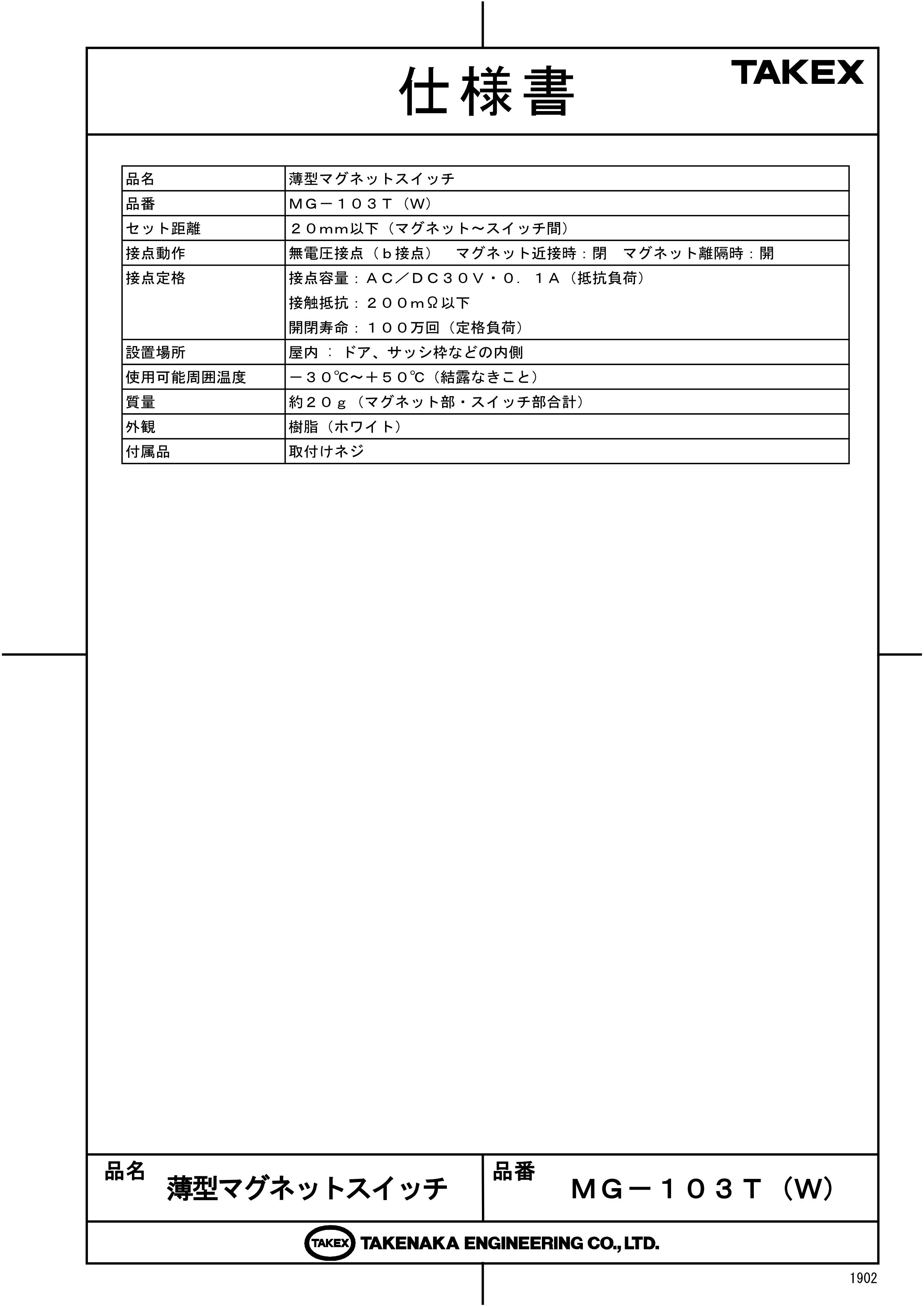

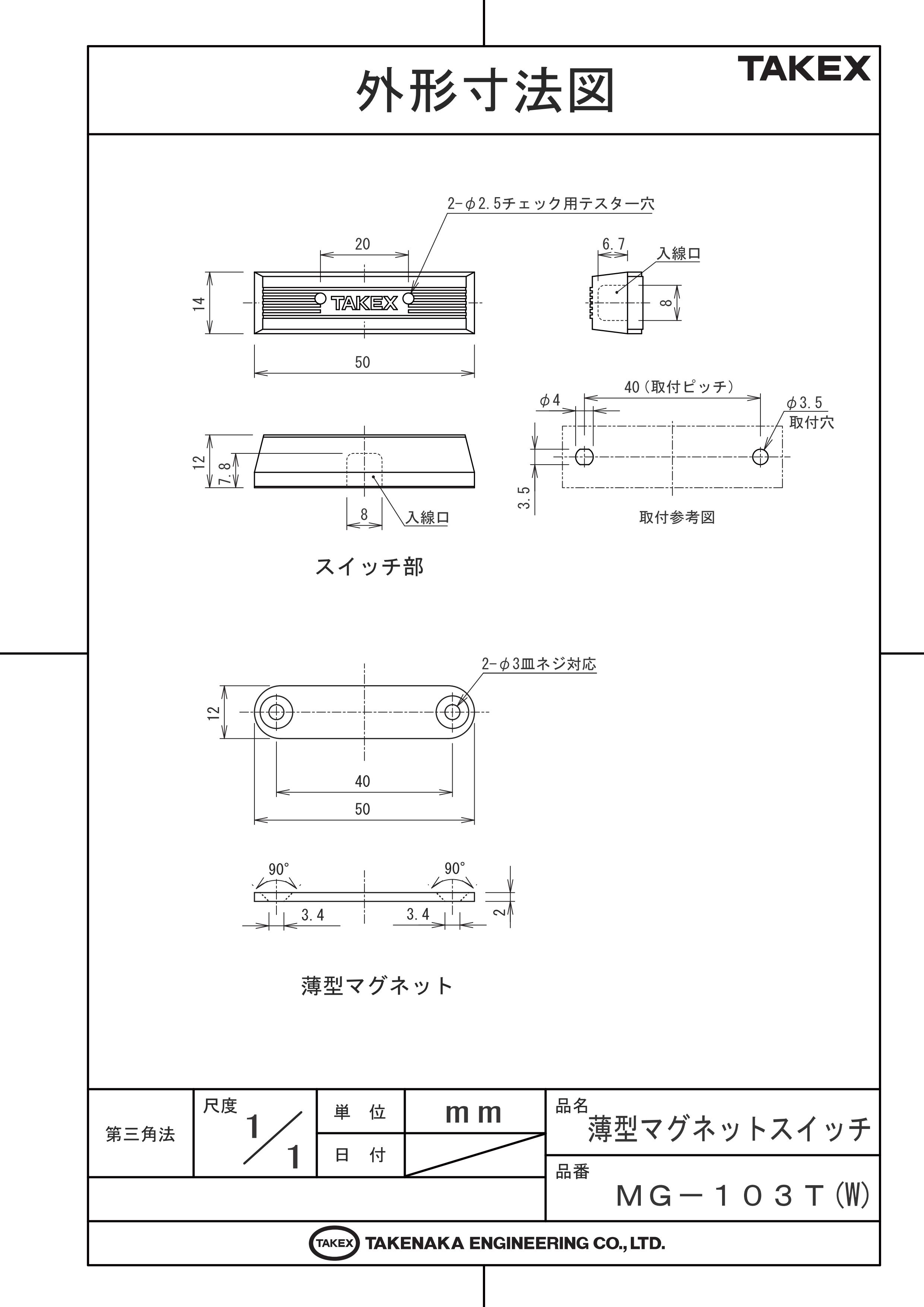

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 取付方法資料（PDF）

この製品が向いている用途

  • 住宅やオフィスのアルミサッシ・木製扉の監視
  • クロス扉など、隙間の少ない特殊な建具への施工
  • 露出型でも目立ちにくいセンサーを求める現場
  • 電源確保が難しい場所での開閉検知

導入前に確認したいポイント

  • 鉄扉（磁性体）へ取り付ける場合はスペーサーが必要
  • 接点動作はb接点（マグネット近接時：閉）であること
  • 屋内専用のため、直接雨のかかる場所は避ける
  • 接続先コントローラーの抵抗許容値の確認

特長

厚みわずか2mmの超薄型マグネット部

マグネット部が非常に薄く設計されているため、一般的なセンサーでは干渉してしまうようなクロス扉や、隙間のタイトな建具にもスムーズに設置可能です。設置後の違和感を最小限に抑えます。

余裕のある動作距離（20mm以下）

コンパクトな外観ながら強力な磁石を採用しており、動作距離は20mm以下を確保。建具のガタつきや施工誤差に対しても、安定した検知性能を発揮します。

メンテナンスを簡素化する「テスター孔」

スイッチカバーの表面にテスター孔を装備。カバーをいちいち取り外すことなく、テスターのリードを挿入してループチェック（導通確認）が行えるため、施工時や点検時の工数を大幅に削減します。

電源不要のリードスイッチテクノロジー

高感度なリードスイッチを内蔵。物理的な磁界の変化で接点を開閉するため、センサー自体に電源供給を行う必要がなく、配線がシンプルで長期信頼性に優れています。

微調整が容易な長穴構造の取付穴

スイッチ部・マグネット部ともに、取付穴が長穴形状になっています。ネジを完全に締める前に位置をスライドさせることができるため、現場でのシビアな位置合わせが容易です。

ストッパー不要のシンプル設計

製品自体にストッパー機能を必要としない構造を採用。物理的な衝撃に強く、扉の開閉動作が繰り返される環境下でも、安定した固定状態を維持します。

インテリアに馴染む3色のカラー展開

本製品のホワイト（W）のほか、ブラウン、グレーをラインナップ。設置場所の建具の色調に合わせて最適なカラーを選択でき、セキュリティ機器特有の圧迫感を与えません。

選定時に評価したい強み

  • 施工性： カバーを外さずループチェックができるテスター孔は、多拠点施工時に大きなメリットとなります。
  • 汎用性： 20mmの動作距離により、多少の建具の歪みがあっても誤報のリスクを低減できます。
  • 信頼性： 接点寿命100万回という高い耐久性を誇り、メンテナンス頻度を抑えることができます。
  • デザイン： 露出型でありながら、極薄マグネットにより建具のラインを崩しません。

施工・設置ガイド

マグネット部とスイッチ部は、扉を閉めた際に最も接近し、扉を開けた際に最も離れる位置に設置してください。正確な動作を維持するため、以下の基準を遵守してください。

確認項目 この製品での考え方
取付面が鉄製の場合 磁性体（鉄）に直接取り付けると動作距離が短くなります。スペーサー等で1cm程度浮かせることを推奨します。
セット距離の目安 非磁性体環境において20mm以内を維持してください。余裕を持った配置が安定稼働の鍵です。
配線接続 ネジ端子式です。電線径に応じた最大配線距離を守り、合計抵抗が100Ω以下になるよう設計してください。
周囲環境 結露なき環境で使用してください。極端な低温（-30℃）から高温（+50℃）まで対応可能です。

製品仕様

項目 仕様詳細
品番 MG-103T(W)
動作距離 20mm以下（マグネット〜スイッチ間）
接点動作 無電圧接点（b接点）
マグネット近接時：閉 / マグネット離隔時：開
接点定格 接点容量：AC/DC 30V・0.1A（抵抗負荷）
接触抵抗：200mΩ以下
開閉寿命：100万回（定格負荷時）
設置場所 屋内：ドア、サッシ枠などの内側
使用可能周囲温度 -30℃ 〜 +50℃（結露なきこと）
質量 約20g（スイッチ・マグネット合計）
外観 樹脂（ホワイト）
取付穴間隔 40mm

FAQ

Q：鉄扉に取り付けることは可能ですか？ A：可能ですが、鉄などの磁性体に取り付けると磁力が吸収され動作距離が短くなります。その場合は、スペーサーなどを用いて磁性体から離して設置してください。
Q：接点方式の「b接点」とはどのような動作ですか？ A：マグネットが近づいている（扉が閉まっている）時に回路が「閉（導通）」となり、マグネットが離れる（扉が開く）と「開（遮断）」になる動作です。
Q：電源は必要ですか？ A：不要です。磁気によって物理的にスイッチを切り替える受動型のセンサーですので、電源配線は必要ありません。
Q：カバーを外さずに動作確認はできますか？ A：はい、スイッチカバーにある「テスター孔」にテスターのリードを差し込むことで、カバーを閉じたまま導通状態を確認できます。
Q：配線距離はどれくらいまで伸ばせますか？ A：使用する電線径によります。0.3mm2なら往復1,000m、0.5mm2なら1,500m、0.75mm2なら2,000mが目安（スイッチ100個接続時）です。合計抵抗が100Ω以下になるようにしてください。
Q：屋外で使用できますか？ A：本製品は屋内専用です。雨の当たる場所や、激しい結露が発生する場所での使用は避けてください。
Q：マグネットの厚みはどれくらいですか？ A：わずか2mmです。非常に薄いため、クロス扉などの隙間が狭い場所への設置に適しています。
Q：付属品は何が含まれますか？ A：スイッチ本体、マグネットのほか、取付用ネジが付属しています。
Q：スイッチの寿命はどのくらいですか？ A：定格負荷時で約100万回の開閉寿命があります。
Q：ホワイト以外の色はありますか？ A：はい、本製品（ホワイト）の他に、ブラウンとグレーのカラーバリエーションがございます。
