薄型マグネットスイッチ グレー TAKEX 竹中エンジニアリング [MG-103T(G)]

薄型マグネットスイッチ グレー TAKEX 竹中エンジニアリング [MG-103T(G)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング マグネットスイッチ 有線センサー 露出取付 屋内用

MG-103T(G) 薄型マグネットスイッチ グレー

厚さわずか2mmの超薄型マグネットを採用。クロス扉（引き違い扉）への設置に最適な、高信頼リードスイッチ方式の有線式マグネットスイッチです。

  • 型番： MG-103T(G)
  • 製品名： 薄型マグネットスイッチ（グレー）
  • 検知方式： リードスイッチ方式（磁気検知）
  • 動作距離： 20mm以下（非磁性体時）
  • 接点構成： 無電圧接点（b接点：マグネット近接時 閉）
  • 設置場所： 屋内用（ドア・サッシ・窓など）

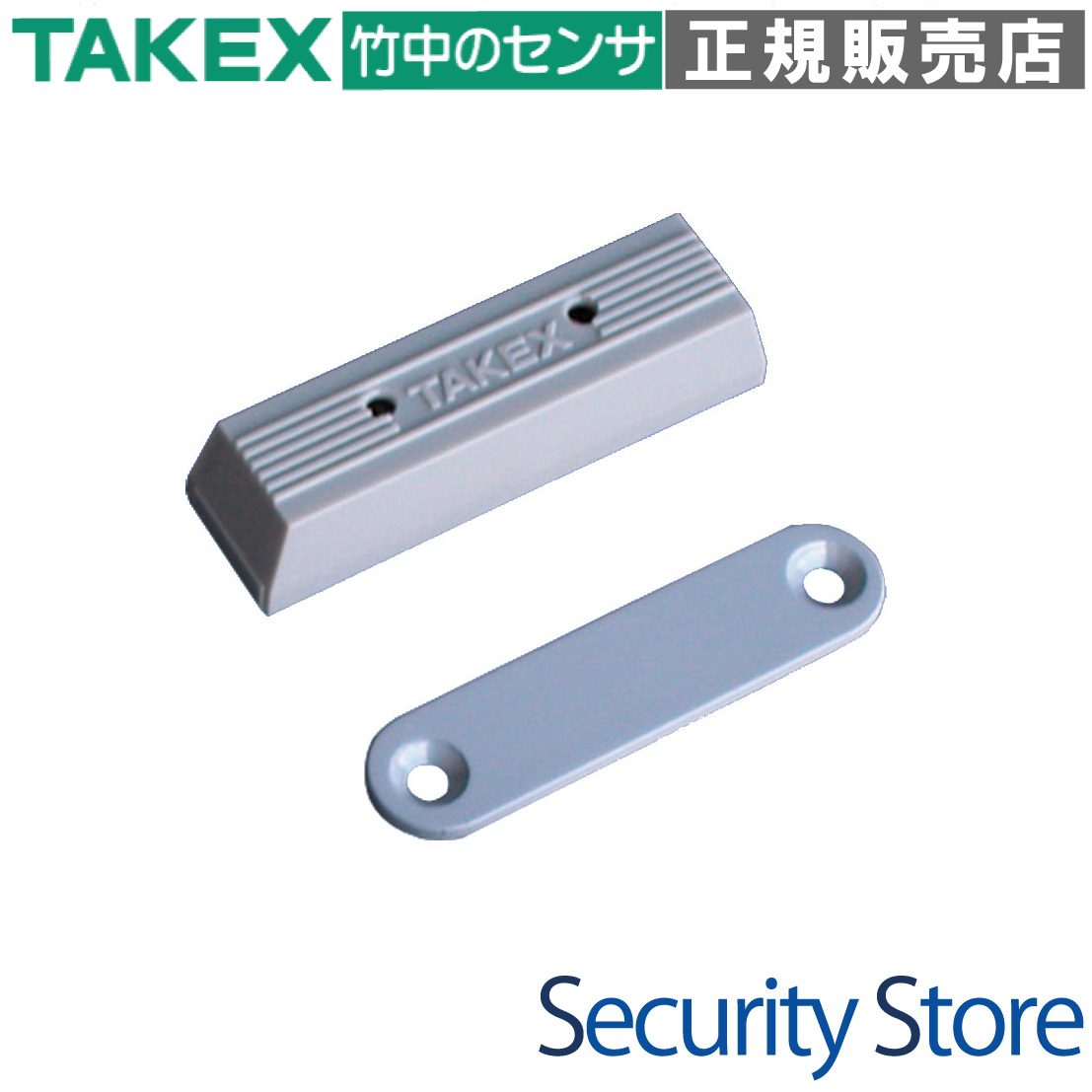

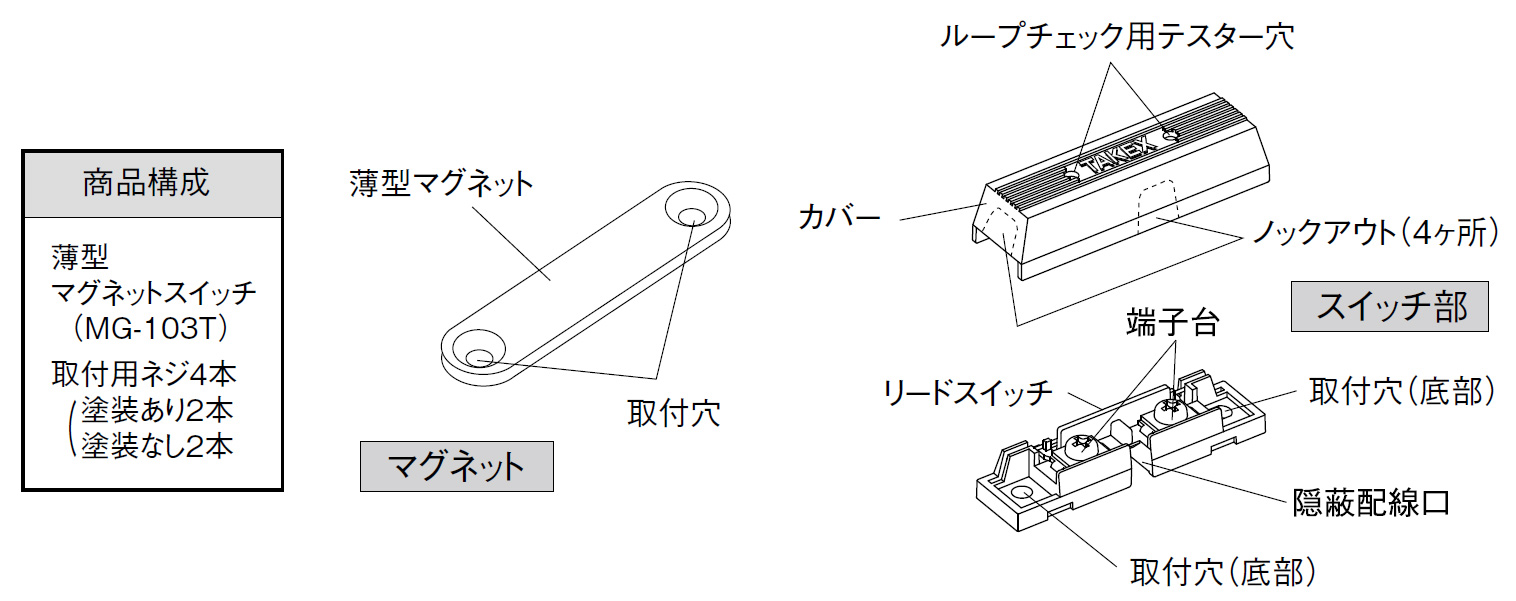

薄型マグネットスイッチ MG-103T(G) 外観画像

資料ダウンロード

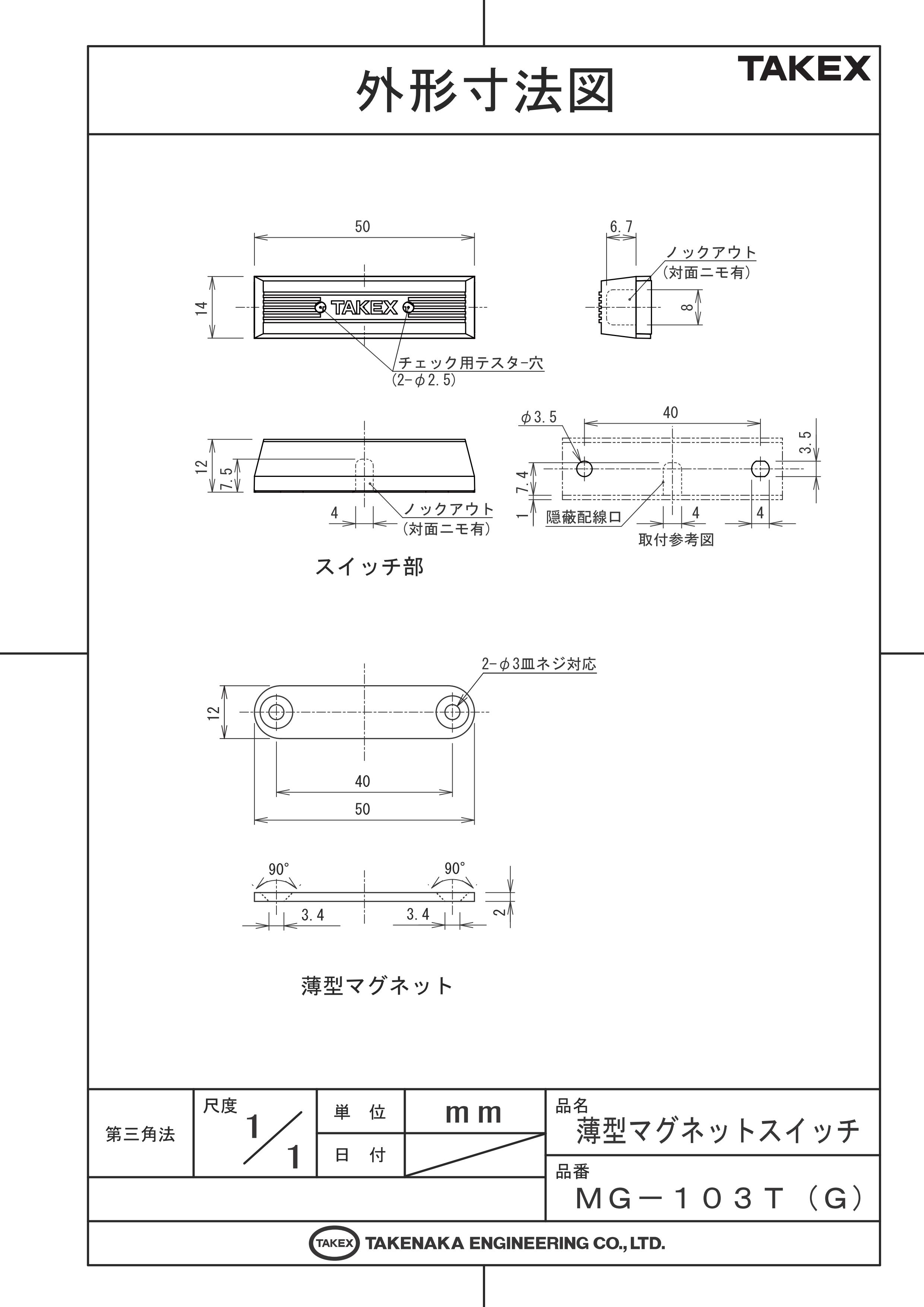

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 取付方法（PDF）

この製品が向いている用途

  • 住宅や店舗の引き違い扉（クロス扉）
  • アルミサッシ窓、木製ドアの開閉監視
  • セキュリティコントローラーの入力端末
  • 電源確保が難しい場所へのセンサー設置

導入前に確認したいポイント

  • 鉄扉への設置時は動作距離が短くなります
  • b接点（扉を閉めたときに閉路）仕様です
  • 屋外や水のかかる場所には設置できません
  • 取付面が平滑であるかご確認ください

特長

厚さわずか2mmの超薄型マグネット

マグネット部が極めて薄いため、従来のスイッチでは干渉して設置が難しかったクロス扉（引き違い扉）の隙間にも無理なく取り付けることが可能です。建具のデザインを損なわず、スマートな施工を実現します。

20mmのゆとりある動作距離（セット距離）

強力な磁石を採用することで、非磁性体上において最大20mmという広い動作距離を確保。建具のガタつきや施工精度のばらつきによる誤動作を最小限に抑え、安定した運用をサポートします。

カバーを外さず点検できるテスター孔

スイッチカバーに専用のテスター孔（確認穴）を設けています。施工完了後の導通テストや定期点検時に、カバーを取り外す手間なくテスターのリードを挿入できるため、保守作業の効率が劇的に向上します。

施工後の微調整が容易な長穴設計

スイッチ本体の取付穴は長穴構造を採用しています。ネジを仮止めした状態で前後左右に位置を微調整できるため、マグネットとスイッチの対向位置合わせを現場でスムーズに行えます。ストッパー等の追加部材も不要です。

電源不要で動作する高信頼リードスイッチ

物理的な磁気吸着によって接点を切り替えるリードスイッチ方式を採用。センサー自体に電源供給が不要なため、配線がシンプルになり、停電時でもコントローラー側の電源が生きていれば確実に検知情報を伝達します。

長距離配線に対応する低抵抗設計

電気的な接触抵抗が200mΩ以下と低く抑えられており、細い電線（0.3mm2以上）でも最大1,000m以上の配線距離を許容します。大規模な施設や、コントローラーから離れた窓への設置にも柔軟に対応可能です。

現場に馴染むカラーバリエーション

本製品（グレー）のほか、ホワイトやブラウンもラインナップ。設置場所のサッシや枠の色味に合わせて選択できるため、セキュリティ機器特有の主張を抑え、内装の雰囲気に調和させることができます。

堅牢なネジ留め固定方式

両面テープ貼り付けタイプとは異なり、付属のネジで強固に固定するため、長期間の開閉動作や振動による脱落のリスクを低減。BtoBの業務用現場に求められる高い耐久性を備えています。

選定時に評価したい強み

  • 施工性： テスター孔により、カバーを閉めたままループチェックが可能。
  • 柔軟性： 2mmの薄型設計により、特殊な建具でも設置を諦める必要がありません。
  • 信頼性： シンプルな物理接点構造のため、故障率が極めて低く長寿命。
  • コスト： 電源工事不要で、システム全体の導入・運用コストを抑制できます。

施工・設置ガイド

確実な検知を行うため、以下の条件を守って設置してください。

確認項目 この製品での考え方
設置位置 扉を閉めた際にマグネットとスイッチが最も接近する位置に配置します。
磁性体（鉄扉）への取付 磁性体に直接取り付けると磁界が逃げ、動作距離が短くなります。必要に応じてスペーサーを使用してください。
配線方法 無電圧接点出力です。極性はありませんので、2芯のケーブルを端子台に接続してください。
推奨電線 0.3mm2〜0.75mm2の銅線。往復距離1,000m〜2,000m程度まで対応可能です。

トラブルシューティング

現象 原因 対応策
扉を閉めても「閉」にならない 動作距離が20mmを超えている、または鉄扉の影響 取付位置を近づけるか、スペーサーで磁性体から離す
扉を開けても「開」にならない マグネットの磁力が強すぎる、またはリードスイッチの溶着 取付間隔を適切に離す、または接点定格を超えていないか確認
検知が不安定 配線端子部の緩み、または接触不良 端子台のネジを増し締めし、テスター孔で導通を確認

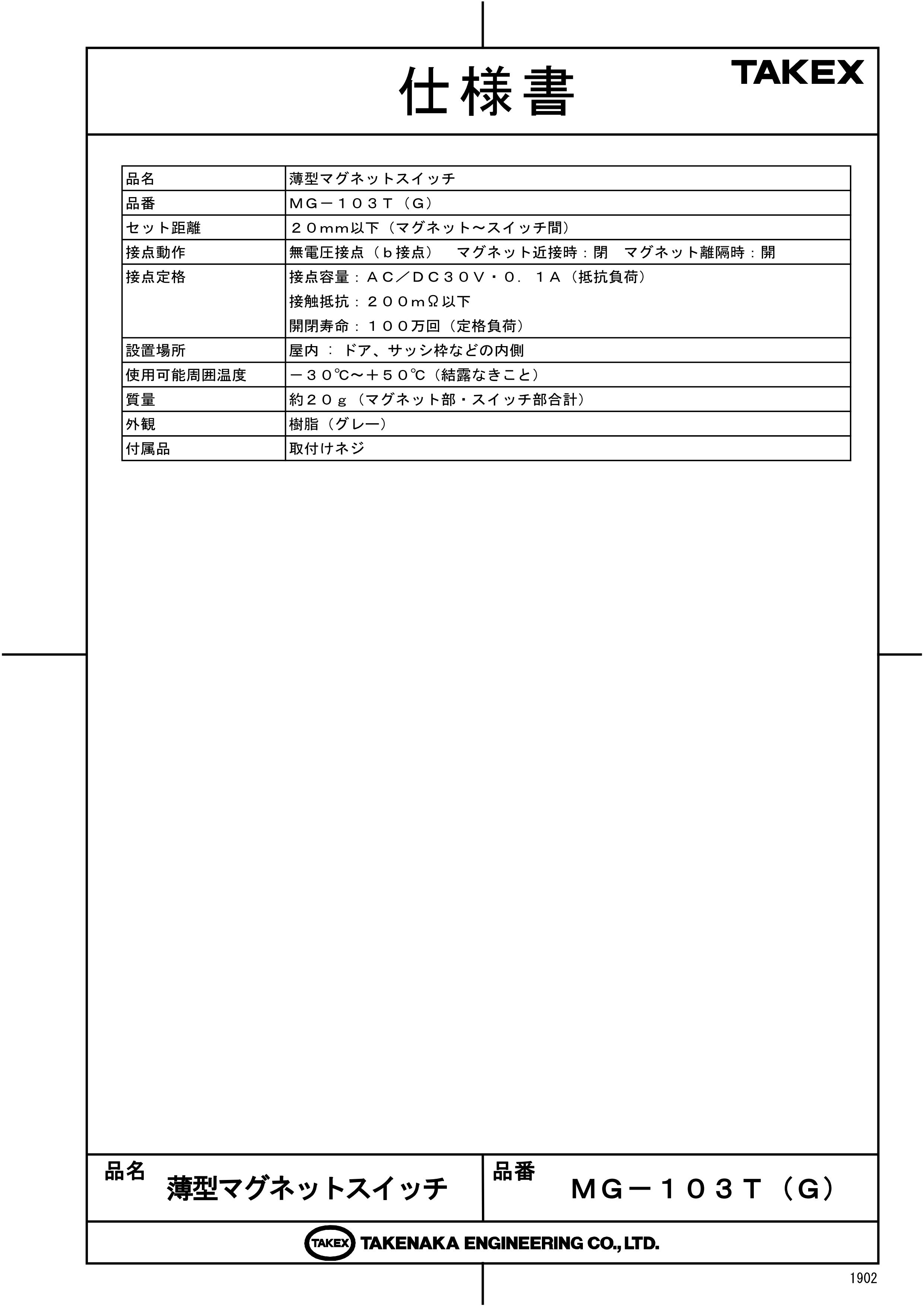

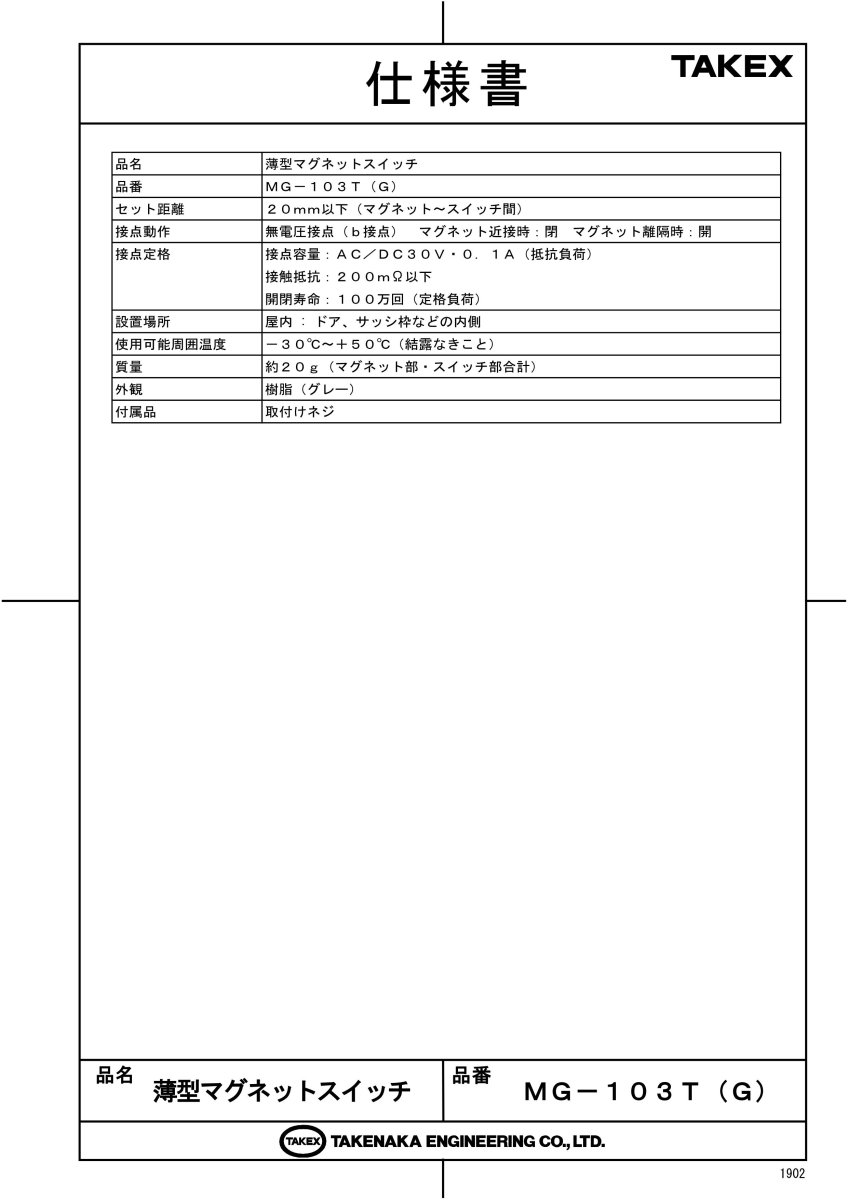

製品仕様

項目 内容
品名 薄型マグネットスイッチ
品番 ＭＧ－１０３Ｔ（Ｇ）
セット距離 ２０ｍｍ以下（マグネット〜スイッチ間）
接点動作 無電圧接点（ｂ接点）　マグネット近接時：閉　マグネット離隔時：開
接点定格 接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
接触抵抗：２００ｍΩ以下
開閉寿命：１００万回（定格負荷）
設置場所 屋内：ドア、サッシ枠などの内側
使用可能周囲温度 －３０℃〜＋５０℃（結露なきこと）
質量 約２０ｇ（マグネット部・スイッチ部合計）
外観 樹脂（グレー）
付属品 取付けネジ

FAQ

Q：鉄扉に取り付けることは可能ですか？ A：可能ですが、鉄などの磁性体に取り付けると磁力線が分散し、セット距離（動作距離）が短くなります。その場合は市販のスペーサー等を使用し、扉から数ミリ浮かせて設置することをお勧めします。
Q：電源は必要ですか？ A：いいえ、リードスイッチによる物理接点方式のため、センサー本体への電源供給は不要です。
Q：引き違い扉のどちら側に取り付ければよいですか？ A：基本的には、扉が重なる部分（クロス部）の隙間にマグネットを設置し、枠側にスイッチを設置します。マグネットが2mmと薄いため、扉の開閉を妨げずに設置できます。
Q：b接点とは何ですか？ A：通常状態（マグネットが近接している、つまり扉が閉まっている状態）で回路が「閉じている（通電している）」仕様のことです。扉が開くと回路が断たれ、異常を検知します。
Q：テスター孔の使い方は？ A：スイッチカバー表面にある小さな穴にテスターのリード棒を差し込むことで、カバーを外さずに内部の接点状態を測定できます。
Q：屋外で使用できますか？ A：本製品は屋内専用です。雨水がかかる場所や結露が激しい場所での使用は故障の原因となるため、避けてください。
Q：配線はどのくらいの距離まで伸ばせますか？ A：0.3mm2の電線で約1,000m、0.5mm2で約1,500m程度まで可能です。ただし、システムの合計抵抗値が100Ω以下になるように設計してください。
Q：マグネットだけの購入は可能ですか？ A：基本的にはスイッチとマグネットのセット販売となります。紛失や破損の際は、セットでの交換をご検討ください。
Q：寿命はどのくらいですか？ A：定格負荷時で約100万回の開閉寿命があります。一般的な家庭やオフィスでの使用であれば、長期間にわたってご使用いただけます。
Q：ネジ以外の取り付け方法はありますか？ A：推奨は付属ネジによる固定ですが、平滑な面であれば強力な両面テープ等での仮固定も可能です。ただし、経年劣化による脱落防止のため、最終的にはネジ留めを推奨します。
