スティックセンサー 780mm ブラック TAKEX 竹中エンジニアリング [SK-780(BL)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）窓用セキュリティセンサージャロジー窓対応物理障壁検知

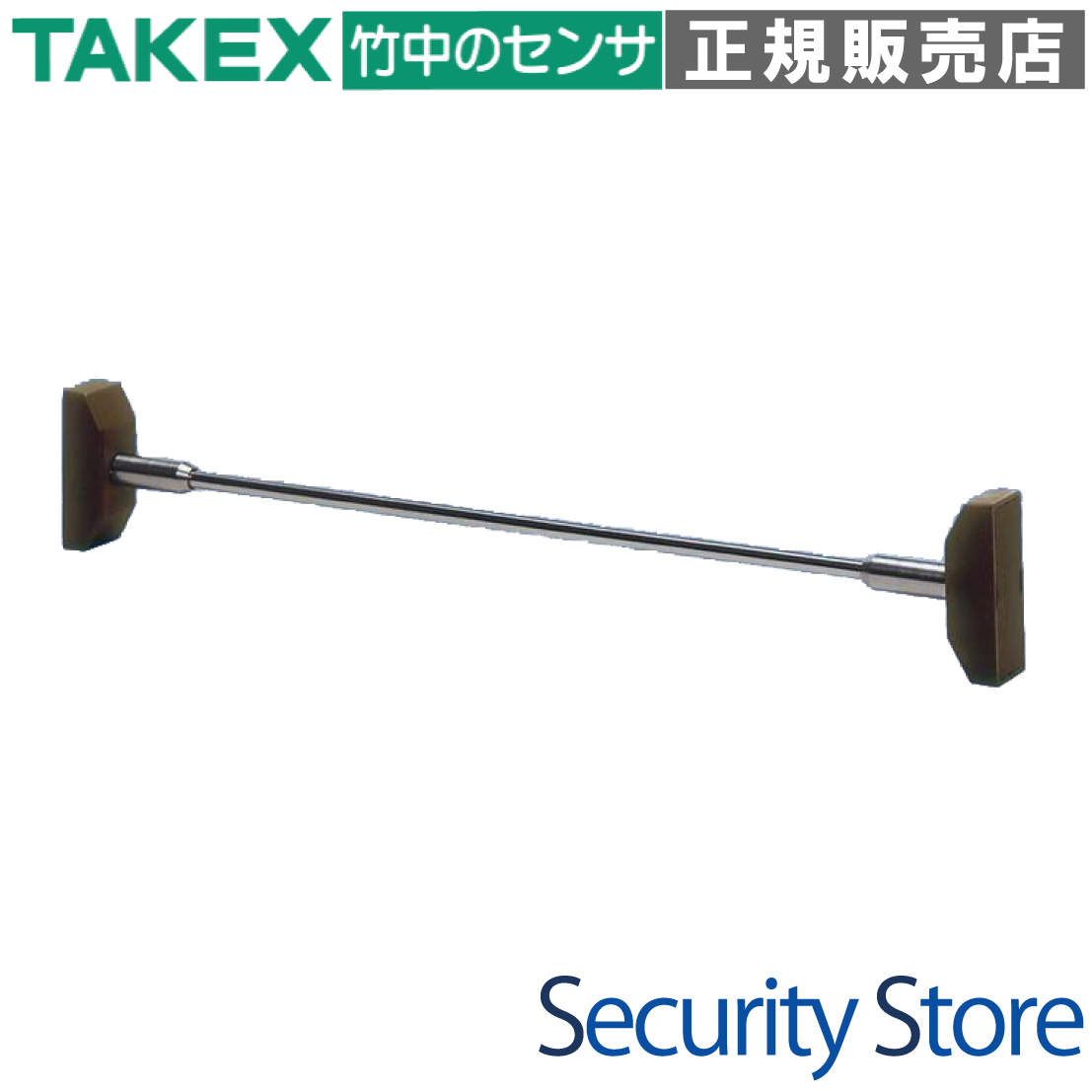

SK-780(BL) スティックセンサー 780mm ブラック

ジャロジー窓やフィックス窓の防犯に最適な、物理障壁型セキュリティセンサーです。ステンレス製ポールの脱落を機械的に検知することで、侵入の試みを確実に捉えるとともに、ポール自体が物理的な障壁として機能します。電源不要で既存の警備システムやワイヤレス機器への統合も容易です。

型番： SK-780(BL)
製品名： スティックセンサー 780mm ブラック
検知方式： 機械的インターロック方式（ポールの脱落検知）
主な用途： ジャロジー窓、フィックス窓、開き窓、内倒し窓の警備
設置場所： 屋外・屋内（屋外時は要コーキング）
接点仕様： AC/DC 30V 0.1A以下（無電圧b接点相当）

資料ダウンロード

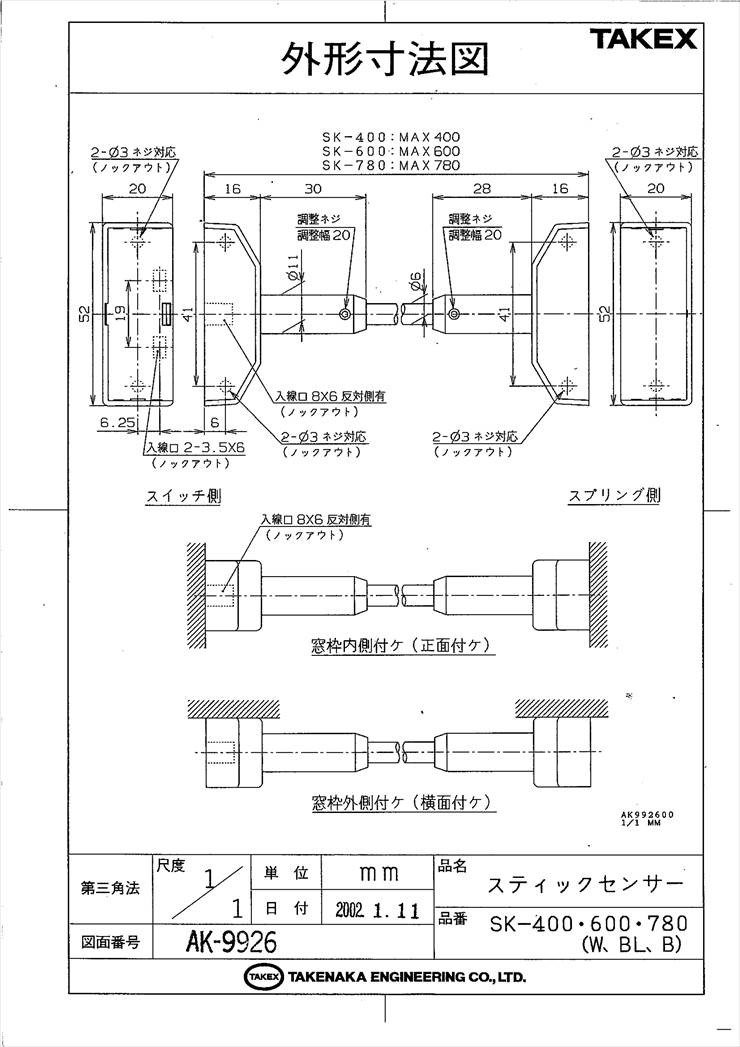

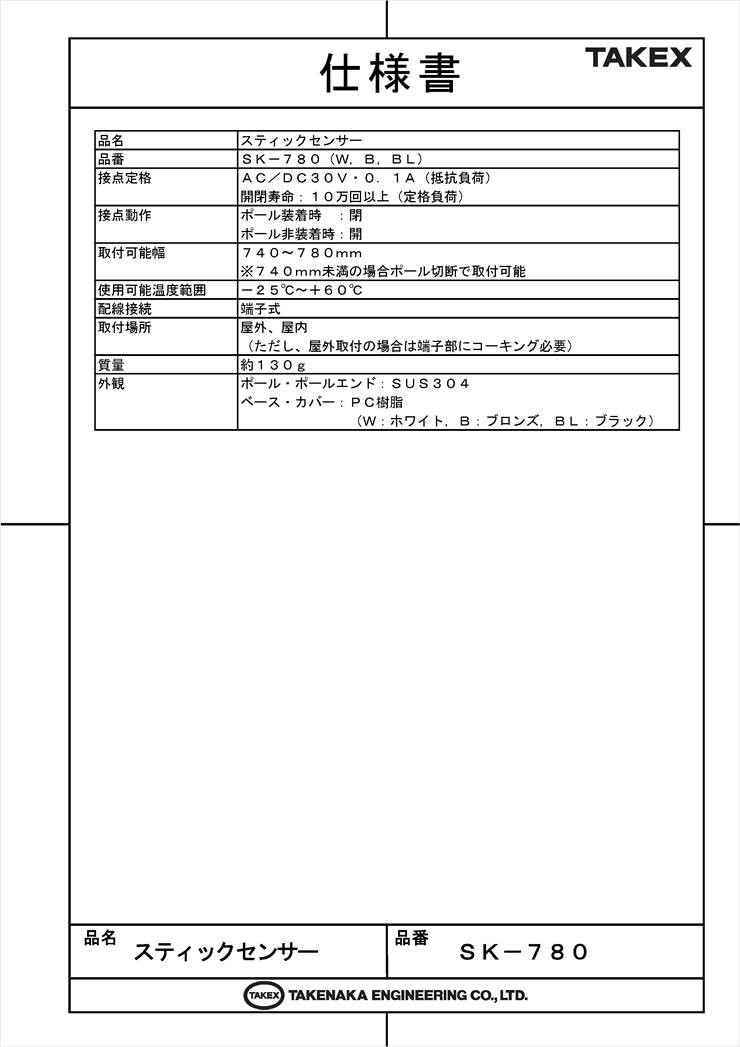

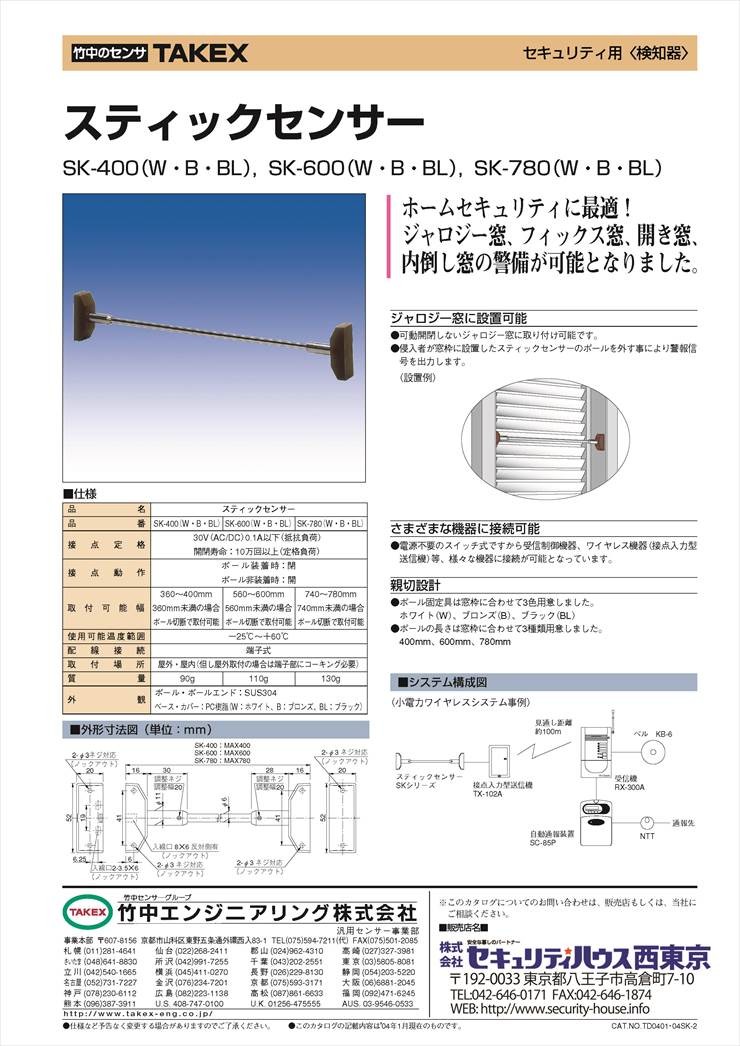

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

一般的なマグネットセンサーが設置しにくいジャロジー窓（ルーバー窓）の一括監視
ガラス破壊による侵入を防止したいフィックス窓（固定窓）の内側ガード
開き窓や倒し窓の開放検知と物理的侵入阻止の併用
ホームセキュリティおよび小規模店舗の窓周り警戒

導入前に確認したいポイント

取付可能幅（W）が 740mm〜780mm の範囲内であるか（740mm未満はポール切断が必要）
窓枠にベースをネジ固定または両面シート固定できるスペースがあるか
受信制御機器やワイヤレス送信機の接点入力仕様（b接点）との適合性
屋外設置の場合、端子部へのコーキング処理が可能か

特長

機械的物理検知テクノロジーによる高い信頼性

光電方式や超音波方式とは異なり、ステンレス製ポールの「機械的な有無」を直接的に検知する機械的インターロック方式を採用しています。窓枠の両端に設置されたスイッチベースとスプリングベースの間にポールを橋渡しすることで、確実な監視状態を維持します。

検知機能と物理的障壁（バリケード）の二重性

単なるセンサーとしての機能だけでなく、ステンレスポール自体が侵入者に対する物理的な障壁として機能します。侵入者が屋内へ入るためにはポールを外すか破壊する必要があり、その瞬間に確実に検知信号を出力します。この「外さなければ通れない」という拘束力が高い防犯効果を発揮します。

多彩な窓形式への適応性と一括監視

従来のセンサーでは対応が困難であったジャロジー窓（ルーバー窓）において、複数の羽根状ガラスを貫通するようにポールを配置することで一括監視が可能です。また、フィックス窓、開き窓、内倒し・外倒し窓など、様々な開閉形式の窓に対応します。

電源不要で様々なシステムに接続可能

無電圧のスイッチ式（電源不要）であるため、受信制御機器、汎用型バスラインシステム、ワイヤレス機器など、メーカーを問わず多様なセキュリティデバイスに直接接続できます。複雑な設定も不要で、既存システムへの追加導入もスムーズです。

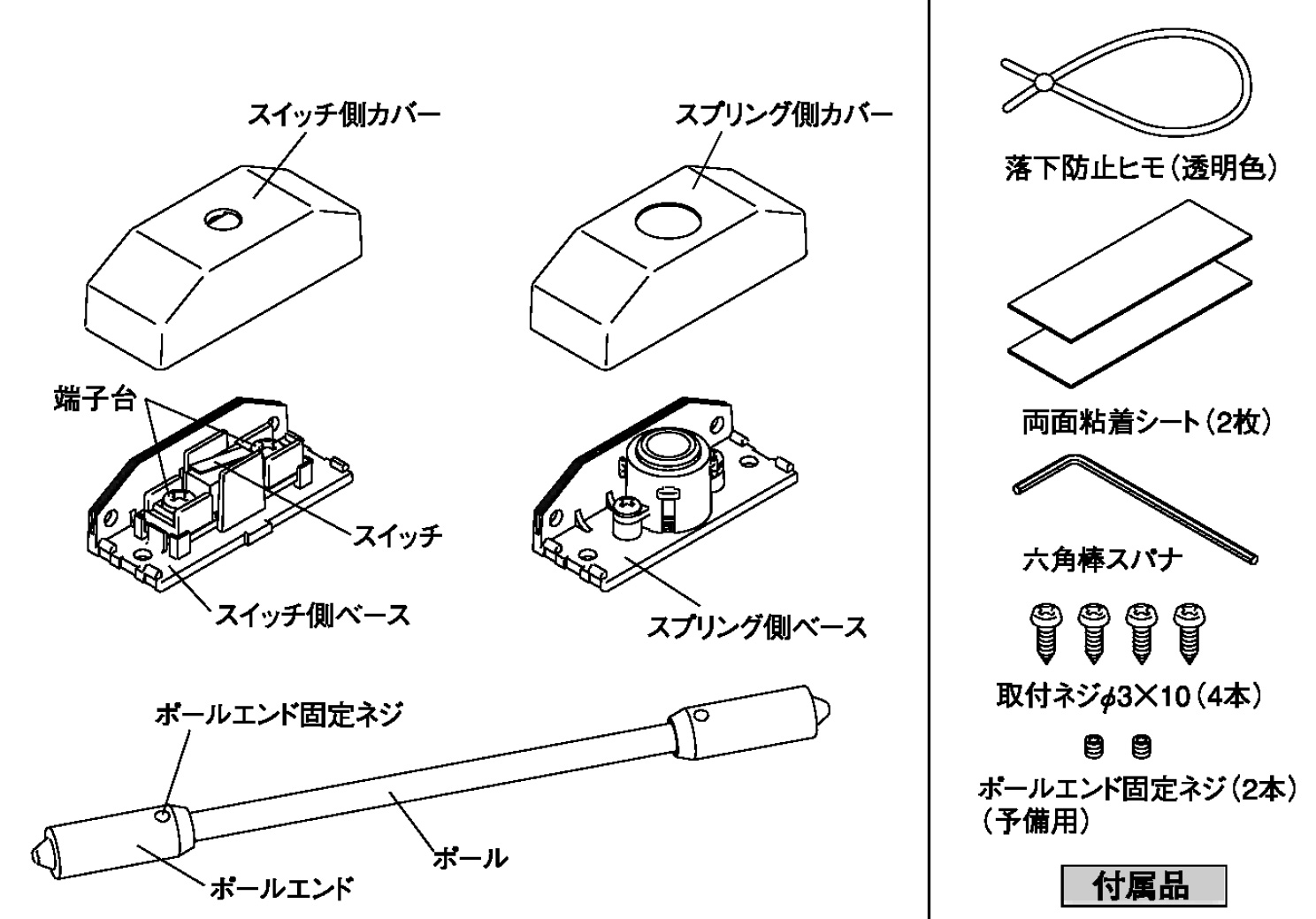

施工性を考慮したセルフアップ端子と調整構造

スイッチベース内部には配線が容易なセルフアップ端子台を内蔵しています。また、ポールの両端（ポールエンド）には最大20mmずつのスライド調整幅があり、現場の窓枠寸法に合わせて精密なテンション調整が可能です。

耐候性に優れた部材と選べるカラーバリエーション

ポール部には錆に強い高品質ステンレス（SUS304）を採用し、ベースカバーには耐候性に優れたPC樹脂を使用しています。窓枠の意匠を損なわないよう、ブラック(BL)のほか、ホワイト(W)やブロンズ(B)もラインナップされており、現場に合わせた選択が可能です。

    選定時に評価したい強み
    確実な検知： 電子的トラブルに左右されない機械式スイッチによる確実な発報。
物理的抑止： 視覚的・物理的な障壁として侵入者の戦意を喪失させる効果。
長寿命設計： 開閉寿命10万回以上の高耐久マイクロスイッチを搭載。
柔軟な調整： 窓枠寸法に合わせたポールの切断・伸縮調整が可能。



施工・設置ガイド

確実な動作と長期運用のために、以下の施工手順と注意点を確認してください。

確認項目	この製品での考え方
ベースの固定	窓枠の強度を確認し、水平・垂直に対向させてネジまたは両面シートで固定します。屋外では必ずネジ固定を行ってください。
ポールの長さ計算	ポール長（L）＝取付幅（W）ー 30mm を基準に算出します。740mm未満の場合はグラインダー等で切断して調整します。
防水処理（屋外時）	端子配線部にコーキング剤を充填してください。その際、スイッチレバー可動部に剤が付着しないよう注意が必要です。
落下防止策	ポール脱落時の階下への落下やガラス破損を防ぐため、付属の落下防止ヒモを必ず装着してください。

製品仕様

項目	内容
品名	スティックセンサー
品番	SK-780(BL)
接点定格	AC/DC 30V・0.1A（抵抗負荷）
接点動作	ポール装着時：閉（ショート）ポール非装着時：開（オープン）
開閉寿命	10万回以上（定格負荷時）
取付可能幅（W）	740mm 〜 780mm（740mm未満はポール切断により対応可能）
使用可能温度範囲	-25℃ 〜 +60℃
配線接続	端子式（セルフアップ端子）
取付場所	屋外・屋内（屋外取付の場合は端子部にコーキングが必要）
質量	約130g
材質	ポール・ポールエンド：SUS304（ステンレス）ベース・カバー：樹脂（ブラック）

FAQ

Q：このセンサーに電源供給は必要ですか？ A：いいえ、電源は不要です。内部のマイクロスイッチが機械的に動作する無電圧接点出力タイプです。

Q：窓枠の幅が700mmしかないのですが、設置できますか？ A：はい、設置可能です。標準の対応幅は740〜780mmですが、ポールを金鋸やグラインダーで切断することで、短い幅にも対応できます。

Q：ジャロジー窓（ルーバー窓）にはどのように取り付けますか？ A：可動する羽根状ガラスの間を貫通するようにポールを配置します。窓を開けようとしてポールを外すと発報します。

Q：屋外でも使用できますか？ A：可能です。ただし、端子台部分からの浸水を防ぐため、配線接続後に市販のコーキング剤で端子部を埋める処理を行ってください。

Q：接点出力の形式はどのようになっていますか？ A：ポールが装着されている正常時に「閉（ショート）」、ポールが外れた異常時に「開（オープン）」となるb接点相当の動作です。

Q：ポールが外れた際、下に落ちてしまいませんか？ A：付属の落下防止ヒモをベースとポールの間に装着することで、脱落時の階下への落下や窓ガラスへの直撃を防止できます。

Q：配線に極性はありますか？ A：スイッチ接点ですので極性はありません。2本の芯線を入力端子に接続してください。

Q：ステンレスポールは錆びますか？ A：高品質なSUS304を採用しているため非常に錆びにくいですが、海岸付近などの塩害地域では定期的な点検と清掃をお勧めします。

Q：ワイヤレス送信機に接続できますか？ A：はい、接点入力を持つワイヤレス送信機であれば接続可能です。電源不要のため送信機の電池寿命にも影響を与えにくい構成です。

Q：ポールの長さ調整はどのように行いますか？ A：ポールの両端にあるポールエンドをスライドさせ、付属の六角棒スパナで固定ネジを締めることで微調整が可能です。
