竹中エンジニアリング防犯センサーマグネットスイッチ薄型設計屋内用

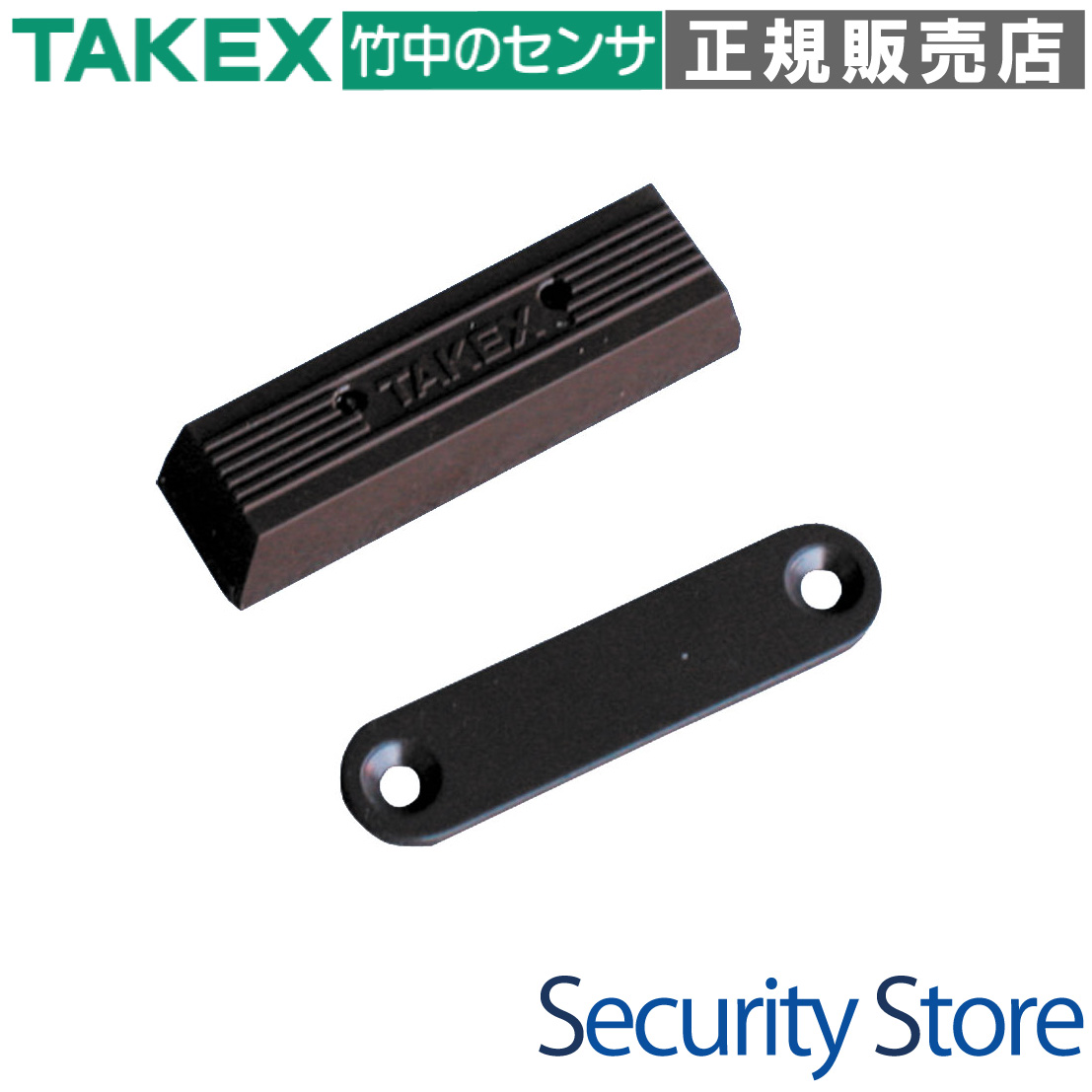

MG-103T(B) 薄型マグネットスイッチブラウン

MG-103T(B)は、マグネット部の厚みをわずか2mmに抑えた超薄型の磁気開閉センサーです。扉や窓の開閉検知に最適で、その薄さから従来のスイッチでは困難だった引き違い扉（クロス扉）への設置にも対応します。電源不要のリードスイッチ方式を採用しており、高い信頼性と施工性を兼ね備えたBtoBセキュリティの定番モデルです。

型番： MG-103T(B)
製品名： 薄型マグネットスイッチ（ブラウン）
検知方式： リードスイッチ方式（磁気検知）
主な用途： ドア・窓の開閉監視、セキュリティシステムの接点入力
動作距離： 20mm以下（非磁性体上）
出力形式： 無電圧接点（b接点）

資料ダウンロード

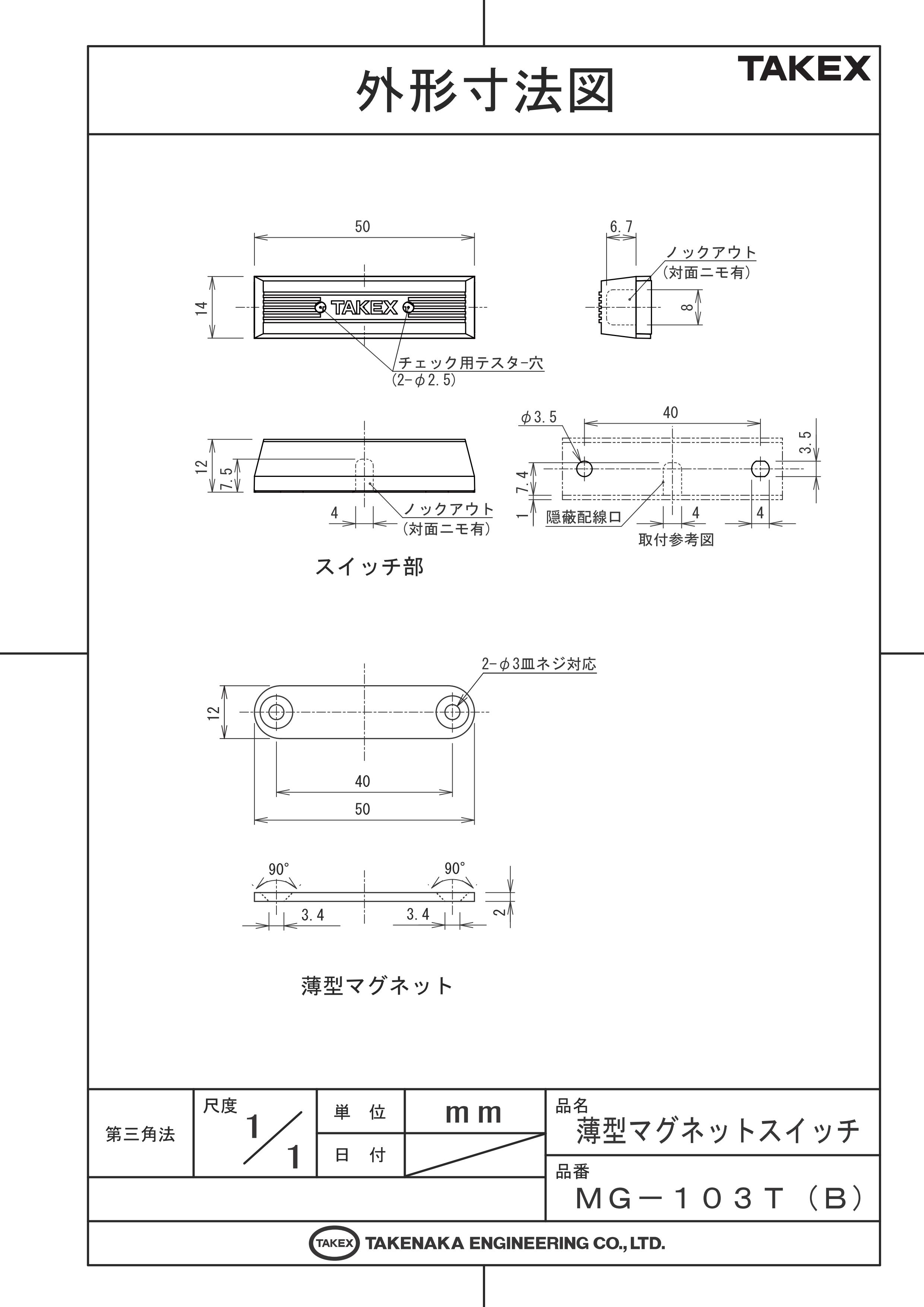

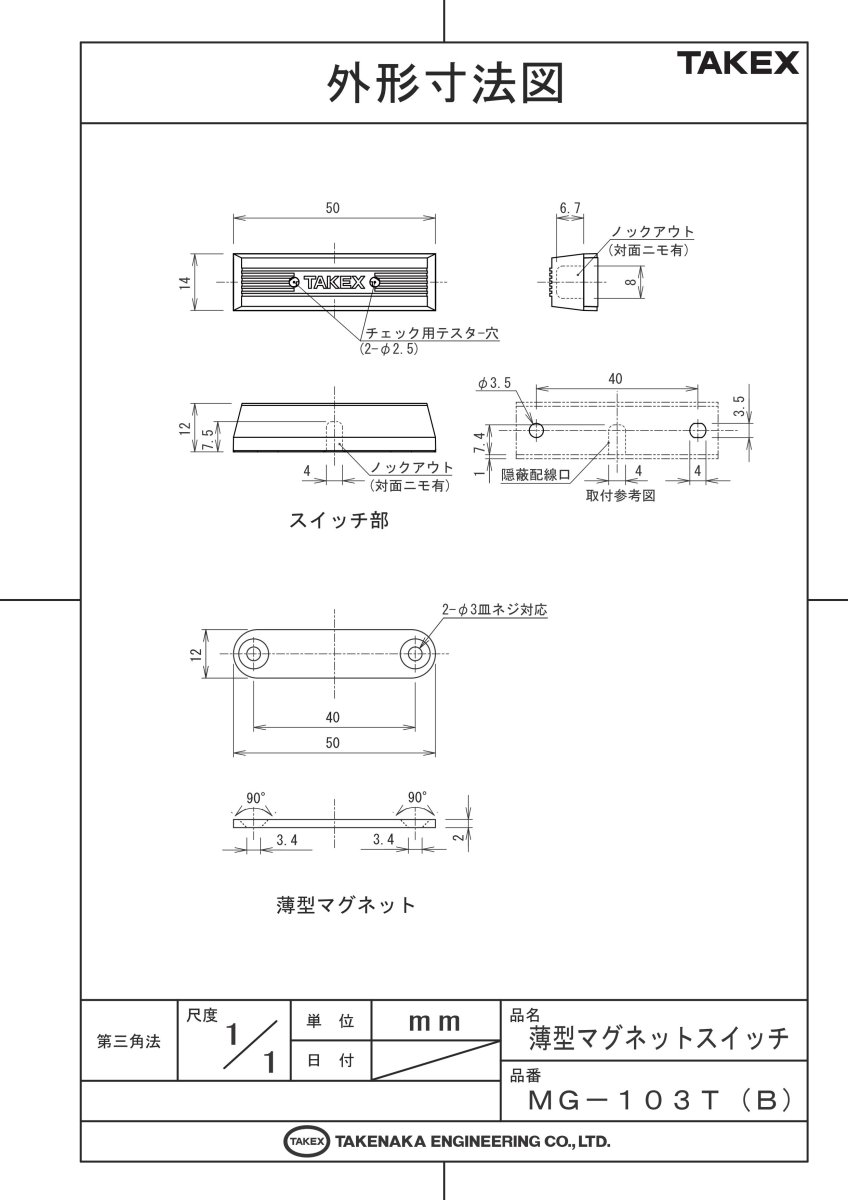

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）取付方法資料（PDF）

この製品が向いている用途

オフィスや住宅のアルミサッシ、木製扉の開閉監視
隙間の狭い引き違い扉（クロス扉）のセキュリティ
電源確保が難しい場所へのセンサー設置
警備システムや自主防犯システムの接点信号入力

導入前に確認したいポイント

設置面が鉄扉などの磁性体でないか（距離補正が必要）
b接点（離隔時に回路が開く）仕様でシステムに適合するか
接点容量がAC/DC 30V・0.1A以下であるか
設置場所が結露のない屋内環境であるか

特長

1. 厚さわずか2mm、超薄型マグネット部の採用

本製品最大の特徴は、マグネット部の厚みがわずか2mmという極薄設計にあります。これにより、従来のマグネットスイッチでは干渉して取り付けられなかった引き違い扉の隙間や、デザイン性を重視する建具への設置を可能にしました。

2. 最大20mmの余裕あるセット距離

薄型ながら強力な磁石を採用することで、動作距離（セット距離）20mm以下を実現しています。扉のガタつきや施工時のわずかなズレを許容できるため、長期にわたり安定した運用が可能です。

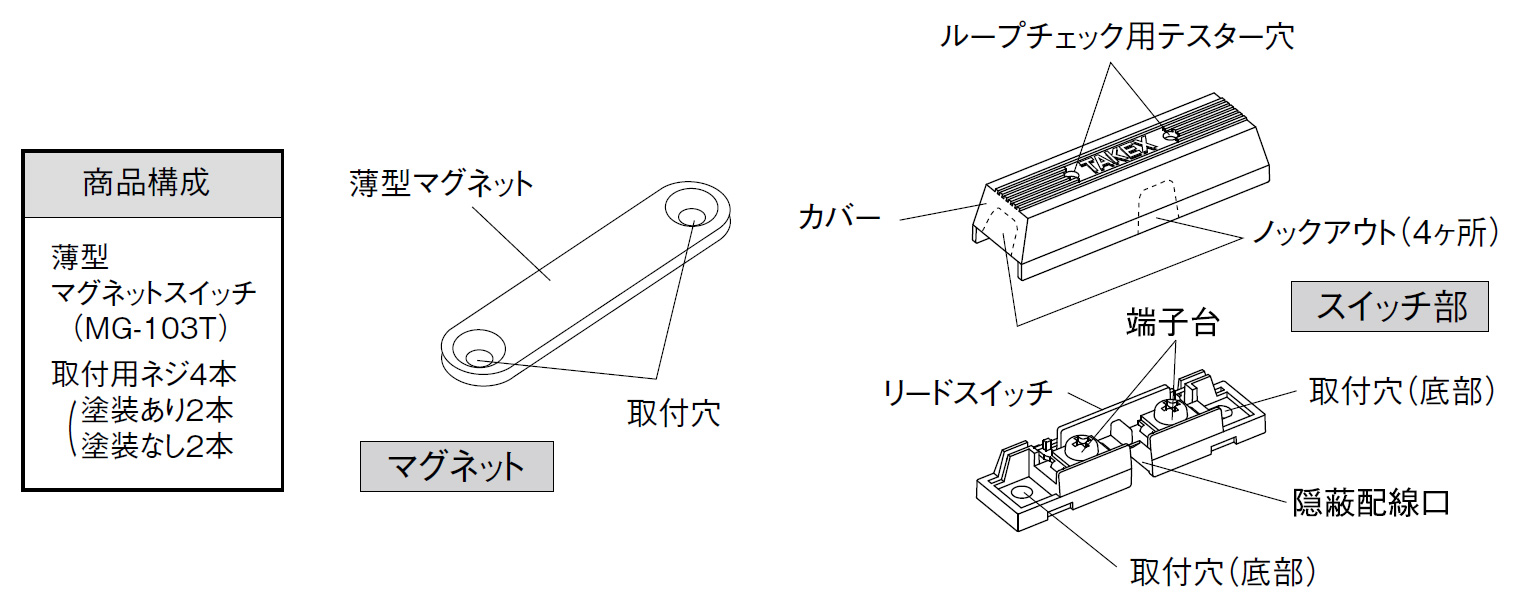

3. カバーを外さず導通確認できる「テスター孔」

スイッチカバー上部に専用のテスター孔を設けています。施工後やメンテナンス時に、カバーをスライドさせて取り外す手間をかけることなく、テスターのリードを差し込むだけでループチェックが行える現場重視の設計です。

4. 信頼性の高いリードスイッチテクノロジー

物理的な接点開閉を行うリードスイッチ方式を採用。外部電源を必要とせず、コントローラーからの微弱電流のみで動作するため、停電時の信頼性も高く、省電力なシステム構築に寄与します。また、100万回の開閉寿命（定格負荷時）を誇ります。

5. 施工性を高める「長穴構造」と「スライドカバー」

スイッチ部・マグネット部ともに取付穴が長穴構造になっており、ネジ留め後の微細な位置調整が容易です。配線端子を保護するカバーはスライド式で、施工時の取り回しもスムーズです。

6. 空間に調和するデザインとカラーバリエーション

落ち着いたブラウンカラーの樹脂筐体を採用しており、木製ドアやダークカラーのアルミ枠に違和感なく溶け込みます。また、ストッパー不要のフラットな形状により、設置後の意匠性を損ないません。

    選定時に評価したい強み
    薄型設計： マグネット部2mmで、あらゆる扉の隙間に対応可能。
高メンテナンス性： カバー未開封でのテスターチェックにより工数を削減。
確実な動作： 20mmの動作距離で、経年による建具の歪みにも強い。
簡単施工： 取付ネジ付属、長穴による微調整機能で設置ミスを防止。



施工・設置ガイド

正確な動作と長期安定稼働のため、設置時は以下のガイドラインを遵守してください。

確認項目	この製品での考え方
設置面の材質	木材・アルミ・プラスチックなどの非磁性体への設置を推奨します。
鉄扉への設置	鉄などの磁性体に直接取り付けると動作距離が短くなります。スペーサーを用いて磁性体から浮かせて設置してください。
配線極性	無電圧接点のため、配線の極性はありません。
配線距離	配線抵抗と接点抵抗の合計が100Ω以下になるよう、電線径に応じて距離を調整してください。

配線距離と電線径（目安）

使用電線（銅線）	最大配線距離（往復）
0.3mm2 (直径φ0.65)	1,000m
0.5mm2 (直径φ0.8)	1,500m
0.75mm2 (直径φ1.0)	2,000m

トラブルシューティング

現象	推定原因	対応策
扉を閉めても「閉」にならない	セット距離が20mm以上離れている	マグネットとスイッチの間隔を狭める
鉄扉で動作が不安定	磁力が扉側に逃げている	スペーサー等で扉面から離して設置する
導通が確認できない	端子台のネジ締め不足、または断線	テスター孔で接点を確認し、配線を再接続する

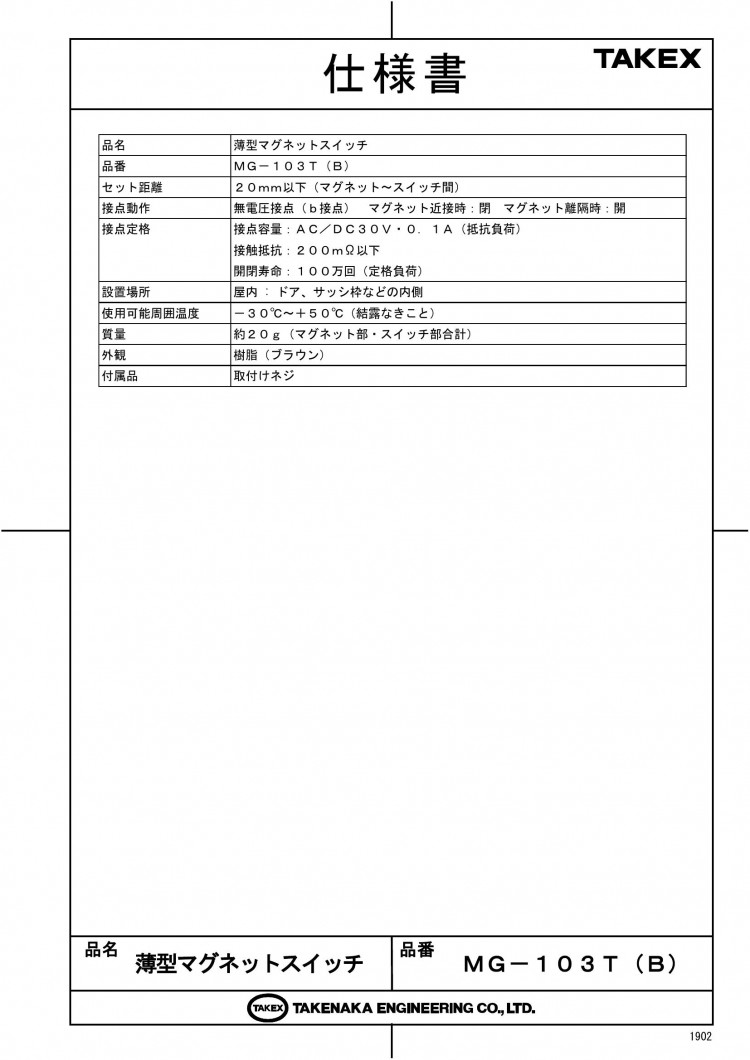

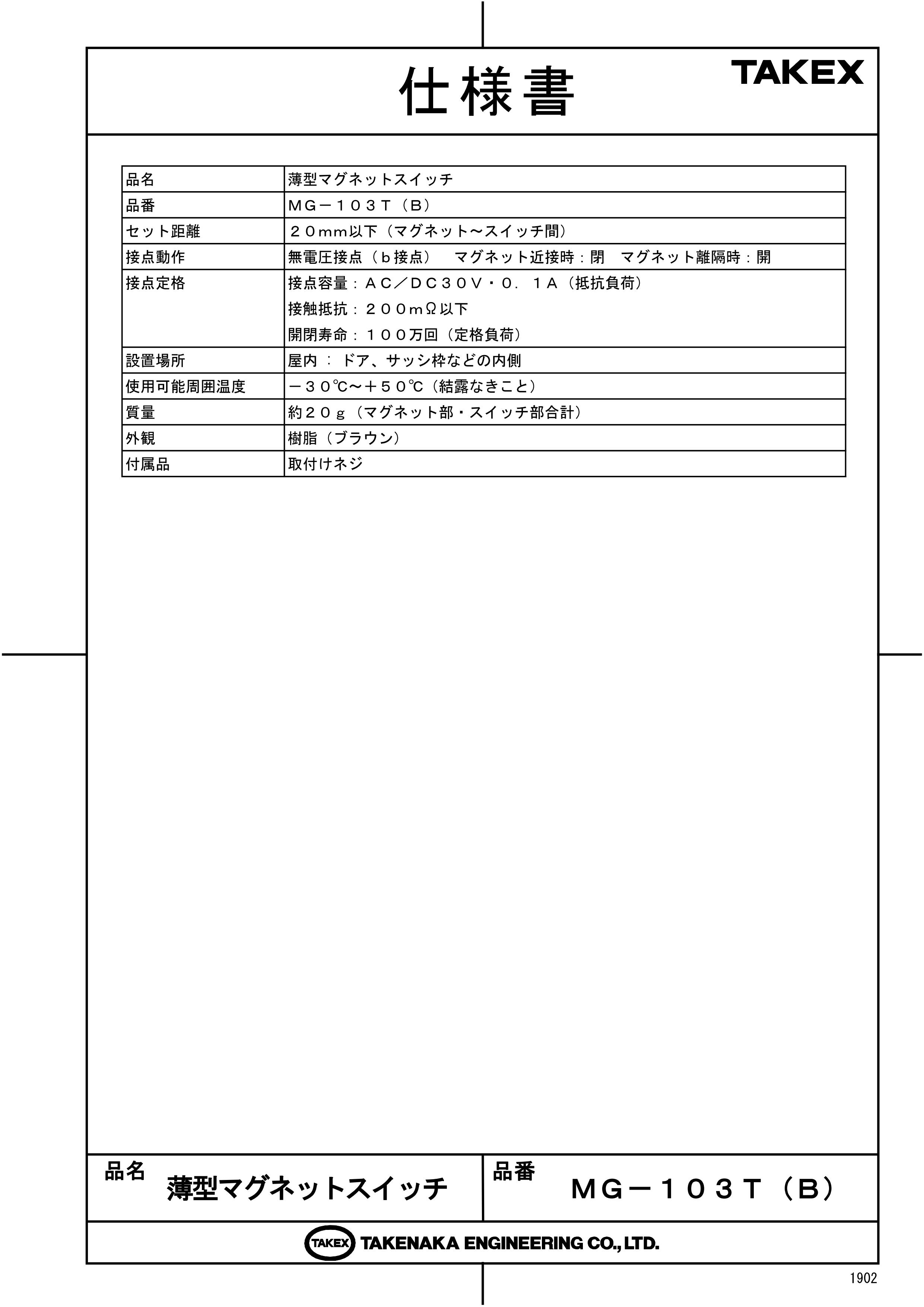

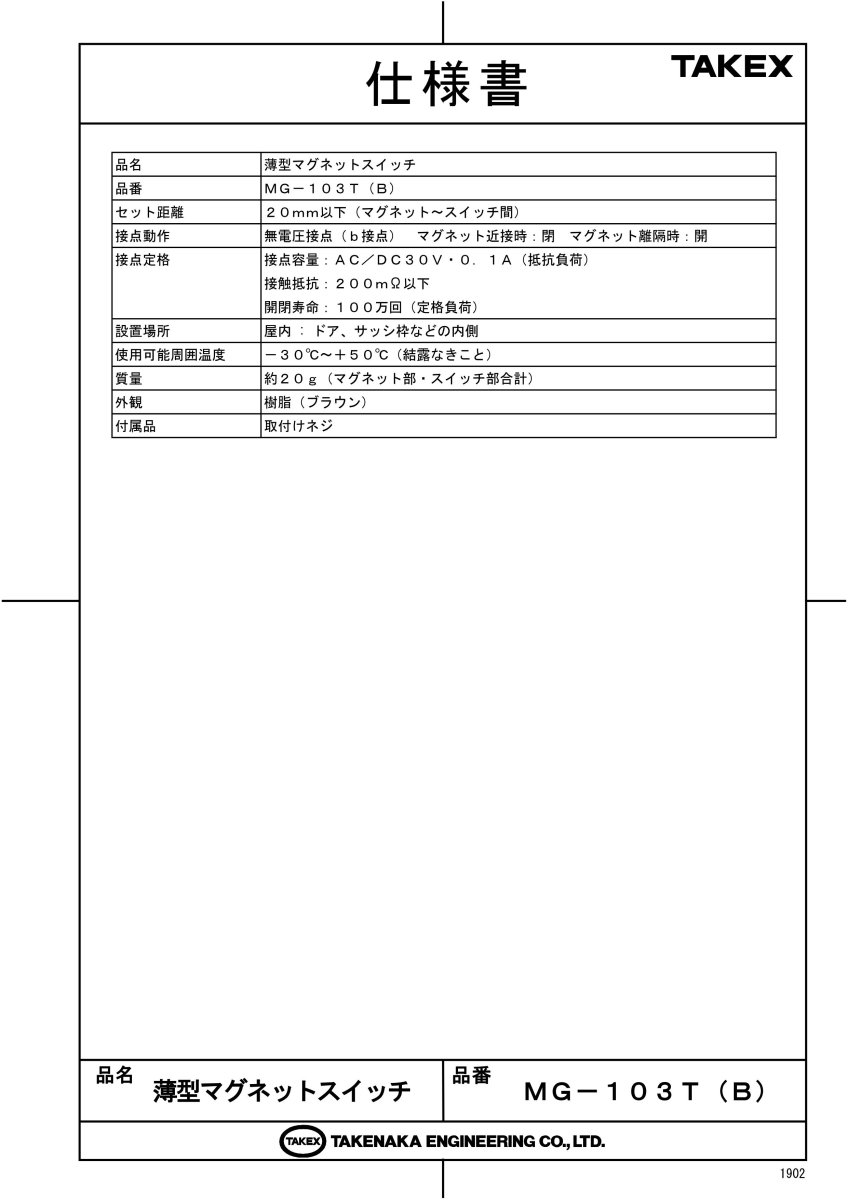

製品仕様

項目	内容
品名	薄型マグネットスイッチ
品番	ＭＧ－１０３Ｔ（Ｂ）
セット距離	２０ｍｍ以下（マグネット〜スイッチ間）
接点動作	無電圧接点（ｂ接点）マグネット近接時：閉マグネット離隔時：開
接点定格	接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）接触抵抗：２００ｍΩ以下開閉寿命：１００万回（定格負荷）
設置場所	屋内：ドア、サッシ枠などの内側
使用可能周囲温度	－３０℃〜＋５０℃（結露なきこと）
質量	約２０ｇ（マグネット部・スイッチ部合計）
外観	樹脂（ブラウン）
付属品	取付けネジ

FAQ

Q：マグネット部の厚さは本当に2mmしかありませんか？ A：はい、マグネット部の厚みは2mmの超薄型設計です。これにより引き違い扉のわずかな隙間にも設置可能です。

Q：鉄製の扉に取り付けることは可能ですか？ A：可能ですが、磁性体である鉄の影響で動作距離が短くなります。安定した動作のため、スペーサー等で扉面から浮かせて設置することをお勧めします。

Q：電源供給は必要ですか？ A：いいえ、リードスイッチ方式による物理接点のため、センサー自体への電源供給は不要です。

Q：テスター孔はどのように使用しますか？ A：スイッチカバーを閉じた状態で、カバー上面の小さな穴にテスターのリード棒を差し込むことで、内部の導通状態を直接確認できます。

Q：b接点とはどのような動作ですか？ A：マグネットが近づいている（扉が閉まっている）ときに回路が「閉」じ、マグネットが離れる（扉が開く）ときに回路が「開」く動作を指します。

Q：雨の当たる屋外でも使用できますか？ A：本製品は屋内専用です。直接雨の当たる場所や、激しい結露が発生する環境での使用は避けてください。

Q：取り付けネジは付属していますか？ A：はい、専用の取付けネジが標準で付属しています。

Q：配線距離に制限はありますか？ A：配線抵抗と接点抵抗の合計を100Ω以下に抑える必要があります。一般的な0.5mm2の電線を使用する場合、往復1,500m程度が目安となります。

Q：スイッチとマグネットの向きに決まりはありますか？ A：基本的にはスイッチ部とマグネット部が対向するように設置してください。詳細は付属の取付説明資料をご確認ください。

Q：他の色もありますか？ A：本製品はブラウン（B）ですが、他にホワイトやグレーのバリエーションがございます。設置場所の色調に合わせてお選びいただけます。
