残留者センサー TAKEX 竹中エンジニアリング [PR-900]

残留者センサー TAKEX 竹中エンジニアリング [PR-900]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 残留者センサー 近赤外線距離測定方式 屋内天井用

残留者センサー PR-900 (赤外線センサー)

PR-900は、距離測定方式を採用することで、警戒エリア内に静止している人体を確実に検知する高精度残留者センサーです。一般的なパッシブセンサーでは困難だった「動かない人」の検知を可能にし、CD/ATMコーナーや個室の残留監視に最適なパフォーマンスを発揮します。

  • 型番： PR-900
  • 方式： 近赤外線ビーム直接反射方式 (測距方式)
  • 主要用途： ATMコーナーの残留者検知、重要区画の滞在監視
  • 特筆機能： 掃除ロボット・小動物の排除機能、最大8台の相互干渉防止
  • 設置環境： 屋内天井取付（高さ1m〜4m）

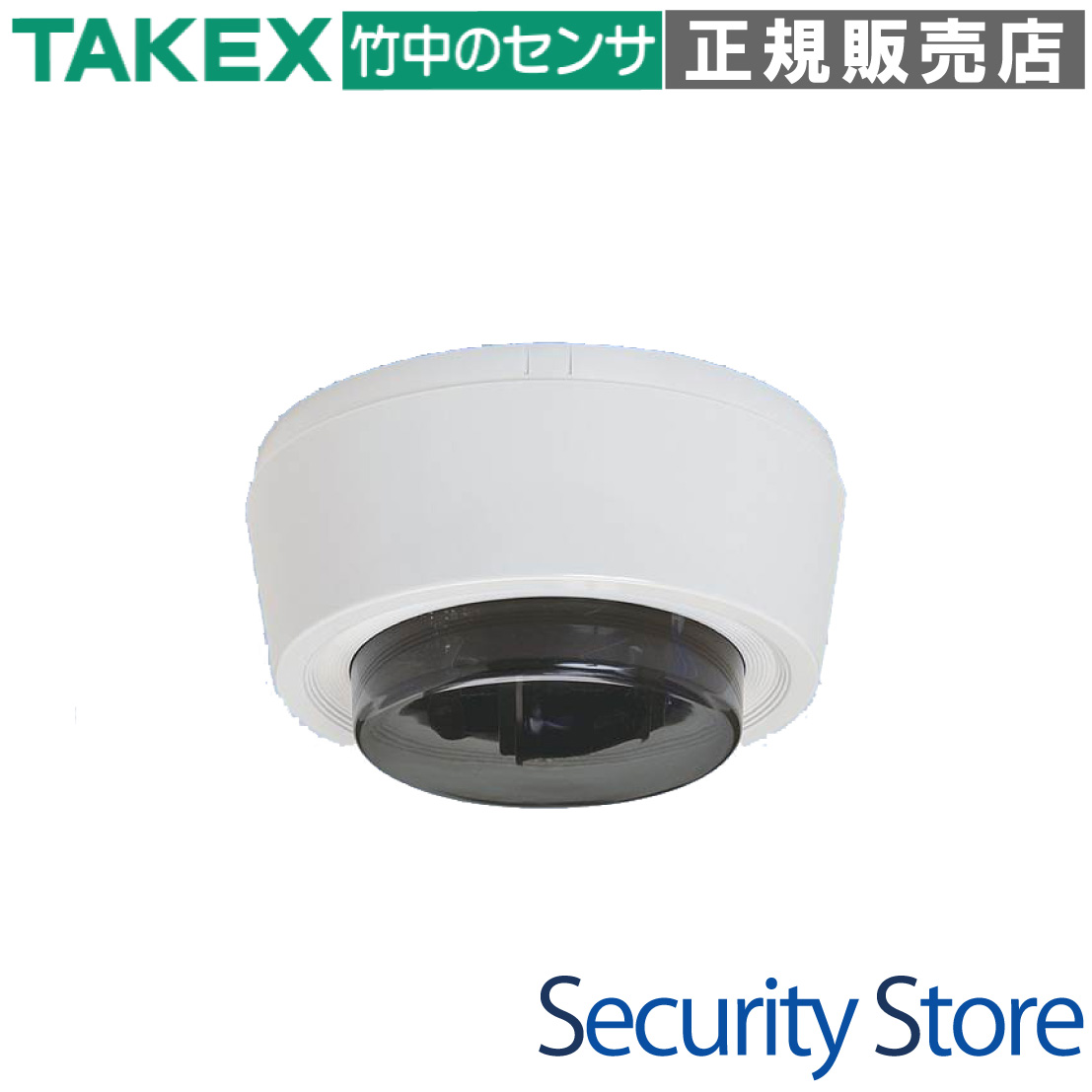

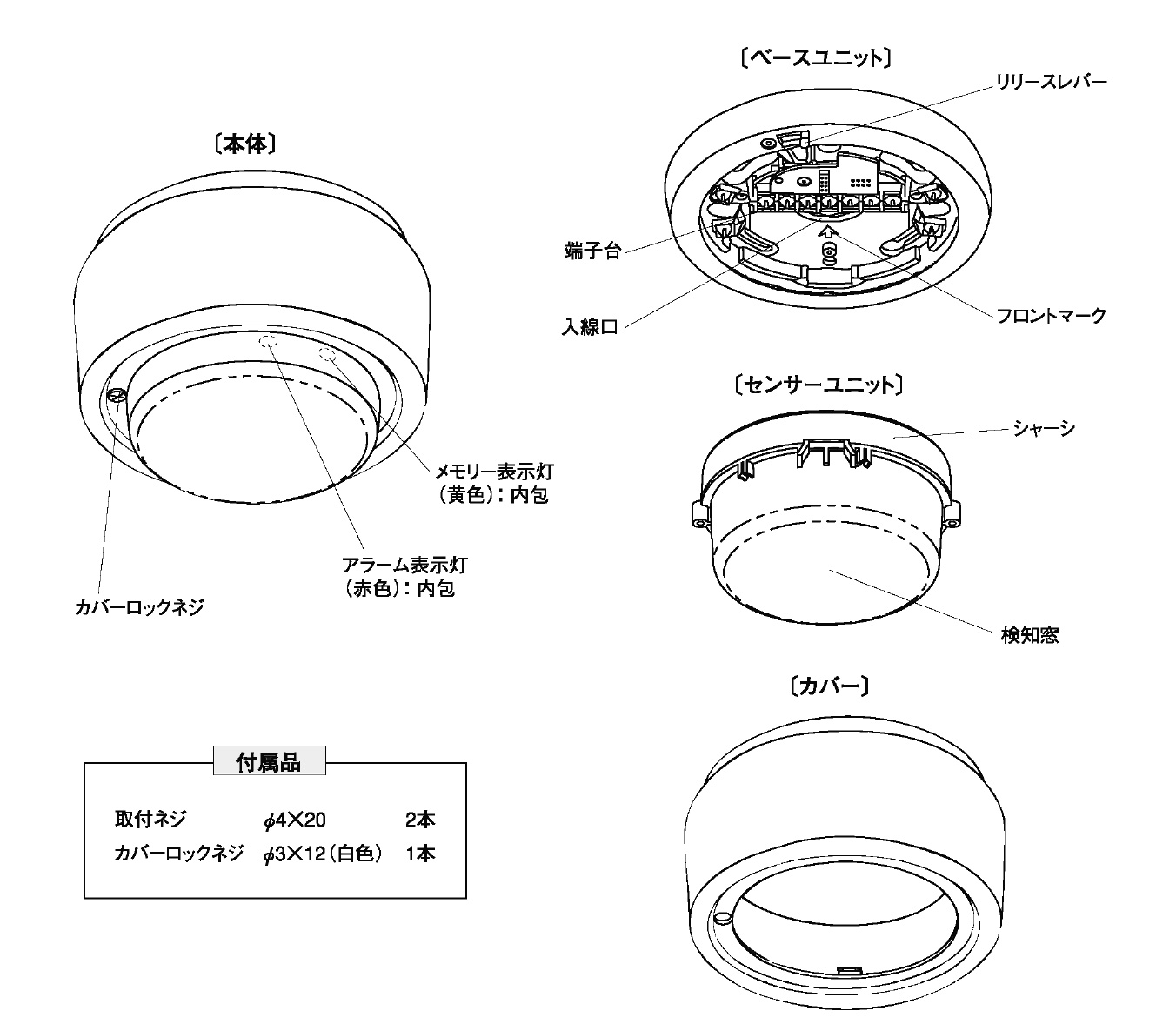

残留者センサー PR-900 製品画像

資料ダウンロード

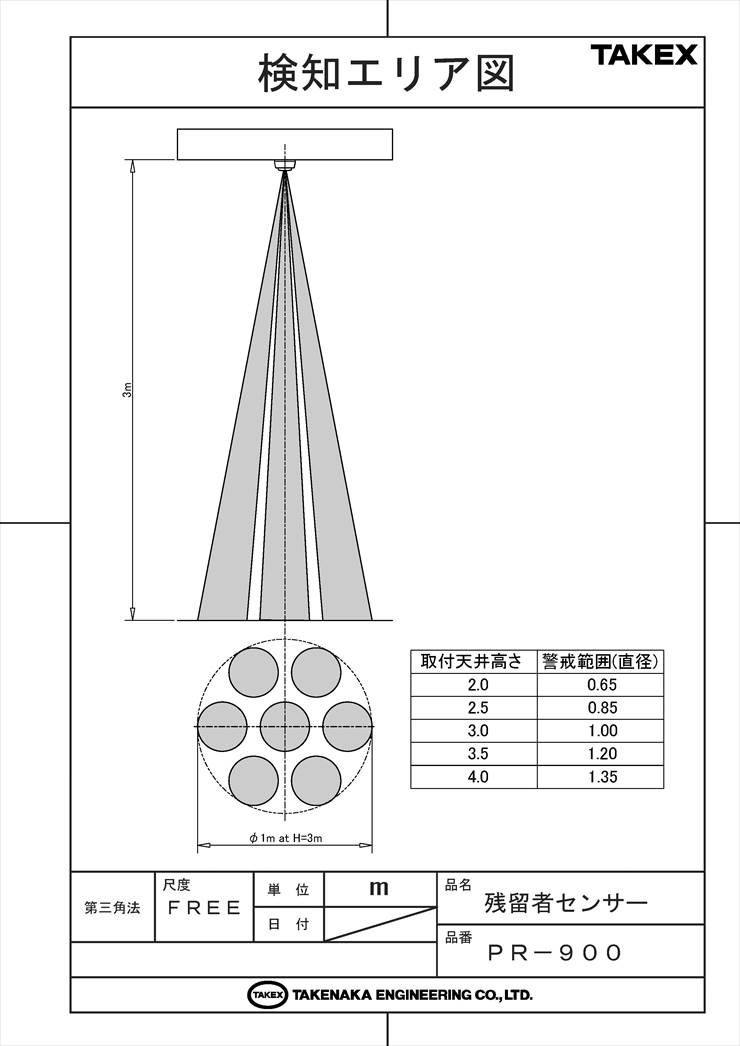

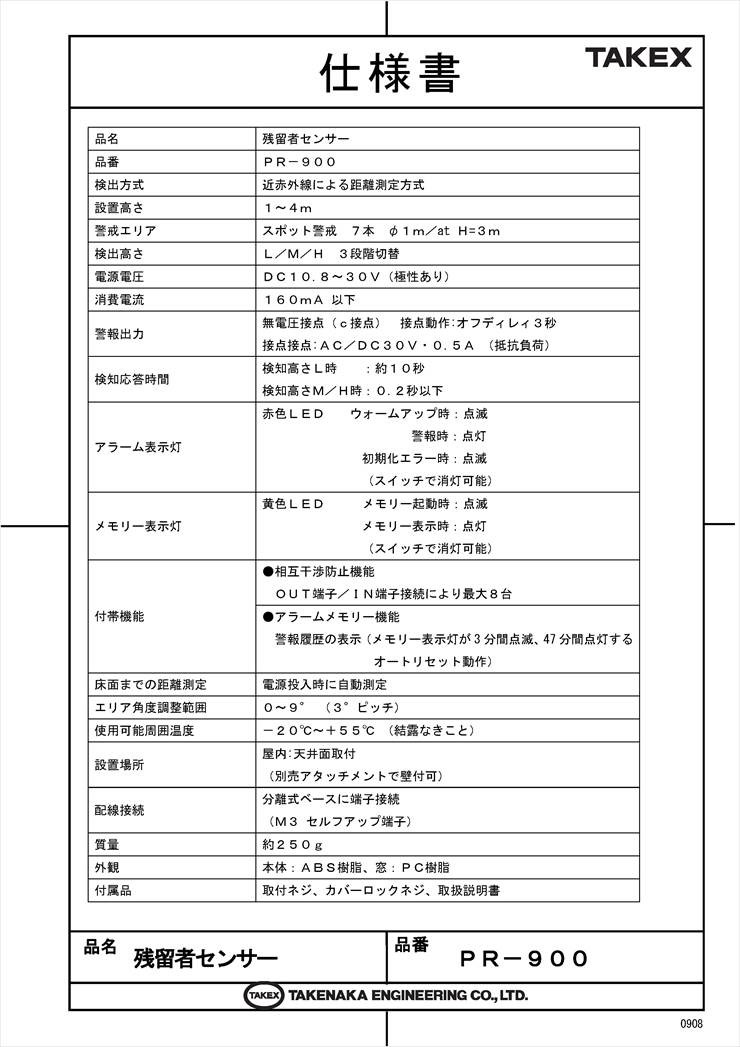

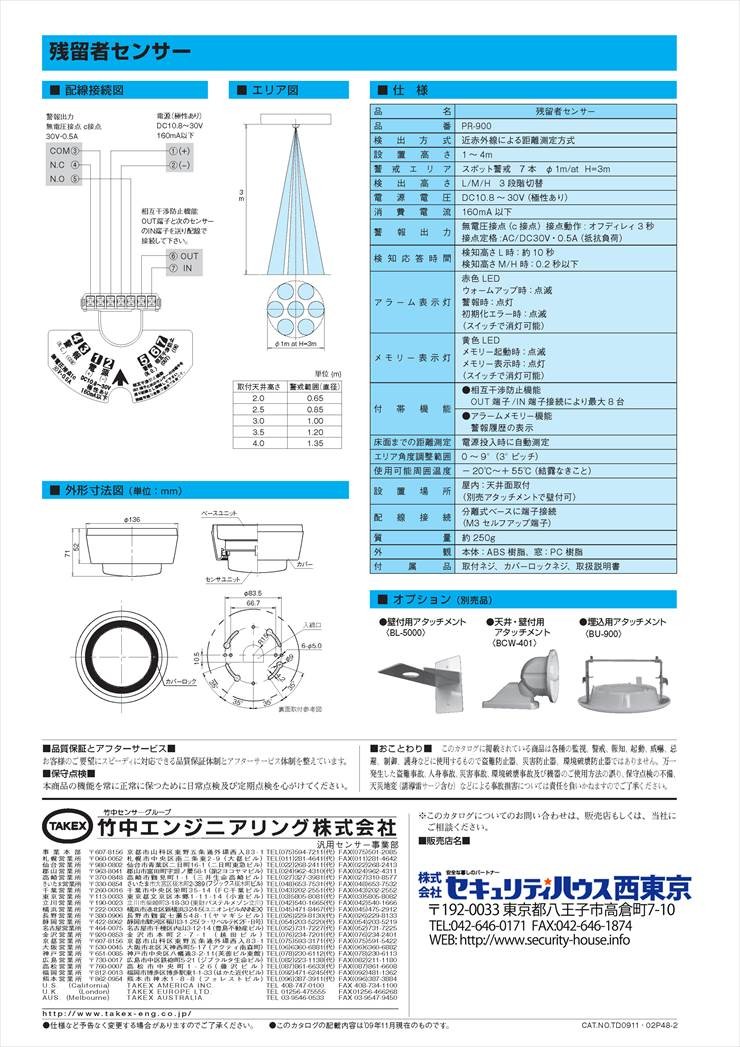

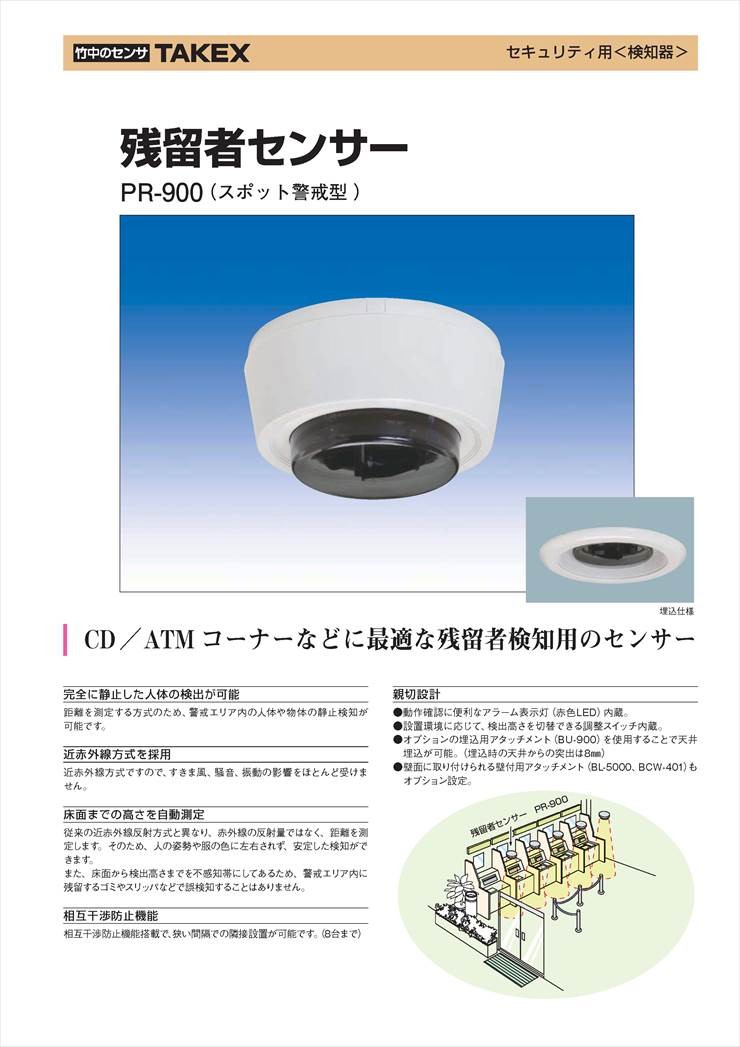

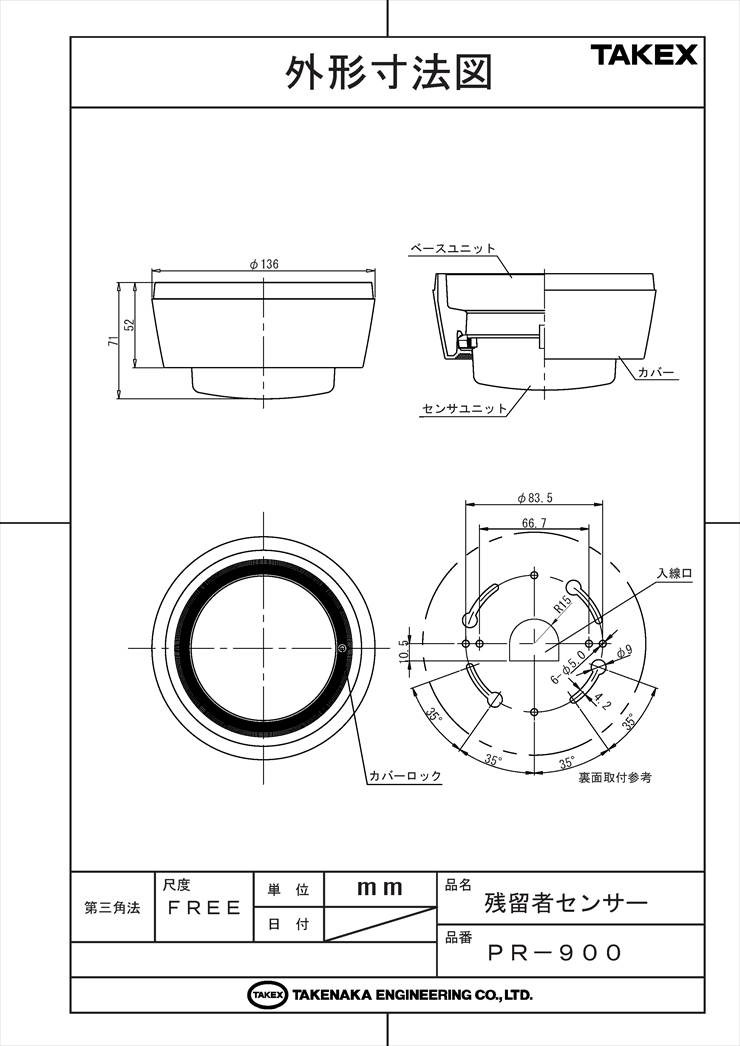

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 金融機関のCD/ATMコーナーの残留監視
  • 深夜時間帯の店舗風除室での滞在検知
  • 重要書類保管庫などの静止人体検知
  • 介護施設やトイレ内での長時間滞在検知

導入前に確認したいポイント

  • 設置高さが1m〜4mの範囲内であるか
  • 床面が黒色マットなど極端に低反射でないか
  • 電源電圧（DC10.8V〜30V）の確保
  • 設置後、学習のために電源の再投入が必要

特長

完全に静止した人体の検出が可能

PR-900はセンサーから対象物までの距離を測定するアクティブ方式を採用しています。熱源の変化を捉えるパッシブ方式とは異なり、警戒エリア内の物体が動かなくても、その「存在」を物理的な距離として捉え続けるため、静止した残留者を確実に検知できます。

外乱要因に強い近赤外線アクティブ方式

センサー自身が赤外線を投光して反射を測定する方式のため、周囲の温度変化、すきま風、騒音、振動といった、一般的な人感センサーが苦手とする環境ノイズの影響をほとんど受けません。安定した運用が求められるBtoB現場に最適です。

掃除ロボットや小動物による誤検知を排除

床面から一定の高さまでを「不感知帯」として設定できるため、夜間に稼働する自動掃除ロボットや、床面を移動する小動物、風で動くゴミ、スリッパなどの影響による誤報を劇的に低減します。人の腰から上の高さに絞った検知（H設定）も可能です。

服の色や姿勢に左右されない安定性

従来の反射量測定方式とは異なり、純粋な「距離」を算出します。そのため、赤外線を吸収しやすい黒色の服を着た人物や、うずくまった姿勢など、赤外線の反射条件が厳しいケースでも安定した検知性能を維持します。

独立7本ビームによるスポット警戒

センサー真下を中心に合計7本の独立した警戒ビームを配置しています。それぞれのビームが個別に距離測定を行っているため、エリア内のどの位置に人物がいても死角なく検知信号を出力することが可能です。

最大8台までの相互干渉防止機能

複数のATMが並ぶような狭い間隔での設置でも、同期信号（IN/OUT端子）を接続することで、お互いの赤外線が干渉し合うのを防ぎます。最大8台までの同期が可能で、隣接設置時の信頼性を担保します。

現場に合わせた柔軟な調整・設置オプション

本体内蔵のスイッチで検出高さを3段階（L/M/H）に切り替えられるほか、センサヘッドを最大9°まで傾けることが可能です。また、オプションのアタッチメントを使用することで天井埋込や壁面取付にも対応します。

選定時に評価したい強み

  • 高信頼検知：パッシブ方式では不可能な「静止状態」の確実な捕捉
  • 誤報対策：床面自動学習と不感知帯設定による環境ノイズの徹底排除
  • 施工性：分離式ベースとスクリューレス端子台によるスムーズな工事
  • 自己診断：LED表示灯による動作状態およびメモリー履歴の即時確認

LED表示灯の挙動パターン

ステータス アラーム表示（赤） メモリー表示（黄） 詳細・意味
ウォームアップ 点滅 点灯 電源投入後の約30秒間。動作準備中。
距離測定中 消灯 点灯 10秒間の床面学習。エリア立ち入り禁止。
通常監視 消灯 消灯 正常動作中。
検知（警報） 点灯 消灯 物体を検知。警報出力を動作中。
測定エラー 高速点滅 消灯 床面が低反射率、または距離が範囲外。

内部スイッチ設定（検出高さ）

設定モード 検知高さの目安 主な用途・特性
L（低） 床面から約20〜40cm 残留者検知に最適。応答時間 約10秒。
M（中） 床面から約40〜100cm 通過検知にも対応。応答時間 約0.2秒以下。
H（高） 床面から約60〜100cm 床面のゴミ等の影響を最大限排除。応答 約0.2秒。

配線・端子仕様

端子番号 名称 内容
1 / 2 電源入力 DC10.8V 〜 30V（極性あり）。
3 / 4 / 5 警報出力 無電圧c接点（COM / N.C. / N.O.）。AC/DC30V 0.5A以下。
6 / 7 同期信号 相互干渉防止用（OUT / IN）。最大8台まで接続可能。

製品仕様

項目 内容
品名残留者センサー
品番PR-900
検出方式近赤外線ビーム直接反射方式 (測距方式)
設置高さ1〜4m
警戒エリアスポット警戒　7本　φ1m/at H=3m
検出高さL/M/H　3段階切替
電源電圧DC10.8〜30V(極性あり)
消費電流160mA以下
警報出力無電圧接点(c接点) 接点動作:オフディレィ3秒
接点定格:AC/DC30V・0.5A(抵抗負荷)
検知応答時間検知高さL時:約10秒
検知高さM/H時:0.2秒以下
アラーム表示灯赤色LED
ウォームアップ時:点滅、警報時:点灯、初期化エラー時:点滅
(スイッチで消灯可能)
メモリー表示灯黄色LED
メモリー起動時:点滅、メモリー表示時:点灯
(スイッチで消灯可能)
付帯機能●相互干渉防止機能（最大8台）
●アラームメモリー機能（警報履歴表示）
床面距離測定電源投入時に自動測定
エリア角度調整0〜9°(3°ピッチ)
使用可能周囲温度-20℃〜+55℃(結露なきこと)
設置場所屋内:天井面取付(別売アタッチメントで壁付可)
配線接続分離式ベースに端子接続(M3セルフアップ端子)
質量約250g
付属品取付ネジ、カバーロックネジ、取扱説明書

FAQ

Q：一般的な人感センサー（パッシブ方式）との違いは何ですか？ A：パッシブ方式は「熱源の変化」を検知するため静止している人を検知しにくいですが、PR-900は「距離」を測定するため、動かない人でも物理的な存在として確実に検知し続けられる点が最大の違いです。
Q：掃除ロボットが通っても大丈夫ですか？ A：はい、大丈夫です。床面から一定の高さ（設定によりますが約20cm以上など）を検知対象としているため、床を移動する低い物体は検知せず、誤報を防止します。
Q：設置高さに制限はありますか？ A：1mから4mの高さに設置してください。4mを超える高さでは、赤外線の反射が弱くなり正常に検知できない可能性があります。
Q：床面の色が黒色でも検知できますか？ A：極端に反射率の低い黒色のマットや鏡面仕上げの場合、距離測定エラー（赤LED高速点滅）が出る場合があります。その際は検出高さを「L」に設定するか、床面の材質をご検討ください。
Q：複数のセンサーを近くに並べて設置しても誤動作しませんか？ A：同期端子（IN/OUT）を接続することで、最大8台まで相互干渉を防ぐことができます。1台目の信号に合わせて順次投光する仕組みです。
Q：電源投入直後に赤色LEDが点滅するのは故障ですか？ A：故障ではありません。電源投入後の約30秒間はウォームアップ状態で点滅します。その後10秒間の床面測定（黄色点灯）を経て、監視状態に入ります。
Q：設置後に床にカーペットを敷いた場合、再設定は必要ですか？ A：はい、必要です。床面までの距離が変わると誤検知の原因となるため、電源を一度切り、再投入して床面距離を再学習させてください。
Q：屋外で使用することはできますか？ A：本製品は屋内専用です。雨や直射日光の当たる場所では、光学系の故障や誤動作の原因となるため使用できません。
Q：アラームメモリー機能とはどのようなものですか？ A：過去に検知があった際、黄色LEDを点灯させて知らせる機能です。巡回時に過去の異常有無を確認するのに役立ちます。
Q：検知エリアの広さはどのくらいですか？ A：設置高さが3mの場合、床面での検知エリアは直径約1mのスポット状になります。高さに合わせてエリア径は変化します。
