PA-500 HA汎用センサー 近赤外線直接反射方式 スポット検知用 TAKEX 竹中エンジニアリング [PA-500]

PA-500 HA汎用センサー 近赤外線直接反射方式 スポット検知用 TAKEX 竹中エンジニアリング [PA-500]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブインフラレッド方式 HA汎用センサー スポット検知 AC100V電源

PA-500 HA汎用センサー パッシブインフラレッド方式 スポット検知用

PA-500は、出入口や通路でのピンポイントな人体検知に最適な、パッシブインフラレッド（PIR）方式のHA汎用センサーです。 「のれん状」の狭い検知エリアを構成し、照明制御や来客報知、監視カメラの起動トリガーとして、BtoBの現場で高い信頼性を発揮します。

  • 型番： PA-500
  • 検知方式： パッシブインフラレッド方式（遠赤外線検知）
  • 設置場所： 屋内（壁面・天井面）
  • 電源電圧： AC100V（50/60Hz）
  • 出力形式： 無電圧リレー接点 1a（AC100V 0.3A以下）
※本製品は「パッシブインフラレッド方式（熱線検知）」です。近赤外線直接反射方式ではありませんので、温度変化を検知する特性を考慮して設置してください。
PA-500 HA汎用センサー 外観画像

資料ダウンロード

仕様書（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗エントランスの来客報知チャイム
  • 照明器具・空調機器の自動制御トリガー
  • 監視カメラシステムの録画開始用センサー
  • トイレや通路の換気扇連動制御

導入前に確認したいポイント

  • 設置高さが4m以内であるか
  • 電源がAC100V供給可能であるか
  • 制御対象の負荷電流が0.3Aを超えないか
  • 屋外や湿度の高い環境でないか（屋内専用）

特長

パッシブインフラレッド（PIR）テクノロジー

人体から放射される遠赤外線エネルギーの温度変化をキャッチする受動型センサーです。自ら赤外線を照射するタイプとは異なり、背景と人体の温度差を確実に捉えることで、安定した検知性能を実現します。

スポット検知・のれん状エリアの形成

セキュリティ用の空間警戒センサーとは異なり、特定の狭いラインを通過したことを検知する「スポット検知」に特化しています。カーテンやのれんのように面で警戒エリアを構成するため、動線に合わせたピンポイントな制御が可能です。

検知エリア切換スイッチの搭載

内部のスライドスイッチにより、設置環境に合わせて検知エリアを「広い」「狭い」の2段階から選択可能です。エントランス全体をカバーしたい場合や、隣接する通路の誤検知を避けたい場合など、柔軟に対応できます。

検知方向調整レバーによる微調整

センサー自体の取付位置を動かさずに、内部の光学系を物理的に動かせる調整レバーを搭載しています。レバーの先端にある矢印を対象に向けるだけで、左右の検知方向を現場で容易に微調整できます。

AC100V電源の直結対応

商用電源AC100V（50/60Hz）に直接接続して動作するため、別途DC電源ユニットなどを用意する必要がありません。既設の電源ラインを活用した施工がしやすく、システム構成を簡略化できます。

フェイルセーフを意識したLED動作ロジック

動作表示灯（緑色LED）は、待機時に「点灯」、検知時に「消灯」するという、一般的なセンサーとは逆のロジックを採用しています。これにより、遠隔からでも通電状態と待機状態を確実に視認でき、メンテナンス性が向上しています。

ウォームアップタイムによる安定運用

電源投入後、内部の焦電素子が環境に馴染むまでの約30秒間をウォームアップタイムとして設定。起動時の不安定な動作を抑制し、誤報を防ぐ安定した運用シーケンスを備えています。

耐久性の高いABS/PE樹脂設計

ホワイトを基調とした清潔感のある外装にはABS樹脂を、検知窓（フレネルレンズ）には高効率なPE樹脂を採用。BtoBの現場運用に耐えうる堅牢性と意匠性を両立しています。

選定時に評価したい強み

  • 確実なトリガー： スポット検知に特化しており、HAシステムの起動スイッチとして最適です。
  • 施工の簡便さ： AC100V直結とエリア調整レバーにより、設置工事の時間を短縮可能です。
  • 逆動作LED： 正常に通電していることが一目でわかるため、保守点検がスムーズです。
  • 安定した実績： 竹中エンジニアリング製のロングセラーモデルであり、信頼性が極めて高いです。

施工・設置ガイド

設置高さは必ず「4m以内」としてください。4mを超えると検知感度が著しく低下します。また、本機は「室内専用」のため、雨や湿気、急激な温度変化（エアコンの風）を避けて設置場所を選定してください。

確認項目 この製品での考え方

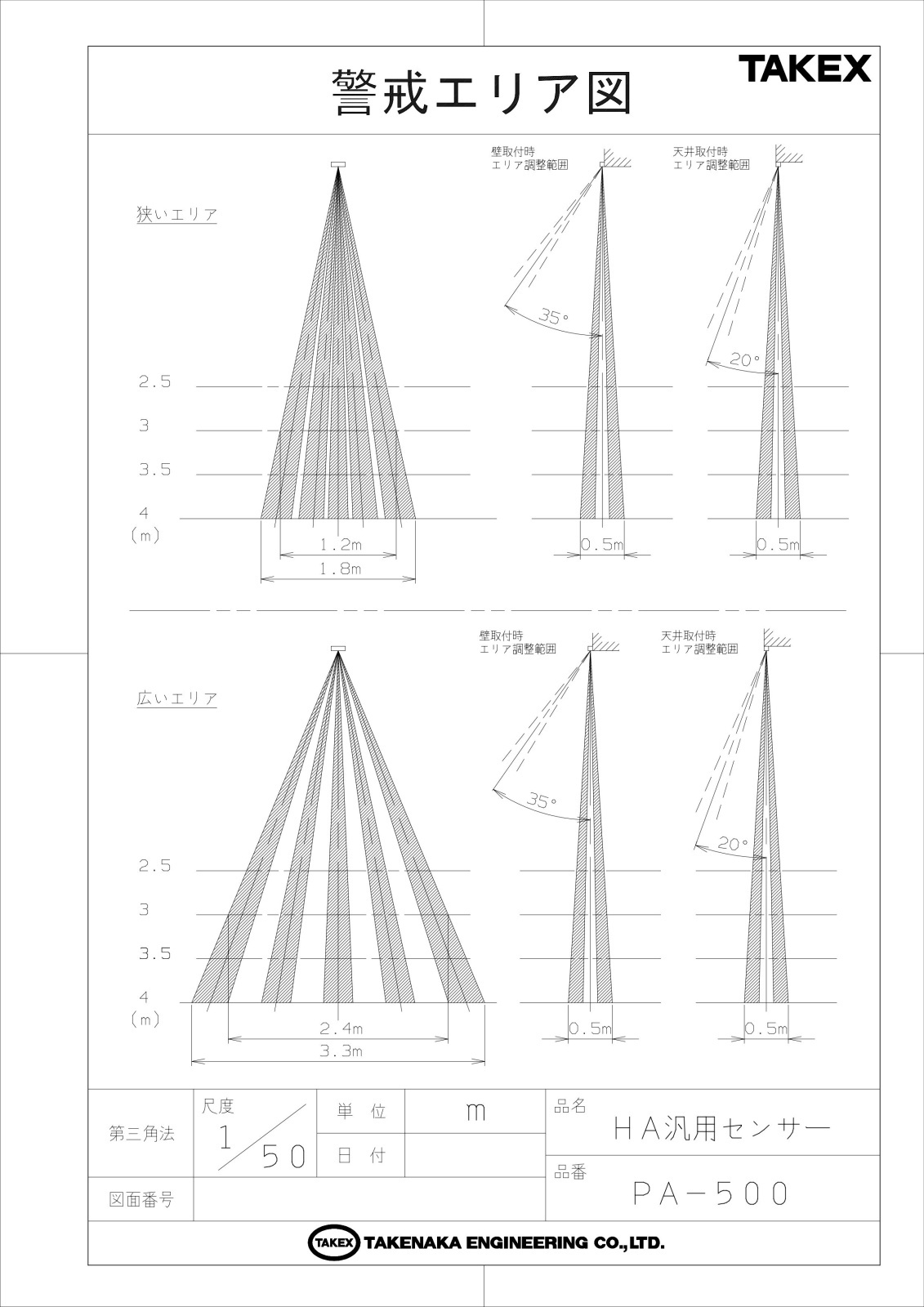

設置高さと範囲 高さ2m設置時：幅1.5m×奥行0.25m（広い設定）、幅0.7m×奥行0.25m（狭い設定）
制御可能負荷 AC100V・0.3Aまで。大型照明やモーター等は必ず外部パワーリレーを併用してください。
LEDの点灯状態 待機中に「点灯」していれば正常です。消灯している場合は電源断または検知中を意味します。
メンテナンス レンズ（検知窓）に手垢や粉塵がつかないよう注意してください。汚れは中性洗剤で拭き取ります。

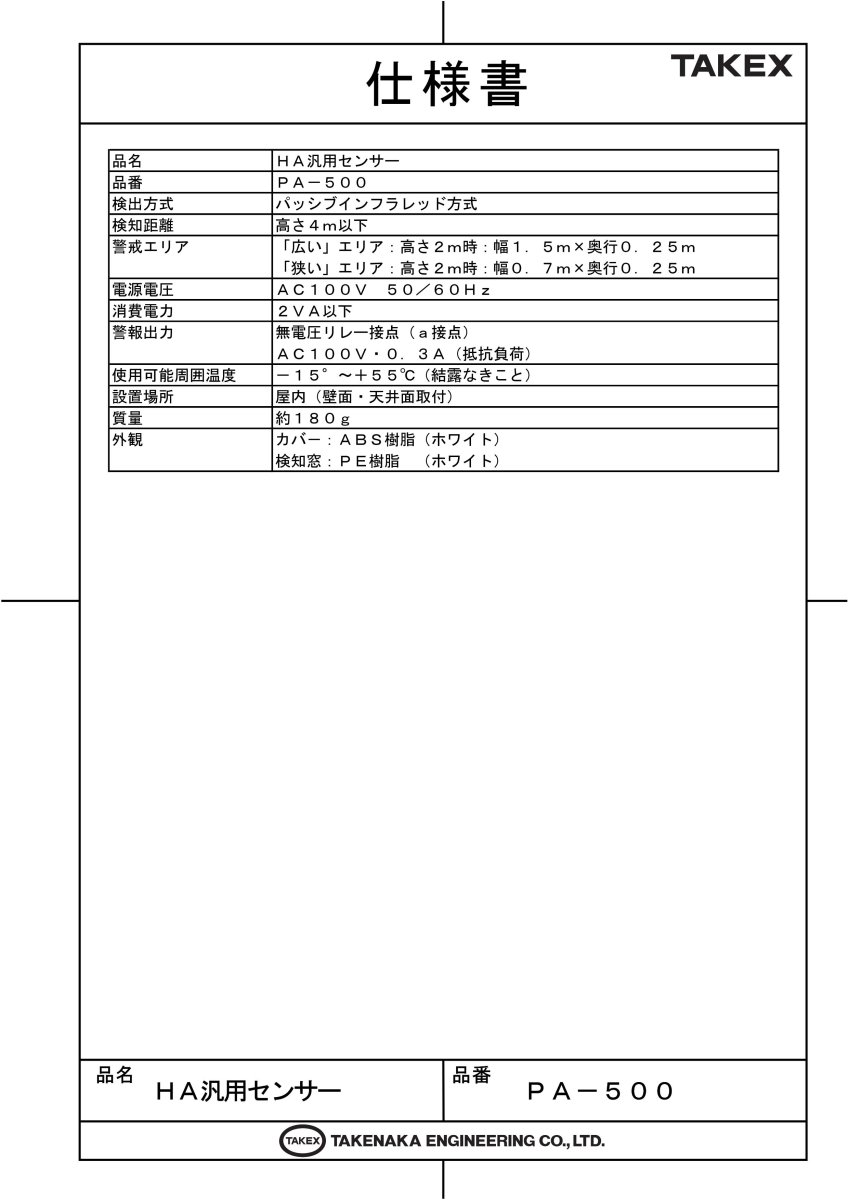

製品仕様

項目 内容
品番 PA-500
検出方式 パッシブインフラレッド方式
検知距離 高さ4m以下
警戒エリア 「広い」エリア:高さ2m時:幅1.5m×奥行0.25m
「狭い」エリア:高さ2m時:幅0.7m×奥行0.25m
電源電圧 AC100V 50/60Hz
消費電力 2VA以下
警報出力 接点方式:無電圧リレー接点(a接点)
接点容量:AC100V・0.3A(抵抗負荷)
使用可能周囲温度 -15℃〜+55℃(結露なきこと)
設置場所 屋内:壁面・天井面取付
質量 約180g
外観 カバー:ABS樹脂(ホワイト)
検知窓:PE樹脂(ホワイト)

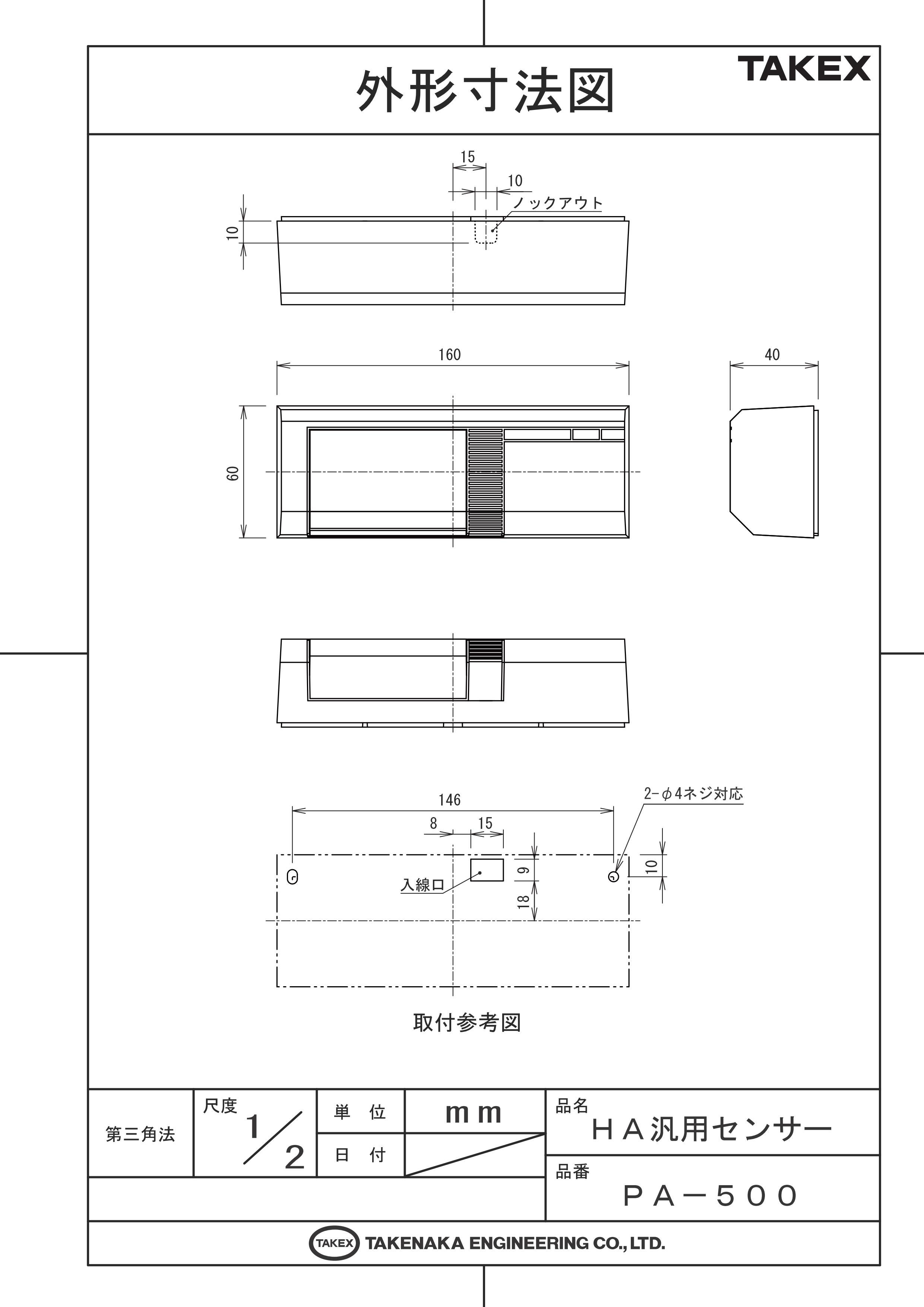

外形寸法 幅60mm × 高さ160mm × 奥行40mm

FAQ

Q：検知方式は何ですか？「近赤外線直接反射方式」ですか？ A：いいえ、本機（PA-500）の正式な検知方式は「パッシブインフラレッド方式（遠赤外線検知）」です。人体から自然に放射される遠赤外線を捉える受動型センサーです。
Q：LEDが常に緑色に点灯していますが、故障ですか？ A：いいえ、正常な状態です。本機は待機時に「点灯」、人を検知した時に「消灯」するロジックを採用しています。
Q：照明を直接接続して制御できますか？ A：AC100V 0.3A（抵抗負荷）までの小容量負荷であれば可能ですが、多くの照明や換気扇は突入電流が発生するため、直接接続すると接点が溶着する恐れがあります。必ず外部パワーリレーを介して制御してください。
Q：屋外に設置できますか？ A：いいえ、本製品は「屋内専用」です。雨がかかる場所や結露の恐れがある場所には設置しないでください。
Q：設置高さの限界を教えてください。 A：設置高さは「4.0m以内」に収めてください。これを超えると検知性能が著しく低下し、正確に動作しなくなります。
Q：電源を入れてもすぐに反応しません。 A：電源投入後の約30秒間は「ウォームアップタイム」となり、動作が不安定または検知を行わない待機状態になります。30秒経過後にテストを行ってください。
Q：エリアを狭く調整することは可能ですか？ A：はい、内部のスライドスイッチで「広い/狭い」を切り替えるほか、方向調整レバーで検知方向を物理的にオフセットさせることが可能です。
Q：ペット（犬・猫）がいる環境でも使えますか？ A：熱源の移動を検知するため、動物の移動にも反応してしまいます。設置場所やエリアの向きを調整して、ペットがエリア内に入らないように工夫が必要です。
Q：何もいないのに誤動作することがあります。 A：エリア内に風で揺れるカーテンやのれん、急激に温度が変わるエアコンの吹き出し口などがないか確認してください。これらはパッシブセンサーの誤動作の原因となります。
Q：無電圧リレー接点とは何ですか？ A：センサー内部でスイッチ（a接点）を開閉するだけの接点です。検知時に端子間が導通（ショート）します。
