HA汎用センサー 近赤外線直接反射方式 スポット検知用 TAKEX 竹中エンジニアリング [PR-800a]

HA汎用センサー 近赤外線直接反射方式 スポット検知用 TAKEX 竹中エンジニアリング [PR-800a]

販売価格: 会員のみ販売

商品詳細

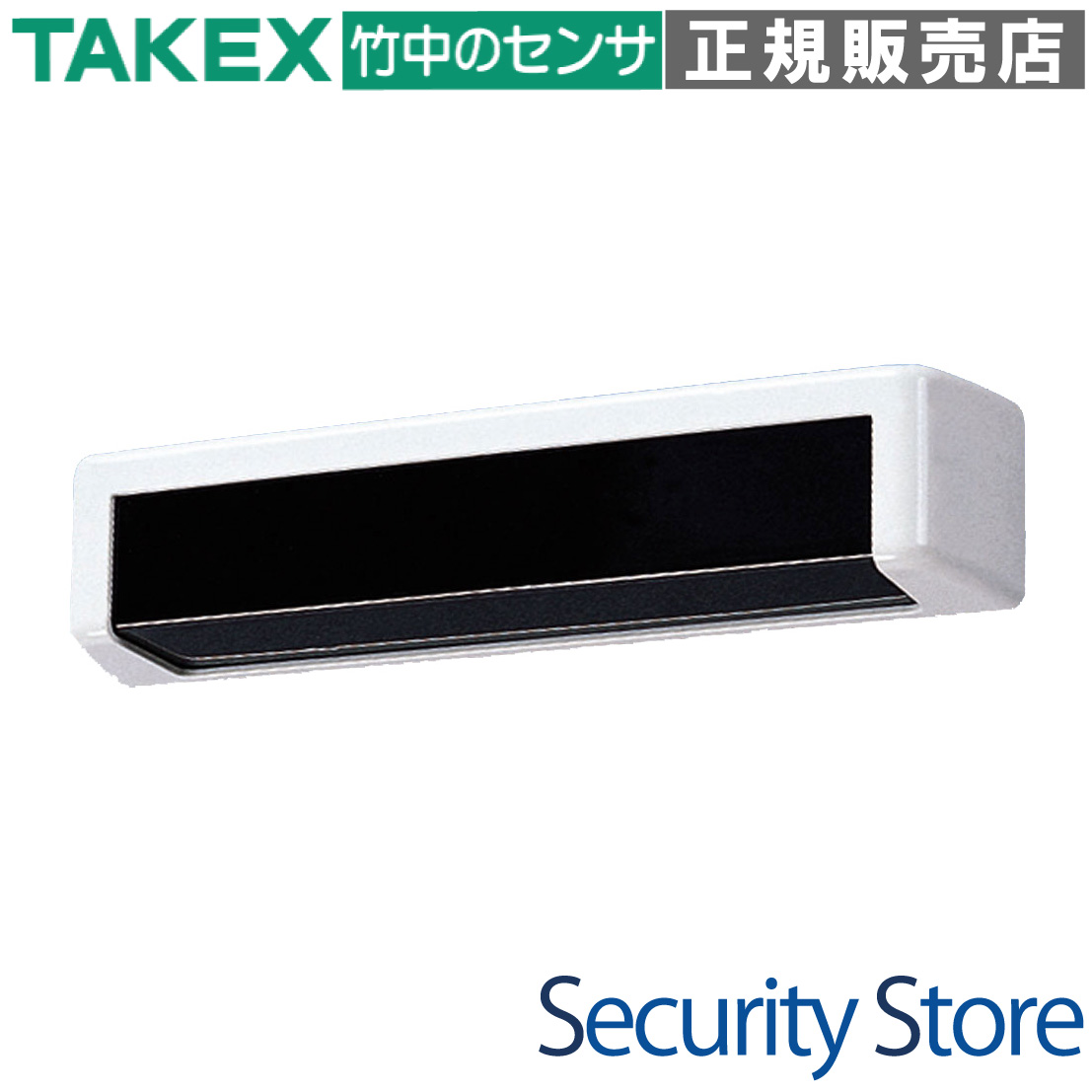

竹中エンジニアリング (TAKEX) 近赤外線センサー AC100V仕様 屋内用 スポット検知

PR-800a HA汎用センサー 近赤外線直接反射方式 スポット検知用

出入口や通路のピンポイント監視に最適な、AC100V直結型の近赤外線反射方式センサーです。

投光部と受光部を一体化したコンパクトな筐体で、対象物からの反射エネルギーの変化を精密に捕捉します。背景環境を自動学習する機能を備え、照明連動や機器制御など、BtoBの様々な現場で活用できる高信頼モデルです。

  • 型番： PR-800a
  • 検知方式： 近赤外線直接反射方式（パルスビーム）
  • 電源： AC100V 50/60Hz（商用電源直結）
  • 出力： 無電圧リレー接点 1a（ワンショット動作 約1秒）
  • 取付高さ： 最大2.5mまで

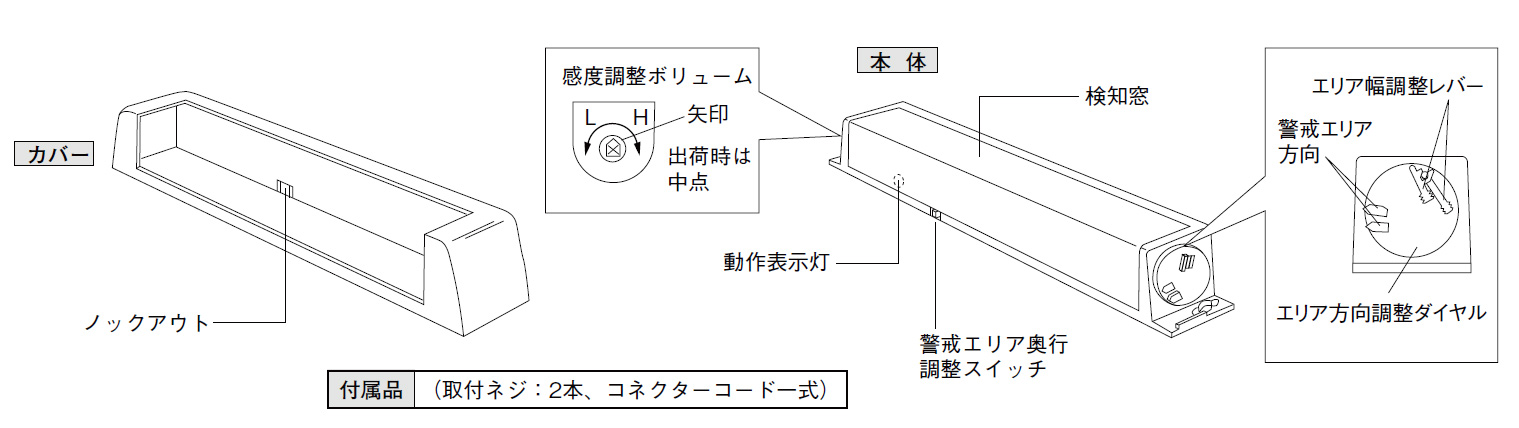

HA汎用センサー PR-800a

資料ダウンロード

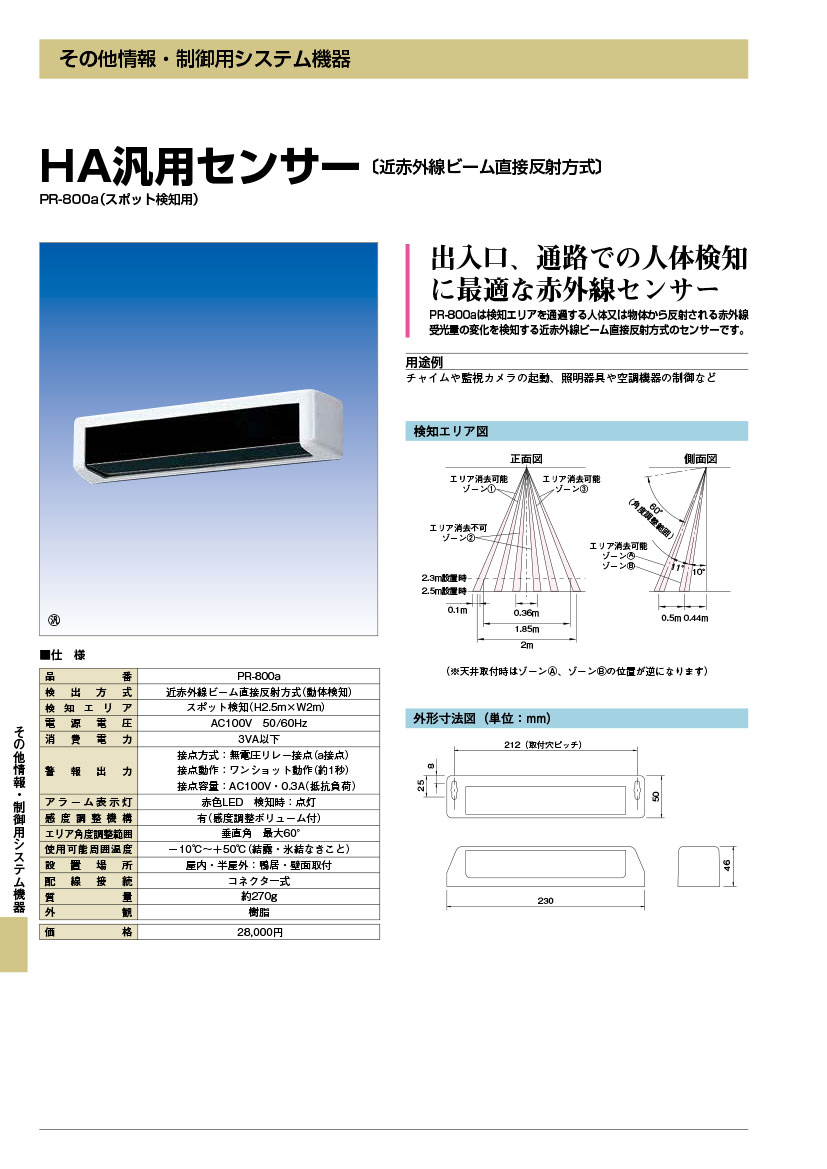

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗・オフィスの出入口チャイム起動
  • 監視カメラ・録画機のイベント録画トリガー
  • 無人受付・案内システムの起動スイッチ
  • 照明器具や空調機器の省エネ制御（HA連動）
  • 通路の特定ポイントにおける通過検知

導入前に確認したいポイント

  • 屋内専用です（屋外や雨の当たる場所は不可）
  • 取付高さは2.5m以内を推奨（超過は失報の原因）
  • AC100Vの電源供給が可能な場所か
  • 床面が高光沢（大理石・金属等）でないか
  • エリア内に揺れる物体（植物・カーテン等）がないか

特長

近赤外線ビーム直接反射方式の採用

内蔵された投光部からパルス状の近赤外線ビームを照射し、検知エリア内に進入した人体や物体からの反射光を受光部でキャッチします。投受光器を分離して設置する必要がないため、施工が非常にスムーズです。

背景反射の学習による安定動作

設置環境の床面や壁面からの常時反射量を基準として自動学習します。対象物が進入し、反射エネルギーが設定しきい値を超えた場合のみ動作するため、静止物による誤動作を抑制します。

ピンポイントなスポット検知の最適化

境界が明確なH2.5m×W2mのスポットエリアを形成します。扉の開閉による回り込みの影響を受けにくく、出入り口や狭い通路のピンポイント監視において高い性能を発揮します。

商用電源（AC100V）直結による容易な給電

PR-800aはAC100V駆動に対応しています。一般的な照明器具と同様の電源ラインから直接給電できるため、別途DC電源ユニットを用意する必要がなく、システム構成を簡略化できます。

壁面・天井・鴨居への多彩な取付対応

内部の「エリア方向調整ダイヤル」を操作することで、取付位置（天井または壁）に最適な照射角度を選択可能です。微調整により、エリア位置をオフセットさせることも容易です。

メカニカルな警戒エリア幅調整

内部の「幅調整レバー」により、ワイドとナローの切り替えが可能です。左右のビームを物理的にマスキングすることで、現場の状況に合わせたエリア幅の制限が行えます。

3ゾーン独立制御による奥行調整

内部のエリア奥行調整スイッチにより、A・B・Cの3つのゾーンを組み合わせて奥行きを制御できます。扉側に近いゾーンのみを無効化するなど、現場環境に合わせた細やかな設定が可能です。

無段階の感度調整ボリューム

床面の反射率や環境の変化に合わせて、感度をL（低）からH（高）まで無段階で調整できます。反射の弱い黒っぽい服装の人物や、逆に反射が強すぎる床面への対応が可能です。

施工・メンテナンス性を重視した設計

筐体はスライドカバー構造を採用しており、取付後の調整や点検が容易です。配線はコネクタ式を採用し、施工現場での結線作業を効率化しています。

選定時に評価したい強み

  • 高密度検知： スポットエリア内に精密なパルスビームを形成し、確実な捕捉を実現。
  • 安定性： 背景学習機能により、環境変化に左右されにくい安定した出力を提供。
  • 施工性： AC100V直結・1a接点出力というHAシステムに組み込みやすい標準仕様。
  • 柔軟性： 物理レバーとダイヤルによる直感的なエリア調整機能。

施工・設置ガイド

施工時には以下のガイドラインを遵守してください。不適切な設置は誤報や不検知の原因となります。

確認項目 この製品での考え方
取付高さ 最大2.5m以内。これを超えると反射光が弱まり検知が不安定になります。
設置場所 屋内専用。雨、雪、霧、直射日光が当たる場所は避けてください。
床面条件 鏡面のような高光沢面、または水濡れしやすい場所は避けてください。
複数台設置 隣接して設置する場合は、相互干渉を防ぐため3m以上の間隔を空けてください。
対向設置 向かい合わせにする場合、エリア先端同士を1m以上離して配置してください。

LED表示と動作状態

本体中央の赤色LEDは、センサーの状態を視覚的に通知します。

表示灯の状態 動作状態 内容
消灯 待機中 受光量が安定しており、正常に監視している状態。
赤色点灯（約1秒） 検知出力中 対象物を検知し、警報接点を出力している状態。
連続点灯 / 頻繁な点灯 異常 / 環境不安定 感度過多、またはエリア内の障害物・外乱光の影響を受けている可能性。

配線・端子仕様 (PR-800a)

付属のコネクタコードを使用して接続します。

線色 名称 仕様
灰 / 灰 電源入力 AC100V 50/60Hz
黄 / 黄 警報出力 無電圧リレー接点 1a（ワンショット 約1秒）
接点容量：AC100V 0.3A以下（抵抗負荷）

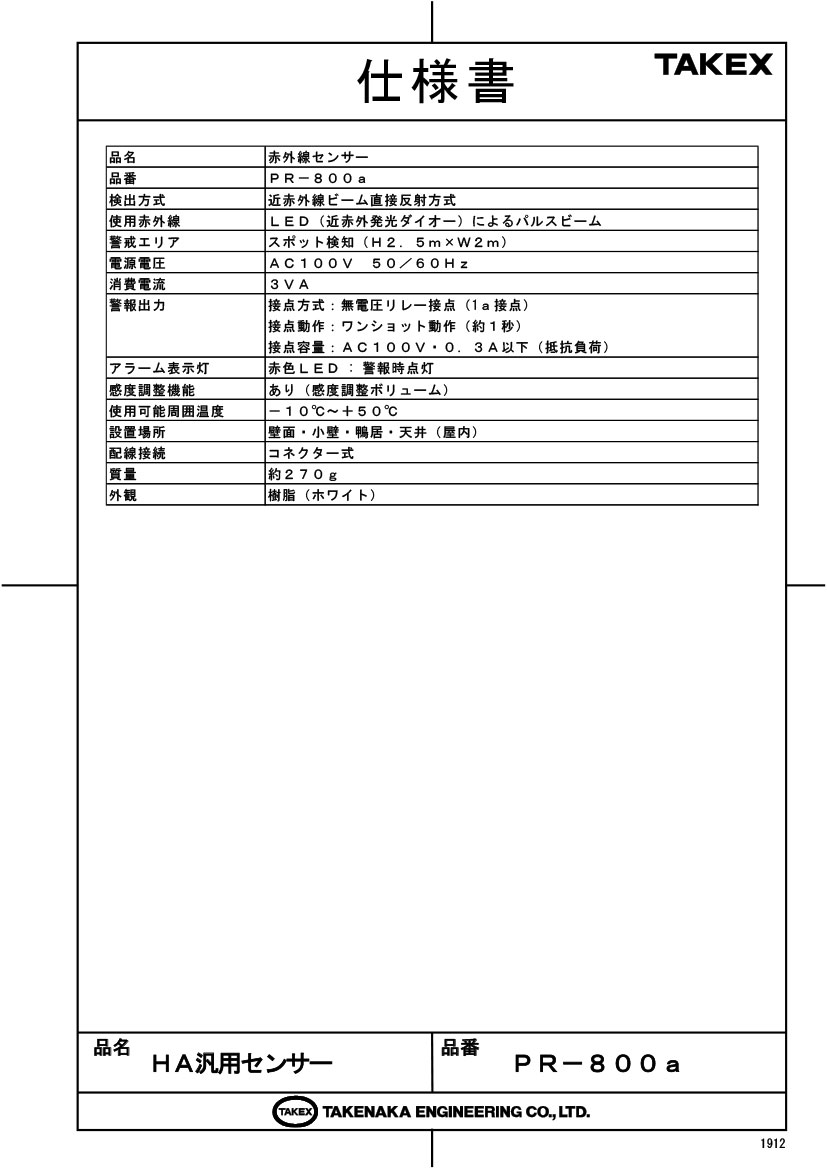

製品仕様

項目 内容
品番 PR-800a
検出方式 近赤外線ビーム直接反射方式
使用赤外線 LED(近赤外発光ダイオード)によるパルスビーム
警戒エリア スポット検知 (H2.5m×W2m)
電源電圧 AC100V 50/60Hz
消費電力 3VA
警報出力 接点方式 : 無電圧リレー接点(1a)
接点動作 : ワンショット動作(約1秒)
接点容量 : AC100V・0.3A以下(抵抗負荷)
アラーム表示灯 赤色LED 検知時:点灯
感度調整機能 あり (感度調整ボリューム)
使用可能周囲温度 -10℃〜+50℃
設置場所 壁面・小壁・鴨居・天井(屋内)
配線接続 コネクタ一式
質量 約270g
外観 樹脂 (ホワイト)

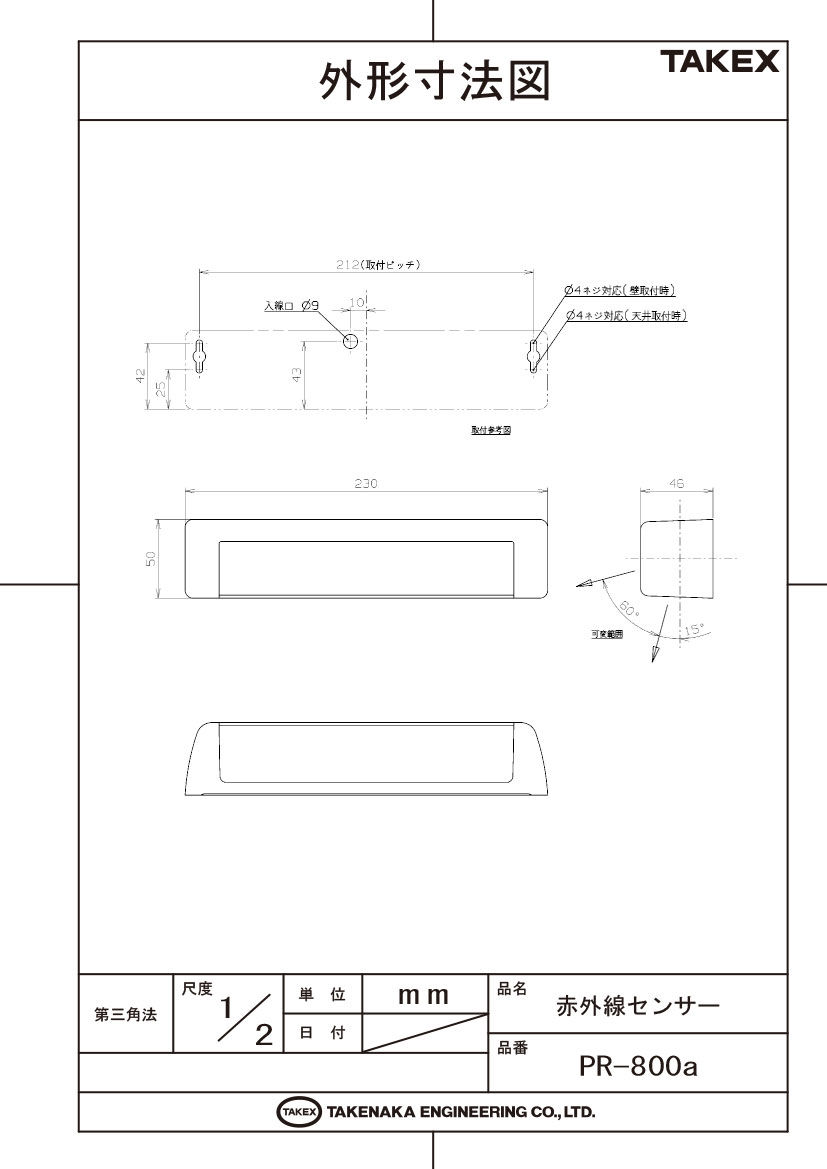

外形寸法 W230 × H50 × D46 mm (取付ピッチ 212mm)

FAQ

Q：屋外で使用することは可能ですか？ A：いいえ、本製品は屋内専用です。雨や雪、直射日光の影響を受ける場所では使用できません。
Q：PR-800aとPR-800bの違いは何ですか？ A：PR-800aはAC100V電源・a接点出力です。PR-800bはDC10.5〜30V電源・b接点出力となっています。接続する機器に合わせて選択してください。
Q：取付高さの制限はありますか？ A：床面からの高さ2.5m以下で設置してください。2.5mを超えると反射エネルギーが不足し、検知性能が著しく低下します。
Q：床がピカピカの大理石ですが、問題ありませんか？ A：高光沢面では赤外線が鏡面反射して受光部に戻らず、検知しにくくなる（失報）場合があります。設置前に実機での確認を推奨します。
Q：複数台を並べて設置しても大丈夫ですか？ A：隣接設置する場合は、相互干渉（クロストーク）を避けるため、センサー間を3m以上離してください。
Q：人がいないのに勝手に動作することがあります。 A：エリア内に揺れる植物やカーテンがないか、または床面に強い光が差し込んでいないか確認してください。感度調整ボリュームを少し「L」側に回すことも有効です。
Q：黒い服を着た人が検知されにくいのですが。 A：黒い色は赤外線の反射率が低いため、感度調整ボリュームを「H」方向に回して調整してください。
Q：接点出力の時間は変更できますか？ A：いいえ、約1秒間のワンショット動作で固定されています。
Q：日常のお手入れはどうすればよいですか？ A：検知窓が汚れると感度が低下します。柔らかい布で定期的に乾拭きしてください。溶剤の使用は厳禁です。
Q：配線はどのように行いますか？ A：本体に付属しているコネクタコードを使用して接続します。AC100V電源とリレー接点の計4線となります。
